Sharp MZ-2500 (Super MZ)

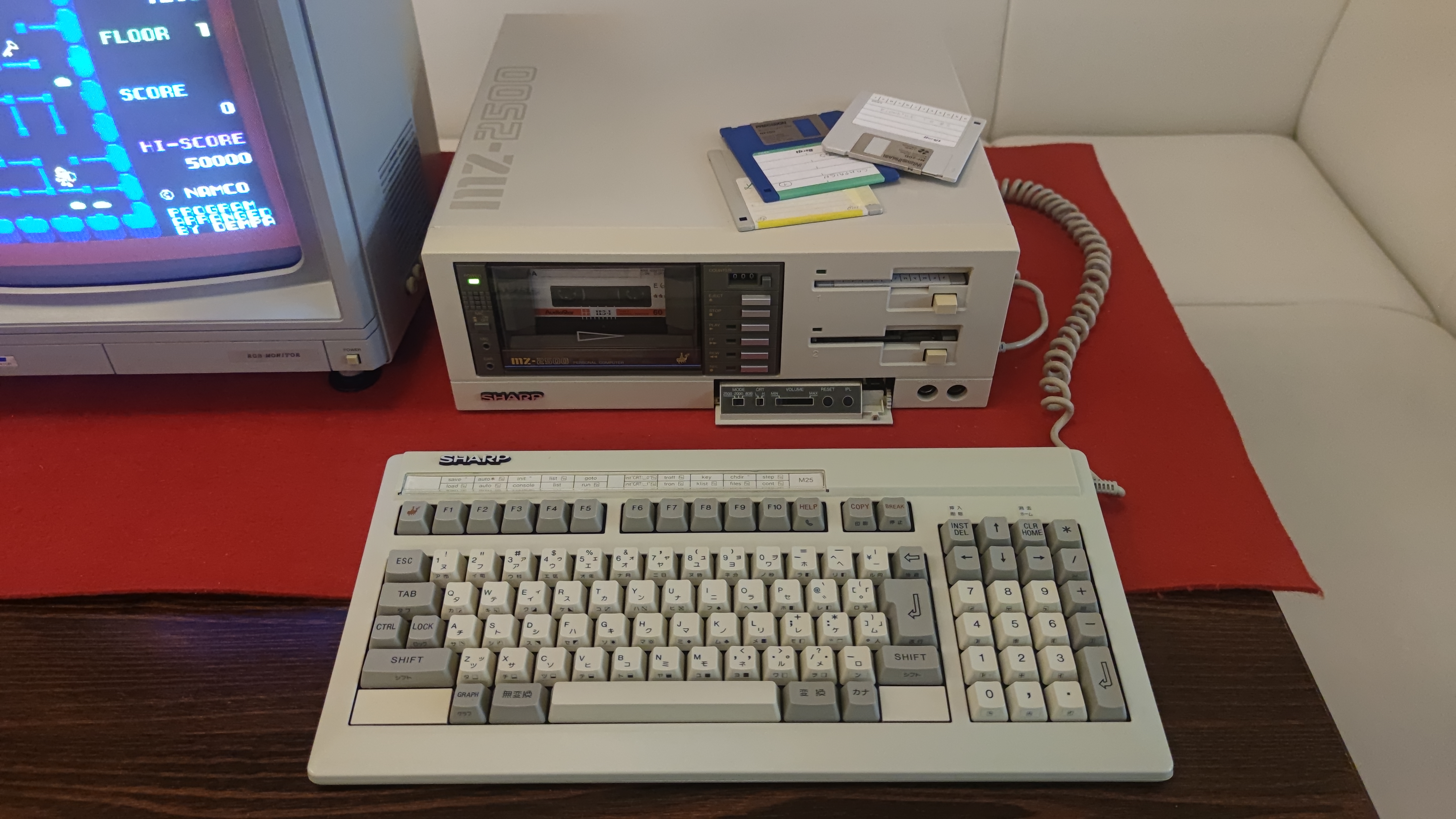

Sharp MZ-2500 SuperMZ (1985), vzácný japonský osmibit s originální klávesnicí, dvěma 3.5" floppy, magnetofonem a paměťovými kartami MZ-1R26 a MZ-1R27 / Sharp MZ-2500 SuperMZ (1985), rare Japanese eight-bit with original keyboard, dual floppy drives, cassette and MZ-1R26/MZ-1R27 memory cards
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1985

Česky / Czech:

Sharp MZ-2500, přezdívaný SuperMZ, patří mezi nejambicióznější osmibitové osobní počítače své doby. Jeho vzhled připomíná profesionální přístroj z budoucnosti, uvnitř však pracuje procesor kompatibilní se Zilog Z80. Sharp jej uvedl na japonský trh 1. října 1985 jako vyvrcholení vývojové linie MZ-80B, MZ-2000 a MZ-2200. V japonském časopise Oh!MZ získal také poetickou přezdívku Fénix neboli 火の鳥, pták ohně. Ačkoliv se někdy označuje za nejlepší osmibitový počítač vůbec, jde spíše o dobové a sběratelské hodnocení než o objektivní prvenství. Nesporné je, že Sharp do stroje soustředil mimořádně vyspělou grafiku, zvuk, správu paměti a kompatibilitu s předchozími generacemi.

První generaci tvořily dvě základní verze. MZ-2511, označovaný jako Model 20, měl jednu vestavěnou 3.5" disketovou mechaniku a stál 168 000 jenů. MZ-2521 neboli Model 30 měl mechaniky dvě a jeho původní cena činila 198 000 jenů. Oba modely zároveň obsahovaly plně řízený kazetový magnetofon na levé straně předního panelu. Kombinace datové kazety a moderních disket v jediném počítači působí neobvykle i dnes. Magnetofon nebyl jen pasivním záznamníkem, měl elektromagnetické ovládání a umožňoval také přehrávání běžného zvukového záznamu. Data se na pásku ukládala systémem Sharp PWM rychlostí přibližně 2 000 bitů za sekundu.

MZ-2500 už neměl klávesnici pevně spojenou s počítačem. Samostatná klávesnice se širokým numerickým blokem se připojovala spirálovým kabelem. Přední panel hlavní jednotky tvoří vlevo prosklené víko kazetového magnetofonu a vpravo disketové mechaniky. Pod malým odklápěcím krytem, kterému sběratelé říkají klokaní kapsa, se skrývají tlačítka IPL a RESET, posuvník hlasitosti a přepínač kompatibilních režimů. Klávesnice obsahuje také zvláštní tlačítko Argo se symbolem historické lodi, které dokázalo vyvolávat vybrané obslužné funkce. Výsledkem je neobyčejně propracovaný design, který nezapře japonskou techniku poloviny osmdesátých let.

Srdcem počítače je Sharp LH0080B, procesor kompatibilní se Z80B, běžící v hlavním režimu na 6 MHz. Základní operační paměť činila 128 KB RAM a dala se rozšířit na 256 KB. Namísto jednoduchého přepínání jednotlivých paměťových bank Sharp použil vlastní řadič, který mapoval oblasti paměti po blocích o velikosti 8 KB do šestnáctibitového adresního prostoru procesoru. Samostatná grafická VRAM měla standardně 64 KB a šla rozšířit na 128 KB. Pro text a programovatelné znaky existovalo dalších přibližně 14 KB paměti. V základní výbavě byla 32KB ROM s IPL a systémovými rutinami spolu s ROM pro japonské znaky kandži.

Právě dvě paměťové rozšiřující karty představují důležitou část původního systému. MZ-1R26 je 128KB karta hlavní RAM, která posouvá celkovou operační paměť ze 128 na 256 KB. MZ-1R27 přidává 64 KB grafické VRAM a zvětšuje ji z 64 na 128 KB. S oběma kartami lze využít náročnější obrazové režimy i více grafických stránek. Dobová schémata a dokumentace přesně rozlišují tyto dvě karty od dalších doplňků, například slovníkové ROM MZ-1R28 nebo paletové desky MZ-1M10. Rozšíření paměti tedy samo o sobě neznamená, že počítač obsahuje i volitelnou analogovou paletu s 4 096 odstíny.

SuperMZ se mohl pochlubit působivými grafickými režimy. Podporoval 640 × 400 bodů, 640 × 200 bodů i 320 × 200 bodů. Počet současných barev závisel na zvoleném režimu a osazení grafické paměti. Se základní VRAM bylo možné zobrazit například 640 × 400 ve čtyřech barvách nebo 320 × 200 ve 256 barvách. Po rozšíření VRAM na 128 KB mohl režim 640 × 400 používat šestnáct barev a některé režimy nabízely více obrazových stránek. S volitelnou analogovou paletovou kartou MZ-1M10 bylo možné vybírat šestnáct barev z palety 4 096 odstínů. Vestavěná hardwarová podpora plynulého posouvání obrazu se výborně hodila pro hry, pohyblivou grafiku a další náročné programy. Často uváděné rozlišení 640 × 480 pro tento stroj není správný základní údaj.

Také zvuk se posunul o celé generace. Integrovaný Yamaha YM2203, označovaný OPN, poskytoval tři FM hlasy, tři kanály PSG a šumový generátor. Nešlo tedy pouze o obvyklý osmibitový pípák. Hudba mohla využívat syntetizované nástroje, rytmické zvuky a bohaté herní doprovody. Kvůli starším režimům zůstala zachována také jednodušší jednobitová zvuková signalizace. Pro japonský text měl SuperMZ vyspělou podporu znaků kandži a programovatelných znakových vzorů. V nabídce nechyběla sériová rozhraní RS-232C, tiskárna Centronics, joysticky, myš a rozšiřující sloty.

Velkou zvláštností je kompatibilita s předchozími počítači Sharp. Přepínač pod předním krytem volí režim MZ-2500, MZ-2000 nebo MZ-80B. Režim MZ-2000 přitom pokrývá značnou část softwarového dědictví příbuzného MZ-2200. Výrobce tak spojil tři generace počítačového vývoje do jednoho stroje. Není to ale bezvýhradná emulace úplně každého programu a periférie. Rozdíly ve frekvenci procesoru, práci s magnetofonem nebo časování mohly u jednotlivých titulů vyžadovat nastavení správného režimu či úpravu. K systému se dodávaly BASIC-M25 a BASIC-S25 na disketách a existoval také Personal CP/M. Z uživatelského hlediska to znamenalo mimořádně bohatou kombinaci starého programového archivu a nových technických možností.

Příběh SuperMZ pokračoval i po roce 1985. V roce 1986 Sharp uvedl verzi MZ-2531, označovanou SuperMZ V2, s již osazenou rozšířenou RAM, grafickou pamětí a dalšími funkcemi. Vedle ní existoval levnější MZ-2520, který naopak přišel o magnetofon a režimy kompatibility. Pozdější hybridní Sharp MZ-2800 či MZ-2861 se již posunul k šestnáctibitovému procesoru Intel 80286, ale zachoval i vazbu na osmibitový MZ-2500. Původní SuperMZ se mimo Japonsko oficiálně běžně neprodával. Dnes je proto kompletní sestava s původní oddělenou klávesnicí, oběma mechanikami a vzácnými rozšiřujícími kartami výjimečnou sběratelskou záležitostí. Jestli je skutečně nejlepším osmibitem historie, o tom lze diskutovat. Mezi nejpůsobivější bezpochyby patří. 🙂

English / Anglicky:

The Sharp MZ-2500, widely known as SuperMZ, ranks among the most ambitious eight-bit personal computers of its era. Its appearance suggests a professional machine from the future, yet it is powered by a processor compatible with the Zilog Z80. Sharp released it in Japan on 1 October 1985 as the culmination of the MZ-80B, MZ-2000 and MZ-2200 family. Japanese magazine Oh!MZ also gave it the poetic nickname Phoenix, or 火の鳥, the firebird. It is sometimes called the best eight-bit computer ever made. That remains a subjective judgement rather than a measurable historical title, but there is no doubt about the sophistication of its graphics, sound, memory management and compatibility with earlier generations.

The first generation was sold in two main configurations. The MZ-2511, known as Model 20, included one integrated 3.5" floppy drive and cost ¥168,000. The MZ-2521, or Model 30, featured two drives at an original price of ¥198,000. Both configurations also contained a fully controlled cassette recorder on the left of the front panel. A conventional audio cassette mechanism and modern floppy disks in the same machine make a striking combination even today. The cassette deck was more than a passive storage unit. Its transport was electromagnetically operated and it could play ordinary audio recordings too. Computer data used Sharp's PWM encoding at approximately 2,000 bits per second.

Unlike its predecessors, the MZ-2500 had a separate keyboard, with a full numeric keypad and a coiled connecting cable. The front panel placed the cassette recorder behind a transparent door on the left and the floppy drives on the right. A small hinged compartment, sometimes nicknamed the kangaroo pocket, concealed the IPL and RESET buttons, volume slider and compatibility selector. The keyboard also featured a special Argo key marked with the emblem of a classical ship, capable of calling selected utilities. The result was an unusually refined industrial design that perfectly captures Japanese computer engineering in the mid-1980s.

The computer uses Sharp's LH0080B processor, a Z80B-compatible device operating at 6 MHz in its native mode. Standard main RAM was 128 KB, expandable to 256 KB. Instead of relying solely on simple fixed memory banks, Sharp designed a memory controller that mapped 8 KB blocks into the processor's sixteen-bit address space. Separate graphics video memory amounted to 64 KB as standard and could be increased to 128 KB. Around 14 KB more was allocated to text and programmable characters. A 32 KB ROM contained the Initial Program Loader and system routines, with additional ROM facilities for Japanese kanji characters.

Two original expansion boards are particularly relevant to the MZ-2500. The MZ-1R26 adds 128 KB of main RAM, raising the installed total from 128 to 256 KB. The MZ-1R27 adds 64 KB of graphics RAM, increasing the total from 64 to 128 KB. Fitting both enables more demanding video modes and additional graphics pages. Original Sharp schematics clearly distinguish these cards from other accessories such as the MZ-1R28 dictionary ROM and MZ-1M10 palette board. Installing the RAM upgrades alone does not mean that a machine also has the optional analogue palette offering 4,096 possible shades.

SuperMZ offered an impressive range of video modes, including 640 × 400, 640 × 200 and 320 × 200 pixels. The number of simultaneously displayed colours depended on the selected mode and graphics RAM installed. With its standard video memory, for example, it could display 640 × 400 in four colours or 320 × 200 in 256 colours. Expanding graphics RAM to 128 KB made sixteen-colour 640 × 400 available and gave certain other modes additional screen pages. An optional MZ-1M10 analogue palette board allowed sixteen colours to be chosen from a palette of 4,096 shades. Hardware smooth scrolling was another powerful feature, particularly useful for games, animated graphics and complex applications. The often repeated figure of 640 × 480 is not the correct standard high-resolution specification for this computer.

Sound represented another dramatic step forward. The Yamaha YM2203, also known as OPN, provided three FM synthesis channels, three PSG tone channels and a noise generator. This was far beyond a basic eight-bit beeper. Games and other programs could produce synthesised instruments, rhythms and substantial musical scores. A simpler one-bit sound facility remained for compatibility with earlier models. SuperMZ also had sophisticated Japanese kanji text support and programmable character graphics. Connectivity included RS-232C serial interfaces, a Centronics printer port, joysticks, a mouse and expansion slots.

One of the MZ-2500's most unusual features was its compatibility with older Sharp computers. A selector beneath the front cover switches between MZ-2500, MZ-2000 and MZ-80B modes. The MZ-2000 mode also supports much of the software heritage of the closely related MZ-2200. Sharp therefore combined three generations of development into one computer. This should not be confused with perfect emulation of every program and peripheral, as CPU speed, cassette behaviour and timing could still create differences. The system was supplied with disk-loaded BASIC-M25 and BASIC-S25, and Personal CP/M was also available. Owners could explore an extensive earlier software library while taking advantage of new hardware capabilities.

The SuperMZ story continued beyond 1985. In 1986 Sharp introduced the MZ-2531, known as SuperMZ V2, with expanded main RAM and graphics memory already installed along with further capabilities. The less expensive MZ-2520, by contrast, omitted the cassette deck and old compatibility modes. The later hybrid MZ-2800 or MZ-2861 moved towards the sixteen-bit Intel 80286 while retaining a connection to the eight-bit MZ-2500 platform. The original SuperMZ was not normally marketed outside Japan. Today, a complete system with its original separate keyboard, two floppy drives and rare memory expansion cards is a remarkable collector's item. Whether it was the greatest eight-bit computer ever built can remain open to debate. It was certainly among the most impressive. 🙂

Technické údaje / Specifications

Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan

Model: MZ-2500 (Super MZ)

Rok / Year: 1985

Země / Country: Japonsko / Japan

Typ / Type: Japonský špičkový osmibitový osobní počítač SuperMZ řady MZ-2500 s kompatibilními režimy starších Sharpů / Japanese high-end SuperMZ eight-bit personal computer with compatibility modes for earlier Sharp MZ machines

CPU: Sharp LH0080B, osmibitový procesor kompatibilní se Zilog Z80B / Sharp LH0080B, Zilog Z80B-compatible eight-bit processor

Takt CPU / CPU clock: 6 MHz v nativním režimu, nižší takt v režimech kompatibility / 6 MHz in native mode, lower clock in compatibility modes

RAM: Základ 128 KB operační RAM a 64 KB grafické VRAM, můj kus s kartami MZ-1R26 a MZ-1R27 celkem 256 KB RAM a 128 KB grafické VRAM, další 14 KB textové a PCG RAM / 128 KB standard main RAM and 64 KB graphics VRAM, my machine with MZ-1R26 and MZ-1R27 upgraded to 256 KB main RAM and 128 KB graphics VRAM, plus 14 KB text and PCG RAM

ROM: 32 KB IPL a IOCS ROM, znakové ROM kandži, volitelná slovníková ROM MZ-1R28 / 32 KB IPL and IOCS ROM, kanji font ROM, optional MZ-1R28 dictionary ROM

Operační systém / Operating system: Sharp IPL, BASIC-M25 MZ-6Z002 a BASIC-S25 MZ-6Z003 ze systémových disket, volitelné Personal CP/M, kompatibilní režimy MZ-2000 a MZ-80B / Sharp IPL, disk-loaded BASIC-M25 MZ-6Z002 and BASIC-S25 MZ-6Z003, optional Personal CP/M and MZ-2000/MZ-80B compatibility modes

Video / Graphics: 320 × 200 až v 256 barvách, 640 × 200 a 640 × 400 s počtem barev podle grafické VRAM, s rozšířením na 128 KB VRAM až 640 × 400 v 16 barvách, volitelná MZ-1M10 umožňuje 16 barev z palety 4096 / 320 × 200 up to 256 colours, 640 × 200 and 640 × 400 with mode and VRAM dependent colour depth, 128 KB VRAM permits up to 640 × 400 in 16 colours, optional MZ-1M10 selects 16 from 4096

Zvuk / Sound: Yamaha YM2203 OPN, 3 FM hlasy, 3 PSG/SSG hlasy a šumový generátor, jednoduchý 1bitový zvuk pro kompatibilitu / Yamaha YM2203 OPN with three FM voices, three PSG/SSG voices and noise generator, simple one-bit sound for compatibility

Média / Storage: Vestavěné 3.5" disketové mechaniky 2DD, u mé dvoumechanikové sestavy odpovídající MZ-2521 dvě mechaniky, programově ovládaný datový magnetofon s přehráváním audia, přibližně 2 000 bitů/s / Built-in 3.5" 2DD floppy drives, two on my MZ-2521-type system, software-controlled cassette recorder with audio playback, approximately 2,000 bits/s

Rozhraní / Interfaces: Digitální i analogové obrazové výstupy podle konfigurace, 2 sériové RS-232C, tiskárna Centronics, joystickové porty Atari, myš, interní sloty pro rozšiřující RAM MZ-1R26, VRAM MZ-1R27 a další karty / Digital and analogue video outputs depending on configuration, two RS-232C serial ports, Centronics printer, Atari-compatible joysticks, mouse, internal MZ-1R26 RAM and MZ-1R27 VRAM expansion slots and further boards

Napájení / Power: Japonské provedení s vestavěným zdrojem pro 100 V AC, 50/60 Hz, přibližně 50 W / Japanese model with built-in 100 V AC power supply, 50/60 Hz, approximately 50 W

Rozměry / Dimensions: Hlavní jednotka 350 × 345 × 128 mm, dvoumechaniková MZ-2521 přibližně 8,6 kg, samostatná klávesnice 410 × 196 × 38 mm a 1,4 kg / Main unit 350 × 345 × 128 mm, dual-drive MZ-2521 approximately 8.6 kg, separate keyboard 410 × 196 × 38 mm and 1.4 kg

Původní cena / Original price: Japonsko 1. října 1985, MZ-2511 s jednou mechanikou 168 000 jenů, MZ-2521 se dvěma mechanikami 198 000 jenů, rozšíření MZ-1R26 a MZ-1R27 se prodávala zvlášť / Japan 1 October 1985, MZ-2511 one drive ¥168,000, MZ-2521 two drives ¥198,000, MZ-1R26 and MZ-1R27 expansion boards sold separately

Náš exemplář / Our machine

Česky / Czech:

Můj Sharp MZ-2500 jsem získal bez klávesnice. Samotný počítač jsem vyčistil a v jeho plně řízeném kazetovém magnetofonu vyměnil zestárlé řemínky. Největší problém ale nebyla elektronika, nýbrž chybějící originální klávesnice. Sháněl jsem ji v Japonsku celé tři roky, než se mi nakonec podařilo koupit dokonce dvě. Jsou velmi vzácné a levná záležitost to rozhodně nebyla. Jednu tak dnes mám navíc.

Dokoupil jsem také dvě originální rozšiřující karty. MZ-1R26 přidává 128 KB operační paměti a MZ-1R27 dalších 64 KB grafické VRAM. Díky nim má moje sestava 256 KB hlavní RAM a 128 KB grafické paměti. Na posledních dvou fotografiích jsou obě karty detailně vyobrazené.

Na ostatních snímcích je můj dvoumechanikový SuperMZ v provozu, obě sehnané klávesnice i vnitřní elektronika při čištění a výměně řemínků. Tohle je jeden z počítačů, u kterých mě cesta ke kompletní sestavě stála opravdu hodně času. Výsledek za to ale stojí. 🙂

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

I acquired my Sharp MZ-2500 without a keyboard. I cleaned the computer and replaced the aged belts in its fully controlled cassette recorder. The biggest challenge was not the electronics but the missing original keyboard. I searched for one in Japan for three whole years and eventually managed to buy two of them. They are exceptionally hard to find and were certainly not cheap. I now have one spare.

I also purchased two original expansion boards. The MZ-1R26 adds 128 KB of main memory and the MZ-1R27 another 64 KB of graphics RAM. Together they bring my system to 256 KB of main RAM and 128 KB of graphics memory. Both boards are shown in detail in the final two photographs.

The other photographs show my dual-floppy SuperMZ running, both of the keyboards I eventually found and the internal electronics during cleaning and cassette-belt replacement. Completing this machine took years of searching, but the result was well worth the effort. 🙂

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1371267.html

https://tsujim.nagahama.shiga.jp/it/html/1985.html

https://www.idealine.info/sharpmz/mz2500recap.htm

https://eaw.app/Downloads/Manuals/Sharp/MZ2500_UserManual.pdf

https://eaw.app/Downloads/Manuals/Sharp/MZ2500_Schematics.pdf

https://www.8bity.cz/2017/sharp-mz-2500-basic-m25-s25-telephone-manuals/

https://www.8bity.cz/2017/sharp-setkani-talsky-mlyn-jaro-2017/

https://www.retropctraditioner.net/devicelist.html

https://anniversary-net.com/furui/2011/05/05/mz-2500-sharp-1985%E5%B9%B4/

https://www.eonet.ne.jp/~taknet21/natsukashipc/sharp/mz.html

Fotodokumentace / Photo documentation



Sharp MZ-2500 SuperMZ z roku 1985 v provozu s barevným CRT a originální oddělenou klávesnicí, dvě 3.5" mechaniky / Working 1985 Sharp MZ-2500 SuperMZ with colour CRT and original separate keyboard, two 3.5" floppy drives
Sharp MZ-2500, detail původní oddělené klávesnice s numerickým blokem, spirálového kabelu a čelního panelu s magnetofonem a disketami / Sharp MZ-2500 close-up of original separate keyboard with numeric pad, coiled cable, cassette deck and floppies
Sharp MZ-2500 SuperMZ při servisu s otevřenou horní skříní, detail magnetofonu a dvou vestavěných 3.5" mechanik / Sharp MZ-2500 SuperMZ under service with upper case removed, cassette mechanism and dual 3.5" floppy drives exposed
Sharp MZ-2500 na servisním stole v provozu, barevná grafika na monitoru a otevřený počítač při kompletaci / Sharp MZ-2500 operating on workbench with colour graphics on monitor and opened case during assembly
Sharp MZ-2500 rozebraný při údržbě, vnitřní kabeláž, kazetový mechanismus, elektronika a kryt disketových jednotek / Sharp MZ-2500 dismantled for maintenance, internal wiring, cassette mechanism, circuitry and floppy drive cover
Sharp MZ-2500, pohled na základní desku s rozšiřujícími konektory, kabely a napájecí částí během údržby / Sharp MZ-2500 motherboard with expansion connectors, cables and power supply during maintenance
Sharp MZ-2500 s otevřenou skříní během opravy kazetového mechanismu, detail dvou disketových mechanik a vnitřních desek / Sharp MZ-2500 with case open during cassette mechanism service, detail of dual floppy drives and circuit boards
Sharp MZ-1R26, originální rozšiřující karta hlavní operační paměti, přídavných 128 KB RAM pro MZ-2500 / Sharp MZ-1R26 original main memory expansion board adding 128 KB RAM to MZ-2500
Sharp MZ-2500 SuperMZ v plně funkční sestavě, barevná herní obrazovka, vestavěný datový magnetofon a dvě diskety / Sharp MZ-2500 SuperMZ operational setup with colourful game screen, integrated cassette transport and two floppy drives
Sharp MZ-2500 s barevným CRT a samostatnou klávesnicí, pohled z výšky na kompletní japonskou sestavu / Sharp MZ-2500 with colour CRT and separate keyboard, elevated view of complete Japanese computer system
Sharp MZ-2500 při zkoušce na pracovním stole, dvě sehnané originální klávesnice a obraz úvodní nabídky na CRT / Sharp MZ-2500 on workbench during testing, two acquired original keyboards and startup menu on CRT
Originální klávesnice Sharp MZ-2500 nalezená po dlouhém hledání v Japonsku, rozložení japonských kláves a numerický blok / Original Sharp MZ-2500 keyboard found after a long search in Japan, Japanese key legends and numeric keypad
Sharp MZ-2500 při čištění a výměně řemínků magnetofonu, celkový pohled na odkrytou elektroniku a zdroj / Sharp MZ-2500 during cleaning and cassette belt replacement, overview of exposed electronics and power supply
Sharp MZ-2500, zadní vnitřní konstrukce při rozebrání skříně, napájecí zdroj a montážní panel konektorů / Sharp MZ-2500 rear internal construction with case removed, power supply and connector mounting panel
Sharp MZ-1R27, originální grafická rozšiřující karta pro SuperMZ přidávající 64 KB videopaměti VRAM / Sharp MZ-1R27 original graphics expansion board adding 64 KB VRAM to SuperMZ
