Sharp MZ-2800 (MZ-2861)

Sharp MZ-2800 MZ-2861 (1987), funkční japonský dvouprocesorový počítač s originální klávesnicí / Sharp MZ-2800 MZ-2861 (1987), working Japanese dual-processor computer with original keyboard
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1987

Česky / Czech:

Sharp MZ-2800, přesněji MZ-2861, představila japonská společnost Sharp v dubnu 1987 jako poslední velký domácí počítač své původní řady MZ. Navazoval na osmibitovou rodinu MZ-2500, známou pod označením SuperMZ, ale místo běžné modernizace přinesl dva různé světy v jediné skříni. Uvnitř totiž pracují dva procesory, Intel 80286 na 8 MHz a Z80B na 6 MHz. Novinka měla především přenést uživatele starších MZ do šestnáctibitové éry, aniž by přišli o velkou část softwaru pro MZ-2500. Původní japonská cena byla 328 000 jenů, což z něj činilo drahý počítač i na tehdejší poměry.

Právě dvojice procesorů je podstatou celé konstrukce. V předním panelu je přepínač označený 2500/2800, kterým se vybírá režim při spuštění nebo resetování počítače. Poloha 2500 aktivuje osmibitovou část se Z80B a kompatibilitu s programy MZ-2500. V režimu 2800 se uplatní šestnáctibitový Intel 80286 a vlastní operační prostředí pro tuto architekturu. Nejde však o přímo hardwarově kompatibilní IBM PC/AT. Procesor 80286 sám o sobě takovou kompatibilitu nezaručuje. Sharp používal vlastní systémovou architekturu a nabízel také emulační software pro část programů japonského NEC PC-9801. Tato emulace měla omezení, zejména u některých grafických a hardwarově závislých programů.

V šestnáctibitovém režimu počítač používal dodávaný MS-DOS 3.1 a mohl pracovat s interpretem BASIC-M28. Součástí nabídky byl japonský textový procesor Shoin 28, odvozený od stejnojmenné úspěšné řady specializovaných textových procesorů Sharpu. Právě spojení výkonnějšího počítače, zpracování japonštiny a zachování starších programů stálo za obchodním názvem MZ Shoin. Na osmibitové straně bylo možné používat například BASIC-M25, BASIC-S25 a Personal CP/M určené pro MZ-2500. Kompatibilita ovšem nebyla bezvýhradná. MZ-2861 nemá starší režimy MZ-2000 a MZ-80B a neobsahuje původní kazetový datový rekordér, takže programy vyžadující právě tato rozhraní nebo režimy na něm fungovat nemusely.

Výchozí operační paměť MZ-2861 činí 768 KB. Originální rozšiřující moduly dovolovaly zvýšit běžnou hlavní paměť až na 2 MB, další konfigurace až do 6 MB souvisely s využitím rozšíření jako RAM disku. Samostatná grafická paměť má 512 KB a pro znakové a textové funkce je přítomno dalších 14 KB CGRAM a PCG. Systémová IPL/IOCS ROM zabírá 64 KB, japonské fonty Kanji dalších 256 KB a vestavěný slovník pro převod kana na kanji dalších 256 KB. Tato výbava nebyla jen pro hry. Sharp ji navrhl také pro pokročilé japonské textové dokumenty a produktivní práci. U procesoru 80286 bylo navíc možné osadit volitelný matematický koprocesor Intel 80287.

Obrazové schopnosti patřily roku 1987 k nejzajímavějším vlastnostem systému. V textových režimech podporoval 80 nebo 40 znaků na řádek a výšku 25, 20 nebo 12 řádků. Grafické režimy nabízely 640 × 400 bodů v 16 barvách se čtyřmi stránkami nebo 640 × 200 bodů v 16 barvách s osmi stránkami. V režimech s přímými barvami dokázal zobrazit až 65 536 barev současně při rozlišení 640 × 400 bodů na jedné stránce, případně při 640 × 200 bodech na dvou stránkách. Volitelná paletová karta dovolovala v 16barevném režimu volit barvy z palety 4 096 odstínů. Paměť obsluhoval specializovaný řadič a čip NEC μPD71071, který podporoval DMA přenosy i v rozsahu 16MB adresního prostoru.

Zvuk zajišťuje Yamaha YM2203 OPN, generátor nabízející tři kanály FM syntézy a tři kanály SSG s generátorem šumu. To je již velmi slušná výbava i na bohatší herní a hudební software. Skříň obsahuje dvě vestavěné 3.5" disketové mechaniky pro média 2DD a 2HD. V šestnáctibitovém režimu byl v dodávaném MS-DOS 3.1 doložen formát 2HD 1 232 KB a podle přepínačů formátování také 2DD 640 nebo 720 KB. Nejde proto automaticky o dnešní známý formát 1,44 MB. V osmibitovém režimu MZ-2500 originální návod výslovně omezuje práci na média 2DD, i když fyzické mechaniky dokážou rozpoznat také 2HD.

Vedle monitoru bylo možné připojit tiskárnu, sériová zařízení RS-232C, myš, dva joysticky a prostřednictvím adaptéru také externí úložná zařízení včetně pevného disku. MZ-2861 měl konektory pro barevný a monochromatický monitor, zvláštní rozhraní řízení displeje, konektor tiskárny ve vlastní variantě standardu Centronics a volitelné rozšiřující karty. Díky monitorovému řídicímu rozhraní patřil do typické japonské koncepce počítačů Sharp, v níž mohl počítač komunikovat s odpovídajícím monitorem. Samotná klávesnice byla samostatná, s plnohodnotnými klávesami, funkční řadou a numerickým blokem. Její konektor a provedení se liší od běžného PC, takže není možné jednoduše připojit libovolnou klávesnici z jiného počítače.

Zevnějšek MZ-2861 navazuje spíše na střídmější Sharp MZ-2520 než na starší extravagantní modely. Přístroj má šikmé ventilační průduchy, dvojici mechanik vpravo a typické přepínání režimů na čelním panelu. Rozměry vlastní jednotky činí 350 × 345 × 130 mm a hmotnost přibližně 8,1 kg. Originální klávesnice měří 410 × 196 × 38 mm a váží přibližně 1,5 kg. Vedle tehdy nového počítače Sharp X68000 představoval MZ-2861 jinou cestu k výkonnějším šestnáctibitovým počítačům. Zůstal však spíše mimořádným technickým experimentem než obchodním úspěchem, zvláště na japonském trhu ovládaném řadou NEC PC-9801. Pro sběratele dnes představuje velmi neobvyklé propojení osmibitové tradice MZ a pokročilé grafiky, zvuku i šestnáctibitového procesoru.

English / Anglicky:

Sharp introduced the MZ-2800, specifically the MZ-2861, in Japan in April 1987 as the last major home computer of its original MZ family. It followed the eight-bit MZ-2500 series known as the SuperMZ but was far more than a conventional upgrade. Two different generations of processing hardware shared the same cabinet, an Intel 80286 running at 8 MHz and a Z80B running at 6 MHz. Sharp wanted to offer the capabilities of a 16-bit computer without abandoning much of the MZ-2500 software library. The original Japanese price was ¥328,000, placing the machine firmly among the expensive computers of its day.

The two-processor design defines the machine. A front-panel selector marked 2500/2800 determines the operating mode at boot or reset. With 2500 selected, the eight-bit Z80B side runs software compatible with the Sharp MZ-2500. In 2800 mode, the 16-bit Intel 80286 takes over and runs the system software intended for this architecture. However, it is not a natively IBM PC/AT-compatible computer merely because it contains an 80286. Sharp designed its own underlying architecture. It also supplied an emulator for a subset of applications written for the Japanese NEC PC-9801 platform, although graphics and programs accessing the hardware directly could expose compatibility limitations.

In 16-bit mode the computer ran the supplied MS-DOS 3.1 and could use the BASIC-M28 interpreter. The package also included Shoin 28, a Japanese word processor related to Sharp's successful dedicated Shoin word-processing machines. Combining a more powerful personal computer, Japanese-language document production and compatibility with older software explained the MZ Shoin marketing name. In the eight-bit mode users could run MZ-2500 software including BASIC-M25, BASIC-S25 and Personal CP/M. Compatibility was not unlimited. The MZ-2861 omits the older MZ-2000 and MZ-80B emulation modes and does not include the built-in cassette data recorder, so software relying on those features was not necessarily usable.

The standard main RAM is 768 KB. Genuine Sharp expansion modules allowed ordinary main RAM to reach 2 MB, while larger configurations reaching 6 MB involved RAM-disk expansion. A separate 512 KB graphics memory area is complemented by another 14 KB dedicated to text and programmable character-generation functions. ROM consists of 64 KB of IPL and IOCS firmware, a 256 KB Kanji font ROM and a further 256 KB dictionary ROM supporting Japanese kana-to-kanji text conversion. These facilities supported serious document creation as well as games. An Intel 80287 maths coprocessor could be installed as an optional expansion alongside the 80286.

The video subsystem was unusually capable for 1987. Text display offered either 80 or 40 characters per line with 25, 20 or 12 lines. Bitmap modes included 640 × 400 pixels in 16 colours across four display pages or 640 × 200 in 16 colours across eight pages. Direct-colour operation could show up to 65,536 simultaneous colours at 640 × 400 on one display page, or 640 × 200 on two pages. The optional palette board allowed the 16-colour mode to choose colours from a 4,096-colour palette. Dedicated hardware managed the video memory and the NEC μPD71071 DMA controller supported transfers across a 16 MB address space.

Sound is produced by a Yamaha YM2203 OPN providing three FM synthesis channels, three SSG channels and noise generation. It was a substantial audio system for music and games. The cabinet also houses two 3.5" floppy disk drives supporting 2DD and 2HD media. The supplied MS-DOS 3.1 manual documents a 1,232 KB format for 2HD disks and, with appropriate formatting switches, 640 KB or 720 KB formats for 2DD disks. The 2HD format should not be confused with the now-familiar IBM PC 1.44 MB format. In eight-bit MZ-2500 mode the official owner's manual specifically requires 2DD disks, even though the physical drives can automatically detect both media types.

Connections include a printer, RS-232C serial devices, a mouse, two joysticks, monitor connections and optional expansion hardware including external hard disk interfaces. The MZ-2861 provides colour and monochrome monitor sockets, a dedicated display control connection, a Sharp-specific Centronics-compatible printer interface and expansion board provision. Its display control interface reflects a familiar Sharp concept in which the computer could communicate with a compatible display. The original keyboard is a substantial separate unit with full-travel keys, function keys and a numeric keypad. Its proprietary connection and layout mean that a random IBM PC keyboard cannot simply be substituted.

Visually, the MZ-2861 is closer to the restrained Sharp MZ-2520 design than to some of the more extravagant earlier models. It has diagonal front ventilation, twin drives at the right and the characteristic mode switch on the front panel. The main unit measures 350 × 345 × 130 mm and weighs approximately 8.1 kg. The original keyboard measures 410 × 196 × 38 mm and weighs around 1.5 kg. Alongside Sharp's newly released X68000, the MZ-2861 represented a different path into more powerful 16-bit systems. It became an unusual technological branch rather than a mass-market success, especially in a Japan dominated by NEC PC-9801. Today it remains a fascinating combination of the MZ eight-bit heritage with an advanced video system, FM sound and a 16-bit CPU.

Technické údaje / Specifications

Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan

Model: MZ-2800, model MZ-2861

Rok / Year: 1987

Země / Country: Japonsko / Japan

Typ / Type: Japonský hybridní osmibitový a šestnáctibitový počítač MZ-2800, model MZ-2861 / Japanese dual-architecture eight-bit and sixteen-bit MZ-2800 computer, model MZ-2861

CPU: Intel 80286, 16 bit, a Sharp/Zilog kompatibilní Z80B, 8 bit, volitelný koprocesor Intel 80287 / Intel 80286 16-bit and Sharp/Zilog-compatible Z80B 8-bit, optional Intel 80287 coprocessor

Takt CPU / CPU clock: 2800 režim: 80286 8 MHz, 2500 režim: Z80B 6 MHz / 2800 mode: 80286 8 MHz, 2500 mode: Z80B 6 MHz

RAM: Standard 768 KB hlavní RAM, rozšiřitelná na 2 MB, další rozšíření až 6 MB jako RAM disk, 512 KB grafické VRAM a 14 KB CGRAM/PCG / 768 KB main RAM standard, up to 2 MB main RAM, up to 6 MB with RAM-disk expansion, 512 KB graphics VRAM and 14 KB CGRAM/PCG

ROM: 64 KB IPL/IOCS ROM, 256 KB Kanji ROM, 256 KB slovníková ROM pro kana-kanji / 64 KB IPL/IOCS ROM, 256 KB Kanji font ROM, 256 KB kana-to-kanji dictionary ROM

Operační systém / Operating system: 2800: MS-DOS 3.1 a BASIC-M28, Shoin 28, PC-9801 softwarová emulace, 2500: BASIC-M25, BASIC-S25 nebo Personal CP/M z diskety / 2800: MS-DOS 3.1 and BASIC-M28, Shoin 28, PC-9801 software emulation, 2500: floppy-loaded BASIC-M25, BASIC-S25 or Personal CP/M

Video / Graphics: 80 × 25/20/12 nebo 40 × 25/20/12 znaků, 640 × 400 16 barev 4 strany, 640 × 200 16 barev 8 stran, 640 × 400 65 536 barev 1 strana, volitelná paleta 16 z 4 096 / 80 or 40 columns, 640 × 400 16 colours four pages, 640 × 200 16 colours eight pages, 640 × 400 65,536 colours one page, optional 16-from-4,096 palette

Zvuk / Sound: Yamaha YM2203 OPN, 3 FM kanály, 3 SSG kanály, generátor šumu / Yamaha YM2203 OPN, three FM channels, three SSG channels and noise generator

Média / Storage: 2 vestavěné 3.5" mechaniky 2DD/2HD, režim 2800: MS-DOS 3.1 formáty 2HD 1 232 KB a 2DD 640/720 KB, režim 2500 pouze 2DD, volitelný externí HDD / Two built-in 3.5" 2DD/2HD drives, 2800 mode MS-DOS 3.1 supports 1,232 KB 2HD and 640/720 KB 2DD, 2500 mode 2DD only, optional external HDD

Rozhraní / Interfaces: Konektor originální klávesnice Sharp, barevný/monochromatický CRT, CRT control, RS-232C, tiskárna Centronics Sharp, 2 joysticky, myš, externí FDD, expanzní sběrnice, volitelný HDD / Proprietary Sharp keyboard connector, colour/monochrome CRT, CRT control, RS-232C, Sharp Centronics-compatible printer, two joysticks, mouse, external FDD, expansion bus, optional HDD

Napájení / Power: Japonský vestavěný zdroj 100 V AC, 50/60 Hz, příkon 50 W / Japanese integrated power supply, 100 V AC, 50/60 Hz, 50 W

Rozměry / Dimensions: Hlavní jednotka 350 × 345 × 130 mm, 8,1 kg, klávesnice 410 × 196 × 38 mm, 1,5 kg / Main unit 350 × 345 × 130 mm, 8.1 kg, keyboard 410 × 196 × 38 mm, 1.5 kg

Původní cena / Original price: 328 000 japonských jenů (1987) / ¥328,000 in Japan (1987)

Náš exemplář / Our machine

Česky / Czech:

Na svůj Sharp MZ-2800, model MZ-2861 z roku 1987, jsem čekal opravdu dlouho. Tyto stroje se nabízejí jen zřídka a velmi často bez originální klávesnice. Tu jsem pro svůj exemplář sháněl přibližně čtyři roky. Nakonec se ji podařilo získat, ale stála mě zhruba tolik co samotný počítač. Je to původní klávesnice Sharp s japonským rozložením a numerickým blokem, takže dnes mám kompletní, funkční sestavu.

Počítač jsem vyčistil a na zažloutlém předním panelu provedl svůj suchý retrobright, kterému říkám pařezovka. Žádná chemická lázeň, přední panel jsem nechal přibližně čtrnáct dní na Slunci. Výsledek je podle mě uspokojivý. Na konci galerie jsou i fotografie z tohoto venkovního ošetření. Zbytek přístroje jsem kvůli zachovalému stavu a původním záslepkám konektorů nerozebíral víc, než bylo nutné.

Počítač jsem zprovoznil s dobovým CRT monitorem a joystickem. Na fotografiích jsou také diskety a snímky spuštěného programu. Pro porovnání jsem postavil vedle sebe a nad sebe svůj Sharp MZ-2500 a MZ-2800, aby bylo vidět, jak rozdílně oba stroje působí, přestože je druhý přímým nástupcem prvního. Do galerie jsem přidal také samostatný snímek otevřeného MZ-2800 pro ukázku vnitřní konstrukce.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

I spent a long time putting together my Sharp MZ-2800, specifically the 1987 MZ-2861. These computers appear for sale only occasionally and are very often missing their original keyboard. I searched for a genuine one for approximately four years. I eventually found it, but it cost me about as much as the computer itself. It is the original Sharp keyboard with a Japanese layout and numeric keypad, so the collection now contains a complete and working system.

I thoroughly cleaned the computer and treated its yellowed front panel with my own dry retrobright method, which I jokingly call Stumpbright. There was no chemical bath. I left the front panel in sunlight for approximately fourteen days, and I am satisfied with the result. The last gallery pictures document this outdoor treatment. Because the rest of the computer was well preserved and retained its original connector covers, I avoided dismantling it more than necessary.

I got the computer running with a period CRT monitor and a joystick. The photographs also show floppy disks and a program running on screen. I placed my Sharp MZ-2500 alongside and underneath the MZ-2800 for comparison, showing the striking difference between the two generations. The gallery also includes a separate photograph of an opened MZ-2800 to illustrate the internal construction.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://ameblo.jp/kagra/entry-10859490403.html

https://idealine.info/sharpmz/mzovview.htm

https://museodeinformatica.org.ar/2025/06/sharp-mz-2800/

https://www.8bity.cz/files/Sharp/MZ-2800/MZ-2800_Owners_manual_OCR.pdf

https://www.8bity.cz/files/Sharp/MZ-2800/MZ-2800_MS-DOS_V3-1_OCR.pdf

https://eaw.app/sharpmz-2800-upgrades/

https://pc98.info/mz-the-life/

https://greendeepforest.com/?p=2336

https://wikippe.e-do-match.com/index.php/MZ-2861

https://www.4gamer.net/games/999/G999902/20221228047/

https://note.com/kazushinakamura/n/nc6c689e666b3

https://eccmemberblog2.seesaa.net/article/2021-11-09.html

Fotodokumentace / Photo documentation

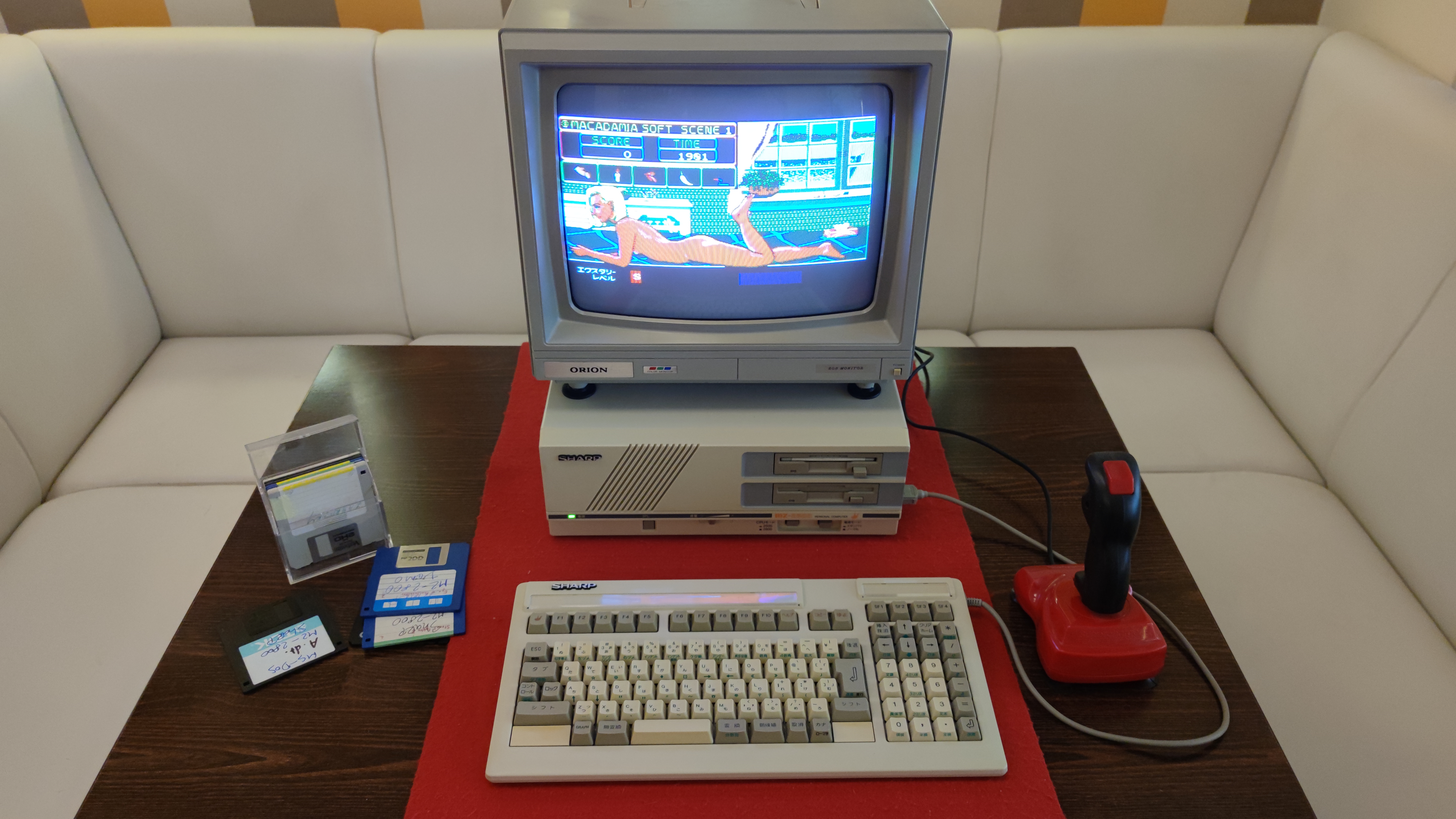

Sharp MZ-2800 MZ-2861, funkční sestava s CRT / Sharp MZ-2800 MZ-2861 working system with CRT
