Sharp MZ-6500 (MZ-5600)

Sharp MZ-6500 (MZ-6541), profesionální japonský šestnáctibitový počítač z roku 1984, CPU 8086 a FPU 8087, sbírka RetroComputer.cz / Japanese 16-bit workstation
←
→

Země / Country:

Japonsko / Japan

Rok / Year:

1984

Česky / Czech:

Osmibitové Sharpy MZ se poznají podle lodi Argo. Japonští vývojáři si zvolili plavidlo z řecké mytologie jako symbol výpravy do dosud neprobádaného světa osobních počítačů. Sharp tuto historii připomíná i ve vlastním muzeu. Řada MZ se však postupně rozrostla také o velké profesionální šestnáctibitové stroje. Sharp MZ-6500 z roku 1984 patří právě mezi ně. Není to pokračování domácích MZ-700 v jiné skříni, nýbrž výkonná pracovní stanice určená pro kanceláře, technické výpočty a CAD.

MZ-6500 navázal na japonský Sharp MZ-5500 z roku 1983. S novým procesorem 8086-2 na 8 MHz nabídl vyšší výkon, kvalitní bitmapovou grafiku, větší disketové kapacity a možnost použít matematický koprocesor 8087-2. Evropská příbuzná řada nesla označení MZ-5600 a v říjnu 1984 ji Sharp předvedl na veletrhu SICOB v Paříži. Japonský MZ-6500 je doložen už katalogem z roku 1984. Základní model MZ-6541 se dvěma disketovými mechanikami stál v Japonsku 650 000 jenů, varianta MZ-6545 s pevným diskem 998 000 jenů. Nešlo tedy o levný počítač pro domácnost.

Označení se může zdát matoucí. MZ-6500 je název celé modelové rodiny, zatímco MZ-6541 označuje konkrétní japonské provedení se dvěma disketovými mechanikami. Právě proto může mít můj počítač na přední straně nápis MZ-6500 a na výrobním štítku MZ-6541. Pro evropské provedení řady MZ-5600 existovaly podobně modely MZ-5631, MZ-5641 a MZ-5645. Elektronika a periferní zařízení jsou blízce příbuzné, ale japonské a exportní verze nemusejí mít totožnou klávesnici, národní znakové sady ani konfiguraci.

Základem systému je šestnáctibitový procesor třídy 8086-2 na 8 MHz. Platforma podporovala také matematický koprocesor Intel 8087-2. Ten umí urychlovat výpočty s pohyblivou řádovou čárkou, například dělení, odmocniny, trigonometrické funkce a logaritmy. Jeho význam byl patrný především u technických a vědeckých úloh. Přítomnost 8086 a 8087 však neznamená kompatibilitu s IBM PC. Sharp používal vlastní systémové obvody, rozhraní, obrazovou paměť, firmware i formáty disket. Program přeložený pro procesor 8086 tak nemusí bez úprav fungovat na odlišném hardwaru.

Standardní MZ-6500 nabízí 256 KB systémové RAM a 96 KB videopaměti. Rozšiřující karta MZ-1R22 přidává dalších 256 KB systémové RAM, takže počítač může dosáhnout 512 KB. Videopaměť lze samostatnou kartou zvýšit na 192 KB. Zvláštní pozornost si zaslouží karta MZ-1R32, označovaná jako RAM File Board. Podle jejího originálního manuálu obsahuje 512 KB paměti, nikoli pouhých 128 KB. Tato kapacita může sloužit jako RAM disk nebo tiskový buffer. Po odpovídající konfiguraci systémové paměti na 512 KB lze z MZ-1R32 vyhradit 128 KB také pro rozšíření hlavní RAM na celkem 640 KB, zatímco dalších 384 KB zůstane pro jiné využití. Nastavení se provádí pomocí přepínačů na kartě a systémové utility IOCNF. Samotná přítomnost karty však ještě nedokazuje, jak je v konkrétním počítači paměť skutečně nakonfigurována.

Grafika byla jednou z předností této profesionální řady. Systém umožňuje bitmapové zobrazení až 640 × 400 bodů v osmi barvách, nižší režimy 640 × 200 a 320 × 200, více obrazových stránek, překryvná okna a správu priority jejich zobrazení. Text může používat 40 nebo 80 sloupců. Grafická část byla navržena s ohledem na CAD a práci s technickými výkresy, nejen na běžné kancelářské programy. Kvalitní zobrazení vyžadovalo příslušný barevný RGB monitor. K dispozici byly také kompozitní obrazový výstup, sériová rozhraní RS-232C, paralelní Centronics, rozhraní pro disketové jednotky, obvod reálného času a systémové zvukové funkce.

Paměťové médium představovaly především 5.25" diskety. Dvojice interních mechanik používala podle dokumentace Sharpu například formát s 80 stopami na stranu, pěti sektory o 1 024 bytech a celkovou kapacitou 800 KB. Podle operačního systému a použité utility však systém podporoval i další formáty, například 640KB a starší 320KB diskety. Nástroj DSKCNV umožňoval převádět data ze starších MZ-5500, MZ-3500 a některých dalších počítačů. To není totéž jako úplná softwarová kompatibilita se všemi těmito stroji. Zvláštností Sharpu je právě schopnost pracovat s různými historickými diskovými záznamy na mechanikách se společnou fyzickou základnou.

Systém nebyl odkázán na jediný operační systém. Pro rodinu MZ-5500/5600/6500 vznikly vlastní systémové diskety s CP/M-86, upraveným MS-DOS 2.11 a programovacími prostředími BASIC a FORTRAN. V dobových přehledech se objevuje také EOS-16. Verze MS-DOS určená pro Sharp není zaměnitelná s běžnou zaváděcí disketou IBM PC. Samotný počítač má vlastní zaváděcí firmware v ROM a operační systém se načítá z disku. K systému existovaly i další aplikace, například WordStar, dBASE nebo Turbo Pascal.

Pro ukládání většího množství dat Sharp nabízel i disky přibližně 10,7 MB. Řadič pevného disku DUNTK 1517 je rozsáhlá inteligentní deska s vlastním procesorem Z80 a specializovanými obvody, nikoli jednoduchá pasivní redukce konektorů. Přenosový standard rozhraní MFM/ST-506 či ST-412 sám o sobě nezaručuje, že bude možné bez dalšího použít libovolný jiný disk. Podstatná je geometrie média, způsob nízkoúrovňového formátování, příkazy a nastavení řadiče i systémové utility. Uživatelé proto při renovaci často narážejí na obtíže, které při opravě běžného IBM PC vůbec neznají.

English / Anglicky:

The Sharp MZ computer family is associated with the ship Argo. Sharp's engineers chose the vessel from Greek mythology as a symbol of setting sail into the then-unexplored world of personal computing, as the company's own historical account explains. The MZ name eventually extended beyond home computers to large professional sixteen-bit systems. The Sharp MZ-6500, introduced in 1984, is one of these. It is not merely a faster MZ-700 in another case, but a workstation intended for office applications, scientific calculations and CAD.

The MZ-6500 succeeded the Japanese Sharp MZ-5500 introduced in 1983. Its 8 MHz 8086-2 processor provided higher performance, with a capable bitmap graphics system, higher-capacity floppy formats and support for an 8087-2 mathematical coprocessor. The closely related export series was known as the MZ-5600 and appeared at the SICOB exhibition in Paris in October 1984. The Japanese MZ-6500 was already documented in the manufacturer's 1984 catalogue. The MZ-6541 with two floppy drives cost ¥650,000 in Japan, while the MZ-6545 equipped with a hard disk was listed at ¥998,000. These were expensive professional machines rather than affordable home computers.

The model numbers describe different levels of the range. MZ-6500 identifies the family, whereas MZ-6541 identifies a specific Japanese configuration with two floppy drives. This explains why a machine can carry MZ-6500 on the front and MZ-6541 on its identification plate. The corresponding European MZ-5600 family included the MZ-5631, MZ-5641 and MZ-5645. Their architecture and many peripherals were closely related, although Japanese and export models did not necessarily use identical keyboards, character sets or equipment configurations.

An 8086-2 sixteen-bit processor forms the heart of the system, operating at 8 MHz. The platform also supported the Intel 8087-2 mathematical coprocessor. The 8087 accelerates floating-point operations including division, square roots, trigonometry and logarithms, making it particularly useful for scientific or engineering software. An 8086 and an 8087 do not, however, guarantee IBM PC compatibility. Sharp used its own motherboard architecture, firmware, peripheral controllers, memory organisation and disk formats. A program compiled for an 8086 is not necessarily usable on another 8086-based computer without changes.

Standard system memory is 256 KB, accompanied by 96 KB of video RAM. The MZ-1R22 system expansion board provides another 256 KB, bringing normal system RAM to 512 KB. A separate video board can expand VRAM to 192 KB. The MZ-1R32 RAM File Board is especially interesting. According to Sharp's original manual, the card contains 512 KB of memory in its own right, rather than just 128 KB. It can provide a RAM disk or printer buffer. Once the standard system has already been expanded to 512 KB, a configurable 128 KB portion of this card can also be mapped into main memory to reach a total of 640 KB, with the other 384 KB assigned elsewhere. DIP switches and the IOCNF configuration utility control how it is used. The mere presence of the board does not reveal its current memory allocation.

The graphics system was a major selling point. It could display bitmap graphics at up to 640 × 400 pixels in eight colours and also supported 640 × 200 and 320 × 200 modes, several display pages, overlapping windows and priority control for different screen regions. Text layouts included 40 and 80 columns. The display hardware was designed for technical drawing and professional applications rather than only basic word processing. A suitable RGB colour monitor was needed to exploit these facilities. Other interfaces included composite monitor video, two RS-232C serial ports, a Centronics-compatible parallel printer interface, floppy-drive controls, a real-time clock and built-in sound functions.

The main removable storage medium was the 5.25" floppy disk. Sharp's documentation describes, for example, a format using 80 tracks per side, five 1,024-byte sectors per track and 800 KB per disk. Other operating systems and disk utilities supported formats such as 640 KB and older 320 KB disks. The DSKCNV conversion program could transfer data from earlier Sharp MZ-5500 and MZ-3500 systems as well as certain other computers. Reading their data files should not be confused with full binary software compatibility. The ability to handle different period recording formats remains one of the more interesting aspects of these machines.

The computer could operate with several disk-loaded environments. Contemporary software for the MZ-5500/5600/6500 family included CP/M-86, a Sharp-adapted version of MS-DOS 2.11, and the BASIC and FORTRAN programming languages. EOS-16 also appears in historical software references. Sharp-specific MS-DOS system disks are not interchangeable with ordinary IBM PC boot disks. A bootstrap ROM begins the startup process before the operating system is loaded from external storage. Other documented software for these systems includes WordStar, dBASE and Turbo Pascal. It is important to distinguish the software catalogues of the period from the disks actually surviving with a particular machine.

Sharp also offered hard disks with approximately 10.7 MB capacity. The DUNTK 1517 hard-disk controller is an intelligent expansion board with its own Z80 processor and specialised controller chips, not merely a passive interface adapter. A drive supporting the broadly related MFM/ST-506 or ST-412 interface is not necessarily a direct replacement for the original Sharp unit. Disk geometry, low-level formatting, controller firmware, operating-system support and setup utilities also matter. Consequently, restoring a hard disk configuration can be much more complicated than the familiar procedure on an IBM-compatible PC.

Technické údaje / Specifications

Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan

Model: MZ-6500 (MZ-5600)

Rok / Year: 1984

Země / Country: Japonsko / Japan

Typ / Type: Profesionální šestnáctibitová japonská pracovní stanice Sharp MZ-6500, konfigurace MZ-6541 se dvěma 5.25" FDD, evropská příbuzná řada MZ-5600, není IBM PC kompatibilní / Professional Japanese Sharp MZ-6500 sixteen-bit workstation, MZ-6541 twin 5.25" floppy configuration, related to European MZ-5600, not IBM PC compatible

CPU: NEC označený 8086-2, v mém kusu také Intel 8087-2 FPU / NEC-marked 8086-2, my machine also contains an Intel 8087-2 FPU

Takt CPU / CPU clock: 8 MHz, procesor 8086-2 i matematický koprocesor 8087-2 / 8 MHz for the 8086-2 CPU and 8087-2 coprocessor

RAM: 256 KB standardní systémová RAM, MZ-1R22 dalších 256 KB až na 512 KB, MZ-1R32 RAM File Board 512 KB s možností vyhradit 128 KB do hlavní RAM až na 640 KB, 96 KB VRAM s volitelným rozšířením na 192 KB / 256 KB standard system RAM, MZ-1R22 adds 256 KB to 512 KB, 512 KB MZ-1R32 RAM File Board can allocate 128 KB to system memory up to 640 KB, 96 KB VRAM expandable to 192 KB

ROM: 16 KB zaváděcí IPL a systémový firmware, další osazená slovníková ROM MZ-1R14 / 16 KB IPL and system firmware, with an additional installed MZ-1R14 dictionary ROM board

Operační systém / Operating system: CP/M-86, speciální Sharp MS-DOS 2.11, BASIC a FORTRAN, EOS-16 historicky doložen, v mém kusu zatím chybí / CP/M-86, Sharp-specific MS-DOS 2.11, BASIC and FORTRAN, EOS-16 historically documented, not yet in my collection

Video / Graphics: Bitmapová grafika až 640 × 400 v 8 barvách, další režimy 640 × 200 a 320 × 200, text 40/80 sloupců, RGB a kompozitní monitorový výstup / Bitmap graphics up to 640 × 400 in 8 colours, further 640 × 200 and 320 × 200 modes, 40/80 columns, RGB and composite monitor output

Zvuk / Sound: Vestavěné systémové zvukové funkce, v dokumentaci popsány tři hlasové signály v rozsahu osmi oktáv / Built-in system sound functions, documentation specifies three sound voices over eight octaves

Média / Storage: 2× TEAC FD-55GF 5.25", dobové diskové formáty 320, 640 a 800 KB podle systému, diskový řadič DUNTK 1517 osazen, pevný disk zatím nezprovozněn / 2× TEAC FD-55GF 5.25" floppy drives, period disk formats 320, 640 and 800 KB depending on software, DUNTK 1517 controller installed, no operational hard disk yet

Rozhraní / Interfaces: Centronics, 2× RS-232C, RGB, kompozitní video, řízení disket a volitelný pevný disk, RTC, expanzní sloty, můj kus má řadič DUNTK 1517 / Centronics, 2× RS-232C, RGB, composite video, floppy control and optional hard disk, RTC, expansion slots, my unit has DUNTK 1517 controller

Napájení / Power: Vestavěný síťový zdroj podle japonského provedení, parametry se řídí výrobním štítkem / Built-in mains power supply for Japanese configuration, refer to the machine's rating plate

Rozměry / Dimensions: Příbuzný evropský MZ-5600: 430 × 410 × 123 mm, hmotnost dle konfigurace 12 až 16 kg. Přesná hmotnost mého MZ-6541 nebyla samostatně měřena / Related European MZ-5600: 430 × 410 × 123 mm, weight 12–16 kg according to configuration. My MZ-6541 not separately weighed

Původní cena / Original price: Japonsko 1984: MZ-6541 se dvěma disketami 650 000 jenů, MZ-6545 s pevným diskem 998 000 jenů / Japan 1984: twin-floppy MZ-6541 ¥650,000, hard-disk MZ-6545 ¥998,000

Náš exemplář / Our machine

Česky / Czech:

Mám japonský Sharp MZ-6500 s přesným označením MZ-6541, tedy provedení se dvěma 5.25" mechanikami TEAC FD-55GF. Jedna původní mechanika načítá nespolehlivě, proto jsem ji kvůli fotografování a videu dočasně vyměnil za jinou, světlejší. Původní jsem si ponechal.

V počítači je procesor NEC 8086-2, zlatý Intel 8087-2 a několik rozšiřujících karet: diskový řadič DUNTK 1517, paměťová MZ-1R22, RAM File Board MZ-1R32 a slovníková ROM MZ-1R14. Další deska nese nápis PASCAL 4D, má dva přepínače a desetipinový konektor. Její přesnou funkci jsem zatím nezjistil. Zkoušel jsem připojit 20MB MFM disky Kalok a Seagate, ale inicializace pod CP/M-86 ani MS-DOS se nepodařila, takže funkční pevný disk v sestavě zatím nemám.

Původní klávesnici jsem sháněl mnoho let. Nakonec se mi ji podařilo koupit v Japonsku za přibližně 6 200 Kč (přibližně 255 €) včetně dopravy a poplatků. K počítači mám také originální patnáctipalcový RGB monitor Sharp. MZ-6500 nyní funguje z disket a mám pro něj CP/M-86, Sharp MS-DOS, BASIC i FORTRAN. Disketu EOS-16 stále sháním.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

My machine is a Japanese Sharp MZ-6500, specifically the two-floppy MZ-6541 configuration with TEAC FD-55GF 5.25" drives. One original drive reads unreliably, so I temporarily fitted a lighter-coloured replacement for photography and the demonstration video. I have kept the original drive.

The system has an NEC-marked 8086-2, a gold-coloured Intel 8087-2, and several expansion cards: a DUNTK 1517 hard-disk controller, an MZ-1R22 RAM expansion, an MZ-1R32 RAM File Board and an MZ-1R14 dictionary ROM. Another board is marked PASCAL 4D and carries two switches and a ten-pin connector. I have not established its purpose. I tested 20 MB Kalok and Seagate MFM drives, but neither CP/M-86 nor MS-DOS could initialise them successfully. There is therefore no working hard disk in the setup yet.

I spent years looking for the correct original keyboard before finding one in Japan for about CZK 6,200 (approx. €255) including shipping and charges. I also have an original 15" Sharp RGB monitor. The computer now works from floppy disks with CP/M-86, Sharp MS-DOS, BASIC and FORTRAN. I am still looking for EOS-16 system software.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://www.sharpmz.net/

https://r3tr0.de/mirror/sharpmz.org/mz-5600/mztdata.htm

https://r3tr0.de/mirror/sharpmz.org/mz-5600/qa.htm

https://r3tr0.de/mirror/sharpmz.org/hwindex.htm

https://manualzilla.com/doc/7338392/operation-manual---the-sharp-mz

https://www.sharpmz.no/original/mz-5600/download/1f10sm.pdf

https://www.manualslib.com/manual/1057636/Sharp-Mz-5600.html?page=7

https://note.com/sharp/n/n5442de10d262

https://pc98.info/mz-the-life/

https://www.sharpmz.no/original/sucmags/1992_07_v12n02.pdf

https://www.computinghistory.org.uk/det/52156/Sharp-MZ-5600/

Fotodokumentace / Photo documentation

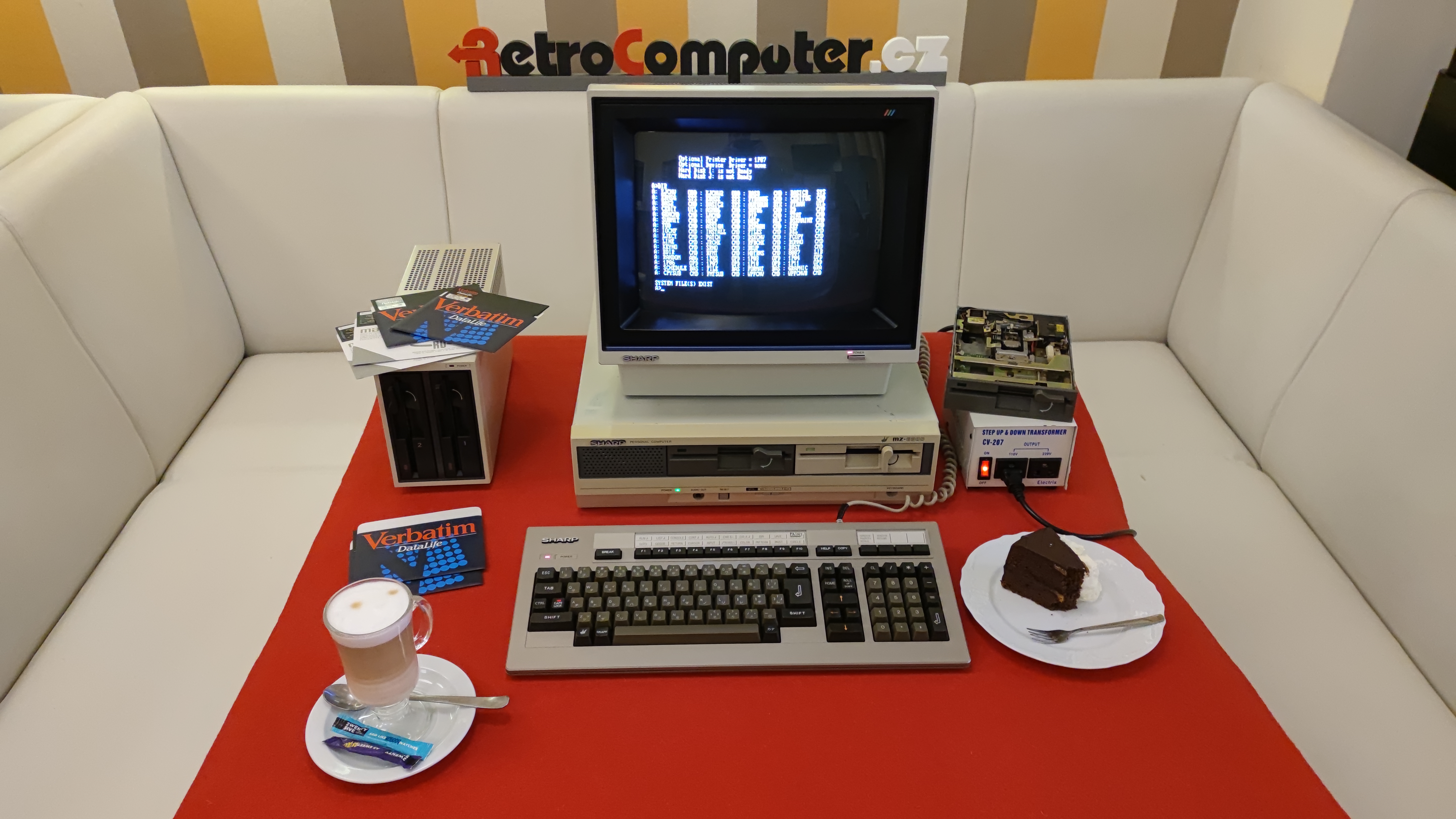

Sharp MZ-6500 se spuštěným programem na CRT monitoru a příslušenstvím / Sharp MZ-6500 with software running on CRT monitor and accessories
Čelní pohled na kompletní sestavu Sharp MZ-6500 s disketovými mechanikami / Front view of complete Sharp MZ-6500 setup with floppy drives
Šikmý detail dvojice disketových mechanik Sharp MZ-6500 / Angled close-up of Sharp MZ-6500 twin floppy drives
Detail černých kláves klávesnice Sharp MZ-6500 / Close-up of black keys on Sharp MZ-6500 keyboard
Sharp MZ-6500, pohled shora na kompletní klávesnici / Top view of the complete Sharp MZ-6500 keyboard
Zadní boční profil skříně Sharp MZ-6500 s větráním / Rear side of the Sharp MZ-6500 enclosure showing ventilation
Spodní kryt Sharp MZ-6500 se šrouby a výrobním štítkem / Sharp MZ-6500 underside with screws and factory label
Vnitřek Sharp MZ-6500 s diskovými mechanikami a elektronikou / Inside the Sharp MZ-6500 with floppy drives and electronics
Otevřený Sharp MZ-6500 s deskami, napájením a kabeláží / Opened Sharp MZ-6500 with circuit boards, power supply and wiring
Sharp MZ-6500 s externí klávesnicí, monitorem a myší / Sharp MZ-6500 with separate keyboard, monitor and mouse
Přední panel Sharp MZ-6500 se dvěma vestavěnými disketovými mechanikami / Sharp MZ-6500 front panel with two integrated floppy drives
Čelní pohled na dvě mechaniky Sharp MZ-6500 a oddělenou klávesnici / Front view of Sharp MZ-6500 dual drives and separate keyboard
Klávesnice Sharp MZ-6500 s odděleným numerickým blokem / Sharp MZ-6500 keyboard with separate numeric keypad
Boční profil bílé systémové jednotky Sharp MZ-6500 / Side profile of the white Sharp MZ-6500 system unit
Zadní panel Sharp MZ-6500 s rozšiřovacími zásuvkami a síťovým vstupem / Sharp MZ-6500 rear panel with expansion sockets and mains inlet
Horní kryt systémové jednotky Sharp MZ-6500 položený samostatně / Separate top cover of the Sharp MZ-6500 system unit
Základní deska Sharp MZ-6500 uvnitř rozebrané systémové jednotky / Sharp MZ-6500 motherboard inside the disassembled system unit
Šasi Sharp MZ-6500 s vyklopenou přední klávesnicovou částí / Sharp MZ-6500 chassis with front keyboard section folded out
