Sharp MZ-80C

Sharp MZ-80C (1979), japonský Clean Computer od prvního majitele z Iwate, zelený CRT, 48 KB RAM a kazeta, RetroComputer.cz / Sharp MZ-80C (1979), Japanese Clean Computer from its first owner in Iwate, green CRT, 48 KB RAM and cassette, RetroComputer.cz
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1979

Česky / Czech:

První listopad 1979 znamenal pro japonský Sharp důležitý krok. Na trh přišel MZ-80C, na první pohled příbuzný modelu MZ-80K z předchozího roku, ve skutečnosti však mnohem vyzrálejší počítač pro každodenní používání. Zatímco MZ-80K začínal jako částečně sestavená stavebnice, nový model Sharp dodával kompletní a připravený k práci. Japonská tisková zpráva byla vydána již v říjnu 1979, samotné uvedení do prodeje uvádějí dobové podklady k 1. listopadu. Cena činila 268 000 jenů. Nebylo to málo, ale zákazník za své peníze získal celý počítač, monitor i kazetový magnetofon v jediné robustní skříni.

Nejnápadnější změnu pozná člověk ještě před zapnutím. Maticovou klávesnici MZ-80K s řadami tlačítek téměř jako na kalkulačce vystřídala podstatně přirozenější klávesnice s psacím rozložením, dlouhým mezerníkem a odděleným numerickým blokem. Barva základny i krytu magnetofonu se změnila a desetipalcový monochromatický CRT nyní svítil zeleně místo původního bílého obrazu. Pod obrazovkou najdeme logo Sharp, zatímco nápis u klávesnice již nehlásá jen Personal Computer. Právě u modelu MZ-80C začal výrobce výrazně prosazovat označení Clean Computer. Tyto změny jsou viditelné i na společných fotografiích MZ-80K a MZ-80C v mé galerii.

Uvnitř zůstává osvědčené osmibitové jádro. Procesor Sharp LH0080, kompatibilní se Zilog Z80, běží na 2 MHz. MZ-80C má standardně 48 KB operační RAM, kdežto původní MZ-80K se obvykle dodával s 20 KB a teprve rozšířením dosahoval stejné kapacity. Čtyřkilobajtová monitorovací ROM obsahuje základní program pro spuštění počítače, kontrolu paměti a zavádění softwaru. Na zelené obrazovce lze zobrazit 40 znaků ve 25 řádcích, tedy tisíc znakových pozic. Obrázky a jednoduché hry používají znakovou semigrafiku, nikoliv skutečný vysokorozlišovací bitmapový režim. Přes příslušná rozšíření bylo možné doplnit další grafické funkce, tiskárnu nebo disketový systém.

Co vlastně znamenalo Clean Computer? Sharp ponechal v ROM jen základní monitor a nevložil do ní jediný napevno daný programovací jazyk. BASIC se zaváděl z kazety a majitel si mohl podle potřeby načíst také další dostupný software nebo jiné vývojové prostředí. Po zapnutí se na obrazovce objevoval monitorovací program, dobové materiály například uvádějí označení MONITOR SP-1002. Po příkazu LOAD následovalo spuštění magnetofonu a načtení BASICu z dodané kazety SP-5020. Nápis Clean Computer tedy neznamenal počítač bez operační paměti, ale systém bez pevně zabudovaného BASICu, otevřený různým jazykům. Mechanika magnetofonu pracovala přenosovou rychlostí 1 200 bitů za sekundu.

Podobně jako MZ-80K má i MZ-80C vestavěný reproduktor pro jednoduchý zvuk a hardwarovou časovací funkci, využitelnou programy. Tyto časové obvody však nelze automaticky zaměňovat za moderní bateriové hodiny reálného času, které si pamatují datum po vypnutí napájení. Zajímavé je také zachování konstrukce s odklápěcí horní částí. Po jejím zvednutí se odkryje základní deska a další elektronika. Prakticky to pomáhalo při servisování, dnes nám to umožňuje obdivovat výborně přístupnou původní konstrukci. MZ-80C byl určen především pro japonský trh. V západní Evropě byl známější jeho předchůdce MZ-80K a následné modely určené pro vývoz.

Dobové dokumenty potvrzují, že Sharp se s MZ-80C posouval od počítače určeného nadšencům směrem k zařízení, které mohlo oslovit školy a malé firmy. Ve firmách se zkoušelo programování, jednoduchá evidence i automatizace kancelářských úloh. Pozoruhodnou ukázkou životnosti tohoto modelu je pozdější doložené používání počítače MZ-80C v japonské textilní výrobě ještě ve 21. století. A především jde o krásně navržený stroj, na kterém Sharp dokázal během jediného roku odstranit největší slabiny svého prvního MZ-80K, aniž by opustil původní koncepci. 🙂

English / Anglicky:

The first of November 1979 marked an important step for Japan's Sharp Corporation. The MZ-80C went on sale, visibly related to the previous year's MZ-80K but much more refined for everyday use. While the MZ-80K had started life as a partly assembled kit, Sharp supplied the new model as a complete, ready-to-use computer. The company announced it in October 1979, with contemporary accounts giving 1 November as the Japanese release date. Its price was ¥268,000. This was a substantial investment, but customers received the computer, display and cassette recorder in one sturdy enclosure.

The most obvious improvement becomes apparent even before switching on the machine. The MZ-80K's grid of near calculator-like keys was replaced by a much more natural typewriter-style keyboard with a long space bar and separate numeric keypad. The colours of the lower case and cassette deck changed, while the built-in ten-inch monochrome CRT now displayed green characters instead of the earlier white image. The Sharp name sits beneath the screen, and the emblem beside the keyboard no longer simply reads Personal Computer. The new model prominently advertised Sharp's Clean Computer philosophy. The styling differences can be seen clearly in the side-by-side photographs of the MZ-80K and MZ-80C in my gallery.

The established eight-bit architecture remained largely intact. Sharp's LH0080 processor, compatible with the Zilog Z80, runs at 2 MHz. Standard RAM increased to 48 KB, whereas the original MZ-80K was usually sold with 20 KB and needed a memory expansion to reach the same capacity. The 4 KB monitor ROM holds the basic software used to start the machine, inspect memory and load programs. Its green screen displays 40 characters across 25 lines, for a total of 1,000 character positions. Pictures and simple games rely on character-based semigraphics rather than a true high-resolution bitmap mode. Expansion hardware could add further graphics capabilities, printers or an external floppy-disk subsystem.

What did Clean Computer actually mean? Sharp kept the ROM small and avoided building a single fixed programming language into the machine. BASIC was loaded from cassette, and the owner could also select other available programs or development environments as required. On power-up the built-in monitor program appeared. Contemporary documentation, for example, identifies the MONITOR SP-1002. Entering LOAD prompted the user to start the cassette recorder and load BASIC from a supplied SP-5020 tape. The clean designation therefore did not mean an empty computer without RAM. It meant that BASIC was not permanently built into ROM, leaving the system open to different software environments. The built-in tape deck used a transfer rate of 1,200 bits per second.

Like the MZ-80K, the MZ-80C has an internal speaker for simple sound and hardware timing facilities that programs can use as a clock. These facilities should not automatically be confused with a modern battery-backed real-time clock that continues to remember the date when the computer is switched off. The raised upper housing, another familiar design feature, is retained. Lifting it exposes the motherboard and internal electronics, which was useful for servicing then and makes the original construction especially interesting to collectors now. The MZ-80C was primarily a Japanese-market machine. In Western Europe, the earlier MZ-80K and later export-oriented Sharp models were more familiar.

Period documents also show Sharp moving beyond the enthusiast market towards schools and small businesses. There, computers could be used for learning to program, simple record keeping and office automation. One particularly striking demonstration of the MZ-80C's longevity was a later report of a Japanese textile business still using one in the twenty-first century. Above all, it is a beautifully conceived machine that shows how Sharp addressed the main practical weaknesses of its first MZ-80K in the space of a single year without abandoning the underlying Clean Computer idea. 🙂

Technické údaje / Specifications

Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan

Model: MZ-80C

Rok / Year: 1979

Země / Country: Japonsko / Japan

Typ / Type: Továrně sestavený osmibitový osobní počítač s CRT a kazetou, řada Clean Computer / Factory-assembled eight-bit personal computer with CRT and cassette, Clean Computer family

CPU: Sharp LH0080, osmibitový procesor kompatibilní se Zilog Z80 / Sharp LH0080, Zilog Z80-compatible eight-bit processor

Takt CPU / CPU clock: 2 MHz / 2 MHz

RAM: 48 KB dynamické RAM standardně / 48 KB dynamic RAM standard

ROM: 4 KB monitorovací ROM, BASIC a další jazyky se načítají z kazety / 4 KB monitor ROM, BASIC and other languages loaded from cassette

Operační systém / Operating system: Monitorovací firmware Sharp, BASIC SP-5020 a další software z kazety, koncepce Clean Computer / Sharp monitor firmware, BASIC SP-5020 and other software on cassette, Clean Computer concept

Video / Graphics: Vestavěný zelený monochromatický CRT 10", text 40 × 25 znaků, znaková semigrafika / Integrated green monochrome 10" CRT, 40 × 25 text display and character-based semigraphics

Zvuk / Sound: Vestavěný reproduktor pro jednoduché tóny a programově využitelné časovací funkce, nikoli doložené bateriové RTC / Internal speaker for simple tones and programmable timing facilities, not a documented battery-backed RTC

Média / Storage: Vestavěný kazetový magnetofon CMT s rychlostí 1 200 bitů/s, externí diskety MZ-80FD volitelně / Integrated CMT tape deck at 1,200 bits/s, optional MZ-80FD external floppy drives

Rozhraní / Interfaces: Rozšiřující systém Sharp MZ pro disketové jednotky, tiskárny a volitelná grafická rozšíření / Sharp MZ expansion system for floppy disks, printers and optional graphics upgrades

Napájení / Power: 100 V AC, 50/60 Hz, 50 W podle původního japonského štítku mého exempláře / 100 V AC, 50/60 Hz, 50 W according to my specimen's original Japanese rating label

Rozměry / Dimensions: Přibližně 410 × 470 × 270 mm (šířka × hloubka × výška), hmotnost přibližně 13 kg / Approximately 410 × 470 × 270 mm (width × depth × height), approximately 13 kg

Původní cena / Original price: Japonsko, 1. listopadu 1979: 268 000 jenů, oznámeno v říjnu 1979 / Japan, 1 November 1979: ¥268,000, announced in October 1979

Náš exemplář / Our machine

Česky / Czech:

Můj Sharp MZ-80C pochází přímo od prvního majitele z japonské prefektury Iwate. Dlouhá léta jej pečlivě udržoval, před prodejem vyčistil a v integrovaném magnetofonu CMT vyměnil řemínky. Počítač mi dorazil plně funkční a ve výborném stavu. Nemusel jsem na něm nic opravovat.

Na fotografiích je zelený obraz desetipalcového monitoru, původní klávesnice, výrobní štítek i odklopená horní část s elektronikou. Japonský štítek uvádí napájení 100 V, 50/60 Hz a příkon 50 W.

Vyfotografoval jsem jej také vedle svého Sharpu MZ-80K. Krásně je vidět rozdíl v klávesnici, barvách skříně i monitoru. Jeden z těchto dvou Sharpů jsem pracně renovoval, druhý se zachoval díky péči prvního majitele. 🙂

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My Sharp MZ-80C came directly from its first owner in Japan's Iwate Prefecture. He had cared for the machine over many years, cleaned it and replaced the belts in its built-in CMT cassette recorder before selling it. The computer arrived fully operational and in excellent condition, with no repairs needed on my part.

The photographs show the green ten-inch monitor, original keyboard, factory label and raised upper housing exposing the electronics. The Japanese rating plate specifies 100 V, 50/60 Hz and 50 W.

I also photographed it beside my Sharp MZ-80K. The differences in keyboard, enclosure colours and display are easy to see. One of these machines required extensive restoration, while the other was preserved through the care of its original owner. 🙂

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://news.mynavi.jp/article/history-6/

https://pc.watch.impress.co.jp/docs/topic/feature/1670963.html

https://akiba-pc.watch.impress.co.jp/docs/wakiba/retro/556262.html

https://idealine.info/sharpmz/mzovview.htm

https://www.iodata.jp/company/guidance/history/pick/article1980s.htm

https://tsujim.nagahama.shiga.jp/it/html/1970.html

https://itoi.jp/mz-80.html

https://www.idealine.info/sharpmz/mz-80k/manuals.htm

https://old.sharpmz.org/mz-80k/download/sm80k.pdf

https://www.minimachines.net/actu/sharp-mz-80c-119878

Fotodokumentace / Photo documentation

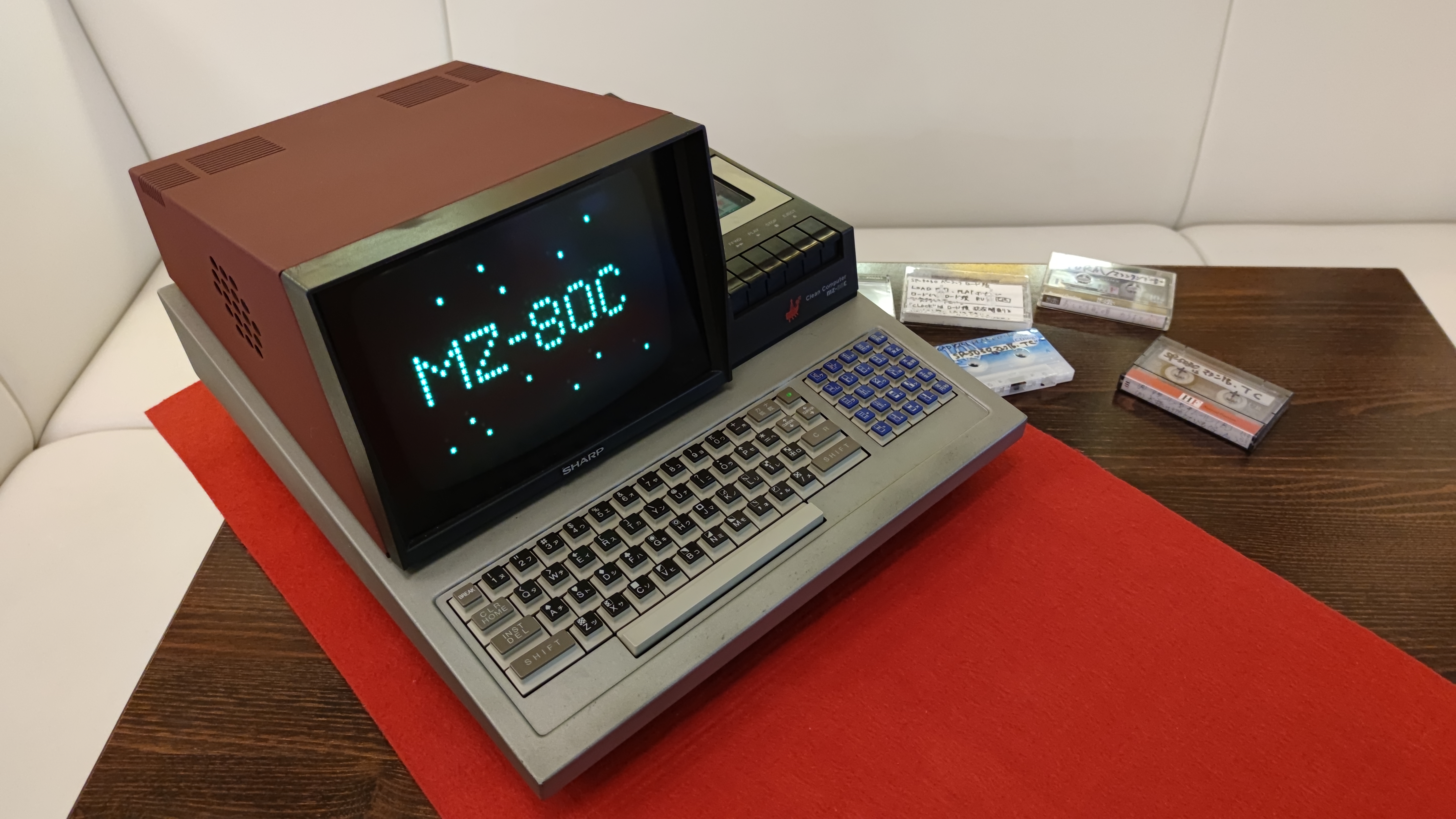

Sharp MZ-80C z roku 1979, funkční japonský Clean Computer na červené podložce, zelená obrazovka s nápisem MZ-80C a kazety vedle stroje / Working 1979 Japanese Sharp MZ-80C Clean Computer with green MZ-80C title screen and tapes beside the machine
Sharp MZ-80C při provozu se zelenou znakovou grafikou na obrazovce a několika původními kazetami na stole / Sharp MZ-80C running green character-based graphics with several original cassette tapes on the table
Sharp MZ-80C, detail původní japonské klávesnice s dlouhým mezerníkem, modrým numerickým blokem a nápisem SHARP na monitoru / Sharp MZ-80C close-up of original Japanese keyboard with long space bar, blue numeric keypad and SHARP lettering below display
Sharp MZ-80C, zadní stěna počítače s větracími otvory, japonským typovým štítkem a vestavěným vypínačem / Sharp MZ-80C rear view with cooling vents, Japanese rating label and integrated power switch
Sharp MZ-80C s odklopenou horní částí skříně jako kapota automobilu, viditelná základní deska pod funkčním monitorem / Sharp MZ-80C with upper casing raised like a car bonnet, motherboard exposed beneath working display
Sharp MZ-80C s odklopeným horním modulem a zeleným nápisem MZ-80C na funkční obrazovce, elektronika v dolní skříni / Sharp MZ-80C with raised upper module and green MZ-80C title on working screen, electronics visible in base
Sharp MZ-80C, detail původní osazené základní desky v dolní části skříně s paměťovými obvody a kabeláží / Sharp MZ-80C close-up of original populated motherboard in lower case with memory chips and cabling
Sharp MZ-80C, pohled do horní části odklopené skříně na desky elektroniky, kondenzátory a původní kabelové svazky / Sharp MZ-80C view inside raised upper housing showing electronic boards, capacitors and original wiring looms
Sharp MZ-80C, celkový pohled na odkrytou původní základní desku, paměťové obvody a černý kryt napájecí části / Sharp MZ-80C overview of exposed original motherboard, memory ICs and black power section cover
Sharp MZ-80C, čelní pohled na desetipalcový zelený CRT monitor, psací klávesnici s numerickým blokem a integrovaný magnetofon / Sharp MZ-80C front view showing ten-inch green CRT, typewriter-style keyboard with numeric keypad and built-in cassette recorder
Porovnání Sharp MZ-80K vlevo s bílým obrazem a maticovou klávesnicí a Sharp MZ-80C vpravo se zeleným CRT a psací klávesnicí / Side-by-side Sharp MZ-80K left with white display and grid keyboard, Sharp MZ-80C right with green CRT and typewriter keyboard
Sharp MZ-80C, pohled shora na kovový hnědý kryt monitoru, větrací otvory a rozložení klávesnice s magnetofonem / Sharp MZ-80C from above showing brown metal monitor enclosure, vents and layout of keyboard and cassette deck
Sharp MZ-80C, detail původního japonského výrobního štítku s údaji 100 V, 50/60 Hz, 50 W a sériovým číslem / Sharp MZ-80C close-up of original Japanese factory rating plate marked 100 V, 50/60 Hz, 50 W and serial number
Sharp MZ-80C, čelní pohled na odklopenou klávesnicovou a monitorovou část, přístup k základní desce a kazety po straně / Sharp MZ-80C front view of raised keyboard and monitor section, exposed motherboard and cassette tapes at the side
Sharp MZ-80C, čelní dokumentační fotografie otevřené skříně s odhalenou základní deskou a kazetovou mechanikou / Sharp MZ-80C front documentary view of open cabinet with exposed motherboard and cassette mechanism
Sharp MZ-80C, pohled na spodní stranu odklopené klávesnice a vnitřní elektroniku monitoru s propojovacími vodiči / Sharp MZ-80C view of underside of raised keyboard and internal display electronics with connecting wires
Sharp MZ-80C, detail základní desky s původními integrovanými obvody Sharp a pestrobarevnými konektorovými vodiči / Sharp MZ-80C motherboard close-up showing original integrated circuits and multicoloured connector wires
Sharp MZ-80C, šikmý pohled do otevřené skříně na původní desku elektroniky a odklopenou sestavu monitoru a klávesnice / Sharp MZ-80C angled view into open case showing original circuit board and raised monitor keyboard assembly
