Sharp MZ-821 (MZ-800)

Země / Country:
Japonsko / Japan
Rok / Year:
1984
Česky / Czech:
V říjnu 1984 představila japonská společnost Sharp na pařížském veletrhu SICOB novou generaci svých domácích osmibitových počítačů. Model MZ-800 se měl stát nástupcem úspěšné řady MZ-700 a především přinést skutečnou bitmapovou grafiku, více barev a podstatně lepší zvuk. Do britských obchodů dorazil počátkem roku 1985 a našel si příznivce také ve střední Evropě. V Československu se stal jedním z nejsnáze rozpoznatelných zahraničních osmibitů druhé poloviny osmdesátých let. Přestože patřil do rozsáhlé rodiny Sharp MZ, byl to výrazný technický krok kupředu, nikoli jen původní MZ-700 ve světlejší skříni.
Pod názvem Sharp MZ-800 se skrývalo několik konfigurací. Základní MZ-811 byl bez vestavěného datového zařízení. Nejznámější evropskou verzí se stal MZ-821 s kazetovým magnetofonem MZ-1T04 zabudovaným do pravé poloviny skříně. Existovaly také varianty s jednotkou Quick Disk, typickým dobovým médiem Sharpu, které se však lišily podle trhu a vybavení. Pro československé majitele byl právě MZ-821 běžnou volbou, protože s kazetami šlo používat počítač i bez drahých disketových periferií. Nový počítač byl z velké části kompatibilní s MZ-700, ale pro režimy MZ-800 nabízel vlastní grafiku, zvuk a software.
Uprostřed elektroniky pracuje osmibitový Sharp LH0080A, kompatibilní se Zilog Z80A, na frekvenci přibližně 3,55 MHz. Základní operační paměť činí 64 KB a u určitých rozšíření ji lze zvětšit. V samostatné obrazové paměti se nachází 16 KB VRAM, které je možné rozšířit na 32 KB. Počítač obsahuje 16 KB ROM s monitorem a systémovými rutinami. Sharp zde dál udržoval koncepci Clean Computer. Po zapnutí se nejprve aktivuje monitorovací program, zatímco konkrétní BASIC nebo jiné programové prostředí se načítá z kazety, disku nebo dalšího podporovaného zařízení. Existovaly varianty BASICu pro MZ-700 i nové režimy MZ-800, vedle nich také vlastní implementace CP/M označovaná P-CP/M.
Nejviditelnější novinkou byla obrazová část. Zatímco MZ-700 dokázal vytvářet barevné obrázky především skládáním znaků, MZ-800 už měl opravdové bitmapové grafické režimy. Se standardními 16 KB VRAM zobrazoval 320 × 200 bodů ve čtyřech barvách z palety šestnácti, případně 640 × 200 ve dvou barvách. Po rozšíření video RAM na 32 KB se zpřístupnil režim 320 × 200 se šestnácti barvami a také 640 × 200 se čtyřmi barvami. K dispozici byly textové režimy 40 nebo 80 sloupců a 25 řádků. Barevné RGB, kompozitní video a modulovaný televizní výstup usnadňovaly použití s různými typy obrazovek. Pro československé kutily i herní programátory představovalo rychlé grafické přepínání a rolování významné možnosti.
Stejný skok nastal ve zvuku. Starší jednoduchý bzučák nahradil programovatelný zvukový generátor Texas Instruments SN76489AN. Nabízel tři nezávislé tónové kanály a samostatný šumový generátor, takže hry mohly doprovázet hudba, rytmus i zvukové efekty. Dva joystickové porty využívaly běžné devítipinové konektory kompatibilní s rozšířenými dobovými ovladači Atari. Počítač disponoval paralelním rozhraním Centronics, rozšiřovacími sloty a konektory pro řadu zařízení včetně disketových mechanik, RAM disků, sériových rozhraní a Quick Disku. Díky tomu šlo z domácí sestavy postupně vytvořit vybavenější pracovní počítač.
Pozoruhodnou periferií byl originální čtyřbarevný plotr Sharp MZ-1P16. Na rozdíl od obyčejné jehličkové tiskárny používá skutečná kuličková pera, černé, modré, zelené a červené. Dovede psát text ve třech velikostech a kreslit jednoduché grafy či obrázky na úzkou roli papíru. Servisní příručka uvádí krok přibližně 0,2 mm, rychlost kolem deseti znaků za sekundu při nejmenším písmu a napájení 5 V z počítače. Externí jednotku bylo možné pomocí speciálního držáku připevnit k MZ-800. Nejde o stejný typ jako starší vestavěný plotr MZ-1P01 pro MZ-700, přestože princip kreslení čtyřmi pery je příbuzný.
Význam MZ-800 v Československu podrobně připomíná časopis Elektronika číslo 8 z roku 1988. Článek popisuje, že v roce 1987 se počítače objevily v běžné obchodní síti a už předtím je nabízela objednávková služba Tuzex. Uvádí cenu 7 800 Kčs za MZ-821 s magnetofonem a 6 600 Kčs za MZ-811 bez magnetofonu. Tuzexová nabídka měla samostatnou cenu 2 490 tuzexových korun. Je proto důležité nezaměňovat cenu v korunách za cenu v Tuzexu. V porovnání s tehdejšími československými platy to byly stále vysoké částky, ovšem Sharp přinášel grafiku, zvuk i softwarové vybavení konkurující zahraničním domácím počítačům.
Oblibu Sharpu udržovala mimo jiné silná domácí uživatelská komunita, výměna kazet, časopisecké návody a později moderní rozšiřující karty. Zvlášť zajímavá je Unicard Mk3b. Vychází z původního projektu Václava Peroutky a Michala Hučíka, na který navázal Bohuslav Nováček. Karta zasunutá do rozšiřujícího slotu dokáže spouštět programy MZF a MZT z microSD, napodobovat disketové mechaniky, Quick Disk nebo RAM disky a poskytuje VGA, USB, sériové rozhraní, Ethernet i další možnosti. Její obrazový výstup vzniká rekonstrukcí práce původních obrazových obvodů podle komunikace na sběrnici. Pro správné zobrazení grafiky Unicard Manageru na MZ-800 je podle instalační příručky doporučeno doplnit video RAM na 32 KB, tedy osadit dva další paměťové čipy typu 4416 nebo kompatibilní 4464.
Také mezinárodní příběh řady je zajímavý. V Japonsku se ve stejné době prodával Sharp MZ-1500, blízce příbuzný stroj s černou skříní, vestavěným Quick Diskem a odlišnou grafikou. Nelze jej tedy bez výhrad považovat jen za MZ-800 v jiné barvě. Pro evropské uživatele byla naopak charakteristická světlejší skříň s kazetovou mechanikou. Sharp MZ-821 tak dodnes připomíná zvláštní období československé počítačové historie, kdy technicky vyspělé zahraniční osmibity začaly pronikat z Tuzexu i do běžných domácností, kroužků a škol. Ve spojení s originálním plotrem, krabicemi a dobovým softwarem jde o velmi působivý sběratelský komplet. 🙂
English / Anglicky:
In October 1984, Japan's Sharp presented a new generation of home computers at the SICOB exhibition in Paris. The MZ-800 was intended to succeed the popular MZ-700 series and, above all, to introduce true bitmap graphics, more colours and substantially improved sound. It arrived in British shops in early 1985 and also gained a devoted following in Central Europe. In Czechoslovakia it became one of the most recognisable imported eight-bit computers of the second half of the 1980s. Although part of the large Sharp MZ family, it was a genuine technical advance rather than simply an MZ-700 in a redesigned case.
The Sharp MZ-800 name covered several configurations. The basic MZ-811 had no built-in data storage. The best-known European version was the MZ-821, equipped with the MZ-1T04 cassette recorder in the right-hand side of the case. Versions with a Quick Disk unit also existed, although the exact combinations varied by market. The MZ-821 was a practical choice for Czechoslovak owners because it could be used with inexpensive cassette tapes without requiring costly floppy-disk peripherals. The machine retained a high degree of compatibility with the older MZ-700, while its native MZ-800 mode offered new graphics, sound and software.
Inside is a Sharp LH0080A eight-bit processor compatible with the Zilog Z80A and clocked at approximately 3.55 MHz. Standard main memory was 64 KB with expansion possibilities, and video memory was 16 KB, expandable to 32 KB. The computer also had 16 KB of ROM containing the machine-code monitor and system routines. Sharp retained its Clean Computer philosophy. On power-up, a monitor program appeared first, while the required BASIC or other programming environment was loaded from cassette, disk or another supported device. There were BASIC versions supporting both the older MZ-700 and the new MZ-800 modes, alongside a specially adapted implementation of CP/M commonly called P-CP/M.
The graphics system was the most obvious advance. Whereas the MZ-700 created colour images mainly from character patterns, the MZ-800 introduced real bitmap modes. With the standard 16 KB of VRAM, it could display 320 × 200 pixels in four colours selected from a palette of sixteen, or 640 × 200 pixels in two colours. Expanding video RAM to 32 KB enabled the full 320 × 200 sixteen-colour mode and 640 × 200 in four colours. Text screens supported forty or eighty columns with twenty-five rows. RGB colour, composite video and modulated television outputs made the computer usable with a range of displays. Smooth scrolling and flexible display modes were particularly appealing to home programmers and game developers.
Sound improved just as dramatically. A Texas Instruments SN76489AN programmable sound generator replaced the old simple beeper. It offered three independent tone channels and a separate noise generator, allowing games to combine music, rhythms and sound effects. Two joystick ports used common nine-pin connectors compatible with period Atari-style controllers. The machine also provided a Centronics printer connection, expansion slots and support for floppy drives, RAM disks, serial interfaces and Quick Disk hardware. An ordinary home computer could therefore grow into a reasonably capable working system.
One particularly charming peripheral was the original Sharp MZ-1P16 four-colour plotter. Unlike a dot-matrix printer, it uses real ballpoint pens in black, blue, green and red. It can write text at three different character sizes and draw simple graphs or illustrations on narrow roll paper. The Sharp service manual specifies approximately 0.2 mm plotting resolution, around ten characters per second at the smallest size and a 5 V supply provided by the computer. An optional mounting bracket allowed the external unit to be fitted directly to an MZ-800. The MZ-1P16 should not be confused with the earlier built-in MZ-1P01 used with MZ-700 computers, although both use a related four-pen drawing principle.
The MZ-800's importance in Czechoslovakia was recorded in issue 8 of the magazine Elektronika in 1988. The article stated that these machines appeared in the ordinary retail network in 1987, having previously been offered through the Tuzex mail-order service. It listed CZK-era prices of 7,800 Kčs for the cassette-equipped MZ-821 and 6,600 Kčs for the basic MZ-811. The earlier Tuzex offer had a separate price of 2,490 Tuzex crowns. The ordinary retail price should not be confused with the Tuzex price. These were substantial sums compared with average Czechoslovak wages, but Sharp provided sophisticated graphics, sound and software possibilities unavailable on many domestic computers.
A dedicated user community, cassette software exchanges, magazine programming articles and later modern expansion hardware have helped keep the MZ-800 alive. A particularly useful modern accessory is the Unicard Mk3b. The original design came from Václav Peroutka and Michal Hučík, with Bohuslav Nováček developing the Mk3b version further. This plug-in card can load MZF and MZT programs from microSD, emulate floppy drives, Quick Disk and RAM disks, and provide VGA, USB, serial, Ethernet and other interfaces. Its VGA output reconstructs the original computer's display by observing communication on the expansion bus. The Unicard Manager installation guide specifically recommends expanding the MZ-800 video RAM to 32 KB by adding two 4416 or compatible 4464 memory chips for correct graphics display.
The international story is equally interesting. In Japan, Sharp offered the related MZ-1500, with a black case, built-in Quick Disk and important graphics-hardware differences. It was not simply an identical MZ-800 in another colour. European customers more commonly saw the pale case and cassette recorder of the MZ-821. Today, this machine recalls a distinctive moment in Czechoslovak computing history when powerful imported eight-bit computers gradually reached homes, clubs and schools. Together with its original plotter, packaging and period software, the MZ-821 makes an especially memorable collector's set. 🙂
Technické údaje / Specifications
Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan
Model: MZ-821 (MZ-800)
Rok / Year: 1984
Země / Country: Japonsko / Japan
Typ / Type: Evropský osmibitový domácí počítač řady MZ-800, verze MZ-821 s vestavěným kazetovým magnetofonem / European MZ-800 family eight-bit home computer, MZ-821 model with integrated cassette recorder
CPU: Sharp LH0080A, osmibitový procesor kompatibilní se Zilog Z80A / Sharp LH0080A, Zilog Z80A-compatible eight-bit CPU
Takt CPU / CPU clock: Přibližně 3,55 MHz, přesně asi 3,5469 MHz / Approximately 3.55 MHz, more precisely about 3.5469 MHz
RAM: 64 KB operační RAM, 16 KB VRAM v základu, můj kus rozšířen 2× TMS4416 na 32 KB video RAM / 64 KB main RAM, 16 KB VRAM standard, my machine upgraded to 32 KB VRAM with two TMS4416 chips
ROM: 16 KB ROM se zaváděcím monitorem, BASIC a další systémy se načítají z média / 16 KB ROM with boot monitor, BASIC and other systems loaded from storage
Operační systém / Operating system: Sharp MZ-800 Monitor, MZ-700 kompatibilní režim, BASIC načítaný z kazety nebo disku, volitelné P-CP/M, Unicard Manager z microSD / Sharp MZ-800 Monitor, MZ-700 compatible mode, cassette or disk-loaded BASIC, optional P-CP/M, Unicard Manager on microSD
Video / Graphics: 40/80 × 25 znaků, 320 × 200 ve 4 z 16 barev a 640 × 200 ve 2 barvách, po rozšíření VRAM na 32 KB až 320 × 200 v 16 barvách nebo 640 × 200 ve 4 barvách, RGB, kompozitní video, TV a Unicard VGA / 40/80 × 25 characters, 320 × 200 in 4 of 16 colours or 640 × 200 in 2 colours, with 32 KB VRAM up to 320 × 200 in 16 colours or 640 × 200 in 4 colours, RGB, composite, RF and Unicard VGA
Zvuk / Sound: Texas Instruments SN76489AN, 3 tónové kanály a 1 šumový generátor, interní reproduktor / Texas Instruments SN76489AN PSG, three tone channels plus noise generator, built-in speaker
Média / Storage: Vestavěný kazetový magnetofon MZ-1T04 přibližně 1 200 bitů/s, volitelné floppy, Quick Disk a RAM disky, Unicard Mk3b s microSD / Integrated MZ-1T04 cassette recorder at approximately 1,200 bits/s, optional floppy, Quick Disk and RAM disks, Unicard Mk3b with microSD
Rozhraní / Interfaces: RGB, kompozitní video, televizní RF, Centronics, 2× devítipinový joystick Atari, rozšiřující sběrnice, původní externí plotr MZ-1P16, Unicard Mk3b s VGA, RS-232C, USB, Ethernet a PS/2 / RGB, composite video, RF, Centronics, two Atari-compatible nine-pin joystick ports, expansion bus, original MZ-1P16 external plotter, Unicard Mk3b with VGA, RS-232C, USB, Ethernet and PS/2
Napájení / Power: Evropská síťová verze s vestavěným napájecím zdrojem, běžně 220–240 V AC, přesné údaje konkrétního štítku neověřeny / European mains version with internal PSU, normally 220–240 V AC, exact rating plate not verified
Rozměry / Dimensions: 440 × 305 × 109 mm, hmotnost přibližně 4,3 kg (MZ-821), plotr MZ-1P16 samostatně asi 1 kg / 440 × 305 × 109 mm, approximately 4.3 kg (MZ-821), MZ-1P16 plotter about 1 kg separately
Původní cena / Original price: ČSSR, běžný obchod 1987–1988: MZ-821 7 800 Kčs, MZ-811 6 600 Kčs, dřívější nabídka Tuzexu 2 490 TK / Czechoslovakia, ordinary retail 1987–1988: MZ-821 7,800 Kčs, MZ-811 6,600 Kčs, earlier Tuzex offer 2,490 TK
Náš exemplář / Our machine
Můj Sharp MZ-821 jsem dostal v roce 2015 od kamaráda Petra Kopeckého. Věnoval mi opravdu krásný a kompletní počítač s původními krabicemi, polystyrenovými výplněmi, manuály, mnoha audiokazetami s programy a originálním čtyřbarevným plotrem Sharp MZ-1P16. Takových darů si velmi vážím a na jejich dárce nezapomínám.
Počítač jsem důkladně vyčistil. Jedinou závadou byly oba joystickové porty, jejichž konektory se vytrhly z pájených spojů na základní desce. Poškozená místa jsem pečlivě znovu propájel a porty zprovoznil. Do počítače jsem také osadil dvě paměti TMS4416, kterými jsem rozšířil video RAM z 16 na 32 KB. Pro používání jsem si pořídil barevně sladěný joystick.

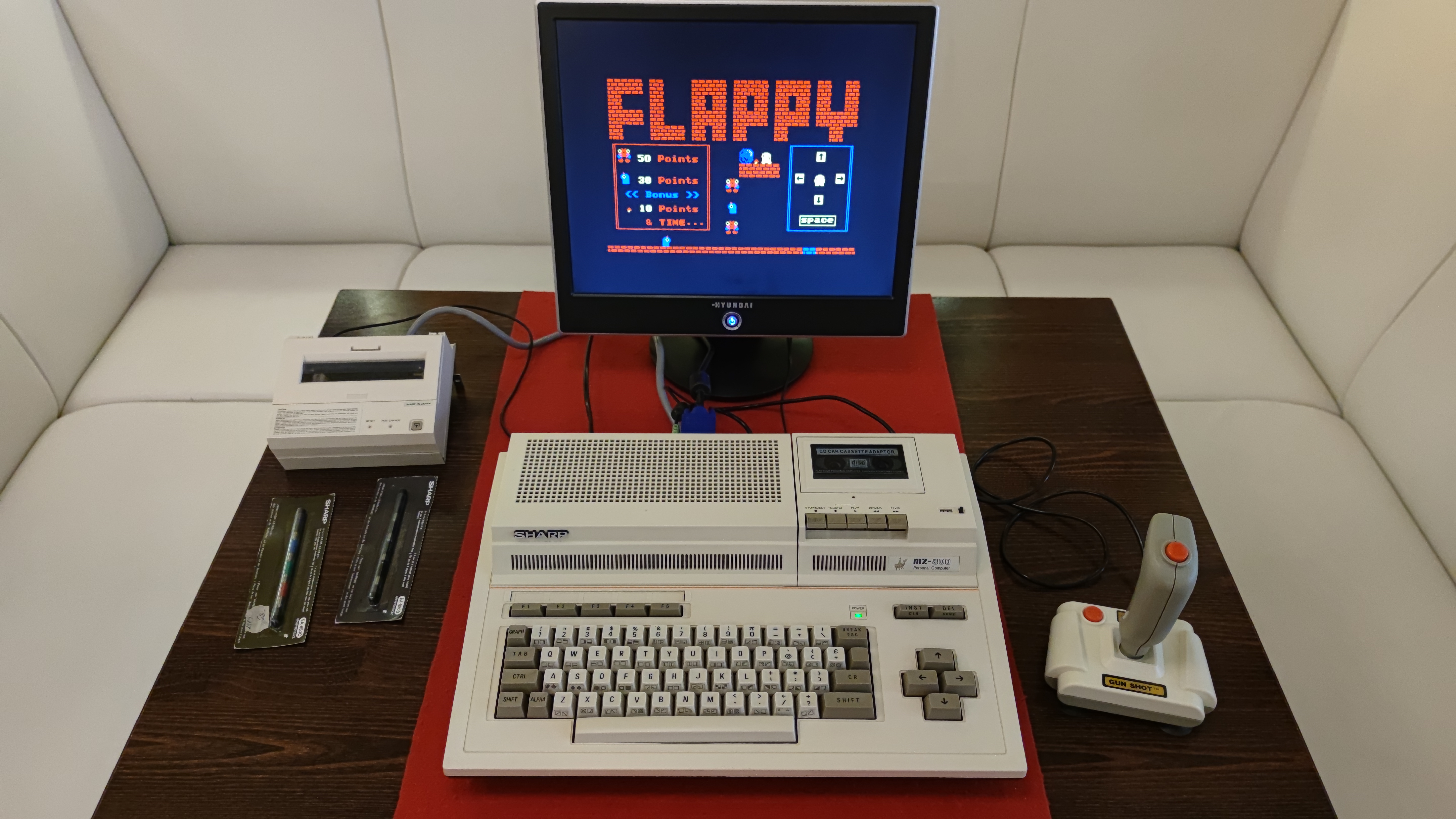

Od Martina Lukáška jsem získal moderní Unicard Mk3b, takže mohu připojit běžný VGA monitor a spouštět programy z microSD karty. Původní magnetofon, plotr a krabice samozřejmě zůstaly zachované. Na fotografiích je kompletní sestava, hry i vnitřní elektronika během opravy. Dnes je Sharp plně funkční a patří mezi moje oblíbené osmibity. 🙂
My Sharp MZ-821 was a gift from my friend Petr Kopecký in 2015. He gave me a wonderful complete computer with its original cardboard boxes, polystyrene inserts, manuals, many program cassettes and the genuine Sharp MZ-1P16 four-colour plotter. Gifts like this mean a great deal to me, and I never forget the people who contributed to my collection.
I cleaned the computer thoroughly. Its only actual fault involved the two joystick ports, whose connectors had broken away from their solder joints on the motherboard. I carefully resoldered the damaged connections and restored the ports to working order. I also fitted two TMS4416 memory chips to expand video RAM from 16 KB to 32 KB. To complete the setup, I found a joystick matching the colour of the case.
I obtained a modern Unicard Mk3b from Martin Lukášek, giving me VGA monitor output and the convenience of loading programs from a microSD card. The original cassette recorder, plotter and packaging are all preserved. The photographs show the complete system, games and internal electronics during the repair. Today the Sharp is fully operational and remains one of my favourite eight-bit computers. 🙂
Zdroje / Sources
https://www.8bity.cz/files/Sharp/elektronika_08_88.pdf
https://www.8bity.cz/files/Sharp/Sharp_MZ-800_Owners_Manual_OCR.pdf
https://www.8bity.cz/2014/sharp-mz-800-unicard-mk3b-fdd-qd-rd-rs-rtc-lan-vga/
https://sharpmz.zdechov.net/modules/dokuwiki/doku.php?id=cs:mz-800
https://mz-800.scav.cz/sharp_mz-800/sharp_mz-800.htm
https://wiki.oldcomp.cz/index.php?title=Sharp_MZ-800
https://www.manualslib.com/manual/872564/Sharp-Mz-800.html?page=37
https://idealine.info/sharpmz/mzovview.htm
https://www.sharpwiki.cz/doku.php?id=en:unicard:z50download
