Sharp PC-1500A

Země / Country:
Japonsko / Japan
Rok / Year:
1984
Česky / Czech:
Na přelomu sedmdesátých a osmdesátých let se objevily první skutečně programovatelné kapesní počítače. Japonský Sharp patřil k průkopníkům a s řadou PC-1500 vytvořil mimořádně zajímavý kompromis mezi vědeckou kalkulačkou, osobním počítačem a přenosnou kanceláří. Původní PC-1500 byl uveden v Japonsku v roce 1981, následně dorazil do dalších zemí. Jeho vylepšený nástupce PC-1500A se obvykle datuje do roku 1984. Při zachování téměř stejného vzhledu přinesl podstatně větší operační paměť. Zatímco základní PC-1500 nabízel přibližně 3,5 KB RAM, u modelu PC-1500A to bylo 8,5 KB. Tohle rozšíření dávalo uživatelům mnohem více prostoru pro vlastní programy.
Základem je osmibitový mikroprocesor Sharp LH5801 vyrobený technologií CMOS s nízkou spotřebou. Pracuje s krystalem 2,6 MHz, přičemž interní strojový cyklus má frekvenci 1,3 MHz. Přestože jej některé katalogy zjednodušeně připodobňují k procesorům Z80, má vlastní instrukční sadu a nelze ho označovat za běžný klon Zilogu. V ROM je 16 KB systémového programu včetně interpretu BASIC. Sharp PC-1500A má podle originální příručky 8,5 KB operační paměti, z toho přibližně 7,6 KB uživatelské oblasti. Pro běžný program BASIC je ve výchozím uspořádání k dispozici 5 946 bajtů. Pomocí zásuvných paměťových modulů bylo možné využitelnou paměť dále rozšiřovat. Známé byly například CE-151 se 4 KB, CE-155 s 8 KB a CE-161 se 16 KB.
Už samotný počítač je pozoruhodný. Měří přibližně 195 × 86 × 26 mm a váží kolem 375 gramů včetně baterií. Do jediného kompaktního těla se vešla malá klávesnice s písmeny a matematickými funkcemi, výkonný BASIC a monochromatický displej LCD s rozlišením 156 × 7 bodů. V běžném textovém režimu se na něj vejde 26 znaků v jediném řádku. Displej ale není omezen pouze na písmena. Dokáže zobrazovat i jednotlivé grafické body a kreslit jednoduché diagramy. Pro práci s grafikou byly k dispozici příkazy jako GCURSOR a GPRINT. Nešlo tedy jen o kalkulačku s pamětí, ale o samostatný programovatelný systém, na kterém šly tvořit výpočty, utility i jednoduché hry.
Nejzajímavějším příslušenstvím se stal Sharp CE-150. Na první pohled vypadá jako obyčejná dokovací základna, ale ve skutečnosti spojuje dva přístroje. Je v něm miniaturní čtyřbarevná tiskárna, přesněji souřadnicový plotr s opravdovými kuličkovými pery, a zároveň rozhraní pro magnetofon. Počítač se zasune do přední části základny a přes konektor může ovládat tisk, mechaniku per i přenos dat. V plotru jsou čtyři barvy, černá, modrá, zelená a červená. Program dokáže zvolit požadované pero a vytvářet texty, jednoduché technické kresby i matematické grafy. Zvolenou barvu řídí mimo jiné příkaz COLOR. Pera se pohybují po osách X a Y a kreslí na úzkou roli obyčejného papíru.
Servisní dokumentace CE-150 uvádí přesnost kroku 0,2 mm, tisk až kolem dvanácti znaků za sekundu a papír o šířce 58 mm. Při nejmenší velikosti písma lze využít až 36 znaků na řádek. Na dobový kapesní počítač je to mimořádná výbava. Je ovšem nutné si uvědomit, že vykreslování složitějšího obrázku je podstatně pomalejší než tisk několika textových znaků. Plotrovací mechanismus musí fyzicky vykreslit každý tah pera a přejet na další souřadnici. Na dlouhých výtiscích, například mapách a zeměkouli tvořené kružnicemi a souřadnicovou sítí, lze proto krásně sledovat celou mechanickou práci tiskárny. Malý stroj kreslí stejným principem jako mnohem větší technické plotry.
K CE-150 bylo možné připojit externí kazetový magnetofon Sharp CE-152. Ten používal běžné audiokazety, na které počítač ukládal programy i data. Přehrávání umožňovalo programy znovu načíst a pokračovat v práci. Propojení zahrnovalo signálové vedení pro záznam a čtení a případně dálkové ovládání magnetofonu. V sestavě tak bylo možné program nejen napsat a spustit, ale také trvale uložit, později jej načíst a vytisknout výsledek. Sharp nabízel také další moduly a příslušenství, například rozhraní CE-158 pro sériovou a paralelní komunikaci. Přes svoje malé rozměry byl PC-1500A skutečnou rozšiřitelnou platformou.
Jedním z největších dnešních nebezpečí kompletu je původní napájení tiskárny. Kapesní PC-1500A sám používá čtyři běžné články AA. Základna CE-150 však měla vlastní dobíjecí NiCd akumulátor složený z pěti článků po 1,2 V, tedy se jmenovitým napětím 6 V. Po více než čtyřiceti letech mohou články vytéci a jejich zásaditý elektrolyt začne napadat kontakty, vodiče i plošné spoje. Nejde o kyselinu, jak se někdy lidově říká, ale škody mohou být stejně vážné. Je proto velmi důležité tento akumulátor zkontrolovat včas. Původní elektronika plotru počítá s vlastním akumulátorovým napájením a jeho pouhé vyjmutí nemusí bez další úpravy zachovat všechny tiskové funkce.
Sharp PC-1500A s CE-150 a CE-152 dnes představuje krásnou ukázku toho, jak daleko se už v první polovině osmdesátých let dostala přenosná technika. V pouzdře bylo možné mít počítač, malou tiskárnu s barevnými pery, magnetofon, papír, kabely a dokumentaci. Sestava vypadá jako soubor drobných přístrojů, ale společně tvoří plnohodnotné programovatelné pracoviště. Oproti dnešnímu telefonu působí skromně, jenže okamžik, kdy začne malé barevné pero pomalu kreslit glóbus podle programu napsaného na kapesním počítači, má dodnes nezaměnitelné kouzlo. 🙂
English / Anglicky:
At the turn of the 1980s, the first genuinely programmable pocket computers began to appear. Japan's Sharp was among the pioneers, and the PC-1500 family became a remarkable compromise between a scientific calculator, personal computer and portable office system. The original PC-1500 appeared in Japan in 1981 and later reached other markets. Its improved successor, the PC-1500A, is generally dated to 1984. Although the external appearance changed very little, memory capacity increased substantially. The original model offered approximately 3.5 KB of RAM, whereas the PC-1500A provided 8.5 KB. This made a significant difference to anyone writing their own programs.
The computer is built around Sharp's LH5801 eight-bit CMOS microprocessor, designed for low power consumption. The oscillator runs at 2.6 MHz, while its internal machine-cycle rate is 1.3 MHz. Some general catalogues loosely compare the LH5801 to the Z80, but it has a different instruction set and should not be described as an ordinary Zilog clone. The computer contains 16 KB of system ROM, including its built-in BASIC interpreter. According to the original PC-1500A manual, the 8.5 KB of RAM provides around 7.6 KB of user area. In the standard configuration, 5,946 bytes are available for an ordinary BASIC program. Plug-in memory modules could expand the available storage. Examples included the 4 KB CE-151, 8 KB CE-155 and 16 KB CE-161.
The pocket computer is fascinating even on its own. It measures approximately 195 × 86 × 26 mm and weighs about 375 grams with batteries installed. Its compact case contains a miniature keyboard with letters and mathematical functions, a capable BASIC interpreter and a monochrome liquid-crystal display measuring 156 × 7 pixels. The display shows one line of twenty-six characters, but it can also address graphical dots for simple diagrams and plots. Commands such as GCURSOR and GPRINT allow software to draw directly on the LCD. This is far more than a calculator with a few stored formulas. Owners could write calculations, utilities and simple games on an entirely self-contained portable computer.
One of its most appealing accessories is the Sharp CE-150. At first sight it looks like a simple docking base, but it actually combines two peripherals. It contains a miniature four-colour printer, more precisely an X-Y plotter with real ballpoint pens, and also provides a cassette tape interface. The pocket computer fits into the front of the unit and can control pen selection, printing and data transfer. The pen mechanism uses black, blue, green and red. Software selects the required pen to create text, engineering-style drawings and mathematical graphs. The COLOR command is one way to control the chosen pen. Its mechanical carriage moves the pen along the X and Y axes to draw directly on a narrow roll of ordinary paper.
The original CE-150 service documents specify a step size of 0.2 mm, a printing speed reaching approximately twelve characters per second and paper 58 mm wide. Up to thirty-six characters fit on a line at the smallest font size. These are impressive features for an early pocket computer. However, complex graphics take much longer to draw than a few characters of text. The mechanism has to trace every line physically and move to each successive position. Long printouts such as maps, circular diagrams or a globe made from meridians and parallels reveal the delicate mechanical movements of the four-colour plotter. Despite its tiny size, it works on principles similar to those of much larger engineering plotters.
The CE-150 also allows a Sharp CE-152 external cassette recorder to be connected. This uses ordinary audio cassettes for saving programs and data. Recordings can be played back later so that stored software can be loaded into the computer again. The interface carries signals for recording and reading, and can also provide cassette remote control. The combined setup therefore lets the user write and run a program, save it permanently, reload it later and print its results. Sharp also offered other modules and accessories, including the CE-158 serial and parallel communications interface. For a machine of such small dimensions, the PC-1500A was remarkably expandable.
The original printer power system is also one of the greatest preservation risks today. The PC-1500A itself uses four ordinary AA cells, but the CE-150 docking printer had its own rechargeable NiCd battery pack made from five 1.2 V cells, rated at 6 V nominal. After more than four decades, old cells may leak and their alkaline electrolyte can attack contacts, wiring and printed circuit boards. This is not literally an acid leak, as sometimes described, but the damage can be equally destructive. Checking the battery pack early is therefore crucial for preserving the hardware. The original plotter electronics were designed around battery power, so simply removing the pack does not necessarily preserve every printing function without further electrical provision.
A complete Sharp PC-1500A with CE-150 and CE-152 demonstrates just how advanced portable technology had become in the first half of the 1980s. One carrying case could hold the pocket computer, miniature plotter, cassette recorder, paper, connecting cables and original documentation. These small devices together form a genuine programmable workstation. They may look humble beside a modern smartphone, but watching a tiny pen slowly draw a globe under the control of a BASIC program remains a wonderful mechanical spectacle. 🙂
Technické údaje / Specifications
Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan
Model: PC-1500A
Rok / Year: 1984
Země / Country: Japonsko / Japan
Typ / Type: Osmibitový kapesní počítač s BASICem v ROM a originálním čtyřbarevným plotrem Sharp CE-150 a magnetofonem CE-152 / Eight-bit programmable pocket computer with ROM BASIC, original Sharp CE-150 four-colour plotter and CE-152 tape recorder
CPU: Sharp LH5801, osmibitový nízkopříkonový CMOS procesor s vlastní instrukční sadou / Sharp LH5801, low-power eight-bit CMOS processor with its own instruction set
Takt CPU / CPU clock: Krystal 2,6 MHz, interní strojový cyklus 1,3 MHz / 2.6 MHz crystal oscillator, 1.3 MHz internal machine-cycle rate
RAM: Standardně 8,5 KB RAM, z toho přibližně 7,6 KB uživatelské paměti a 5 946 bajtů pro BASIC, podporuje externí moduly RAM / 8.5 KB standard RAM, approximately 7.6 KB user area and 5,946 bytes for BASIC programs, external RAM modules supported
ROM: 16 KB systémové ROM s BASICem / 16 KB system ROM with built-in BASIC
Operační systém / Operating system: Sharp PC-1500A BASIC v ROM, příkazy GCURSOR a GPRINT pro jednoduchou grafiku, COLOR pro výběr pera plotru / Sharp PC-1500A ROM BASIC, GCURSOR and GPRINT for graphics, COLOR command to select plotter pens
Video / Graphics: Monochromatický jednořádkový LCD, 26 znaků nebo 156 × 7 jednotlivých bodů / Monochrome single-line LCD, 26 characters or 156 × 7 individual pixels
Zvuk / Sound: Bez hudebního zvukového generátoru, jednoduché akustické funkce podle příslušenství / No dedicated musical sound generator, basic audible functions depending on accessories
Média / Storage: Externí kazetový magnetofon Sharp CE-152 přes tiskové a kazetové rozhraní CE-150, výměnné zásuvné paměťové moduly / External Sharp CE-152 cassette recorder via CE-150 printer and tape interface, removable plug-in memory modules
Rozhraní / Interfaces: Čtyřicetipinové připojení CE-150 pro čtyřbarevný plotr, kazetový vstup a výstup, volitelně CE-158 se sériovým RS-232C a paralelním rozhraním / Forty-pin CE-150 connection for four-colour plotter and cassette I/O, optional CE-158 RS-232C serial and parallel interface
Napájení / Power: Samotný PC-1500A používá 4 články AA (6 V), plotr CE-150 měl vlastní nabíjecí NiCd blok 5 × 1,2 V (6 V), z mého exempláře odstraněn kvůli vytečení, sestava nyní používána se síťovým napájením / PC-1500A uses four AA cells (6 V), CE-150 plotter originally had five 1.2 V NiCd rechargeable cells (6 V), removed from my set after leakage, system now used with external mains power
Rozměry / Dimensions: PC-1500A přibližně 195 × 86 × 26 mm, 375 g včetně baterií, CE-150 přibližně 330 × 115 × 50 mm a 900 g / PC-1500A approximately 195 × 86 × 26 mm and 375 g with batteries, CE-150 approximately 330 × 115 × 50 mm and 900 g
Původní cena / Original price: PC-1500A obvykle datován do roku 1984, cena se lišila podle trhu a příslušenství, původní přesná cena konkrétní sestavy není doložena / PC-1500A generally dated to 1984, retail price varied by market and accessories, exact original price of this set not documented
Náš exemplář / Our machine

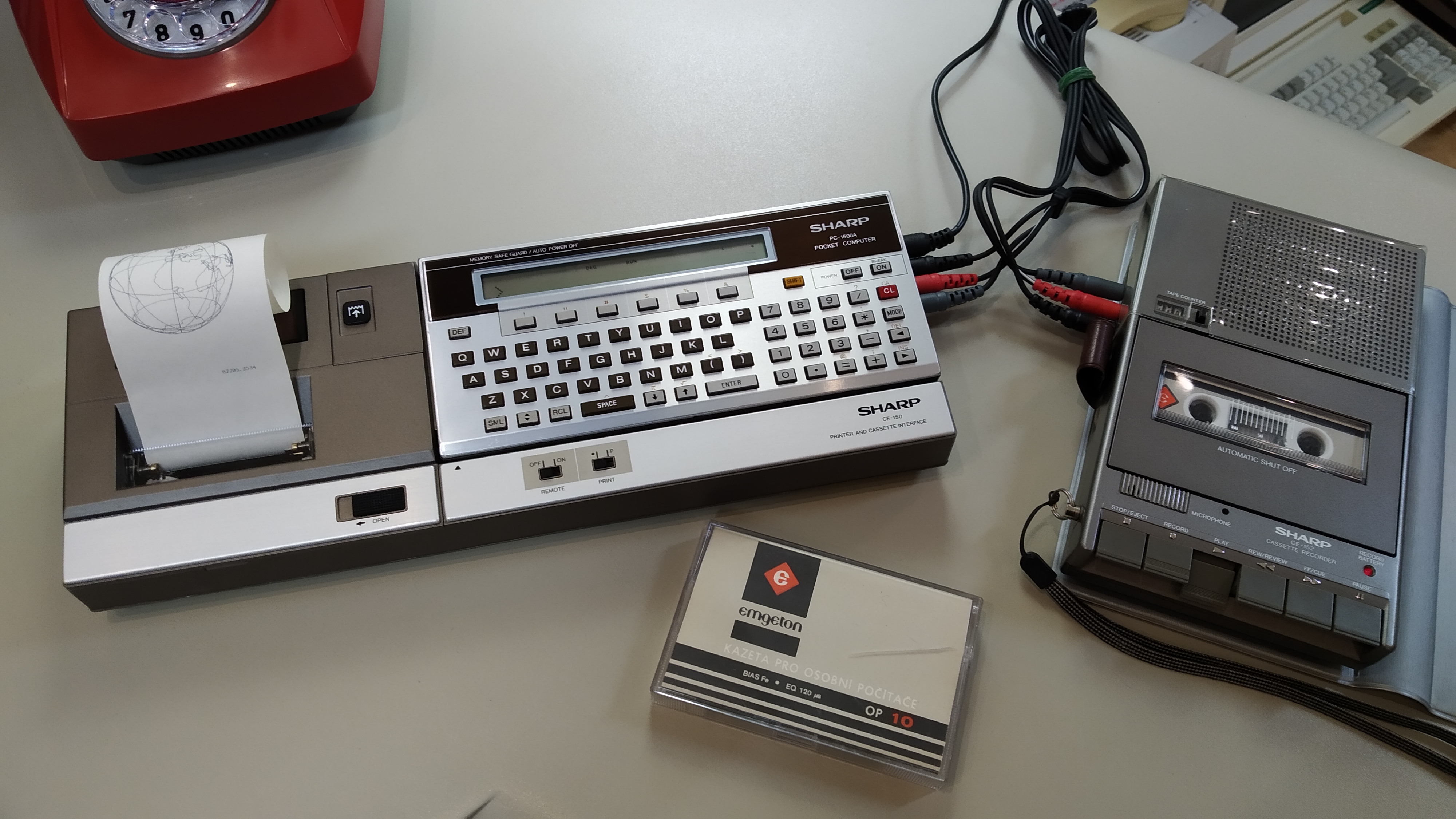

Můj Sharp PC-1500A mám jako krásný kompletní dobový set s původním čtyřbarevným plotrem CE-150, kazetovým magnetofonem CE-152, manuály, pouzdry a dalším příslušenstvím. Počítač byl funkční a dnes spolehlivě načítá programy z magnetofonu. Plotr také krásně tiskne, včetně složitějších obrázků. Na videu na YouTube je vidět, jak dlouho trvá vykreslení obyčejného glóbu jedním perem.
Nejdůležitější zásah ale přišel hned při převzetí. V jednotce CE-150 byl původní nabíjecí akumulátor silně vyteklý a zoxidovaný. Okamžitě jsem jej vyjmul, aby nepoškodil elektroniku. Měl jsem štěstí, že k nevratnému poškození desky nedošlo. Na posledních fotografiích je otevřený plotr, místo kolem akumulátoru a samotný vyjmutý článek. Sestavu dnes používám se síťovým napájením a je plně funkční. 🙂
Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.
My Sharp PC-1500A is a lovely complete period set with its original CE-150 four-colour plotter, CE-152 cassette recorder, manuals, carrying cases and accessories. The computer was already working, and it still loads programs reliably from cassette. The plotter also prints beautifully, including more elaborate illustrations. My YouTube video shows just how long it takes to draw an ordinary globe using a single pen.
The most important intervention was necessary immediately after I received the system. The original rechargeable battery pack inside the CE-150 was badly leaking and corroded. I removed it straight away to protect the electronics. Fortunately, the circuit board had escaped irreversible damage. The final gallery photographs show the opened plotter, the battery area and the removed battery pack. I now use the system with external mains power and it is fully functional. 🙂
At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.
