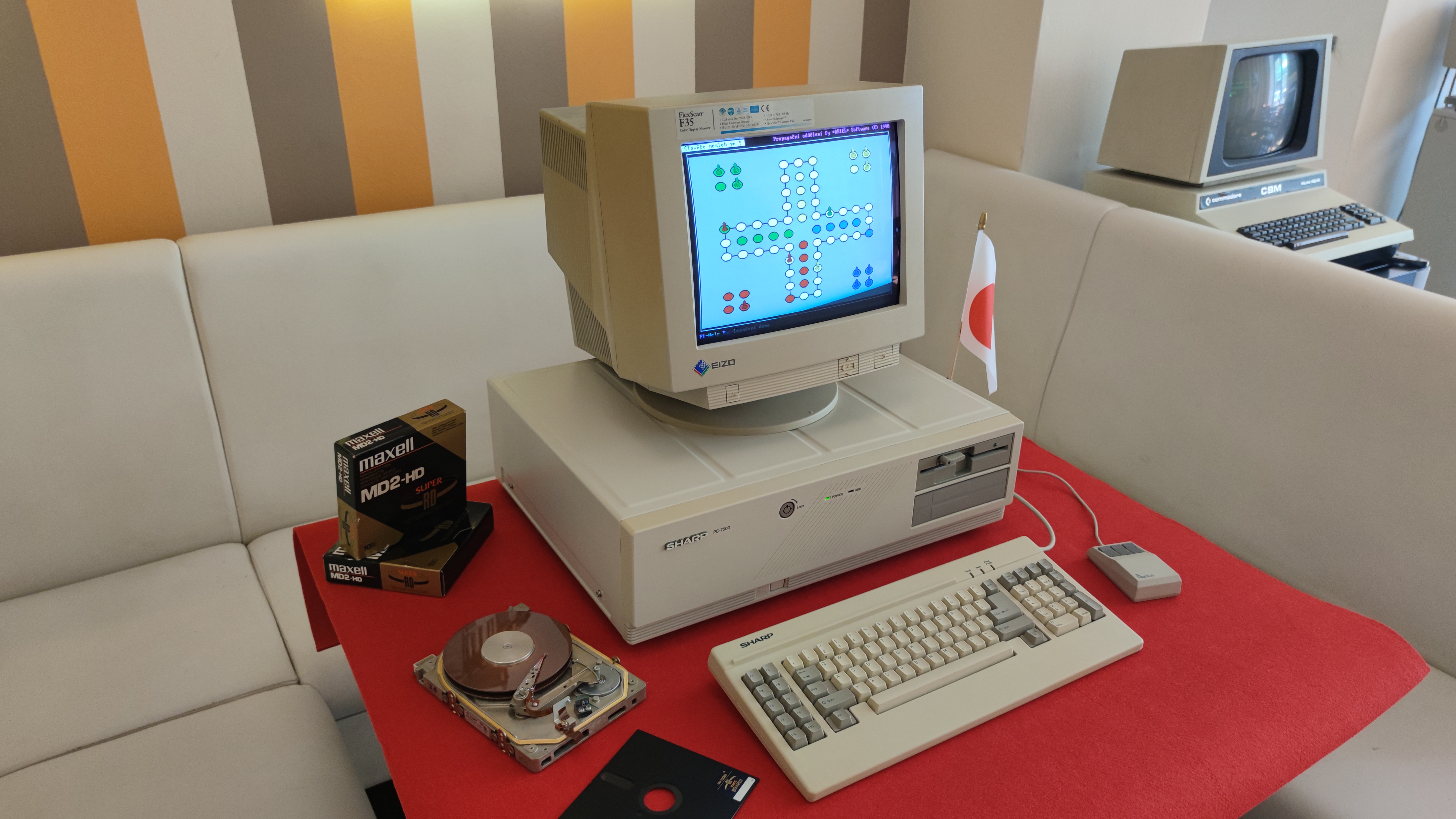

Sharp PC-7511 (řada PC-7500)

Země / Country:
Japonsko / Japan
Rok / Year:
1986
Česky / Czech:
V roce 1986 nebyl počítač s procesorem 80286, pevným diskem a barevným grafickým adaptérem ničím levným. Sharp PC-7500 přesto patřil ještě o třídu výš: masivní profesionální stolní počítač se značně neobvyklým vzhledem, kvalitní konstrukcí a cenou odpovídající podnikovému vybavení. Pod označením PC-7500 se prodávala modelová řada, zatímco PC-7511 byl její konkrétní člen dodávaný s pevným diskem. Na rozdíl od osmdesátkových domácích Sharpů MZ šlo tentokrát o skutečný počítač kompatibilní s IBM PC/AT.
O existenci a vybavení PC-7511 svědčí několik původních dokumentů. V říjnu 1986 jej norský přehled Mikrodata uváděl se 512 KB RAM, jednou disketovou mechanikou 1,2 MB, pevným diskem 20 MB a MS-DOS 3.1 za 43 572 norských korun. Italský časopis Sperimentare v prosinci 1986 označil PC-7500 za AT kompatibilní systém s volitelným taktem 6 nebo 8 MHz, 512 KB základní RAM rozšiřitelnými na 640 KB na desce a osmi sloty. Pevný disk byl u levnějšího PC-7501 za příplatek, zatímco PC-7511 jej měl standardně. Britský Practical Computing jej podrobně vyzkoušel v březnu 1987. Redakční sestava měla dokonce 40MB disk, takže dobová kapacita závisela na konkrétním trhu a konfiguraci.
Počítač používá šestnáctibitový procesor 80286 s taktem přepínatelným mezi 6 a 8 MHz. Mezi dobovými variantami procesoru 80286 existovaly také součástky AMD R80286 v keramickém pouzdře LCC. Samotná architektura 80286 dokáže adresovat mnohem více paměti než původní PC, ale v konkrétním počítači určuje možnosti osazení a využití paměti základní deska. PC-7511 se v dobových specifikacích dodával s 512 KB RAM, na základní desce rozšiřitelnými na 640 KB. Další operační paměť vyžaduje rozšiřující kartu. Případné tvrzení o 1 MB proto nesmí být zaměňováno s kapacitou standardně osazené systémové desky.
Významný byl i počet expanzních slotů. Uživatel měl k dispozici osm pozic, šest šestnáctibitových a dvě osmibitové ISA. Počítač mohl obsahovat diskový řadič, volitelné grafické karty a další podnikové periférie. Rozhraní tvořily zejména sériový port RS-232C a paralelní port Centronics. Pro technické a účetní aplikace byl důležitý také volitelný matematický koprocesor 80287. Podle grafické karty bylo možné využít monochromatické zobrazení kompatibilní s Hercules, barevnou EGA nebo později také VGA pomocí jiného adaptéru. Nejde o tři obrazové režimy samotné základní desky, ale o různé možnosti osazení.
Velkým technickým lákadlem zůstává původní pevný disk. Můj počítač má funkční NEC D5126, klasický 5.25" MFM winchester s rozhraním ST-506/ST-412. Podle odborného muzea IPSJ jej NEC uvedl v září 1984 a vyráběl s kapacitou 25,6 MB před formátováním. Běžně uváděná využitelná kapacita je přibližně 20 MB, někdy zaokrouhlovaná na 21 MB. Disk má dvě plotny, čtyři hlavy a průměrnou přístupovou dobu 85 ms. V době, kdy domácí osmibity stále běžně četly programy z kazet, představoval tento diskový systém úplně jinou kategorii práce. Konfigurace PC-7511 jej doplňovala 5.25" vysokokapacitní disketová mechanika o kapacitě 1,2 MB.
Základním prostředím byl MS-DOS 3.10 v úpravě pro Sharp spolu s GW-BASICem 3.11. Součástí servisního vybavení byla samostatná diagnostická disketa, která umožňovala konfigurovat hardware, testovat paměti, klávesnici, grafiku, mechaniky, sériový i paralelní port a nastavovat pevný disk. Bez ní může být dnes zprovoznění počítače značně nepříjemné, zejména pokud došlo ke ztrátě konfigurace a dochovaly se jen neúplné informace o DIP přepínačích. Archiv Sharp Users Clubu z roku 1996 výslovně popisuje získání originálního PC-7500 MS-DOS 3.10 a Extended Diagnostic Software a uvádí nabídku testovacích a formátovacích funkcí.
Zachované dobové záznamy ale dokládají i širší kompatibilitu. V oficiálních poznámkách společnosti Santa Cruz Operation k operačnímu systému XENIX System V 2.3.2 je Sharp PC-7511 jmenovitě uveden mezi podporovanými počítači třídy 286 AT. To neznamená, že měl každý prodaný PC-7511 XENIX instalovaný, ale potvrzuje, že nejde o pouhý stroj s procesorem 80286, nýbrž o počítač s provozní kompatibilitou přesahující běžný DOS.
Zvláštní pozornost si zaslouží vzácnost modelu. Na internetu se objevuje tvrzení, že bylo vyrobeno jen 380 kusů, ale nepodařilo se dohledat veřejný výrobní záznam Sharpu nebo jiný primární dokument, který by tuto hodnotu potvrzoval. Nelze proto uvádět 380 kusů jako prokázaný celosvětový náklad. PC-7511 se jistě dochoval v malém počtu sbírek a jeho veřejná dokumentace je neobvykle chudá. Není však pravda, že o něm neexistují žádné dobové prameny: dochovala se recenze z roku 1987, ceníky, popis servisního softwaru i záznamy o dalším exempláři.
V německém Güterslohu byly podle popisu projektu z roku 1988 dva počítače Sharp PC-7511 využity k měření a sledování teploty a kvality vody v krytém bazénu. S měřicími sondami a dálkovým přenosem údajů sloužily jako součást profesionálního monitorovacího systému.
English / Anglicky:
In 1986, a computer equipped with an 80286 processor, a hard disk and colour graphics was an expensive proposition. Sharp's PC-7500 series occupied the professional end of the market, offering a substantial, unusually styled desktop machine built for corporate use. PC-7500 was the family designation, the PC-7511 was a specific model supplied with a hard disk. Unlike Sharp's earlier eight-bit MZ home computers, this was a genuinely IBM PC/AT-compatible system.
Several surviving contemporary documents establish its specifications. The Norwegian magazine Mikrodata listed the PC-7511 in October 1986 with 512 KB RAM, one 1.2 MB floppy drive, a 20 MB hard disk and MS-DOS 3.1 for NOK 43,572. Italy's Sperimentare described the PC-7500 in December 1986 as AT-compatible with selectable 6 or 8 MHz operation, 512 KB of standard RAM expandable to 640 KB on the motherboard, and eight expansion slots. A hard disk was optional on the cheaper PC-7501 but standard on the PC-7511. The British magazine Practical Computing published a detailed review in March 1987. Its review configuration included a 40 MB hard disk, showing that actual equipment varied by market and period.
The central processor is a sixteen-bit 80286, switchable between 6 and 8 MHz. AMD also produced second-source R80286 processors, including ceramic LCC versions. The 80286 architecture can address far more than the original IBM PC's conventional memory limit, but installed capacity depends on a machine's motherboard and expansion cards. Contemporary PC-7511 specifications describe 512 KB fitted as standard and an on-board expansion to 640 KB. Additional memory beyond that limit requires an expansion board, a suggested maximum of 1 MB should not be confused with the normal motherboard configuration.
The system offered eight ISA expansion positions, six sixteen-bit and two eight-bit. They accommodated hard-disk controllers, display adapters and other professional hardware. The standard external connections included an RS-232C serial port and a Centronics-compatible parallel printer connection. An optional 80287 maths coprocessor could accelerate floating-point calculations in suitable software. Graphics depended on the installed adapter: period options included monochrome Hercules-compatible displays and EGA colour boards, while a later VGA adapter can also be fitted. These were different expansion configurations rather than built-in video modes of the motherboard.
One of the most interesting original components is the hard disk. One period hard disk of the relevant generation was the NEC D5126, a 5.25" MFM Winchester with an ST-506/ST-412 interface. The Information Processing Society of Japan's computer museum records NEC's introduction of this model in September 1984. Its unformatted capacity was 25.6 MB, while its normal formatted capacity is approximately 20 MB, sometimes loosely described as 21 MB. The drive has two platters, four heads and an average seek time of 85 ms. For a professional computer sold when many home machines were still dependent on cassette loading, it provided a quite different standard of usability. The PC-7511 was also equipped with a high-density 5.25" 1.2 MB floppy drive.
Sharp supplied its own MS-DOS 3.10 distribution and GW-BASIC 3.11. More unusual was the dedicated Extended Diagnostic Software diskette. This allowed technicians to configure the machine, test memory, keyboard, video, serial and parallel ports, floppy and hard-disk drives, and perform hard-disk setup and formatting. Restoring the computer without the original disk can be frustrating, especially when CMOS configuration data has been lost or DIP-switch information is incomplete. The Sharp Users Club documented the discovery of original PC-7500 MS-DOS 3.10 and diagnostic software in 1996 and recorded the utilities available on the system disk.
Surviving records also demonstrate the platform's wider compatibility. Official Santa Cruz Operation release notes for XENIX System V 2.3.2 specifically include the Sharp PC-7511 among the supported 286 AT-class machines. This does not mean that every PC-7511 was supplied with XENIX, it shows that the computer's compatibility extended beyond simply being able to boot DOS.
Production rarity is more difficult to establish. A claim that only 380 PC-7511 computers were manufactured circulates in collector accounts, but no original Sharp production record or other independent primary source confirming that total was found. The figure should therefore not be presented as an established worldwide production number. Surviving examples and published documentation are certainly uncommon, but the machine was not entirely forgotten: a contemporary review, price lists, service-software records and accounts of other rescued examples survive.
A documented 1988 project in Gütersloh, Germany, used two Sharp PC-7511 computers to monitor water temperature and quality at an indoor swimming pool. Connected to sensors and remote data transmission, they formed part of a professional monitoring system.
Technické údaje / Specifications
Výrobce / Manufacturer: Sharp Corporation, Japonsko, evropská distribuce Sharp / Sharp Corporation, Japan, distributed in Europe through Sharp
Model: PC-7511
Rok / Year: 1986
Země / Country: Japonsko / Japan
Typ / Type: Profesionální šestnáctibitový stolní počítač kompatibilní s IBM PC/AT, řada Sharp PC-7500, model PC-7511 s pevným diskem / Professional sixteen-bit IBM PC/AT-compatible desktop, Sharp PC-7500 series, hard-disk-equipped PC-7511
CPU: AMD R80286, licenční 80286 v keramickém pouzdře CLCC-68, volitelný matematický koprocesor 80287 / AMD R80286 second-source 80286 in ceramic CLCC-68, optional 80287 mathematical coprocessor
Takt CPU / CPU clock: Přepínatelný takt 6 nebo 8 MHz / Switchable 6 or 8 MHz
RAM: 512 KB standardně, na základní desce až 640 KB, můj exemplář má po výměně dvou vadných DRAM funkčních 640 KB, další rozšíření případně pomocí slotu / 512 KB standard, up to 640 KB on the motherboard, my computer now has 640 KB after two defective DRAM chips were replaced, further expansion requires a card
ROM: 32 KB BIOS a diagnostický firmware podle dobové britské specifikace / 32 KB BIOS and diagnostic firmware according to contemporary UK specifications
Operační systém / Operating system: MS-DOS 3.10 a GW-BASIC 3.11, originální diagnostická sada PC-7500 Extended Diagnostics, kompatibilita SCO XENIX 286 oficiálně doložena / MS-DOS 3.10 and GW-BASIC 3.11, original PC-7500 Extended Diagnostics, officially documented SCO XENIX 286 compatibility
Video / Graphics: Původní grafické karty Sharp CE-750A EGA (Kyocera) a ATI Graphics Solution 16800-B rev. 3 Hercules, obě zachovány, pro demonstraci dočasně osazena Trident VGA 512 KB / Original Sharp CE-750A EGA (Kyocera) and ATI Graphics Solution 16800-B rev. 3 Hercules adapters preserved, temporarily fitted with a 512 KB Trident VGA card for demonstration
Zvuk / Sound: Systémový reproduktor kompatibilní s IBM PC / IBM PC-compatible system speaker
Média / Storage: 5.25" disketová mechanika 1,2 MB a originální funkční 5.25" MFM winchester NEC D5126 přibližně 20 MB naformátovaných (25,6 MB před formátováním), ST-506/ST-412, s původním řadičem / 5.25" 1.2 MB floppy drive and original working 5.25" NEC D5126 MFM Winchester, approx. 20 MB formatted (25.6 MB unformatted), ST-506/ST-412, with its original controller
Rozhraní / Interfaces: ISA sběrnice 8 slotů, z toho 6× 16 bit a 2× 8 bit, sériové RS-232C, paralelní Centronics, řadič FDD a MFM HDD / Eight ISA expansion slots, six 16-bit and two 8-bit, RS-232C serial, Centronics parallel, floppy and MFM hard-disk controllers
Napájení / Power: Vestavěný síťový zdroj Hitachi, na mém exempláři datován 25. 10. 1986, vstupní napětí dle konkrétního výrobního štítku / Built-in Hitachi PSU, dated 25 October 1986 on my machine, mains rating depends on the individual label
Rozměry / Dimensions: 540 × 426 × 167 mm (šířka × hloubka × výška), podle dobové britské recenze / 540 × 426 × 167 mm (W × D × H), UK period review
Původní cena / Original price: Norský ceník říjen 1986: 43 572 NOK za PC-7511 se 20MB HDD, britské konfigurace roku 1987 i se 40MB HDD / Norwegian October 1986 price list: NOK 43,572 for PC-7511 with 20 MB HDD, 1987 British configurations also had 40 MB HDD
Náš exemplář / Our machine
Můj Sharp PC-7511, řada PC-7500, jsem koupil v Česku na Aukru. Prodejce jej omylem označil jako „Sharp MZ-7500“. Počítač má výrobní číslo 269 a původní německá klávesnice CE-750KG číslo 31. Získal jsem kompletní originální hardwarovou sestavu včetně funkčního 5.25" winchesteru NEC D5126 a jeho řadiče.
Po zapnutí vykazoval chyby paměti. Našel jsem dvě vadné DRAM Motorola 41256, vypájel je a nahradil novými čipy v paticích. Nyní počítač správně využívá 640 KB RAM. Očistil a rozleštil jsem skříň a zažloutlý plast klávesnice i čelního panelu zesvětlil postupně na slunci.
Dochovaly se i původní grafické karty Sharp CE-750A EGA od Kyocery a ATI Graphics Solution 16800-B rev. 3. Kvůli předvádění jsem je dočasně nahradil kartou Trident VGA s 512 KB, originály ale uchovávám. Chybějící původní software a manuály jsem později získal z USA. S pomocí GSETUP 3.1 a systémové diskety se mi podařilo počítač nastavit a spustit původní MS-DOS 3.1 z funkčního winchesteru NEC D5126.
I bought my Sharp PC-7511 from a Czech auction, where the seller had mistakenly listed it as a “Sharp MZ-7500”. Its system serial number is 269, and the original German CE-750KG keyboard has serial number 31. It is a complete original hardware configuration, including the working 5.25" NEC D5126 Winchester and its original hard-disk controller.
The machine initially reported a RAM fault. I located two defective Motorola 41256 DRAM chips, desoldered them and installed replacements in sockets. The computer now recognises and uses 640 KB RAM. I thoroughly cleaned and polished the metal case and used gradual sunlight treatment to reduce yellowing on the front panel and keyboard.
The original video boards also survive: a Kyocera-made Sharp CE-750A EGA colour card and an ATI Graphics Solution 16800-B revision 3. I temporarily fitted a 512 KB Trident VGA card for demonstrations and have kept both original graphics boards safely stored. I later acquired original software and manuals from the United States. Using GSETUP 3.1 and the appropriate boot disk, I configured the machine and restored booting from the working NEC D5126 hard disk into the period MS-DOS 3.1 environment.
Zdroje / Sources
https://www.worldradiohistory.com/UK/Practical-Computing/80s/Practical-Computing-1987-03-S-OCR.pdf
https://www.worldradiohistory.com/INTERNATIONAL/Sperimentare/Sperimentare-1986-12.pdf
https://www.stone-oakvalley-studios.com/uploads/0192b821/pc_mikrodata_10-1986.pdf
https://museum.ipsj.or.jp/en/computer/device/magnetic_disk/0041.html
https://www.stason.org/TULARC/pc/hard-drives-hdd/nec/D5126-20MB-5-25-HH-MFM-ST506.html
https://old.sharpmz.org/sucmags/sucmag_2014_06_v34n01.pdf
https://device.report/m/607ccde9ed70722db7a9e196f3d7341bca9f7ae501bcc5ca8de9490454dc7240.pdf
https://www.iser.fau.de/2024/06/04/neuzugang-mikroprozessor-amd-r80286-gehaeuse-lcc/
https://www.cpu-collection.de/?l0=co&l1=AMD&l2=80286
