Sharp X1 CZ-801C

Země / Country:
Japonsko / Japan
Rok / Year:
1983
Česky / Czech:
Sharp X1 CZ-801C patří k nejzajímavějším osmibitovým počítačům, které se v Japonsku objevily v první polovině osmdesátých let. Společnost Sharp tehdy vyvíjela dvě odlišné rodiny domácích počítačů současně. Řadu MZ měla na starosti především elektronická a počítačová část podniku, kdežto X1 vznikl ve spolupráci s televizní divizí. Proto se X1 od počátku prezentoval jako PC-TV, tedy spojení osobního počítače a televizní techniky. První Sharp X1 CZ-800C přišel v roce 1982. Kompaktnější X1C s typovým označením CZ-801C se začal prodávat 11. října 1983 za 119 800 jenů. Vyráběl se v kovově stříbrném a červeném provedení. Elegantní nízká skříň s integrovanou klávesnicí mu dala podstatně ucelenější vzhled než původní model s oddělenou klávesnicí.
Velkou novinkou X1C byla dostupnější konfigurace bez nutnosti dokupovat základní grafickou paměť. Původní X1 měl 48 KB grafické RAM jako volitelné rozšíření, zatímco CZ-801C ji obsahoval standardně. Operační paměť činila 64 KB. Dále měl počítač 4 KB textové VRAM a 6 KB RAM pro programovatelný generátor znaků PCG. Na tehdejší poměry se jednalo o promyšlenou kombinaci textové, grafické a znakové paměti. Zatímco evropské domácí počítače často zůstávaly u jednodušší obrazové architektury, Sharp umožňoval nezávisle pracovat s textovou a grafickou vrstvou a měnit podobu znaků během běhu programu. Právě tyto schopnosti využívaly náročnější japonské hry.
Procesorem je osmibitový Sharp LH0080A kompatibilní se Zilog Z80A na frekvenci 4 MHz. Vedle hlavního CPU pracují další malé řadiče řady 80C48 a 80C49. Zajišťují mimo jiné obsluhu klávesnice, magnetofonu a komunikaci s televizními periferiemi. ROM obsahuje 4 KB zaváděcího IPL programu a 2 KB znakových vzorů. Podobně jako u řady MZ není BASIC trvale zabudovaný do ROM. Po zapnutí se objeví IPL nabídka, ze které se vybírá médium pro spuštění. Programovací jazyk Hu-BASIC a další software se zavádějí z kazety nebo z volitelného disketového systému.
Grafika nabízí textové režimy 40 nebo 80 znaků na 25 řádcích a bitmapové rozlišení 320 × 200 či 640 × 200 bodů. Systém používá osm barev a může kombinovat textovou vrstvu, grafiku a při vhodném vybavení i televizní obraz. Programovatelný znakový generátor PCG dovoluje vytvářet vlastní znaky a grafické objekty. Není to hardwarová sprite jednotka v moderním smyslu, avšak umožňuje poměrně rychlé změny obrazových prvků. Zvuk vytváří tříhlasý programovatelný generátor rodiny AY-3-8910 s dalším šumovým kanálem. V kombinaci s barevnou grafikou a bohatou japonskou herní tvorbou vznikla platforma, která se mezi dobovými hráči těšila značné oblibě.
Právě vazba na televizi odlišuje Sharp X1 od běžného domácího osmibitu. Ve spojení s určeným televizním monitorem Sharp mohl počítač ovládat hlasitost, televizní kanály i plánované zapnutí a vypnutí přístroje. Obraz hry nebo textu šlo navíc položit přes televizní vysílání. Sharp tento systém propagoval jako PC-TV. Funkce však vyžadovaly odpovídající kompatibilní televizor nebo monitor s řídicím propojením. Samotný běžný RGB monitor takové možnosti automaticky neposkytoval. Základní videovýstup X1 je digitální RGB s úrovněmi TTL a horizontální synchronizací přibližně 15 kHz, nikoli běžný analogový VGA výstup. Pro propojení s monitorem vybaveným konektorem VGA je proto třeba respektovat konkrétní úrovně signálů a schopnosti přijímače.
Na pravé a horní straně počítače je charakteristický programově řízený kazetový magnetofon. Sharp používal elektromagnetické ovládání transportu, rychlé vyhledávání a rychlost přenosu přibližně 2 700 bitů za sekundu. V porovnání s mnoha tehdejšími osmibity šlo o pohodlné řešení. Mechanika měla možnost programového převíjení a vyhledávání záznamů, u konkrétního X1C však není vhodné bez dalšího dokladu slibovat automatické čtení obou stran kazety bez otočení. Paměťové i disketové rozšíření bylo možné připojit prostřednictvím dobového příslušenství. Počítač má také dvě joysticková rozhraní typu Atari a osmibitový paralelní tiskárnový port.
Model CZ-801C byl známý jako X1C neboli Active Type. Ve skříni byla připravena pozice pro volitelný vestavný malý plotr. V červnu 1984 následoval Sharp X1Cs CZ-803C, který se na první pohled podobal staršímu modelu, ale právě možnost vestavění plotru nahradil dvojicí rozšiřujících I/O portů. Existoval také X1D CZ-802C vybavený méně obvyklou třípalcovou disketovou mechanikou. Následná řada X1 Turbo posunula grafiku a systém ještě dál. V mnoha japonských domácnostech představoval X1 atraktivní herní i programátorský počítač, přestože se původní modely v Evropě oficiálně běžně neprodávaly. Stříbrný X1C z roku 1983 tak dnes připomíná nejen pozoruhodný japonský design, ale také dobu, kdy Sharp dokázal propojit vlastní počítač s funkcemi televizoru způsobem, který konkurence často ani nenabízela. 🙂
English / Anglicky:
The Sharp X1 CZ-801C belongs to one of Japan's most interesting eight-bit computer families of the early 1980s. At the time, Sharp was developing two different home-computer ranges in parallel. The MZ family was chiefly associated with its electronics and computing divisions, while the X1 was created with the television division. The X1 was therefore marketed from the beginning as a PC-TV, a combination of personal computing and television technology. The original Sharp X1 CZ-800C appeared in 1982. Its more compact successor, the X1C model CZ-801C, went on sale on 11 October 1983 for ¥119,800. It was available in metallic silver and red finishes. The low, elegant enclosure with integrated keyboard gave it a more unified appearance than the first X1 with a separate keyboard.
A major improvement was that the X1C no longer required customers to buy graphics memory separately. The original X1 offered 48 KB of graphics RAM as an option, whereas the CZ-801C included it as standard. Main RAM amounted to 64 KB, accompanied by 4 KB of text video memory and 6 KB of RAM for the Programmable Character Generator, or PCG. This was a sophisticated combination of separate text, graphics and character memory for its time. The computer could manipulate independent text and bitmap layers and redefine characters while a program was running. These facilities proved particularly useful in the more ambitious Japanese games written for the platform.
Its processor is the Sharp LH0080A, an eight-bit device compatible with the Zilog Z80A, running at 4 MHz. Additional small controllers from the 80C48 and 80C49 families handle keyboard scanning, cassette operation and aspects of television control. ROM contains a 4 KB Initial Program Loader and 2 KB of character patterns. Much like the Sharp MZ line, the X1 did not have BASIC permanently built into its ROM. On power-up, the IPL presents a selection of boot devices. Hu-BASIC and other software environments can then be loaded from cassette or an optional floppy-disk system.
The graphics system supports forty or eighty text characters over twenty-five rows, plus bitmap modes at 320 × 200 or 640 × 200 pixels. Eight colours are available, and text and graphics can be combined on the screen. With the proper display hardware, television video can also form another layer. The PCG permits programs to design their own character shapes and graphical objects. It is not quite a modern hardware sprite engine, but allows character-based objects to be modified quickly. Sound comes from a programmable generator of the AY-3-8910 family, offering three tone channels and an additional noise source. Together with colourful graphics and a substantial Japanese software library, these features gave the X1 a strong identity as a games and programming computer.
The relationship with television is what most clearly separates the X1 from a conventional home computer. When connected to a compatible Sharp television monitor, the machine could control volume, channels and timed switching of the television. Computer text or graphics could also be superimposed over a television picture. Sharp promoted these capabilities under the PC-TV name. They required a compatible television or display and appropriate control connection, however. An ordinary RGB monitor did not automatically support TV-control features. The X1's original video output is digital TTL-level RGB with a horizontal scanning frequency around 15 kHz, not the ordinary analogue VGA standard. Using a cable ending in a VGA connector therefore requires a monitor that accepts the relevant frequencies and electrical signal levels.
Another striking feature is the computer-controlled cassette recorder in the upper portion of the enclosure. Sharp used an electromagnetically operated transport with automatic program search and a transfer rate of approximately 2,700 bits per second. This made cassette loading considerably more convenient than on many other contemporary eight-bit computers. The mechanism could rewind and locate recordings under software control. However, there is insufficient evidence to claim that every X1C could automatically read both physical sides of a cassette without turning it over. External storage and other peripherals were also supported, including optional floppy systems. Two Atari-style joystick ports and an eight-bit parallel printer interface completed the standard equipment.
The CZ-801C was known as the X1C or Active Type. Its enclosure provided space for an optional compact internal plotter. In June 1984, the closely related Sharp X1Cs CZ-803C replaced that plotter provision with two expansion I/O ports while preserving a similar overall appearance. Another contemporary variant, the X1D CZ-802C, used an unusual three-inch floppy drive. The later X1 Turbo family brought further advances in graphics and system capabilities. Although the original X1 models were not commonly marketed in Europe, they were significant computers in Japan's home gaming and programming scene. Today, the metallic-silver X1C from 1983 stands as a distinctive example of Japanese industrial design and an era in which Sharp linked computers with television capabilities far beyond a simple monitor connection. 🙂
Technické údaje / Specifications
Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan
Model: X1 CZ-801C
Rok / Year: 1983
Země / Country: Japonsko / Japan
Typ / Type: Japonský osmibitový domácí počítač Sharp X1C z televizní divize, varianta CZ-801C s kazetovým magnetofonem a grafickou RAM / Japanese Sharp X1C eight-bit home computer from television division, CZ-801C version with cassette recorder and graphics RAM
CPU: Sharp LH0080A kompatibilní se Zilog Z80A, přídavné řadiče 80C48 a 80C49 / Sharp LH0080A compatible with Zilog Z80A, additional 80C48 and 80C49 controllers
Takt CPU / CPU clock: 4 MHz / 4 MHz
RAM: 64 KB operační RAM, 48 KB grafické RAM GRAM, 4 KB textové VRAM, 6 KB PCG RAM / 64 KB main RAM, 48 KB GRAM, 4 KB text VRAM, 6 KB PCG RAM
ROM: 4 KB IPL zaváděcí ROM a 2 KB znakové CG-ROM, BASIC se načítá z média / 4 KB IPL boot ROM and 2 KB character generator ROM, BASIC loaded from media
Operační systém / Operating system: Sharp IPL v ROM, Hu-BASIC načítaný z kazety nebo volitelného disketového systému / Sharp IPL ROM, Hu-BASIC loaded from cassette or optional floppy drive
Video / Graphics: Text 40/80 × 25 znaků, bitmapová grafika 320 × 200 či 640 × 200 v osmi barvách, PCG, původní digitální TTL RGB přibližně 15 kHz, vlastní kabel s VGA konektorem pro kompatibilní 15kHz monitor / 40/80 × 25 text, 320 × 200 or 640 × 200 eight-colour bitmap, PCG, original approximately 15 kHz digital TTL RGB, custom VGA-connector cable for compatible 15 kHz display
Zvuk / Sound: Programovatelný tříhlasý zvukový generátor AY-3-8910 nebo příbuzný PSG, šumový kanál, interní reproduktor / AY-3-8910 family programmable three-voice PSG with noise channel, built-in speaker
Média / Storage: Vestavěný programově ovládaný elektromagnetický kazetový magnetofon asi 2 700 bitů/s, volitelná externí disketová jednotka / Built-in software-controlled electromagnetic cassette recorder about 2,700 bit/s, optional external floppy drive
Rozhraní / Interfaces: Digitální RGB pro původní televizní monitor Sharp, TV řídicí rozhraní pro kompatibilní přístroje, 2 porty joysticku Atari, osmibitový Centronics, volitelný vestavný čtyřbarevný plotr, externí rozšíření / Digital RGB for original Sharp display, TV control with compatible equipment, two Atari joystick ports, eight-bit Centronics, optional integrated four-colour plotter, external expansion
Napájení / Power: Japonský původní model s vestavěným zdrojem pro 100 V AC, přesný štítek mého exempláře neověřen / Japanese domestic model with internal 100 V AC power supply, exact label on my machine not documented
Původní cena / Original price: Japonsko, 11. října 1983: 119 800 jenů / Japan, 11 October 1983: ¥119,800
Náš exemplář / Our machine
Můj stříbrný Sharp X1 CZ-801C jsem koupil v Řecku jako netestovaný kus. Byl velmi špinavý a nefungoval mu vestavěný kazetový magnetofon, který jsem opravil. Celý počítač jsem důkladně vyčistil. Největší závadou se ovšem ukázaly paměti RAM. Po načtení hry se místo správného obrazu objevovala změť barevných artefaktů a nesmyslných znaků. Chybné paměti se podařilo najít a vyměnit, takže dnes počítač znovu funguje správně.
Vyrobil jsem si k němu také vlastní propojovací kabel zakončený konektorem VGA pro vhodné monitory s horizontálním kmitočtem 15 kHz. Nejde o standardní PC VGA výstup, kabel slouží pro připojení původního obrazového signálu Sharpu k kompatibilnímu displeji.

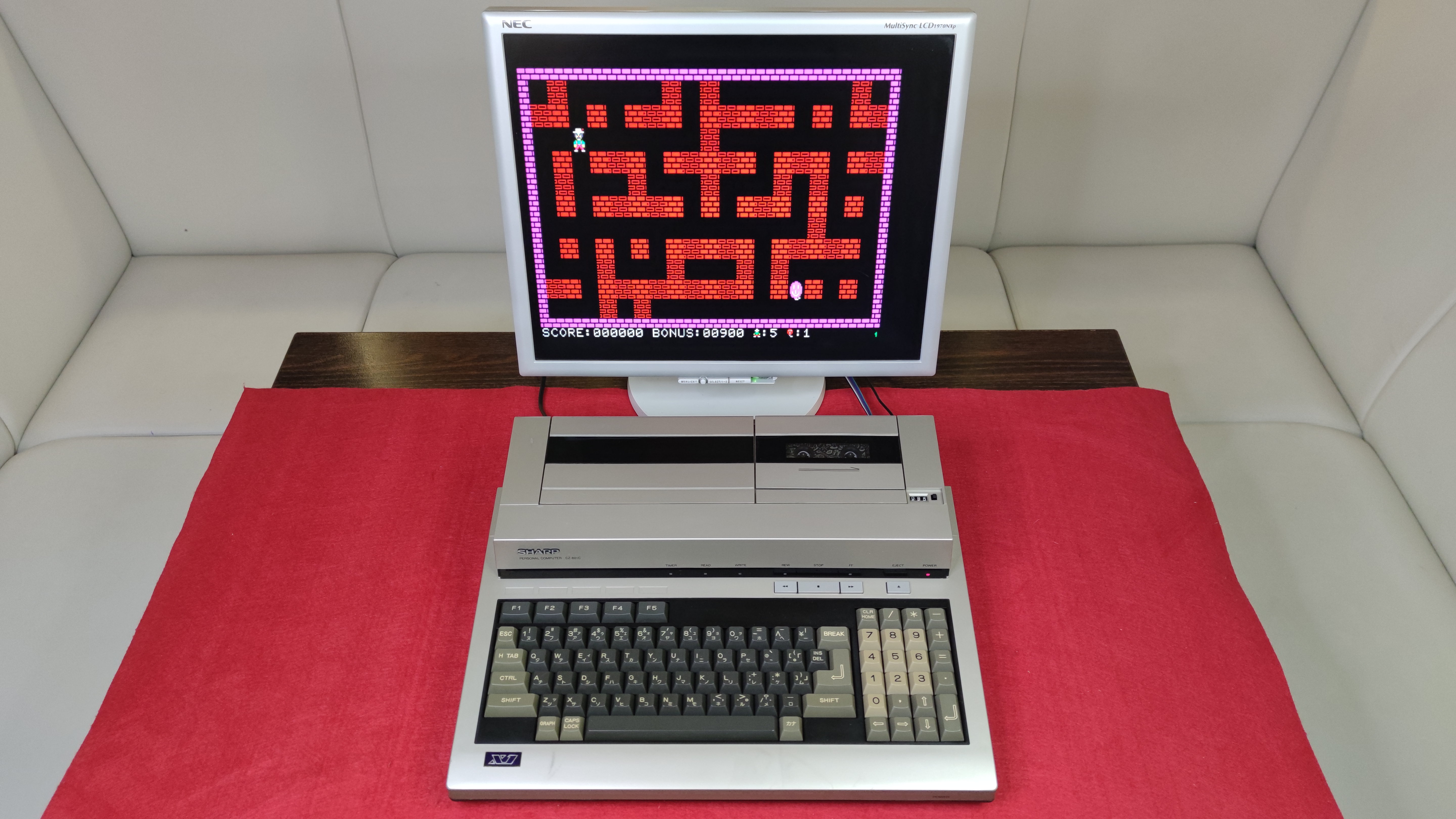

Ve sbírce mám i červený Sharp X1 CZ-803C z roku 1984. Oba počítače jsem vyfotografoval vedle sebe, aby byly dobře vidět rozdíly mezi jejich skříněmi a výbavou. Galerie ukazuje hotový funkční CZ-801C, srovnání obou modelů, původní elektroniku i rozebraný magnetofon během opravy. 🙂
I bought my metallic-silver Sharp X1 CZ-801C in Greece as an untested machine. It was very dirty and its built-in cassette recorder did not work, so I repaired the mechanism and cleaned the computer thoroughly. The most serious problem turned out to be faulty RAM. After loading a game, the screen filled with colourful artifacts and meaningless characters instead of displaying the correct picture. I located and replaced the faulty memory chips, restoring normal operation.
I also made my own video cable ending in a VGA connector for compatible monitors with a 15 kHz horizontal scan rate. This is not a standard PC VGA output. The cable is intended to connect the Sharp's original video signal to a suitable display.
I also own the red Sharp X1 CZ-803C from 1984. I photographed the two computers side by side to show their case designs and differences. The gallery documents the fully working CZ-801C, the comparison with its red successor, the original internal electronics and the dismantled cassette recorder during repair. 🙂
