Sharp X1 CZ-803C

Země / Country:
Japonsko / Japan
Rok / Year:
1984
Česky / Czech:
Japonský Sharp X1Cs s typovým označením CZ-803C patří k nejzajímavějším domácím osmibitům své doby. Uveden byl v červenci 1984 za 119 800 jenů a navázal na model X1C CZ-801C z předchozího roku. Na první pohled oba počítače vypadají velmi podobně. Mají integrovanou klávesnici, vysokou horní část s programově řízeným magnetofonem, prostorný numerický blok a pro Sharpy typické technicky elegantní provedení. X1Cs se prodával v kovově stříbrné i výrazné vínově červené barvě. Právě červené provedení, v japonských materiálech označované jako rose red, patří k nejpůsobivějším barevným kombinacím tehdejších počítačů. Model byl určen především pro domácí japonský trh a do Evropy se oficiálně běžně nevyvážel.
Rodina X1 má u Sharpu zvláštní postavení. Nevznikla ve stejné vývojové větvi jako známé počítače Sharp MZ. Za X1 stála televizní divize společnosti, která už v roce 1982 představila první model CZ-800C pod marketingovým označením PC-TV. Nešlo o samoúčelný reklamní slogan. Počítač se mohl propojit s vhodným televizním monitorem Sharp, ovládat vybrané televizní funkce a zobrazovat počítačový obraz přes vysílání. S kompatibilním monitorem bylo možné řídit hlasitost, přepínat kanály i používat překryv superimpose. Samotný X1Cs z těchto vlastností těžil, ačkoli pro jejich plné využití bylo nezbytné zvláštní televizní příslušenství. Obyčejný RGB monitor zajistil počítačový obraz, nikoli automaticky všechny televizní funkce.
Po technické stránce X1Cs nepřinesl výrazně rychlejší procesor. Zachoval osmibitový Sharp LH0080A kompatibilní se Zilog Z80A na 4 MHz. V základní výbavě je 64 KB hlavní RAM, 48 KB grafické RAM, 4 KB textové paměti a dalších 6 KB pro programovatelný generátor znaků PCG. Základní ROM tvoří 4 KB zaváděcího IPL a 2 KB znakové ROM. Hu-BASIC není součástí ROM, ale načítá se z kazety nebo z volitelného diskového zařízení. Oproti dražšímu X1Ck CZ-804C není u běžného X1Cs japonská znaková ROM kandži první úrovně osazena standardně. Výbava tak měla jasně vymezené cenové i funkční stupně.
Nejpodstatnější hardwarový rozdíl oproti CZ-801C se skrývá v rozšiřitelnosti. Starší X1C počítal s prostorem pro vestavný malý čtyřbarevný plotr. U X1Cs výrobce tuto možnost nahradil dvěma rozšiřujícími I/O porty. Zachoval přitom většinu základních funkcí, podobnou skříň a stejnou cenu 119 800 jenů. Vedle nového X1Cs se v roce 1984 prodával i X1Ck s rozšířením o ROM japonských znaků kandži za 139 800 jenů. Pro uživatele mělo rozšíření periferních možností často větší hodnotu než vestavná tiskárnička, zejména při použití externích diskových jednotek a dalších doplňků. Díky tomu představoval X1Cs spíše promyšlenou praktickou revizi než zcela novou platformu.
Obrazová část zůstala na rok 1984 velmi slušná. Počítač podporuje text ve 40 nebo 80 sloupcích a bitmapovou grafiku 320 × 200 či 640 × 200 bodů v osmi základních barvách. Grafická VRAM je u této verze osazena standardně. Vedle ní pracuje oddělená textová paměť a PCG RAM, do níž lze zapisovat uživatelské znakové vzory. Obrazový systém tedy není odkázán pouze na pevnou sadu znaků. Pro hry a kreslicí programy to byla významná výhoda. Zvuk vytváří tříhlasý generátor PSG rodiny General Instrument AY-3-8910 s šumovým kanálem. Modely X1 Turbo z konce roku 1984 přidaly vyšší rozlišení 640 × 400, původní X1Cs však takovým režimem ve standardní výbavě nedisponuje.
Digitální RGB obraz z původního X1 používá řádkový kmitočet přibližně 15 kHz. Proto je třeba odlišovat původní signál počítače od novodobého rozhraní VGA. Konektor DE-15, běžně označovaný jako VGA, lze při správném zapojení použít pro vhodný monitor podporující původní synchronizační frekvenci a příslušné elektrické úrovně. Neznamená to ovšem, že lze Sharp X1Cs pouhým kabelem připojit k libovolnému běžnému VGA monitoru. Pro originální televizní funkce bylo navíc nutné samostatné řídicí propojení a kompatibilní televizní monitor Sharp. Právě tato kombinace počítačového obrazu, ovládání televize a možnosti překryvu obrazu zůstává charakteristickým znakem celé rodiny X1.
Další technickou zvláštností je vestavěný magnetofon, který se nepoužívá jako obyčejný přenosný přehrávač. Transport se ovládá elektronicky a počítač si může sám vyhledat začátek záznamu, spustit čtení, zastavit pásku a převinout ji. Přenos dat dosahuje přibližně 2 700 bitů za sekundu, na svoji dobu tedy velmi dobré rychlosti. Samostatný pomocný mikrokontrolér řady 8048/8049 obstarává také klávesnici a část funkcí televizního řízení. V zapojení jsou dva výkonové režimy, hlavní napájení pomocné elektroniky a zvláštní zapnutí samotného procesoru, díky čemuž některé funkce ovládání televizoru mohly pracovat i při vypnutém hlavním počítači. To však samo o sobě nedokazuje automatické čtení obou fyzických stran kazety bez jejího otočení.
Původní dobový software zahrnoval kazetový Hu-BASIC CZ-8CB01 a disketový Hu-BASIC CZ-8FB01. Uživatel mohl dále používat hry na kazetách i externí diskové příslušenství. Historie řady pokračovala prostřednictvím modelů X1F a X1G, později X1 Turbo a X1 Turbo Z, a nakonec úplně jiné, šestnáctibitové řady Sharp X68000. V rámci původních kompaktních X1 zůstává CZ-803C pozoruhodným strojem. Má osobitý design, rychlý kazetový systém, osmibarevnou grafiku a dva nové I/O porty. Kdo může vedle sebe postavit stříbrný CZ-801C a červený CZ-803C, má navíc jedinečnou možnost sledovat, jak Sharp mezi lety 1983 a 1984 změnil priority jedné neobyčejné japonské počítačové rodiny. 🙂
English / Anglicky:
The Japanese Sharp X1Cs, model CZ-803C, is among the most distinctive eight-bit home computers of its era. Introduced in July 1984 for ¥119,800, it followed the X1C CZ-801C from the previous year. At first glance the two machines are extremely similar. Both have an integrated keyboard, a raised upper section with a software-controlled cassette recorder, a large numeric keypad and Sharp's characteristic restrained industrial design. The X1Cs was sold in metallic silver and a striking deep-red finish. The red version, described as rose red in Japanese material, is one of the more memorable colour schemes of its time. This model was aimed mainly at Japan and was not commonly exported through official European retail channels.
The X1 family occupies a special place in Sharp's history. It was not designed by the same division as the company's familiar MZ computers. The television division was responsible for the X1, whose first model, CZ-800C, appeared in 1982 under the PC-TV name. That was more than an advertising slogan. With an appropriate Sharp television monitor, the computer could control selected television functions and overlay its computer graphics onto a TV picture. A compatible display allowed volume and channel control as well as the superimpose video function. The X1Cs inherited this unusual concept, but these advanced features required the correct television hardware. A conventional RGB monitor could show the computer's picture, not automatically provide all of its TV-control functions.
Technically, the X1Cs did not introduce a faster main processor. It retained Sharp's eight-bit LH0080A, compatible with the Zilog Z80A, running at 4 MHz. Standard memory consisted of 64 KB of main RAM, 48 KB of bitmap graphics memory, 4 KB of text video memory and 6 KB for the Programmable Character Generator. A 4 KB Initial Program Loader and a 2 KB character ROM formed the basic firmware. Hu-BASIC was loaded from cassette or an optional floppy drive rather than being permanently included in ROM. Unlike the more expensive X1Ck CZ-804C, an ordinary X1Cs did not include first-level kanji ROM as standard. Sharp therefore offered clearly differentiated combinations of features and price.
The most important difference from the CZ-801C is the provision for expansion. The earlier X1C reserved space for a small optional four-colour plotter inside the case. On the X1Cs, Sharp replaced that option with two expansion I/O ports. Most core functions, the compact enclosure and even the ¥119,800 launch price remained the same. The X1Ck, introduced alongside it in 1984, added kanji ROM at a higher price of ¥139,800. For owners seeking external disk drives and other peripherals, more flexible I/O could be more useful than a miniature built-in plotter. The X1Cs was consequently a practical revision of an established system rather than an entirely new computer platform.
The display capabilities remained impressive in 1984. The computer offers forty- or eighty-column text alongside bitmap graphics at 320 × 200 or 640 × 200 pixels in eight basic colours. Unlike the earliest X1, its bitmap RAM was included as standard. Separate text memory and PCG RAM allowed software to define graphical character shapes while using full-colour bitmap graphics. That flexibility made the platform attractive for Japanese games and drawing applications. Sound is generated by a three-voice PSG in the General Instrument AY-3-8910 family, with an additional noise source. Later X1 Turbo models introduced 640 × 400 high-resolution graphics, but this was not a standard mode on the original X1Cs.
The original X1 digital RGB video operates with a horizontal scan rate around 15 kHz. It is therefore important to distinguish its original signal from the much later ordinary VGA standard. A DE-15 connector, commonly called VGA, can be used in a custom lead for a suitable monitor when the frequencies, pin assignments and electrical levels are compatible. This does not mean that a simple lead will make the X1Cs work with every PC VGA display. Likewise, original PC-TV features required an additional control connection and a compatible Sharp television monitor. The combination of computer graphics, TV control and picture overlay was what made the X1 family so unusual.
The built-in cassette mechanism is another distinctive feature. Rather than behaving like an ordinary portable recorder, its tape transport is electronically controlled by the computer. Software can locate the start of a recording, load data, stop and rewind the cassette. Its data rate is approximately 2,700 bits per second, which was fast for the time. An auxiliary controller from the 8048/8049 family helps manage the keyboard, cassette and aspects of television control. The system has separate power-control stages, allowing selected TV-related controls to remain active even when the main Z80 is not running. This feature should not be confused with proven automatic access to both physical cassette sides without turning the tape over.
Original software included cassette Hu-BASIC CZ-8CB01 and disk Hu-BASIC CZ-8FB01, with a wide range of games on tape and optional external disk systems. The family subsequently evolved through the X1F and X1G, the more advanced X1 Turbo and X1 Turbo Z and, much later, Sharp's very different sixteen-bit X68000 family. Among the original compact X1 computers, the CZ-803C remains particularly appealing. It combines memorable styling, a fast cassette recorder, colourful eight-bit graphics and two expansion ports. Displaying a metallic-silver CZ-801C beside a rose-red CZ-803C is also an excellent way to see how Sharp refined the priorities of this unusual Japanese computer family between 1983 and 1984. 🙂
Technické údaje / Specifications
Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan
Model: X1 CZ-803C
Rok / Year: 1984
Země / Country: Japonsko / Japan
Typ / Type: Japonský osmibitový počítač Sharp X1Cs, kompaktní televizní počítač PC-TV z roku 1984, vínově červená varianta CZ-803C / Japanese eight-bit Sharp X1Cs compact PC-TV home computer, 1984 rose-red CZ-803C model
CPU: Sharp LH0080A, osmibitový procesor kompatibilní se Zilog Z80A, přídavný mikrokontrolér 8048/8049 pro klávesnici, CMT a TV řízení / Sharp LH0080A, Zilog Z80A-compatible eight-bit processor, auxiliary 8048/8049 controller for keyboard, cassette and TV control
Takt CPU / CPU clock: 4 MHz / 4 MHz
RAM: 64 KB hlavní RAM, 48 KB grafické VRAM, 4 KB textové VRAM a 6 KB programovatelné PCG RAM / 64 KB main RAM, 48 KB graphics VRAM, 4 KB text VRAM and 6 KB programmable PCG RAM
ROM: 4 KB IPL zaváděcí ROM a 2 KB ROM znakových vzorů, Kandži ROM standardně až ve variantě X1Ck / 4 KB IPL boot ROM and 2 KB character generator ROM, kanji ROM standard only on X1Ck
Operační systém / Operating system: Sharp X1 IPL v ROM, Hu-BASIC CZ-8CB01 z kazety či CZ-8FB01 pro disketový systém, volitelné další programy / Sharp X1 IPL ROM, cassette Hu-BASIC CZ-8CB01 or floppy Hu-BASIC CZ-8FB01 with optional software
Video / Graphics: Text 40/80 × 25 znaků, bitmapová grafika 320 × 200 či 640 × 200 v osmi barvách, PCG, digitální TTL RGB přibližně 15 kHz, vlastní kabel s VGA konektorem pro kompatibilní monitor / 40/80 × 25 character text, eight-colour 320 × 200 or 640 × 200 bitmap graphics, PCG, approximately 15 kHz TTL digital RGB, custom cable ending in VGA connector for compatible monitor
Zvuk / Sound: Programovatelný tříhlasý zvukový generátor General Instrument AY-3-8910 a šumový kanál / General Instrument AY-3-8910 three-voice programmable sound generator and noise channel
Média / Storage: Vestavěný softwarově řízený kazetový magnetofon s vyhledáváním programů, přibližně 2 700 bitů/s, volitelné externí disketové jednotky / Integrated software-controlled cassette recorder with automatic program search, approximately 2,700 bit/s, optional external floppy drives
Rozhraní / Interfaces: Dvě rozšiřující I/O pozice místo plotru X1C, dva devítipinové joystickové porty Atari, digitální RGB, TV řídicí rozhraní, paralelní tiskárna a zvukový výstup, externí periférie / Two expansion I/O ports replacing the X1C plotter provision, two Atari-style nine-pin joystick ports, digital RGB, TV control, parallel printer interface, audio and external peripherals
Napájení / Power: Japonský model s vestavěným zdrojem pro 100 V AC, přesný štítek konkrétního kusu není na fotografiích ověřen / Japanese domestic 100 V AC model with internal PSU, exact rating plate of this specimen not confirmed in photographs
Původní cena / Original price: Japonsko, červenec 1984: Sharp X1Cs CZ-803C za 119 800 jenů, vyšší X1Ck CZ-804C s kandži ROM za 139 800 jenů / Japan, July 1984: Sharp X1Cs CZ-803C ¥119,800, X1Ck CZ-804C with kanji ROM ¥139,800
Náš exemplář / Our machine

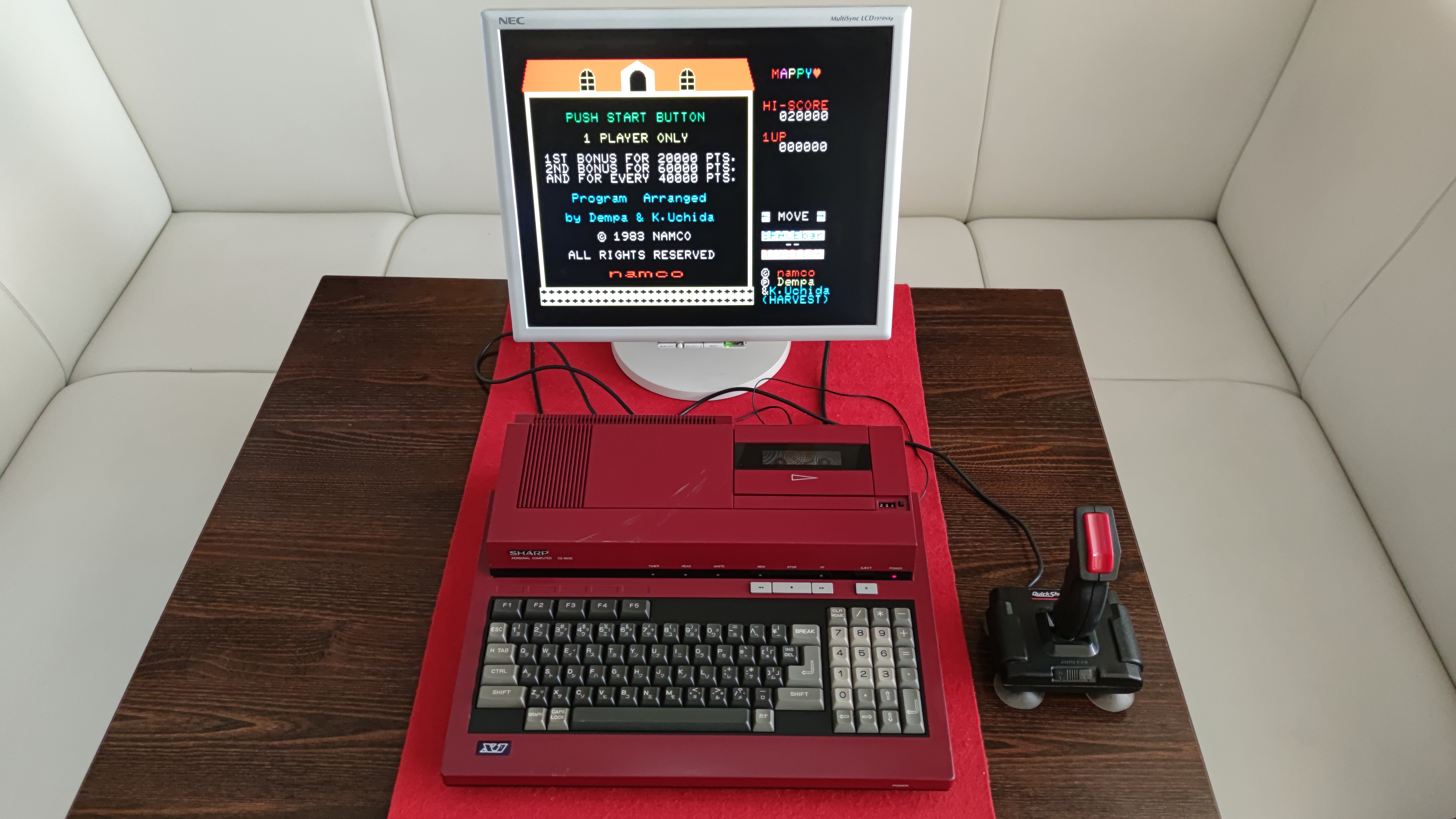

Můj vínově červený Sharp X1 CZ-803C jsem koupil v Čechách na Aukru od Dexe. Nadělil jsem si ho k Vánocům 2021. Počítač byl dost špinavý, takže jsem jej důkladně vyčistil, a ve vestavěném magnetofonu jsem vyměnil zestárlé pryžové řemínky. Dnes funguje bez problémů.
Na horním plastovém krytu má bohužel několik viditelných cestiček po kabelech, které na něm dlouhé roky ležely. Stopy jsou v povrchu plastu, takže je běžným čištěním neodstraním. Počítač proto není kosmeticky tak zachovalý jako můj stříbrný Sharp X1 CZ-801C, ale i tak je to nádherný a plně funkční stroj.
Také k tomuto Sharpu jsem si vlastnoručně vyrobil propojovací kabel s konektorem VGA pro vhodný monitor podporující 15kHz obrazový signál. Na závěrečných fotografiích je zachycené pájení i stavba propojovacího konektoru. Červený CZ-803C mám na stole vedle stříbrného CZ-801C, který jsem získal v Řecku a který najdete ve stejné galerii počítačů. Oba vypadají vedle sebe opravdu parádně. 🙂
I bought my rose-red Sharp X1 CZ-803C in the Czech Republic on Aukro from Dex. It was my Christmas present to myself in 2021. The computer was quite dirty, so I cleaned it thoroughly and replaced the aged rubber belts in its built-in cassette recorder. It now works perfectly.
Unfortunately, the upper plastic cover has several visible tracks left by cables resting on it for many years. The marks are in the plastic surface and cannot be removed by ordinary cleaning. This example is therefore not as cosmetically pristine as my metallic-silver Sharp X1 CZ-801C, but it is still a beautiful and fully functioning machine.
I also made my own connecting cable with a VGA connector for a suitable monitor accepting the original 15 kHz video signal. The final gallery photographs document the soldering and construction of this connector. I display the red CZ-803C beside my silver CZ-801C, which I obtained in Greece and which has its own entry in the collection. Together they make a particularly attractive pair. 🙂
