Sinclair PC200 (Amstrad)

Sinclair PC200 (1988), černý IBM PC kompatibilní počítač Amstrad se 720KB disketovou mechanikou a rozšířením NEC V30, XT-IDE a VGA / Sinclair PC200 (1988), black Amstrad IBM PC-compatible computer with 720 KB floppy drive and NEC V30, XT-IDE and VGA upgrades
←
→
Youtube video →

Země / Country:

Anglie / England

Rok / Year:

1988

Česky / Czech:

Sinclair PC200, Velká Británie, 1988. Tento domácí počítač kompatibilní s IBM PC uvedla společnost Amstrad pod značkou Sinclair, kterou získala v roce 1986. Konstrukčně vychází z přenosného Amstradu PPC512, ale místo jeho malého LCD dostal televizní modulátor a integrovanou skříň s plnozdvihovou klávesnicí, podobnou tehdejším Atari ST nebo Amize 500. Amstrad nabízel také světlou variantu PC20. Sinclair PC200 má černé provedení a zpravidla zabudovaný televizní výstup.

Srdcem původní sestavy je 16bitový procesor řady 8086 na 8 MHz, doplněný 512 KB RAM s možností rozšíření na 640 KB a disketovou mechanikou 3.5" o kapacitě 720 KB. Vestavěná grafika podporuje standardy CGA a MDA. Barevný režim CGA nabízí 320 × 200 bodů ve čtyřech barvách nebo 640 × 200 ve dvou, zatímco textové režimy používají 40 nebo 80 sloupců. Zvuk obstarává pouze interní PC reproduktor. Součástí systému jsou dva osmibitové sloty ISA, ale běžné vysoké karty vyčnívají přes horní kryt. Dodávaný software zahrnoval MS-DOS 3.3, grafické prostředí GEM 3.0, Organizer a čtyři CGA hry. Ve srovnání s herně zaměřenými osmibity a nastupujícími šestnáctibitovými stroji byla grafika i zvuk zastaralé, takže PC200 obchodně neuspěl a dnes jde o sběratelsky vzácnější model.

Sinclair PC200 je zajímavým dokladem toho, jak se značka Sinclair proměnila po jejím převzetí Amstradem. Místo dalšího originálního domácího osmibitu přišel v roce 1988 počítač kompatibilní s IBM PC, ukrytý v černé skříni s integrovanou klávesnicí. Technicky vycházel z počítačů Amstrad a existovalo i velmi podobné světlé provedení PC20. Konstruktéři se pokusili oslovit zákazníky, kteří chtěli dostupný pracovní počítač s televizním výstupem a možností používat MS-DOS. Návrh měl však nepříjemná omezení. Dva rozšiřující sloty ISA nebylo možné využít s běžnými kartami bez toho, aby karty vyčnívaly ze skříně. Grafika CGA a jednoduchý PC reproduktor zároveň nedokázaly soupeřit s herními možnostmi Atari ST nebo Amigy. PC200 se proto obchodně neprosadil. Dnes je ceněn především jako neobvyklá poslední odbočka počítačů nesoucích slavné jméno Sinclair.

English / Anglicky:

Sinclair PC200, United Kingdom, 1988. Amstrad introduced this IBM PC compatible home computer under the Sinclair brand, which it had acquired in 1986. Its hardware was derived from the portable Amstrad PPC512, but the small LCD was replaced with a TV modulator, and the keyboard and main computer were combined in a case reminiscent of contemporary Atari ST and Amiga 500 machines. Amstrad also sold the light coloured PC20. The Sinclair PC200 used a black case and generally included the television output module.

The original machine used a 16-bit 8086 family processor running at 8 MHz, 512 KB of RAM expandable to 640 KB, and a built-in 720 KB 3.5" floppy drive. Integrated video supported both CGA and MDA. CGA graphics provided 320 × 200 pixels in four colours or 640 × 200 in two, with 40- or 80-column text modes. Audio was limited to the internal PC speaker. Two 8-bit ISA expansion slots were fitted, but conventional full height cards protruded above the case when installed. Bundled software included MS-DOS 3.3, the GEM 3.0 desktop, Organizer and four CGA games. Its limited graphics and sound made it uncompetitive with popular home computers and newer 16-bit systems, and the PC200 was not a commercial success.

The Sinclair PC200 illustrates how the Sinclair name changed after its acquisition by Amstrad. Instead of another original eight bit home computer, the company introduced an IBM PC compatible system in 1988, housed in a black enclosure with an integrated keyboard. It was based on Amstrad hardware and had a closely related light coloured PC20 version. The designers hoped to attract customers who wanted an affordable working computer with television output and the ability to run MS-DOS. The design, however, suffered from some inconvenient limitations. Its two ISA expansion slots could not be used with ordinary cards without the cards protruding outside the case. CGA graphics and simple PC speaker sound also struggled to compete with the gaming capabilities of the Atari ST and Amiga. The PC200 was not a commercial success. Today it is remembered as an unusual late branch of the computer family bearing the famous Sinclair name.

Technické údaje / Specifications

Výrobce / Manufacturer: Amstrad plc, značka Sinclair / Sinclair brand, United Kingdom

Model: PC200

Rok / Year: 1988

Země / Country: Anglie / England

Typ / Type: 16bitový domácí IBM PC/XT kompatibilní počítač / 16-bit home IBM PC/XT compatible computer

CPU: Původně AMD 8086-2 na 8 MHz, můj exemplář má NEC V30 na 8 MHz a osazený matematický koprocesor Intel 8087-2 / Originally AMD 8086-2 at 8 MHz, my machine has an NEC V30 at 8 MHz and an Intel 8087-2 maths coprocessor

Takt CPU / CPU clock: 8 MHz / 8 MHz

RAM: 512 KB operační RAM, rozšiřitelná na 640 KB, u mého exempláře dosud nerozšířeno. Videopaměť původní grafické karty 64 KB / 512 KB system RAM, expandable to 640 KB, not yet expanded in my specimen. Original graphics card has 64 KB video RAM

ROM: 16 KB IBM PC kompatibilní BIOS / 16 KB IBM PC compatible BIOS

Operační systém / Operating system: MS-DOS 3.3, Digital Research GEM 3.0, PPC/Sinclair Organizer, čtyři dobové hry pro CGA / four bundled CGA games

Video / Graphics: Původně CGA s režimy 320 × 200 ve čtyřech barvách a 640 × 200 ve dvou barvách, také text MDA. Můj exemplář má navíc VGA PT-505S s rozšířenou 512KB VRAM / Originally CGA with 320 × 200 four colour and 640 × 200 two colour modes, also MDA text. My specimen additionally has a VGA PT-505S with upgraded 512 KB VRAM

Zvuk / Sound: Interní PC speaker s regulací hlasitosti / internal PC speaker with volume control

Média / Storage: Původně 3.5" disketová mechanika 720 KB, konektor externí mechaniky. Můj exemplář má navíc nízkoprofilový řadič Lo-Tech XT-IDE / Originally a 720 KB 3.5" floppy drive and external floppy connector. My specimen additionally has a low profile Lo-Tech XT-IDE controller

Rozhraní / Interfaces: RS-232, paralelní Centronics, analogový joystick Game Port, myš, RGB/CGA-MDA video, RF TV modulátor, externí floppy, 2× ISA 8 bit. Můj kus také nízkoprofilové XT-IDE a VGA PT-505S / my machine with low profile XT-IDE and VGA.

Napájení / Power: Vestavěný síťový napájecí zdroj, nikoli externí adaptér / Built-in mains power supply, not an external adapter

Rozměry / Dimensions: 450 × 335 × 85 mm (šířka × hloubka × výška), samotný počítač váží 5,4 kg. Podle servisního manuálu Amstrad / 450 × 335 × 85 mm (width × depth × height), computer alone weighs 5.4 kg. According to the Amstrad service manual

Původní cena / Original price: Velká Británie 1988: základní Sinclair PC200 299 £ bez DPH, konfigurace s monitorem dražší / UK 1988: basic Sinclair PC200 £299 excluding VAT, monitor bundles extra.

Náš exemplář / Our machine

Česky / Czech:

Můj Sinclair PC200 jsem upravil tak, aby byl praktičtější, ale zároveň zůstal v původním stavu snadno obnovitelný. Procesor AMD 8086-2 na 8 MHz jsem vyměnil za NEC V30 pracující na stejné frekvenci. Ten je v řadě programů rychlejší. Do připravené patice jsem osadil také matematický koprocesor Intel 8087-2, keramický s pozlaceným chladičem. Přiznávám, že hlavním důvodem byla nechuť dívat se na prázdnou patici. 🙂

Rozšíření tvoří nízkoprofilový osmibitový řadič Lo-Tech XT-IDE a grafická karta VGA PT-505S. Její paměť jsem rozšířil z 256 KB na 512 KB přidáním dvou čipů OKI M514256. Nízké provedení obou karet je zásadní, protože umožňuje zavřít originální horní kryt bez řezání nebo jakékoli jiné nevratné úpravy. Operační paměť počítače zatím zůstává na původních 512 KB, plánované rozšíření na 640 KB by vyžadovalo rozebrání desky a doplnění patic.

Na fotografiích je možné porovnat obraz vestavěné čtyřbarevné CGA grafiky s výstupem přidané VGA karty. Původní CGA jsem připojil k CRT televizoru Philips se SCART vstupem přes napájený převodník z CGA na SCART. K počítači mám také joystick s klasickým konektorem Game Port a myš Amstrad. Správnou černou variantu myši zatím sháním. Při úpravách a čištění jsem zachoval původní součástky a nic z originální skříně nebylo potřeba ničit.

English / Anglicky:

I modified my Sinclair PC200 to make it more practical while keeping all changes reversible. I replaced its original 8 MHz AMD 8086-2 processor with an NEC V30 running at the same clock speed, which performs better in many applications. I also fitted an Intel 8087-2 maths coprocessor, a ceramic version with a gold coloured heatsink. I must admit that an empty socket was part of the motivation. 🙂

The expansion cards are a low profile Lo-Tech XT-IDE controller and a PT-505S VGA card. I upgraded the VGA memory from 256 KB to 512 KB by fitting two additional OKI M514256 chips. Both cards are low enough to let the original top cover close without cutting or permanently modifying the case. The computer itself still has its original 512 KB of system RAM. Increasing that to 640 KB would require dismantling the motherboard and fitting additional RAM sockets.

The photographs compare the original four colour CGA display with the output of the added VGA card. For the CGA display I used a powered CGA-to-SCART converter with a Philips CRT television. I also have a standard Game Port joystick and an Amstrad mouse, although I am still looking for the correct black mouse. The original case remains intact and the modifications can be reversed.

Zdroje / Sources

https://wiki.retrotechcollection.com/Sinclair_PC200_(Amstrad)_S12_/_S14_Service_Manual

https://www.manualslib.com/manual/4061284/Sinclair-Pc200.html

https://www.seasip.info/AmstradXT/models.html

https://retroisle.com/sinclair/others/pc200.php

https://www.computinghistory.org.uk/det/3404/sinclair-pc200

https://www.1000bit.it/storia/sinclair/pc200.asp

Fotodokumentace / Photo documentation

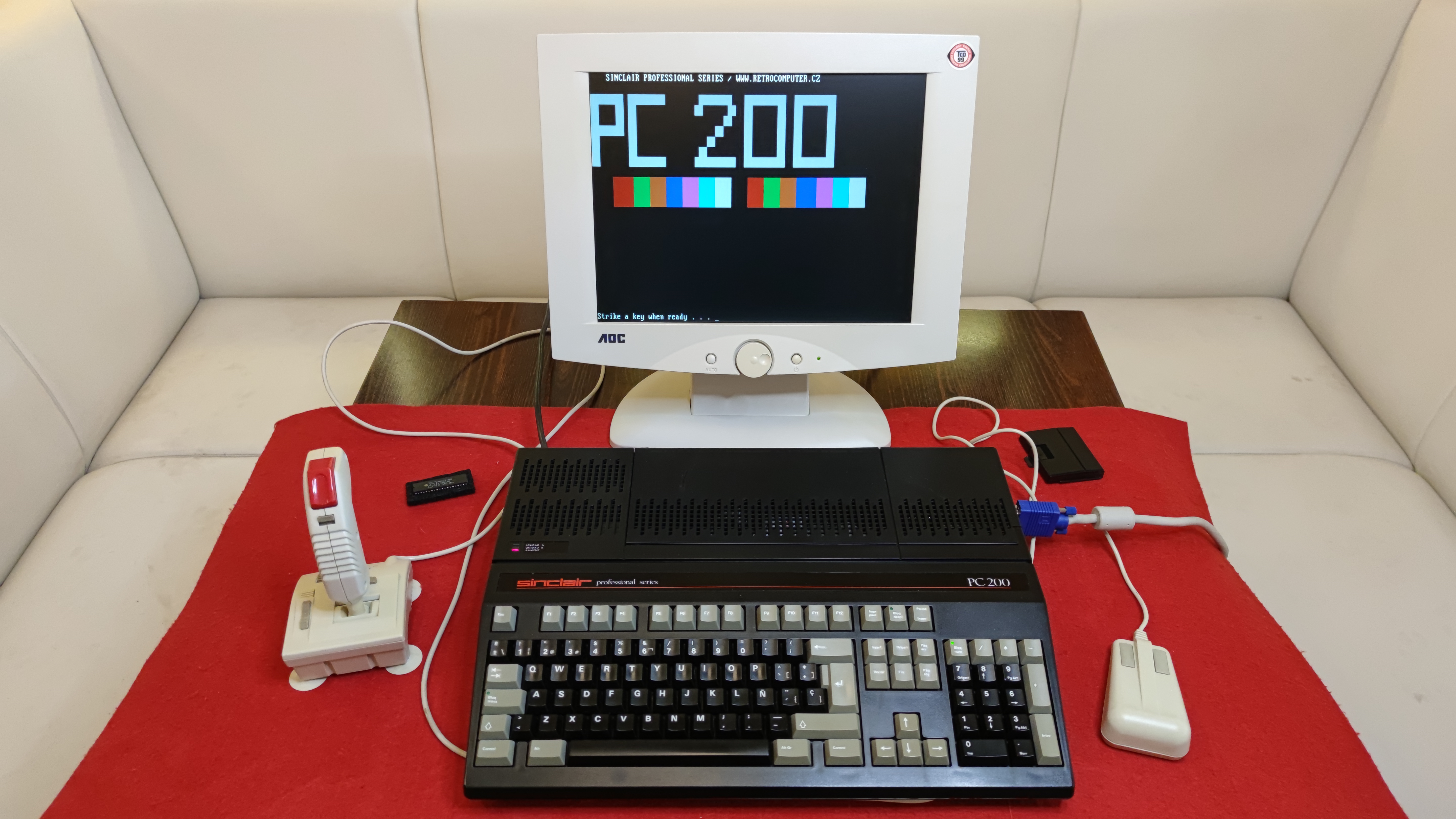

Sinclair PC200 Amstrad, funkční počítač s barevným VGA monitorem a původní klávesnicí / Sinclair PC200 Amstrad, working computer with colour VGA monitor and original keyboard
Sinclair PC200 Amstrad, počítač Sinclair PC200 se spuštěným programem na obrazovce / Sinclair PC200 Amstrad, Sinclair PC200 running software on screen
Sinclair PC200 Amstrad, pohled shora na černou skříň a klávesnici s numerickým blokem / Sinclair PC200 Amstrad, overhead view of black enclosure and keyboard with numeric keypad
Sinclair PC200 Amstrad, boční pohled na nízkou skříň a větrací mřížky / Sinclair PC200 Amstrad, side view of low profile case and ventilation slots
Sinclair PC200 Amstrad, detail horního krytu s ventilačními otvory a označením PC200 / Sinclair PC200 Amstrad, close-up of upper cover with vents and PC200 marking
Sinclair PC200 Amstrad, spodní kryt počítače s výrobním štítkem / Sinclair PC200 Amstrad, underside of computer with maker label
Sinclair PC200 Amstrad, detail rozšiřující karty a kabeláže počítače Sinclair PC200 / Sinclair PC200 Amstrad, expansion card and wiring detail of Sinclair PC200
Sinclair PC200 Amstrad, základní deska počítače a vnitřní napájecí díly při opravě / Sinclair PC200 Amstrad, computer motherboard and internal power components during repair
Sinclair PC200 Amstrad, horní plastový kryt oddělený od kovové konstrukce / Sinclair PC200 Amstrad, plastic upper cover separated from metal frame
Sinclair PC200 Amstrad, šikmý pohled na PC200 s monitorem zobrazujícím text / Sinclair PC200 Amstrad, angled view of PC200 with monitor showing text
Sinclair PC200 Amstrad, sestava s počítačem klávesnicí a dobovou myší / Sinclair PC200 Amstrad, setup with computer keyboard and period mouse
Sinclair PC200 Amstrad, detail levé části klávesnice a původní přední mechaniky / Sinclair PC200 Amstrad, keyboard left side and original front drive detail
Sinclair PC200 Amstrad, šikmý pohled na černou klávesnici a logo Sinclair / Sinclair PC200 Amstrad, angled view of black keyboard and Sinclair branding
Sinclair PC200 Amstrad, zadní konektorový panel s připojovacími zásuvkami / Sinclair PC200 Amstrad, rear panel with interface sockets
Sinclair PC200 Amstrad, otevřená skříň s napájecím zdrojem a vnitřní disketovou mechanikou / Sinclair PC200 Amstrad, opened case with power supply and internal floppy drive
Sinclair PC200 Amstrad, připojený monitorový převodník a kabely u počítače / Sinclair PC200 Amstrad, connected monitor converter and cables beside computer
Sinclair PC200 Amstrad, vnitřní plechové šasi a disketová mechanika po demontáži krytu / Sinclair PC200 Amstrad, internal metal chassis and floppy drive after removing cover
Sinclair PC200 Amstrad, detail spodní strany klávesnice a vnitřních výlisků / Sinclair PC200 Amstrad, underside of keyboard and internal plastic mouldings
