Sinclair QL

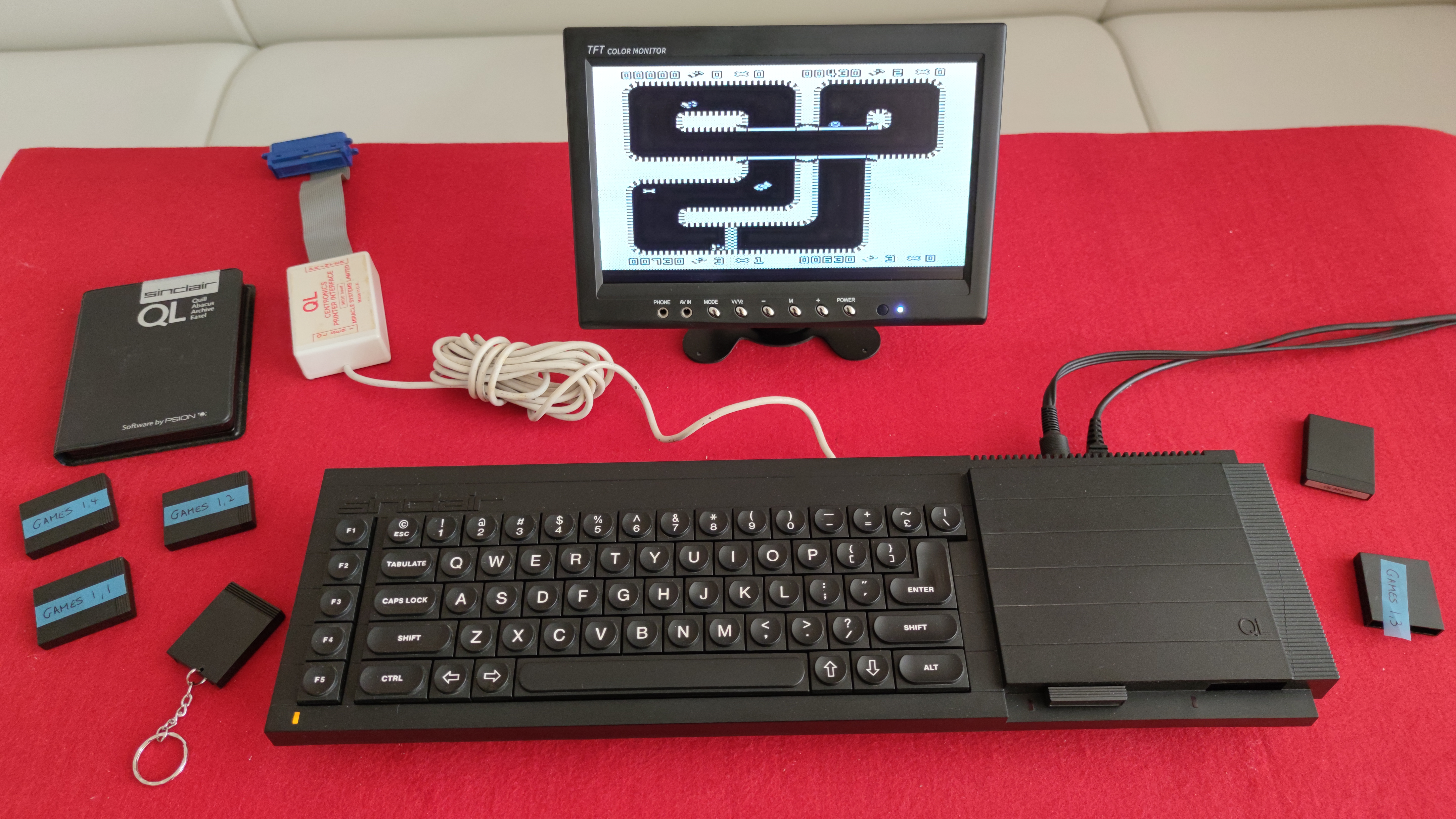

Sinclair QL (Quantum Leap, 1984), profesionální počítač s keramikou Motorola MC68008, dvěma Microdrivy a originálním softwarem, sbírka RetroComputer Žatec / Sinclair QL restored vintage computer
←
→
Youtube video →

Země / Country:

Spojené království / United Kingdom

Rok / Year:

1984

Česky / Czech:

Sinclair QL je jedním z nejodvážnějších, ale také nejrozporuplnějších počítačů, které Clive Sinclair uvedl na trh. Zkratka QL znamená Quantum Leap, tedy kvantový skok. Jméno mělo naznačovat, že po obrovském úspěchu ZX81 a ZX Spectra přichází zcela nová generace. A v řadě ohledů tomu tak skutečně bylo. V roce 1984 dostal kupující za relativně nízkou cenu procesor z rodiny Motorola 68000, víceúlohový operační systém, vyspělý programovací jazyk a kompletní kancelářský software. Jenže technický náskok provázely potíže s uvedením na trh, nedostatečná kompatibilita se ZX Spectrem a kontroverzní ukládání dat. Výsledkem byl stroj, který dnes sběratelé obdivují, ale své původní obchodní cíle nikdy nenaplnil.

Kořeny projektu sahají do začátku osmdesátých let. Pod vývojovým označením ZX83 vznikala představa přenosného profesionálního počítače se zabudovaným plochým CRT displejem, modemem a dalšími součástmi. Tak ambiciózní zařízení však nebylo možné v požadovaném čase a ceně realizovat, a proto se konstrukce postupně proměnila v klasický stolní počítač připojovaný k televizoru nebo monitoru. Elektroniku navrhoval především David Karlin, který přišel do Sinclair Research v roce 1982. Operační systém QDOS vytvořil Tony Tebby a o SuperBASIC se výrazně zasloužila Jan Jonesová. Za typicky sinclairovským nízkým černým pouzdrem stál průmyslový designér Rick Dickinson, autor vzhledu ZX81 a ZX Spectra.

Sinclair QL byl slavnostně představen 12. ledna 1984, pouhých dvanáct dní před Apple Macintosh. Cena ve Velké Británii začínala na 399 librách. Problém byl v tom, že při oznámení nebyl počítač ještě připraven k běžnému dodávání. První kusy zákazníkům dorazily až na konci dubna a rané série procházely úpravami firmwaru i hardwaru. U některých kusů bylo nutné používat vnější ROM modul, který doplňoval nedokončené programové vybavení. Společnost Sinclair se tak dostala pod tlak zbytečně brzy, právě v době, kdy přicházela konkurence s počítači Macintosh a později Atari ST či Amiga.

Srdcem QL je Motorola MC68008 taktovaná na 7,5 MHz. Tento procesor patří do rodiny 68000 a používá 32bitové datové registry a 32bitové vnitřní operace, ale má pouze osmibitovou vnější datovou sběrnici. Název QL jako „32bitový počítač“ tedy nelze vykládat bez této důležité podmínky. Jeho výhodou byly možnosti instrukční sady a architektury, slabinou rychlost přesunů dat. O praktický výkon se dělil také s obrazovým obvodem ZX8301, který přistupoval k operační paměti. V některých výpočetních úlohách byl QL zajímavý, ale představovat si jej jako počítač jednoznačně rychlejší než Macintosh nebo IBM PC by nebylo správné.

Základní sestava obsahuje 128 kB RAM a 48 kB ROM s operačním systémem QDOS, SuperBASICem a systémovými rutinami. Oficiální rozšíření operační paměti umožňovalo dosáhnout 640 kB, pozdější technická řešení dokázala využít i větší část adresního prostoru, přibližně 896 kB. Pozoruhodné bylo, že QDOS podporoval preemptivní multitasking, tedy současný běh více úloh s rozdělováním procesorového času. Pro levný osobní počítač roku 1984 šlo o velmi vyspělou vlastnost. SuperBASIC pak přinesl strukturovanější programování, procedury, funkce a přirozenější práci s grafikou než starší Sinclair BASIC. Na druhou stranu QL nebyl zpětně kompatibilní se ZX Spectrem. Majitelé rozsáhlých sbírek her pro Spectrum tak neměli důvod očekávat, že je na novém stroji jednoduše spustí.

Grafiku vytváří vlastní obvod ZX8301. K dispozici jsou dva režimy, 256 × 256 bodů v osmi barvách a 512 × 256 bodů ve čtyřech barvách. Ve vyšším rozlišení šlo o černou, červenou, zelenou a bílou. Obraz se vytváří v části operační paměti, která standardně zabírá 32 kB. QL podporoval výstup na televizor i RGB monitor a jeho grafika byla vhodná pro kancelářské programy, jednoduché kreslení a technické aplikace. O zvuk, klávesnici a některé pomocné funkce se staral mikrořadič Intel 8049 označovaný IPC. Nešlo o hudební syntetizér ve stylu SIDu nebo AY-3-8910. QL měl jednoduché zvukové možnosti založené na programovatelném pípání.

Velmi osobitou kapitolou jsou dvě vestavěné jednotky Sinclair Microdrive. Na pohled připomínají malé mechaniky pro miniaturní kazety, uvnitř cartridge však není klasická audiopáska navíjená z jedné cívky na druhou. Jde o nekonečnou magnetickou smyčku, která se za provozu neustále pohybuje. Jedna cartridge ukládala přibližně 100 kB dat. Pro Sinclair znamenaly Microdrivy cestu, jak nabídnout levnější úložiště než disketové jednotky. V praxi se však ukázala jejich citlivost na stav pásku, mechaniky a opotřebení. Pro spolehlivost celého počítače jsou proto funkční Microdrivy a zachovalé cartridge dodnes velmi důležité.

Sinclair k počítači dodával výkonný balík čtyř kancelářských programů společnosti Psion. QL Quill sloužil jako textový editor, QL Abacus jako tabulkový kalkulátor, QL Archive byla databáze a QL Easel umožňoval tvořit obchodní grafy. Programy vycházely na Microdrive cartridge a představovaly podstatnou část zamýšleného kancelářského využití. Přes sériová rozhraní RS-232 bylo možné připojovat tiskárny a další periferie. QL dále nabízel dvě zásuvky místní sítě QLAN, dva konektory ovladačů, rozšiřující konektor, samostatný ROM cartridge port a konektor pro externí Microdrivy. Standardní QL ovšem neměl přímý paralelní port Centronics, takže pro některé tiskárny bylo nutné odpovídající rozhraní nebo převodník.

Přes propracovaný software a slibnou technologii byl Sinclair QL obchodně neúspěšný. Produkce pokračovala přibližně do roku 1986 a specializované archivy uvádějí celkově kolem 150 000 vyrobených kusů. Osud QL přesto nebyl koncem jeho příběhu. Nadšenci pokračovali ve vývoji paměťových rozšíření, diskových adaptérů, nových verzí operačního systému a dalších nástrojů. Dnes má QL zvláštní místo mezi osmibitovou érou ZX Spectra a světem pozdějších počítačů Atari ST či Amiga. Působí jako promyšlený pohled do budoucnosti, který přišel příliš brzy a s příliš mnoha kompromisy.

English / Anglicky:

The Sinclair QL is one of the boldest and most controversial computers ever launched by Clive Sinclair. Its initials stand for Quantum Leap, a name intended to suggest an entirely new generation after the extraordinary popularity of the ZX81 and ZX Spectrum. In several respects the promise was genuine. In 1984, buyers could obtain a Motorola 68000-family processor, a multitasking operating system, an advanced programming language and a complete business software suite for a comparatively modest price. Yet the ambitious technology was undermined by a premature launch, no direct compatibility with Spectrum software and a problematic storage system. The result was a machine that collectors admire today but which never achieved its intended commercial success.

The project's origins go back to the early 1980s. Under the development name ZX83, Sinclair envisaged a portable business computer with an integrated flat-screen CRT, built-in modem and other peripherals. Realising such an ambitious design within the necessary price and schedule proved unrealistic, and the concept gradually became a more conventional desktop computer connected to a television or monitor. David Karlin, who joined Sinclair Research in 1982, was chiefly responsible for the electronics. Tony Tebby developed the QDOS operating system, while Jan Jones made a major contribution to SuperBASIC. The low-profile black case was designed by Rick Dickinson, whose previous work included the famous ZX81 and ZX Spectrum.

The Sinclair QL was announced on 12 January 1984, just twelve days before the Apple Macintosh. Its initial British price was £399. Unfortunately, the computer was not ready for regular shipment when announced. The first units reached customers only at the end of April, and early production versions needed further firmware and hardware modifications. Some machines even required an external ROM cartridge to complete their operating software. Sinclair had created enormous expectations before being able to meet them, at precisely the time when the Macintosh and, soon afterwards, the Atari ST and Commodore Amiga would reshape expectations for more capable personal computers.

At the heart of the QL is the Motorola MC68008 running at 7.5 MHz. It belongs to the 68000 family and offers thirty-two-bit data registers and internal operations, but its external data bus is only eight bits wide. Describing the QL simply as a '32-bit computer' therefore misses an important qualification. Its instruction set and programming model were powerful, while its memory transfers were much more restricted. The ZX8301 video circuitry also competed with the processor for access to main memory. The QL could perform impressively on certain tasks, but it would be misleading to assume that its processor clock or internal architecture made it unambiguously faster than an IBM PC or Macintosh.

A standard QL contains 128 KB of RAM and 48 KB of ROM holding QDOS, SuperBASIC and essential system routines. Official memory expansion raised total RAM to 640 KB, while later solutions could take advantage of further parts of the address space and reach approximately 896 KB. Remarkably, QDOS supported pre-emptive multitasking, sharing processor time among multiple running tasks. That was a sophisticated capability for a relatively inexpensive 1984 personal computer. SuperBASIC offered a more structured programming style, with procedures, functions and friendlier graphics commands than the earlier Sinclair BASIC. The QL was not, however, software-compatible with the ZX Spectrum. Owners with substantial Spectrum game collections could not expect them to run on the new machine.

Graphics were generated by Sinclair's custom ZX8301 circuitry. Two modes were supported: 256 × 256 pixels in eight colours and 512 × 256 pixels in four colours. In the higher-resolution mode the available colours were black, red, green and white. The screen used 32 KB of main memory. The QL could be connected to a conventional television or an RGB monitor and offered useful facilities for business graphics, drawing and technical applications. An Intel 8049 peripheral microcontroller, known as the IPC, dealt with the keyboard, audio and other support functions. It was not a sophisticated sound synthesiser comparable with the SID or AY-3-8910 chips used by some contemporary machines. The QL's audio capability was essentially programmable beeping.

Perhaps its most distinctive feature was the pair of built-in Sinclair Microdrive units. They resemble tiny cassette drives, but the cartridge does not contain conventional audio tape travelling between two reels. Instead, it holds an endless loop of magnetic tape that continuously circulates while in use. Each cartridge stored approximately 100 KB of data. For Sinclair, Microdrives were an affordable alternative to relatively expensive floppy disk drives. In practice they proved sensitive to tape condition, mechanical wear and cartridge quality. Even today, preserving fully operational Microdrives and reliable cartridges is an important part of keeping an original QL genuinely usable.

The QL was supplied with a four-program productivity suite developed by Psion. Quill was a word processor, Abacus a spreadsheet, Archive a database system and Easel a business graphing package. All four were distributed on Microdrive cartridges and represented a substantial part of the machine's intended professional appeal. External printers and other equipment could be connected using the two RS-232 serial interfaces. The machine also featured two QLAN networking sockets, two joystick ports, a main expansion connector, a separate ROM cartridge socket and an interface for additional external Microdrives. A standard QL did not have a native Centronics parallel printer port, however, so using certain printers required a suitable additional interface or adapter.

Despite its sophisticated software and promising architecture, the Sinclair QL was a commercial disappointment. Production continued into approximately 1986, and specialist preservation archives estimate a total of around 150,000 machines. That was not the end of its story, however. Enthusiasts continued developing memory expansions, disk interfaces, operating system replacements and a remarkable range of utilities. Today the QL occupies a special place between the eight-bit world of the ZX Spectrum and later systems such as the Atari ST and Amiga. It is a fascinating glimpse of a possible future that arrived early, carried bold ideas and was accompanied by some unfortunate compromises.

Technické údaje / Specifications

Výrobce / Manufacturer: Sinclair Research Ltd., Cambridge, Spojené království / Sinclair Research Ltd., Cambridge, United Kingdom

Model: Sinclair QL (Quantum Leap), původní model s procesorem Motorola 68008 / original 68008-based Sinclair QL

Rok / Year: 1984

Země / Country: Spojené království / United Kingdom

Typ / Type: Domácí a profesionální osobní počítač s 32bitovou vnitřní architekturou CPU a osmibitovou vnější datovou sběrnicí / Home and business computer with 32-bit internal CPU architecture and 8-bit external data bus

CPU: Motorola MC68008 na 7,5 MHz, 32bitové vnitřní registry, osmibitová datová sběrnice. Můj kus má keramické provedení s pozlacenými vývody / Motorola MC68008 at 7.5 MHz, 32-bit internal registers, 8-bit external bus. My example has a gold-leaded ceramic package

Takt CPU / CPU clock: 7,5 MHz / 7.5 MHz

RAM: 128 kB RAM standardně. Ve sbírce mám rozšíření QRAM 512 kB, ale není namontováno, takže aktuální konfigurace zůstává 128 kB. Po osazení běžné 512kB rozšiřující karty lze dosáhnout 640 kB / 128 KB RAM standard. I own a 512 KB QRAM expansion but it is not installed. Current system has 128 KB, with conventional expansion possible to 640 KB

ROM: 48 kB ROM se systémem QDOS, SuperBASICem a firmwarem, volitelná 16kB ROM cartridge / 48 KB on-board QDOS, SuperBASIC and firmware ROM, optional 16 KB plug-in ROM cartridge

Operační systém / Operating system: Sinclair QDOS s preemptivním multitaskingem a jazykem SuperBASIC, originální kancelářský balík Psion Quill, Abacus, Archive a Easel na Microdrive cartridgích / Sinclair QDOS with pre-emptive multitasking and SuperBASIC, original Psion Quill, Abacus, Archive and Easel productivity suite on Microdrive cartridges

Video / Graphics: Sinclair ZX8301, 256 × 256 bodů v 8 barvách nebo 512 × 256 ve 4 barvách, 32kB snímkový buffer v RAM, RGB a televizní výstup / Sinclair ZX8301, 256 × 256 pixels in 8 colours or 512 × 256 in 4 colours, 32 KB framebuffer in RAM, RGB and TV outputs

Zvuk / Sound: Jednoduchý jednokanálový zvuk řízený pomocným mikrořadičem Intel 8049 IPC, nikoli samostatný hudební syntezátor / Simple single-channel audio controlled by Intel 8049 IPC peripheral microcontroller, not a dedicated music synthesiser

Média / Storage: Dvě integrované mechaniky Sinclair Microdrive na páskové cartridge s nekonečnou smyčkou, přibližně 100 kB na kus. Moje oba Microdrivy fungují. Originální Quill, Abacus, Archive, Easel a několik později získaných herních kazetek z eBay / Two built-in endless-loop Microdrive cartridge drives, approximately 100 KB each. Both drives work on my example. Original Quill, Abacus, Archive and Easel software plus additional game cartridges from eBay

Rozhraní / Interfaces: Dva sériové porty RS-232, dvě zásuvky QLAN, dva proprietární joystickové porty, RGB monitor a TV RF, port Microdrive rozšíření, jeden slot ROM cartridge a systémový expanzní slot. Nemá vestavěný paralelní Centronics / Two RS-232 serial ports, two QLAN sockets, two proprietary joystick ports, RGB monitor and RF TV, external Microdrive bus, one ROM cartridge slot and system expansion connector. No built-in Centronics parallel port

Napájení / Power: Externí originální typ napájecí jednotky Sinclair QL se specifickým konektorem, přesné provedení mého exempláře zde neupřesněno / External Sinclair QL-specific power supply and connector, exact supply version for my example not specified

Rozměry / Dimensions: Přibližně 470 × 140 × 50 mm (šířka × hloubka × výška) / Approximately 470 × 140 × 50 mm (W × D × H)

Původní cena / Original price: Ve Spojeném království při oznámení v lednu 1984 399 GBP / Announced UK price of £399 in January 1984

Náš exemplář / Our machine

Česky / Czech:

Můj Sinclair QL nebyl při pořízení funkční. Po zapnutí se místo obrazu zobrazovaly jen pruhy a nepomáhaly běžné pokusy o zprovoznění. Nakonec jsem jej poslal do Pezinku Imrichu Konkolovi, kterého v retro komunitě známe jako Ikona. Oprava byla náročná, ale její skutečná příčina by mě samotného nejspíš nenapadla. Na základní desce byla drobná kulička cínu, která zkratovala jeden z integrovaných obvodů. Neuvěřitelné, co dokáže takový nepatrný kousek kovu! 🙂 Ikon závadu odstranil a počítač znovu spolehlivě funguje.

Velkou radost mám také z obou původních mechanik Microdrive. Fungují a mohu používat originální kazetky, což u QL není samozřejmost. Počítač jsem získal včetně původního uživatelského manuálu a čtyř původních kancelářských programů na Microdrive cartridge, tedy QL Quill, QL Abacus, QL Archive a QL Easel. Později jsem na eBay sehnal několik dalších cartridgí s nahranými hrami. Ke kompletu mám také kabel určený k propojení s tiskárnou vybavenou rozhraním Centronics. K samotnému připojení tiskárny je ovšem třeba respektovat, že QL nemá standardní paralelní port.

Uvnitř mého počítače se nachází krásný keramický procesor Motorola 68008 s pozlacenými vývody. Právě tyto starší keramické varianty patří k detailům, které mě na původních počítačích mimořádně baví. Mám také samostatné rozšíření QRAM o kapacitě 512 kB, ale zatím jsem je do QL vůbec nenamontoval. Počítač proto uvádím se standardními 128 kB RAM, nikoli s pamětí už rozšířenou na 640 kB.

Sinclair QL byl v roce 1984 technicky nesmírně zajímavý, ale dnes pro mě představuje hlavně příběh jedné neobvyklé opravy. Stačila kulička cínu, a celý počítač vypadal jako neopravitelný. Nakonec se jej podařilo zachránit i se dvěma Microdrivy a mám ve sbírce krásný funkční komplet s originálním softwarem.

English / Anglicky:

My Sinclair QL was not working when I acquired it. On power-up, it displayed only stripes instead of a proper picture, and the usual attempts to bring it back to life did not help. I eventually sent it to Imrich Konkol in Pezinok, Slovakia, better known in the retro computer community as Ikon. The repair was difficult, but I would probably never have guessed the real cause. A tiny ball of solder on the motherboard had short-circuited one of the integrated circuits. It is astonishing what such a minute piece of metal can do! 🙂 Ikon removed the fault, and the computer now operates reliably.

I am especially pleased that both original Microdrive units work as well. I can use actual Microdrive cartridges, something that cannot be taken for granted with a surviving QL. I acquired the machine together with its original user manual and the four original business applications on Microdrive cartridges: QL Quill, QL Abacus, QL Archive and QL Easel. Later I found several additional cartridges containing games on eBay. The collection also includes a cable intended for connection to a printer equipped with a Centronics interface. Any actual printer connection must, of course, account for the fact that a standard QL does not offer a native parallel port.

Inside my QL is a particularly attractive ceramic Motorola 68008 processor with gold-plated leads. These early ceramic versions are among the details I especially appreciate in vintage computers. I also own a separate 512 KB QRAM memory expansion, but I have never installed it in the machine. The computer should therefore be listed with its standard 128 KB RAM, not as if it already had 640 KB fitted.

In 1984 the Sinclair QL was technically fascinating. For me today, however, it is also the story of a remarkable repair. A single solder ball was enough to make the entire machine appear hopeless, yet it was saved together with both Microdrives. I now have a beautiful and fully operational collection set with the original software.

Zdroje / Sources

https://sinclairql.org/djw/gen/aboutql/aboutql.html

https://wiki.retrotechcollection.com/Sinclair_QL

https://www.oldcomputers.net/ql.html

https://www.sinclairql.org/what.html

https://www.sinclairql.net/build_standards.html

https://qlwiki.theqlforum.com/doku.php?id=qlwiki:history

https://qlwiki.theqlforum.com/doku.php?id=qlwiki:hardware

https://www.sinclairql.net/djw/docs/manuals/index.html

https://www.timexsinclair.com/computers/sinclair-ql/

https://sinclairql.net/downloads/1984-00_Sinclair_QL_Software_Developers_Guide_by_Tony_Tebby_and_David_Karlin-OCRed-SQPP.pdf

Fotodokumentace / Photo documentation



Sinclair QL s barevným monitorem a microdrive kazetami na stole / Sinclair QL with colour monitor and Microdrive cartridges on a table
Šikmý pohled na počítač Sinclair QL a monitor / Angled view of Sinclair QL computer and monitor
Detail původní klávesnice Sinclair QL z bočního úhlu / Side view of the original Sinclair QL keyboard
Klávesnice Sinclair QL s rozloženými náhradními klávesami / Sinclair QL keyboard with replacement keys laid out
Spodní kryt Sinclair QL a klávesy položené vedle / Sinclair QL underside and loose keys placed beside it
Pravý přední bok Sinclair QL s integrovanou microdrive jednotkou / Sinclair QL front right corner with integrated Microdrive drive
Detail bočního profilu Sinclair QL a microdrive kazety / Sinclair QL side profile and Microdrive cartridge
Černobílý technický pohled na zadní rozhraní Sinclair QL / Black and white technical view of Sinclair QL rear connections
Detail integrovaných obvodů na základní desce Sinclair QL / Close-up of Sinclair QL motherboard integrated circuits
Sinclair QL s obrazem programu a rozloženým příslušenstvím / Sinclair QL with software on screen and accessories arranged beside it
Detail levého předního rohu klávesnice Sinclair QL / Close-up of Sinclair QL front left keyboard corner
Sinclair QL s vyjmutými klávesami během opravy klávesnice / Sinclair QL with removed keys during keyboard repair
Sinclair QL s celou sadou vyjmutých kláves a microdrive kazet / Sinclair QL with removed key set and Microdrive cartridges
Detail spodku Sinclair QL a samostatné microdrive kazety / Sinclair QL bottom cover and separate Microdrive cartridge
Otevřený prostor mechaniky microdrive na pravé straně Sinclair QL / Opened Microdrive compartment on right side of Sinclair QL
Zadní panel Sinclair QL s řadou systémových konektorů / Sinclair QL rear panel with a row of system connectors
Základní deska Sinclair QL na servisním stole vedle monitoru / Sinclair QL motherboard on workbench beside a monitor
Základní deska Sinclair QL s paměťmi a systémovou kabeláží / Sinclair QL motherboard with memory circuits and wiring
