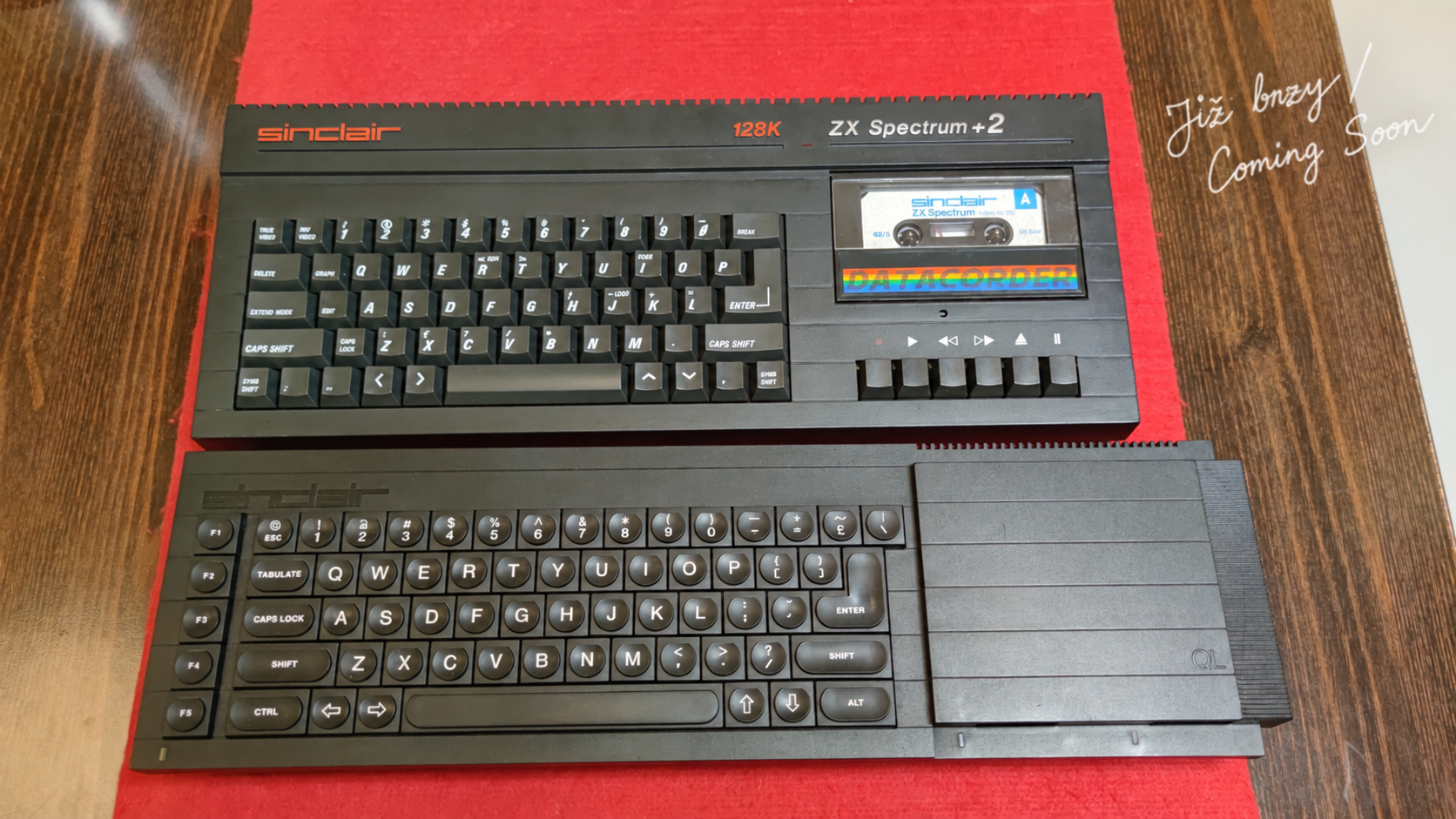

Sinclair ZX Spectrum 128K +2A

Černý Sinclair ZX Spectrum 128K +2A, kazetový model Amstradu a srovnání revizí desek Z70830 a Z70833 / Black Sinclair ZX Spectrum 128K +2A cassette model and Z70830 versus Z70833 board revisions
←
→
Youtube video →

Země / Country:

Anglie / England

Rok / Year:

1988

Česky / Czech:

Sinclair ZX Spectrum +2A se objevil na britském trhu koncem roku 1988 jako přepracované pokračování šedého ZX Spectrum +2 z roku 1986. Na první pohled se změnila především barva skříně, která je nyní černá. Zůstal vestavěný kazetový magnetofon Datacorder, klávesnice s jednotlivými plastovými klávesami a dva konektory pro joysticky. Uvnitř je však +2A podstatně bližší disketovému ZX Spectrum +3 z roku 1987 než původnímu šedému +2. Amstrad sjednotil konstrukci pozdějších modelů a pro černé Spectrum použil novou logiku řízení paměti, jiné uspořádání ROM a vícenapěťové napájení.

Základní deska původní konstrukční řady +2A nese označení Z70830. Stejný plošný spoj mohl Amstrad osadit také pro model +3, přičemž při stavbě kazetového +2A vynechal součástky potřebné pro vestavěnou disketovou jednotku. Existují provedení Z70830 ISSUE 1 a ISSUE 2 s copyrightovým rokem 1987, který se vztahuje k návrhu desky, nikoliv nutně k datu prodeje hotového počítače. ISSUE 2 zahrnuje opravy některých chyb první verze návrhu. Na desce zůstaly pozice a signály spojené s disketovým rozhraním, ale +2A neměl z výroby vlastní funkční disketový řadič ani konektor pro druhou externí jednotku jako +3.

Výrobní historie černých Spectrum je komplikovaná. Pozdější deska Z70833, technicky spojovaná s modelem +2B, byla v řadě počítačů osazena i do skříní prodávaných pod označením +2A. Samotný nápis na krytu tak neříká všechno o elektronice uvnitř. Deska Z70833 má výrazně zkrácenou pravou část, protože už nepočítá s osazením disketového řadiče, a existuje v revizích ISSUE 1, ISSUE 2 a ISSUE 4. Naproti tomu Z70830 zachovává delší plošný spoj a neosazená místa disketových obvodů. Právě fotografie těchto desek umožňují odlišit modelové označení od skutečného hardwarového provedení.

Zůstal osmibitový procesor kompatibilní se Zilog Z80A, taktovaný přibližně na 3,5469 MHz. Operační paměť má 128 KB rozdělených do osmi bank po 16 KB, které lze podle potřeby přepínat do adresového prostoru procesoru. Nový řídicí obvod Amstrad 40077 sdružuje funkce dříve rozdělené mezi více specializovaných obvodů. Kromě běžného stránkování dovoluje zvláštní režimy, kdy lze do všech čtyř částí 64KB adresového prostoru namapovat RAM. Tyto možnosti byly důležité pro disketový +3 a operační systém CP/M, ale samotný kazetový +2A neobsahuje mechaniku, z níž by takový systém standardně spouštěl.

ROM se oproti šedému +2 zvětšila z 32 na 64 KB, organizovaných do čtyř 16KB bank. Používá firmware příbuzný modelu +3, včetně prostředí 128 BASIC, kompatibilního režimu 48 BASIC a kódu +3DOS. Přítomnost diskových rutin v ROM však neznamená, že +2A může bez dalšího vybavení číst diskety. Některé hry a periferní zařízení určené pro starší Spectra navíc předpokládaly původní časování, mapování paměti či konkrétní adresy systémové ROM. Proto se u +2A setkáme s případy softwarové nekompatibility, přestože velká část her pro ZX Spectrum pracuje dál.

Obraz má stále rozlišení 256 × 192 pixelů a textovou obrazovku 32 × 24 znaků. Osm základních barev se dvěma úrovněmi jasu poskytuje patnáct rozlišitelných barevných variant, protože černá zůstává v obou jasech stejná. Charakteristické barevné atributy sdílené v blocích 8 × 8 pixelů zůstaly zachovány. O hudbu se stará tříkanálový AY-3-8912 spolu s jednoduchým zvukem vytvářeným prostřednictvím systémové logiky. Grafika tedy zásadní revoluci nepřinesla, zatímco elektronika pod ní se změnila.

U raných desek Z70830 se může objevit známá chyba analogového zvuku, která způsobuje zkreslení a přebuzení hudebního signálu AY. Při přepracování elektroniky pro Z70833 bylo zapojení zvukové části upraveno. Není tedy pravda, že každý černý +2A musí hrát zkresleně, ani že všechny počítače s nápisem +2A obsahují desku Z70830. Skutečné osazení je nutné určit podle potisku a zapojení základní desky. Podobně se podle konkrétní verze liší i servisní postupy a některé tovární opravy návrhu.

Na zadní straně jsou konektory pro RGB obraz, televizní RF výstup, sériovou komunikaci RS-232, MIDI, paralelní tiskárnu, pomocný port AUX a rozšiřovací sběrnici. Dva devítipinové joystickové konektory používají zapojení Sinclair, které není totožné se standardním rozložením Atari. Kazetový mechanismus je vestavěný. Konektor TAPE/SOUND na černém +2A nelze bez úpravy považovat za plnohodnotný vstup pro externí magnetofon. U některých desek Z70833 existuje známá hardwarová úprava, která tuto možnost obnoví. Také napájecí zdroj je jiný než u šedého +2, používá více napěťových větví a šestipinový konektor.

ZX Spectrum +2A tak spojuje vzhled kazetového počítače z Amstradovy nabídky s elektronikou pozdější řady +3. Související model +2B ukazuje další zjednodušování výroby a změny desek, přičemž se v dochovaných počítačích někdy překrývají názvy na krytech s reálně osazenými revizemi. Pro sběratelské i servisní určení je proto vedle označení modelu důležité číst přímo potisk základní desky Z70830 nebo Z70833 a její číslo ISSUE.

English / Anglicky:

The Sinclair ZX Spectrum +2A reached the British market in late 1988 as a redesigned successor to the grey ZX Spectrum +2 of 1986. The most obvious external change was the new black case. The integrated Datacorder cassette mechanism, individually moving plastic keyboard keys and two joystick sockets remained. Internally, however, the +2A was much closer to the floppy disk based ZX Spectrum +3 of 1987 than to the original grey +2. Amstrad unified the architecture of its later Spectrum models around new memory control logic, a different ROM arrangement and a multi voltage power supply.

The original +2A motherboard family carries the Z70830 designation. Amstrad could assemble the same basic printed circuit board for the +3 by fitting components that were omitted in the cassette based +2A. Both Z70830 ISSUE 1 and ISSUE 2 bear a 1987 copyright marking, which identifies the board design rather than necessarily the sales date of the completed machine. ISSUE 2 incorporated corrections to some shortcomings of the first PCB version. Although unused locations and signals for disk related circuitry remain, a standard +2A has neither the complete onboard floppy controller nor the external B: disk drive socket of the +3.

The production history of the black Spectrums is complicated. The later Z70833 board, usually associated with the +2B, was also fitted to numerous machines sold in cases labelled +2A. The wording on the outer case therefore does not reliably identify the electronic design. Z70833 boards have a distinctly shortened right hand edge because they no longer provide for the original disk controller circuitry. Known revisions include ISSUE 1, ISSUE 2 and ISSUE 4. The Z70830 has the longer PCB with unpopulated disk related component locations. Photographs of these boards are particularly useful for distinguishing marketing names from actual hardware revisions.

Processing is still provided by an eight bit Zilog Z80A compatible CPU operating at approximately 3.5469 MHz. The computer has 128 KB of RAM divided into eight 16 KB banks, selected as required within the CPU's address space. A new Amstrad 40077 gate array combines functions previously implemented using several specialised chips. Besides conventional bank switching, it supports special configurations allowing RAM to occupy all four quarters of the 64 KB address space. These capabilities were especially relevant to the disk equipped +3 and CP/M, but the cassette based +2A has no built in floppy drive from which such an operating system could normally be loaded.

ROM capacity was increased from 32 KB on the grey +2 to 64 KB, arranged as four 16 KB banks. Firmware closely related to that of the +3 provides 128 BASIC, a compatible 48 BASIC mode and +3DOS code. The presence of disk routines in ROM does not, by itself, give the +2A the hardware necessary to read floppy disks. Some older software and peripherals depended on earlier timing, memory mapping or particular ROM entry points. These differences explain a number of compatibility problems, although much of the ZX Spectrum software catalogue remained usable.

The display continues to offer 256 × 192 pixels and 32 × 24 character text. Eight base colours with two brightness levels give fifteen visibly different colour variants because black appears the same at both brightness settings. The familiar shared colour attributes in 8 × 8 pixel cells remain. Music is produced by the three channel AY-3-8912, alongside the simple beeper signal generated through the system logic. Graphics therefore changed little while the electronic architecture underneath was extensively redesigned.

Some early Z70830 boards exhibit a documented analogue sound circuit defect that can distort and clip AY music. The later Z70833 design revised the audio circuitry. It is consequently inaccurate to claim that every black +2A suffers from distorted sound, or that all machines carrying a +2A label have a Z70830 board. Identifying the motherboard's actual silkscreen marking and circuitry is essential before making a diagnosis. Servicing procedures and certain factory corrections also differ by PCB revision.

Rear connections include RGB video, RF television output, RS-232 serial communications, MIDI, a parallel printer connection, an auxiliary AUX port and the expansion edge connector. Two nine pin joystick sockets use Sinclair wiring, which is different from the standard Atari pinout. The cassette recorder remains integrated. On the black +2A the TAPE/SOUND jack is not a fully functional external cassette input without modification. A documented hardware change can restore that input on certain Z70833 boards. The power supply also differs from the grey +2, providing several voltage rails through a six pin connector.

The ZX Spectrum +2A thus combines the familiar integrated cassette computer appearance with the electronics of the later +3 generation. The closely related +2B shows further simplification in manufacturing and revisions of the circuitry, with case labels and fitted PCB types sometimes crossing the conventional model boundary. For collectors and repairers, the actual Z70830 or Z70833 designation and its ISSUE number are therefore as important as the name printed on the case.

Technické údaje / Specifications

Výrobce / Manufacturer: Amstrad plc, Spojené království / Amstrad plc, United Kingdom

Model: ZX Spectrum 128K +2A

Rok / Year: 1988

Země / Country: Anglie / England

Typ / Type: Osmibitový domácí počítač s vestavěným kazetovým magnetofonem / Eight bit home computer with built in cassette recorder

CPU: Zilog Z80A nebo kompatibilní osmibitový procesor / Zilog Z80A or compatible eight bit CPU

Takt CPU / CPU clock: 3,5469 MHz / 3.5469 MHz

RAM: 128 KB, osm bank po 16 KB se standardním i rozšířeným stránkováním / 128 KB, eight 16 KB banks with normal and extended memory paging

ROM: 64 KB, čtyři 16KB banky s firmwarem BASIC a diskovými rutinami +3DOS / 64 KB, four 16 KB banks containing BASIC firmware and +3DOS routines

Operační systém / Operating system: 128 BASIC a kompatibilní 48 BASIC v ROM, přítomné rutiny +3DOS, bez samostatně zaváděného systému v základní sestavě / 128 BASIC and compatible 48 BASIC in ROM, +3DOS routines present, no separately booted OS in standard configuration

Video / Graphics: ULA funkce integrované v Amstrad 40077, 256 × 192 pixelů, text 32 × 24, 15 barevných variant, atributy 8 × 8, RF a RGB / ULA functions integrated in Amstrad 40077, 256 × 192 pixels, 32 × 24 text, 15 colour variants, 8 × 8 attributes, RF and RGB

Zvuk / Sound: Tříkanálový AY-3-8912 s šumem a jednoduchý zvuk ULA, analogové zapojení závisí na revizi / AY-3-8912 three channel PSG with noise and ULA beeper, analogue circuit varies by PCB revision

Média / Storage: Vestavěný kazetový magnetofon Datacorder, ve standardní konfiguraci bez disketové mechaniky / Built in Datacorder cassette recorder, no floppy drive in the standard configuration

Rozhraní / Interfaces: RF TV, RGB/PERITEL, RS-232, MIDI, paralelní tiskárna, AUX, dva joystickové porty Sinclair, SOUND, rozšiřovací konektor / RF TV, RGB/PERITEL, RS-232, MIDI, parallel printer, AUX, two Sinclair joystick ports, SOUND, expansion edge

Napájení / Power: Externí víceúrovňový zdroj, +5 V, +12 V a −12 V, šestipinový DIN konektor, není kompatibilní se zdrojem šedého +2 / External multivoltage PSU, +5 V, +12 V and −12 V, six pin DIN, not interchangeable with grey +2 supply

Rozměry / Dimensions: Přibližně 440 × 175 × 55 mm / Approximately 440 × 175 × 55 mm

Původní cena / Original price: Britská cena závisela na období a prodejním balení, přibližně 199 GBP u některých nabídek / UK price varied with period and package, around £199 in some listings

Náš exemplář / Our machine

Česky / Czech:

Na fotografiích jsem porovnal černý a šedý Sinclair ZX Spectrum +2, jejich klávesnice, kazetové mechaniky, zadní konektory a spodní kryty. Černý počítač je zachycen také v provozu s monitorem. Můj exemplář má na původním spodním krytu označení +2A, zatímco uvnitř je základní deska s čitelným potiskem Z70833 ISSUE 2. Amstrad tuto novější konstrukci, známou také z modelu +2B, osazoval z výroby i do počítačů označených +2A. Posledních pět fotografií galerie slouží jako referenční srovnání revizí Z70830 a Z70833, včetně ISSUE 1, 2 a 4.

English / Anglicky:

In the photographs I compared the black and grey Sinclair ZX Spectrum +2 computers, including their keyboards, cassette mechanisms, rear connections and undersides. The black computer is also shown operating with a monitor. My example has the original +2A designation on its bottom case, while its motherboard is marked Z70833 ISSUE 2. Amstrad also factory fitted this later motherboard design, commonly associated with the +2B, to computers sold and labelled as +2A. The last five gallery images are reference comparisons of Z70830 and Z70833 revisions, including ISSUE 1, 2 and 4.

Zdroje / Sources

https://sinclair.wiki.zxnet.co.uk/wiki/ZX_Spectrum_%2B3/2A/2B

https://wiki.zxnet.co.uk/spectrum/schematics/

https://zxnet.co.uk/spectrum/amstradmods/index.html

https://www.computinghistory.org.uk/det/50153/Sinclair-ZX-Spectrum-2A-Action-Pack/

https://www.spectrumforeveryone.com/technical/modifying-a-2a-sound-socket-to-accept-tape-input-3-standard/

https://www.retrogamescollector.com/spotters-guide-sinclair-zx-spectrum/

https://www.crashonline.org.uk/50/sinchist.htm

https://www.retroisle.com/sinclair/zxspectrum/techdetail.php

https://velesoft.speccy.cz/

Fotodokumentace / Photo documentation

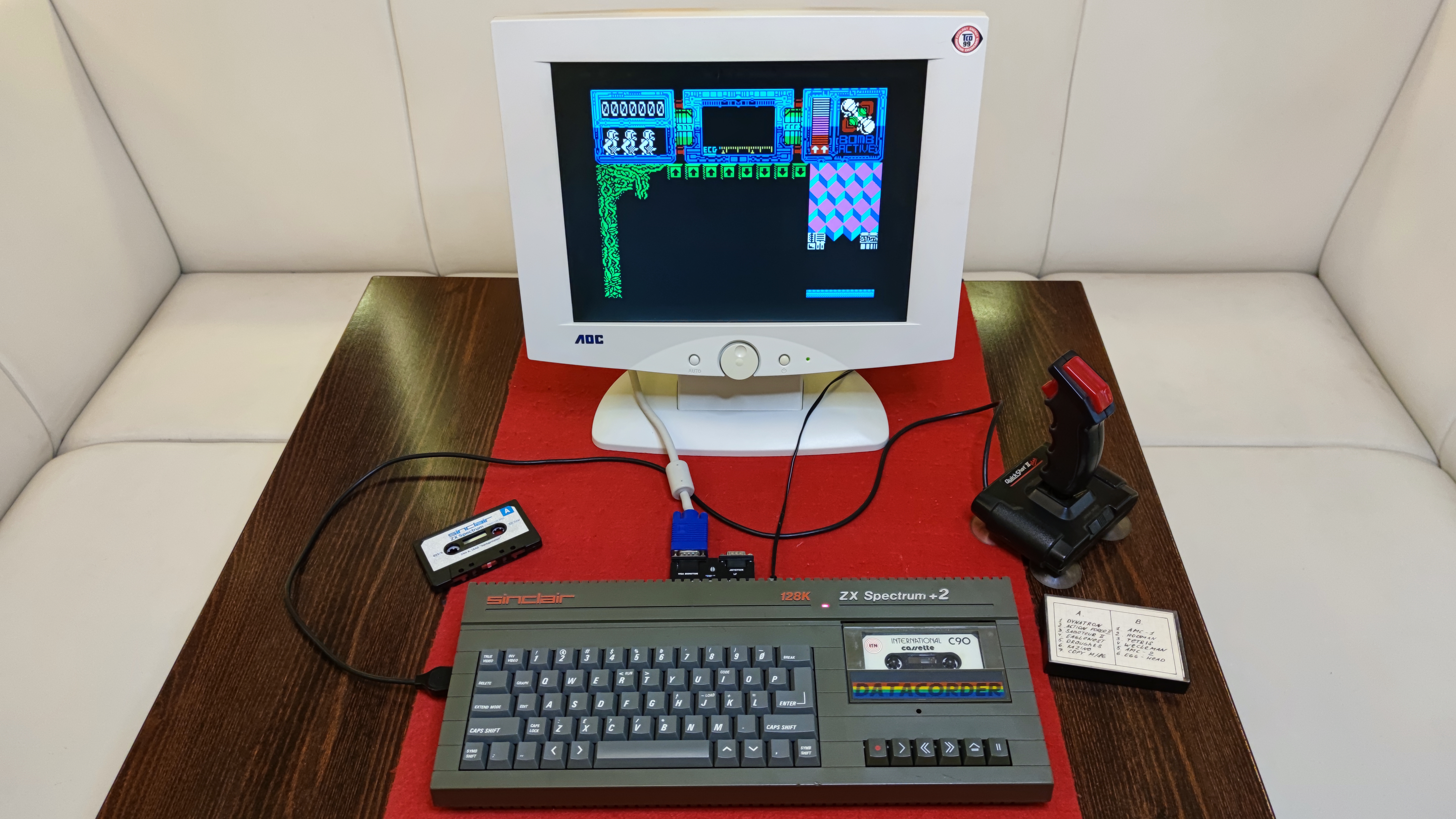

Černý ZX Spectrum +2 s monitorem a kazetou / Black ZX Spectrum +2 with monitor and cassette
Nabídka 128 BASIC na černém ZX Spectrum +2 / 128 BASIC menu on black ZX Spectrum +2
Černý Sinclair ZX Spectrum +2, detail klávesnice a kazety / Black Sinclair ZX Spectrum +2, keyboard and cassette detail
Datacorder a kazeta u černého ZX Spectrum +2 / Datacorder and tape in black ZX Spectrum +2
Srovnání: černý a šedý ZX Spectrum +2 shora / Comparison: black and grey ZX Spectrum +2 top views
Černý a šedý ZX Spectrum +2 v jedné sestavě / Black and grey ZX Spectrum +2 in one setup
Vnitřní část skříně ZX Spectrum +2 s kazetovou mechanikou / ZX Spectrum +2 case interior with cassette mechanism
Referenční deska Z70833 ISSUE 4 / Reference Z70833 ISSUE 4 motherboard
Referenční základní deska Z70833 ISSUE 1 / Reference Z70833 ISSUE 1 motherboard
Černý Sinclair ZX Spectrum +2 při hraní hry / Black Sinclair ZX Spectrum +2 running a game
Klávesnice a vestavěný Datacorder černého ZX Spectrum +2 / Black ZX Spectrum +2 keyboard and built in Datacorder
Boční porty a profil černého ZX Spectrum +2 / Side ports and profile of black ZX Spectrum +2
Srovnání: zadní konektory černého a šedého ZX Spectrum +2 / Comparison: rear ports of black and grey ZX Spectrum +2
Srovnání: spodní kryty černého a šedého ZX Spectrum +2 / Comparison: underside covers of black and grey ZX Spectrum +2
Základní deska Z70833 ISSUE 2 z černého ZX Spectrum +2 / Z70833 ISSUE 2 motherboard from black ZX Spectrum +2
Referenční fotografie základní desky Z70833 ISSUE 2 / Reference photograph of Z70833 ISSUE 2 motherboard
Referenční základní deska černého ZX Spectrum +2 / Reference motherboard from black ZX Spectrum +2
Referenční základní deska Z70830 ISSUE 2 pro +2A a +3 / Reference Z70830 ISSUE 2 board for +2A and +3
