Sinclair ZX Spectrum 128K+ (Toastrack)

Sinclair ZX Spectrum 128K+ Toastrack z roku 1985 s bočním žebrovaným chladičem / Sinclair ZX Spectrum 128K+ Toastrack from 1985 with finned side heatsink
←
→
Youtube video →

Země / Country:

Španělsko/Anglie / Spain/England

Rok / Year:

1985/1986

Česky / Czech:

Sinclair ZX Spectrum 128K, mezi sběrateli známý jako Toastrack, vznikl v roce 1985 jako zásadně rozšířený nástupce modelu ZX Spectrum+. Z dálky se oba počítače podobají, nový 128K však kromě známé černé skříně a plastové klávesnice převzal především softwarové dědictví původního Spectra. Paměť se zvětšila ze 48 na 128 KB, přibyl tříkanálový zvuk, výstup RGB, sériové rozhraní a nová ROM. Vývoj nesl kódové označení Derby a probíhal ve spolupráci Sinclair Research se španělskou společností Investrónica, která počítače Sinclair distribuovala na svém trhu.

Právě Španělsko se stalo první zemí, kde se ZX Spectrum 128 objevil v prodeji. Na veletrhu SIMO 1985 byl představen v září téhož roku za 44 250 peset. Španělská jazyková a daňová pravidla pro domácí počítače tvořila důležité pozadí spolupráce s Investrónicou. Britští zákazníci si na novinku museli počkat do začátku roku 1986. Sinclair měl stále zásoby staršího Spectrum+ a nový model by jeho doprodej ještě komplikoval. V Británii se 128K prodával za 179,95 libry. V dubnu 1986 převzal Amstrad práva k počítačové řadě Sinclair a značce. Toastrack tak zůstal posledním modelem Spectra vyvinutým a uvedeným na trh ještě pod původní správou Sinclair Research, než se objevila řada Amstrad ZX Spectrum +2.

Nejnápadnější změna je na pravém boku. Dlouhý černý žebrovaný hliníkový chladič odvádí teplo především od napěťového stabilizátoru 7805. Připomínal stojánek na plátky topinek, odtud britská přezdívka Toastrack. Nejde o přídavný modul ani o rozhraní pro periferie, ale o součást chlazení napájecí části. Na pohled zůstaly zachovány klávesy podobné Spectrum+ a výklopné zadní nožky. Verze pro španělský trh je obvykle rozpoznatelná podle bílého nápisu 128K, zatímco britská verze používala červené označení. Španělské provedení navíc mělo lokalizovanou klávesnici a odlišnou systémovou ROM.

Procesorem zůstal osmibitový Zilog Z80A na přibližně 3,5469 MHz. Jeho šestnáctibitová adresová sběrnice umožňuje současně adresovat jen 64 KB, proto 128KB RAM pracuje s osmi bankami po 16 KB. V dolních částech paměťového prostoru zůstávají pevně vybrané oblasti RAM a v horním úseku od adresy 49152 se mohou přepínat další paměťové banky. Počítač umí přepínat také dvě 16KB části ROM, jednu pro prostředí 128 BASIC a druhou pro kompatibilní 48 BASIC. Větší paměť umožnila rozsáhlejší programy a hry, ale také paměťový disk pro rychlé ukládání dat v RAM. Jeho obsah se samozřejmě po vypnutí ztrácí.

Obraz nadále vytváří obvod ULA s rozlišením 256 × 192 bodů a textovou obrazovkou 32 × 24 znaků. Stejně jako původní Spectrum používá společné barevné atributy v blocích 8 × 8 pixelů, takže nezmizel ani známý problém s prolínáním barev. Nabízí patnáct zobrazitelných barevných variant. Naopak zvuk se změnil podstatně. Obvod AY-3-8912 přidal tři nezávislé tónové kanály a generátor šumu. Počítač zachovává i jednoduchý zvuk vytvářený přes ULA, nemá však samostatný vestavěný reproduktor jako starší Spectrum. Zvuk se přehrává přes připojený televizor nebo vhodné externí audio zapojení. Příkaz PLAY v 128 BASICu zpřístupnil hudební možnosti i programátorům v BASICu.

Britská verze při zapnutí nabídne úvodní menu Tape Loader, 128 BASIC, Calculator, 48 BASIC a Tape Tester. Nový 128 BASIC používá editor umožňující zapisovat příkazy po jednotlivých písmenech a pohodlněji upravovat celé řádky. Tape Tester pomáhá nastavit hlasitost kazetového magnetofonu pro spolehlivé čtení. Výběrem 48 BASIC se přepne původní kompatibilní prostředí se způsobem zadávání klíčových slov známým z 48KB Spectra. Z tohoto režimu se bez resetu nebo vypnutí nelze běžným příkazem vrátit do 128 BASICu. Přímý přechod příkazem SPECTRUM naopak dovoluje přenést vhodný BASIC program z prostředí 128 do 48. Ne každý starší program je plně kompatibilní, zejména pokud používá nestandardní postupy či přímo závisí na původních ROM rutinách.

Vedle televizního RF výstupu dostal ZX Spectrum 128 konektor RGB pro kvalitnější obraz, sériové rozhraní RS-232 s podporou hudebního řízení MIDI, konektory EAR a MIC pro externí magnetofon a původní systémový rozšiřovací konektor. Španělská verze se prodávala také s externí numerickou klávesnicí, která se připojovala zvláštním kabelem. Pro britský trh se klávesnice běžně nedodávala, i když konektor a potřebná podpora zůstaly zachovány. Počítač nemá vlastní standardní joystickové zásuvky, k joysticku se dál používal externí interface. Některé porty a jejich označení se mezi španělskou a britskou variantou liší.

Toastrack nezůstal ve výrobě dlouho. Po převzetí práv společností Amstrad v roce 1986 následoval ZX Spectrum +2 s novou skříní, odlišnou klávesnicí a vestavěným kazetovým magnetofonem. Původní Spectrum 128K proto tvoří krátkou, ale technicky důležitou etapu mezi klasickými modely Sinclair a pozdějšími počítači nesoucími stejnou značku. Přinesl paměťové bankování, nový systémový editor a podstatně lepší zvuk, ale zachoval charakteristickou grafiku a velkou část softwarové kompatibility původního Spectra.

English / Anglicky:

The Sinclair ZX Spectrum 128K, widely nicknamed the Toastrack, appeared in 1985 as a substantial upgrade of the ZX Spectrum+. At first glance both machines resemble each other, retaining the familiar black case and moulded keyboard. Inside, however, the 128K introduced 128 KB of RAM, three channel sound, RGB video, serial connections and a new ROM while keeping much of the original Spectrum software environment. Development was carried out under the codename Derby by Sinclair Research in cooperation with its Spanish distributor Investrónica.

Spain was the first country to receive the new computer. The Spectrum 128 was presented and launched at the SIMO 1985 exhibition in September, with an advertised price of 44,250 pesetas. Spanish language requirements and taxation of certain small home computers formed part of the background to the project. British customers had to wait until early 1986 because Sinclair still needed to sell its remaining Spectrum+ stock. The British launch price was £179.95. In April 1986 Amstrad acquired the Sinclair computer business assets and associated brand rights, rather than the entirety of Sinclair Research. The Toastrack was the last Spectrum developed and marketed under Sinclair's original computer business before the Amstrad ZX Spectrum +2 followed.

The most distinctive part of the case is the long, black, finned aluminium heatsink on its right side. It removes heat primarily from the 7805 voltage regulator. Its resemblance to a rack for slices of toast gave the computer its popular nickname. The heatsink is part of the power supply arrangement, not a peripheral interface or expansion module. The basic shape, moving plastic keys and folding rear feet remain reminiscent of the Spectrum+. Spanish machines can generally be recognised by white 128K lettering, while British examples used red lettering. The Spanish variant also had a localised keyboard and different system ROM.

The eight bit Zilog Z80A processor runs at approximately 3.5469 MHz. Its 16 bit address bus can access only 64 KB at a time, so the 128 KB RAM is divided into eight 16 KB banks. The machine selects additional memory banks in the upper address range beginning at address 49152 while other portions of RAM remain mapped into the lower address space. It also switches between two 16 KB ROM banks, one for 128 BASIC and the other for the compatible 48 BASIC environment. The enlarged memory enabled more complex games and applications, as well as a RAM disk for fast temporary file storage. Contents of that RAM disk disappear when the computer is switched off.

The ULA still generates a 256 × 192 pixel display with a 32 × 24 character text layout. Colour attributes are shared by 8 × 8 pixel cells, so the familiar Spectrum colour clash remains. Fifteen visible colour variants are available. Audio, on the other hand, received a major upgrade. The AY-3-8912 provides three independent tone channels and a noise generator. The original ULA generated beeper sound remains possible, but the Spectrum 128 has no separate built in loudspeaker like the earlier models. Sound is normally heard through the connected television or an appropriate external audio connection. The PLAY command in 128 BASIC made musical output accessible without machine code.

The British model starts with a menu offering Tape Loader, 128 BASIC, Calculator, 48 BASIC and Tape Tester. The new BASIC environment provides a full screen style editor and allows commands to be typed letter by letter instead of relying on the old single key keyword system. Tape Tester helps adjust the cassette recorder's volume for reliable loading. Choosing 48 BASIC activates a compatible environment with the familiar 48K keyboard keyword behaviour. A normal command cannot return from that mode to 128 BASIC without a reset or power cycle. The SPECTRUM command can, however, carry a suitable BASIC program from 128 BASIC into 48 BASIC. Compatibility is extensive but not absolute, particularly for older programs that rely on undocumented behaviour or particular ROM routines.

Connections include RF television output, a sharper RGB monitor output, an RS-232 interface with MIDI related capabilities, EAR and MIC cassette jacks and the familiar expansion edge connector. The Spanish market version was supplied with an external numeric keypad connected by its own cable. This accessory was not generally sold with the British version, even though the connector and supporting routines remained. The original Spectrum 128 still had no standard built in joystick sockets, so a separate interface was needed. Some port labelling and connections vary between Spanish and British hardware revisions.

The original Toastrack was made for only a relatively short period. After Amstrad took over the computer range in 1986 it was followed by the ZX Spectrum +2, with a different case and keyboard and a built in cassette recorder. The original 128K therefore marks the transition between the classic Sinclair machines and the later Amstrad produced Spectrums. Its bank switched RAM, revised BASIC and much stronger audio capabilities were substantial advances, while its display system and a considerable part of its software compatibility remained rooted in the original Spectrum design.

Technické údaje / Specifications

Výrobce / Manufacturer: Sinclair Research Ltd. ve spolupráci s Investrónica S.A. / Sinclair Research Ltd. in cooperation with Investrónica S.A.

Model: ZX Spectrum 128K+ (Toastrack)

Rok / Year: 1985/1986

Země / Country: Španělsko/Anglie / Spain/England

Typ / Type: Osmibitový domácí počítač ZX Spectrum 128K, původní provedení Toastrack / Eight bit ZX Spectrum 128K home computer, original Toastrack version

CPU: Zilog Z80A, osmibitový procesor / Zilog Z80A, eight bit processor

Takt CPU / CPU clock: 3,5469 MHz / 3.5469 MHz

RAM: 128 KB RAM v osmi přepínaných bankách po 16 KB, část využitelná jako RAM disk / 128 KB RAM in eight switchable 16 KB banks, partly usable as RAM disk

ROM: 32 KB ROM, dvě banky po 16 KB pro 128 BASIC a 48 BASIC / 32 KB ROM, two 16 KB banks for 128 BASIC and 48 BASIC

Operační systém / Operating system: Sinclair 128 BASIC a 48 BASIC v ROM, bez samostatného diskového operačního systému / Sinclair 128 BASIC and 48 BASIC in ROM, no separate disk operating system

Video / Graphics: Ferranti ULA, 256 × 192 pixelů, text 32 × 24, 15 barevných variant, atributy 8 × 8, RF a RGB / Ferranti ULA, 256 × 192 pixels, 32 × 24 text, 15 colour variants, 8 × 8 attributes, RF and RGB

Zvuk / Sound: AY-3-8912, tři tónové kanály a šum, zachován zvuk ULA, bez vestavěného reproduktoru / AY-3-8912, three tone channels and noise, ULA beeper retained, no built in loudspeaker

Média / Storage: Externí kazetový magnetofon, RAM disk v rozšířené paměti, další úložiště přes kompatibilní rozhraní / External cassette recorder, RAM disk in extended memory, other storage through compatible interfaces

Rozhraní / Interfaces: RF TV, RGB monitor, EAR a MIC pro kazetu, RS-232 a MIDI, konektor externího keypad/AUX, systémový rozšiřovací konektor, joystick přes externí interface / RF TV, RGB monitor, EAR/MIC cassette, RS-232 and MIDI, external keypad/AUX port, expansion edge, joystick through external interface

Napájení / Power: Externí přibližně 9 V DC, záporný střed, původní britský zdroj 1,85 A, boční chladič stabilizátoru / External approximately 9 V DC, centre negative, original UK supply 1.85 A, side mounted regulator heatsink

Rozměry / Dimensions: Přibližně 320 × 150 × 45 mm, podle provedení / Approximately 320 × 150 × 45 mm, depending on version

Původní cena / Original price: Španělsko 1985: 44 250 peset, Británie 1986: 179,95 GBP / Spain 1985: 44,250 pesetas, Britain 1986: £179.95

Náš exemplář / Our machine

Česky / Czech:

Ve sbírce mám Sinclair ZX Spectrum 128K+ v původním provedení Toastrack s výrazným žebrovaným chladičem na pravé straně. Na fotografiích z března 2024 je počítač zapojený k monitoru, s připojeným joystickem a obrazovým adaptérem. Zachytil jsem běžící hru i úvodní menu 128K a srovnal vzhled počítače se starším Spectrem+. Další fotografie z října 2020 ukazují rozebranou skříň, elektroniku a páskové kabely klávesnice.

English / Anglicky:

My collection includes an original Sinclair ZX Spectrum 128K+ Toastrack with the prominent finned heatsink on the right side. Photographs taken in March 2024 show the computer connected to a monitor, with a joystick and an external video adapter. I photographed a running game and the 128K startup menu, and compared its appearance with an earlier Spectrum+. Additional photographs from October 2020 show an opened case, the electronics and the keyboard ribbon cables.

Zdroje / Sources

https://worldofspectrum.net/ZXSpectrum128Manual/index.html

https://worldofspectrum.net/ZXSpectrum128Manual/sp128p05.html

https://www.computinghistory.org.uk/det/2584/sinclair-zx-spectrum-128/

https://sinclair.wiki.zxnet.co.uk/wiki/ZX_Spectrum_128

https://worldofspectrum.net/item/1000488/

https://www.spectrumforeveryone.com/technical/fixing-keypad-issues-on-an-issue-6k-128k-toastrack/

https://www.retrogamescollector.com/spotters-guide-sinclair-zx-spectrum/

https://www.worldofspectrum.net/faq/reference/hardware.htm

https://velesoft.speccy.cz/

Fotodokumentace / Photo documentation

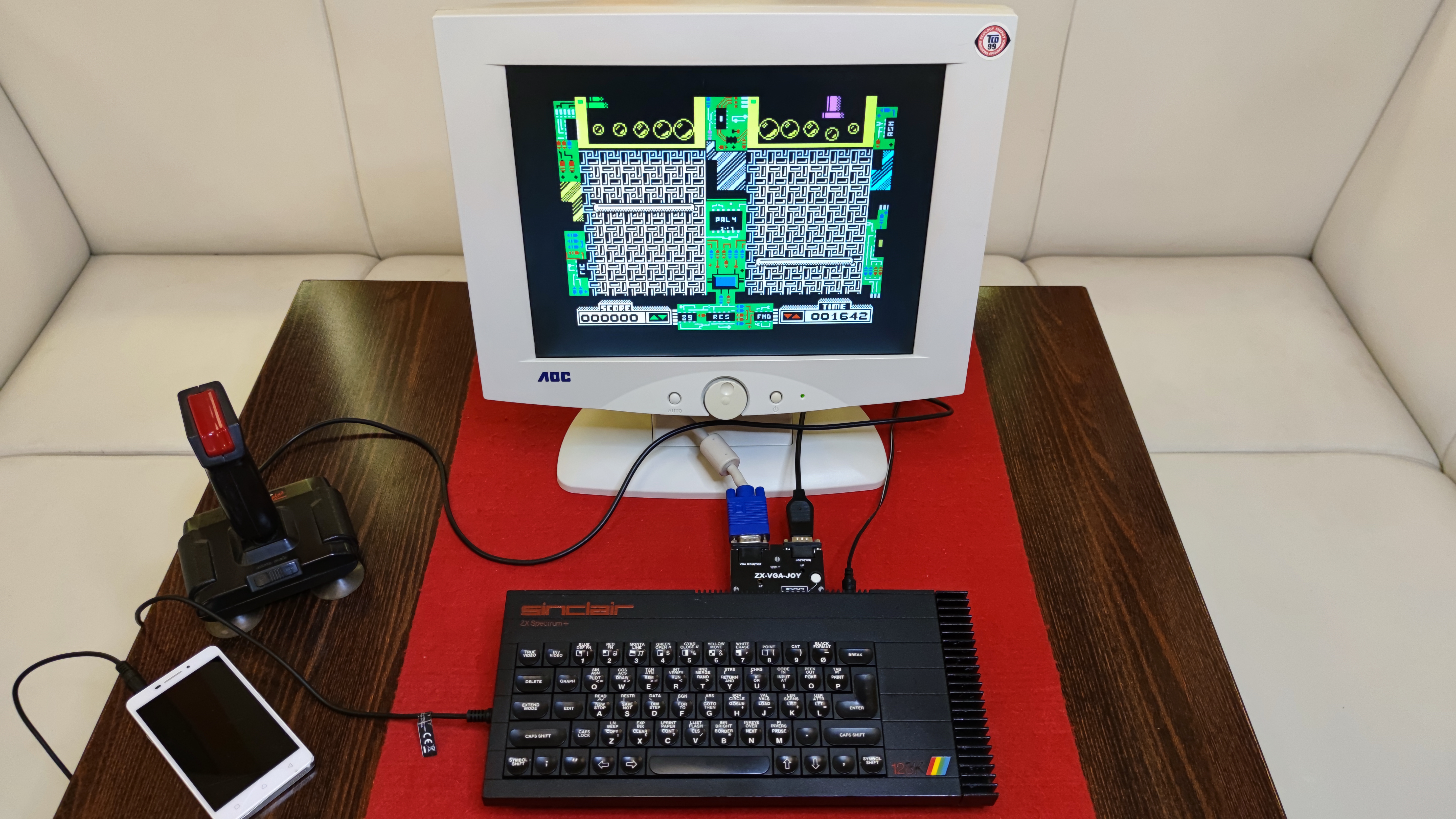

ZX Spectrum 128K v provozu s monitorem a joystickem / ZX Spectrum 128K running with monitor and joystick
ZX Spectrum 128K, šikmý pohled na funkční sestavu / ZX Spectrum 128K, angled view of working setup
ZX Spectrum 128K, boční profil s připojeným kabelem / ZX Spectrum 128K, side profile with cable connected
Zadní panel a konektory ZX Spectrum 128K Toastrack / Rear panel and connectors of ZX Spectrum 128K Toastrack
Detail nápisu Sinclair a kláves ZX Spectrum 128K / Detail of Sinclair logo and ZX Spectrum 128K keys
ZX Spectrum 128K Toastrack s červeným logem Sinclair / ZX Spectrum 128K Toastrack with red Sinclair logo
Otevřený ZX Spectrum 128K s odkrytou základní deskou / Opened ZX Spectrum 128K with exposed motherboard
Rozebraná skříň a klávesnice ZX Spectrum 128K na stole / Dismantled ZX Spectrum 128K case and keyboard on bench
Základní deska Sinclair ZX Spectrum 128K, detail elektroniky / Sinclair ZX Spectrum 128K motherboard, electronics detail
Čelní pohled na hru a klávesnici ZX Spectrum 128K / Front view of ZX Spectrum 128K keyboard and game
Sinclair ZX Spectrum 128K, plastová klávesnice a chladič / Sinclair ZX Spectrum 128K, plastic keyboard and heatsink
Žebrovaný boční chladič Sinclair ZX Spectrum 128K / Finned side heatsink of Sinclair ZX Spectrum 128K
ZX Spectrum 128K, připojení kabelu z boční strany / ZX Spectrum 128K, cable connection from the side
Srovnání: ZX Spectrum 128K Toastrack a ZX Spectrum+ / Comparison: ZX Spectrum 128K Toastrack and ZX Spectrum+
Startovací menu Sinclair ZX Spectrum 128K na monitoru / Sinclair ZX Spectrum 128K startup menu on monitor
Páskové kabely klávesnice ZX Spectrum 128K / ZX Spectrum 128K keyboard ribbon cables
Demontované díly Sinclair ZX Spectrum 128K a základní deska / Removed Sinclair ZX Spectrum 128K parts and motherboard
