Sinclair ZX Spectrum +2 128K

Země / Country:
Anglie / England
Rok / Year:
1986
Česky / Czech:
V roce 1986 převzal Amstrad práva k domácím počítačům a značce Sinclair. Ještě téhož roku uvedl ZX Spectrum +2, první model této řady vytvořený pod jeho vedením. Na rozdíl od černého Spectra 128K přezdívaného Toastrack dostal výraznou šedou skříň, klávesnici s plným zdvihem a především vestavěný kazetový magnetofon Datacorder. Umístění magnetofonu vpravo vedle klávesnice připomínalo Amstrad CPC 464. Ve skutečnosti však +2 nebyl přestavěným CPC, uvnitř nadále vycházel z architektury Sinclairu ZX Spectrum 128K.
Amstrad chtěl nabídnout hotový domácí počítač bez nutnosti připojovat samostatný magnetofon. Vestavěný Datacorder odstranil běžné problémy s nastavováním hlasitosti externích magnetofonů a dodal celé sestavě jednotný vzhled. Nová klávesnice používala samostatně se pohybující klávesy s pružinami a umožňovala pohodlnější psaní než membránové provedení předchozího Spectrum+. Z kláves zmizela většina popisků jednotlivých příkazů BASICu. V režimu 128 BASIC se už příkazy běžně vypisovaly písmeno po písmenu, zatímco režim 48 BASIC zachoval starší způsob práce s klíčovými slovy.
Premiéru +2 zaznamenal také dobový časopis Sinclair User v říjnu 1986. Novinku tehdy hodnotil jako výrazně praktičtější domácí Spectrum a uváděl prodejní cenu 149 britských liber. To bylo méně než u původního 128K při jeho britském uvedení. Amstrad pokračoval v nabídce rozsáhlého katalogu her a programů pro Spectrum, ale chtěl počítač prodávat především jako snadno použitelný přístroj pro domácí zábavu. Výroba šedé verze probíhala na Tchaj-wanu a v některých výrobních sériích také ve Velké Británii.
V základu zůstal osmibitový procesor třídy Z80A taktovaný přibližně na 3,5469 MHz, celkem 128 KB RAM a systémová ROM o velikosti 32 KB. Paměť RAM je rozdělená do osmi bank po 16 KB a procesor je podle potřeby přepíná do svého 64KB adresového prostoru. Dvě 16KB banky ROM obsahují prostředí 128 BASIC a kompatibilní 48 BASIC. Amstrad však původní ROM mírně upravil. Z úvodní nabídky zmizela položka Tape Tester, protože magnetofon již byl součástí počítače, a změnilo se copyrightové hlášení. Několik starších programů, které přímo závisely na určitých adresách v ROM, tak mohlo mít problémy s kompatibilitou.
Obraz stále vytvářel obvod ULA s rozlišením 256 × 192 pixelů a textovou obrazovkou 32 × 24 znaků. Počítač používal osm základních barev a atribut BRIGHT, dohromady patnáct viditelných barevných variant, protože černá nemá odlišnou jasnou verzi. Barvy popředí a pozadí se sdílely v blocích 8 × 8 bodů, takže se nezměnil ani známý colour clash. Obraz lze přivést do televizoru prostřednictvím RF modulátoru nebo využít RGB výstup pro kvalitnější zobrazení na vhodném monitoru.
Zvuk obstarává programovatelný generátor AY-3-8912, případně jeho varianta AY-3-8912A, se třemi tónovými kanály a generátorem šumu. Zachovány jsou i původní jednoduché zvukové efekty vytvářené přes ULA. Standardní analogový zvuk z těchto počítačů je sloučený do monofonního výstupu, přestože samotný čip AY má tři oddělené zvukové kanály. Díky tomu dnes existují dodatečné stereo moduly, které jednotlivé kanály rozdělují mezi levý a pravý výstup a mohou současně upravit jejich úroveň a odfiltrovat nežádoucí složky signálu.
Novinkou byly také dva devítipinové joystickové konektory. Používají Sinclairův způsob čtení ovladače známý z Interface 2, ale jejich elektrické zapojení neodpovídá obvyklému standardu Atari. Pro běžný joystick proto bylo třeba použít odpovídající redukci nebo ovladač určený pro Spectrum +2, například Sinclair SJS1. K dispozici zůstaly zadní systémový rozšiřovací konektor, RGB, televizní RF výstup, sériová komunikace RS-232, rozhraní pro MIDI a přípojka pro externí numerickou klávesnici. Přes zdánlivě modernější skříň si tedy +2 zachovalo mnoho možností připojení příslušenství předchozího modelu.
Vyráběné desky šedého +2 nejsou úplně shodné. Známé jsou například tchajwanské desky řady Z70500 a britské Z70700. Mohou se lišit osazením součástek i drobnými výrobními úpravami, funkčně však stále patří k původní generaci 128K. Teprve pozdější černé ZX Spectrum +2A a +2B dostaly elektroniku odvozenou od modelu +3 a odlišné napájení. Šedý +2 tak stojí mezi původními Spectry Sinclair a následujícími modely Amstradu. Rozpoznání konkrétní varianty podle barvy skříně je užitečné, pro opravy je ale vždy rozhodující skutečná základní deska.
English / Anglicky:
In 1986 Amstrad acquired the rights to Sinclair's home computer range and the associated brand. Later that year it introduced the ZX Spectrum +2, the first new Spectrum developed under Amstrad's control. In place of the black Spectrum 128K known as the Toastrack came a large grey enclosure, a full travel keyboard and, most visibly, a built in cassette recorder named the Datacorder. The recorder positioned to the right of the keyboard resembled the layout of the Amstrad CPC 464. The +2 was not a CPC computer in disguise, however. Its electronics remained based on the ZX Spectrum 128K architecture.
Amstrad wanted to sell a complete home computer without a separate cassette machine. The built in Datacorder avoided the usual difficulties of setting the playback volume on an external recorder and gave the machine a more integrated appearance. The new sprung keyboard was more comfortable for typing than the membrane based Spectrum+ keyboard. Most of the BASIC keywords printed on earlier Spectrum keycaps disappeared. In 128 BASIC commands could be entered letter by letter, while the compatible 48 BASIC mode retained the original keyword entry system.
The new machine was reviewed in the October 1986 issue of Sinclair User. The contemporary review welcomed the practical redesign and quoted a UK selling price of £149, below the introductory price of the earlier Spectrum 128K. Amstrad retained the vast catalogue of Spectrum games and software while promoting the computer primarily as an accessible home entertainment system. Grey +2 machines were assembled in Taiwan, with some production also taking place in the United Kingdom.
The hardware still used an eight bit Z80A class processor running at approximately 3.5469 MHz, 128 KB of RAM and 32 KB of system ROM. The RAM consists of eight 16 KB banks, selected as needed within the processor's 64 KB address space. Two 16 KB ROM banks provide 128 BASIC and a compatible 48 BASIC environment. Amstrad made small modifications to the original firmware. Tape Tester disappeared from the startup menu as the cassette recorder was now integrated, and the copyright message was changed. These ROM changes caused occasional compatibility problems for older programs that relied on specific ROM addresses.
Graphics were still generated by the ULA at 256 × 192 pixels with a 32 × 24 character text screen. Eight basic colours and the BRIGHT attribute provided fifteen visibly distinct colour variants, since black has no separate bright appearance. Foreground and background colours remained shared within 8 × 8 pixel cells, so the famous Spectrum colour clash was unchanged. Television output was available through an RF modulator and a cleaner picture could be obtained from the RGB connector with a suitable monitor.
Sound came from the AY-3-8912 programmable sound generator, sometimes fitted as the AY-3-8912A version, with three tone channels and a noise generator. The simple ULA generated sound effects were also retained. The standard analogue output mixes the channels into mono, even though the AY chip provides three separate channel outputs. Modern stereo enhancement boards can redistribute these channels between left and right and improve the analogue signal path by adjusting levels and reducing unwanted noise.
Two built in nine pin joystick sockets were another major addition. They support the Sinclair Interface 2 method of reading joysticks but do not use the standard Atari electrical pinout. A conventional joystick therefore requires a suitable adapter, or an appropriate Spectrum +2 joystick such as the Sinclair SJS1 must be used. Other connections include the rear expansion edge connector, RGB, RF television output, RS-232 serial communications, MIDI related connections and an auxiliary numeric keypad port. Much of the earlier Spectrum 128K expansion capability was preserved.
Grey +2 machines were not all assembled with exactly the same motherboard. Known examples include Taiwan produced Z70500 boards and British Z70700 boards. Component selection and some factory modifications differed, but the main functionality belonged to the original 128K generation. The later black ZX Spectrum +2A and +2B instead used electronics derived from the +3 and required a different power arrangement. The grey +2 therefore marks the transition between the classic Sinclair hardware and the subsequent Amstrad redesigned models. For service work the actual motherboard is more important than case colour.
Technické údaje / Specifications
Výrobce / Manufacturer: Amstrad Consumer Electronics plc, Spojené království, výroba Tchaj-wan a Spojené království / Amstrad Consumer Electronics plc, UK, manufactured in Taiwan and the United Kingdom
Model: ZX Spectrum +2 128K, původní šedé provedení / original grey model
Rok / Year: 1986
Země / Country: Anglie / England
Typ / Type: Osmibitový domácí počítač s vestavěným kazetovým magnetofonem / Eight bit home computer with built in cassette recorder
CPU: NEC μPD780C-1, procesor kompatibilní se Zilog Z80A / NEC μPD780C-1, Zilog Z80A compatible processor
Takt CPU / CPU clock: Přibližně 3,5469 MHz / Approximately 3.5469 MHz
RAM: 128 KB, osm přepínaných bank po 16 KB / 128 KB, eight bank switched 16 KB pages
ROM: 32 KB, dvě banky 16 KB pro 128 BASIC a 48 BASIC / 32 KB, two 16 KB banks for 128 BASIC and 48 BASIC
Operační systém / Operating system: 128 BASIC a kompatibilní 48 BASIC v ROM, samostatný operační systém není / 128 BASIC and compatible 48 BASIC in ROM, no separate operating system
Video / Graphics: ULA, 256 × 192 pixelů, text 32 × 24 znaků, 15 barevných variant, atributy 8 × 8, výstupy RF a RGB / ULA, 256 × 192 pixels, 32 × 24 text, 15 colour variants, 8 × 8 attributes, RF and RGB output
Zvuk / Sound: AY-3-8912A, tři tónové kanály a generátor šumu, zvuk ULA, u mého exempláře dodatečný stereo kit / AY-3-8912A, three tone channels and noise generator, ULA sound, my machine fitted with an aftermarket stereo kit
Média / Storage: Vestavěný kazetový magnetofon Datacorder / Built in Datacorder cassette recorder
Rozhraní / Interfaces: 2× joystick Sinclair zapojení (odlišné od Atari), systémový rozšiřující konektor, RGB, RF, RS-232/MIDI, KEYPAD, zvukové konektory / Two Sinclair wired joystick sockets (different from Atari), expansion edge, RGB, RF, RS-232/MIDI, KEYPAD, audio connectors
Napájení / Power: Externí 9 V DC, přibližně 2,1 A, záporný střed / External 9 V DC, approximately 2.1 A, centre negative
Rozměry / Dimensions: 439 × 174 × 38 až 56 mm, přibližně 1,69 kg / 439 × 174 × 38 to 56 mm, approximately 1.69 kg
Původní cena / Original price: Británie 1986, 149 GBP / United Kingdom 1986, £149
Náš exemplář / Our machine

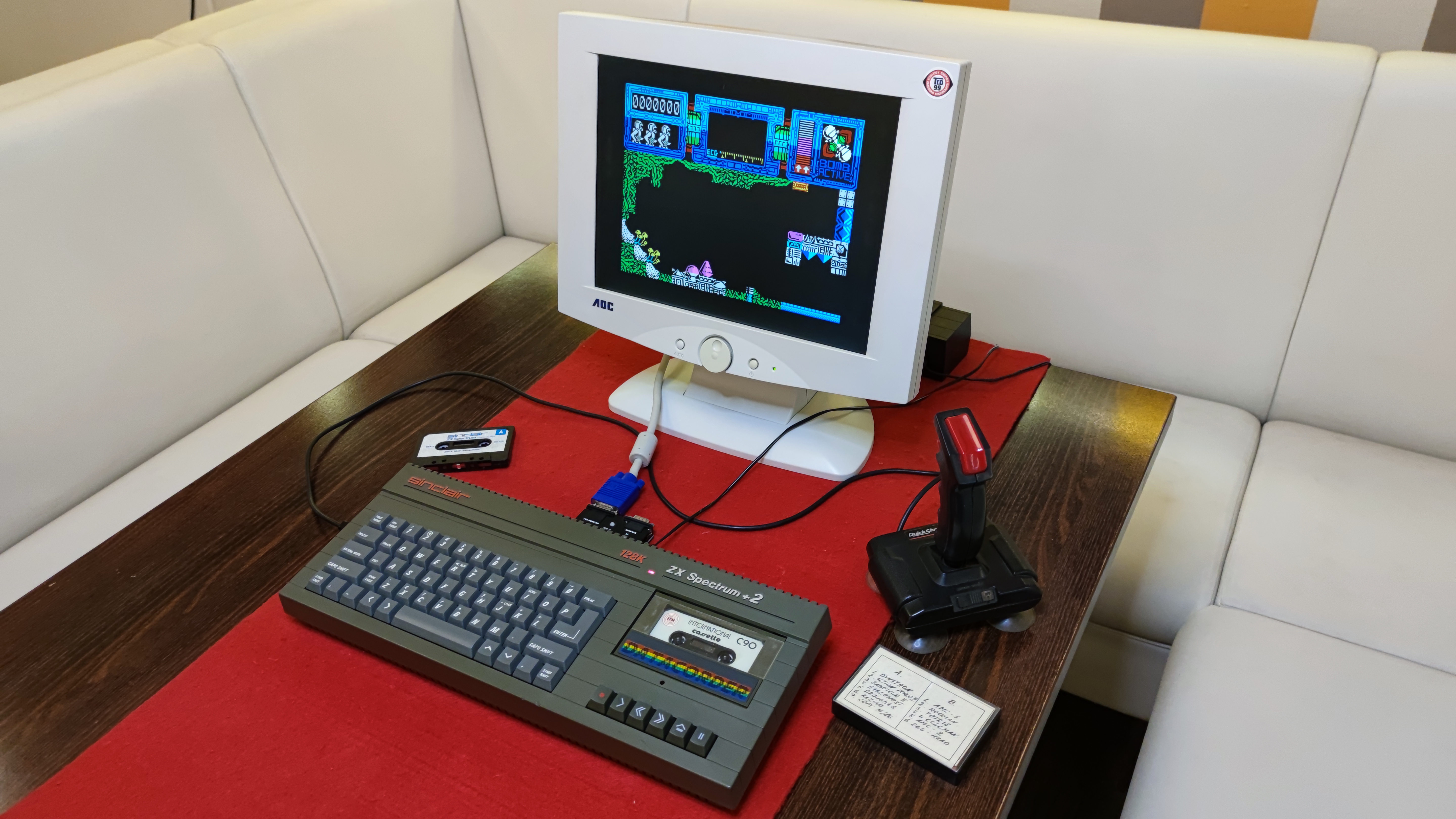

Ve sbírce mám původní šedý Sinclair ZX Spectrum +2 s vestavěným Datacorderem. Počítač jsem při fotografování připojil k monitoru a používal jej s joystickem. Na snímcích je zachycená spuštěná hra i úvodní nabídka systému. Uvnitř mého exempláře je základní deska řady Z70500, což je vidět na fotografiích rozebraného počítače.
Kvůli lepšímu zvuku jsem si pořídil stereo kit pro počítače ZX Spectrum 128K. Podle instalačního návodu jsem jej zabudoval do šedého +2 a připájel k příslušným vývodům zvukového čipu AY-3-8912A. Modul převádí tři zvukové kanály AY do levého a pravého kanálu stereofonního výstupu a umožňuje jejich míchání v zapojení ABC nebo ACB. V galerii je zachycená montáž na základní desce i samotná malá deska kitu se stereofonní zásuvkou.
My collection includes an original grey Sinclair ZX Spectrum +2 with its built in Datacorder. For the photographs I connected the computer to a monitor and used it with a joystick. The pictures show a running game and the system startup menu. Internal photographs also show the Z70500 family motherboard fitted in my example.
To improve the sound I bought a stereo enhancement kit for 128K ZX Spectrum computers. Following its installation instructions, I fitted the board inside my grey +2 and soldered it to the appropriate pins of the AY-3-8912A sound chip. The module distributes the three AY audio channels between left and right stereo outputs and supports ABC or ACB channel mixing. The gallery shows the board installed inside the computer as well as the small stereo kit PCB and its audio socket.
