Sinclair ZX Spectrum +3

Země / Country:
Anglie / England
Rok / Year:
1987
Česky / Czech:
Sinclair ZX Spectrum +3 uvedla společnost Amstrad v roce 1987, tedy rok po původním šedém modelu ZX Spectrum +2. Novinka si ponechala rozpoznatelnou koncepci počítače s plnozdvihovou klávesnicí, ale vestavěný kazetový magnetofon nahradila třípalcovou disketovou mechanikou. Černá skříň s jednotkou na pravé straně připomínala Amstrad CPC 6128, jehož disketovou technologii výrobce dobře znal. Spectrum +3 však nebylo počítačem CPC převlečeným do jiné skříně. Stále šlo o vlastní řadu kompatibilní s osmibitovým ZX Spectrem, tentokrát s rozsáhlými změnami v základní desce, paměťovém systému a firmwaru.
V době uvedení se ve Spojeném království prodávalo za 249 liber. Tím se značně vzdálilo levnějšímu kazetovému +2, zatímco mnozí hráči už začínali uvažovat o šestnáctibitových počítačích Atari ST a Commodore Amiga. Amstrad proto později cenu snížil na 199 liber, jak uváděl i dobový časopis CRASH. Disketový +3 nezískal tak silnou pozici na trhu jako kazetové varianty Spectra. O přesném podílu jednotlivých příčin slabších prodejů ovšem nemáme spolehlivou statistiku. Roli mohly hrát vyšší pořizovací náklady, omezenější nabídka her na třípalcových disketách i možnost spouštět mnoho starších titulů z běžných kazet.
Mechanika používá třípalcové diskety, nikoliv později běžnější formát 3.5". Jednotka je jednostranná a disk se pro práci s druhou stranou ručně obrací. Každá strana má 40 stop s devíti sektory po 512 bajtech, tedy 180 KB fyzické kapacity. Podle originální příručky zůstává po formátování běžně přibližně 173 KB prostoru pro uživatelské soubory. Vestavěná jednotka je označena A: a k samostatnému portu lze připojit druhou jako B:. Provoz magnetofonu nezmizel, hry a programy lze dál zavádět z kazety přes externí zvukový konektor.
Výraznou novinkou byl diskový operační systém +3DOS, vyvinutý firmou Locomotive Software na základě technologií Amstradu. Ve firmwaru ROM je společně s prostředím +3 BASIC a kompatibilním režimem 48 BASIC. Oproti předchozímu ZX Spectrum +2 se ROM rozšířila z 32 na 64 KB, rozdělených do čtyř 16KB bank, zpravidla uložených ve dvou 32KB paměťových obvodech. Nové funkce umožňovaly práci se soubory, adresáři disku, formátování i ukládání programů přímo z BASICu. Příkazy pro disk byly integrované do prostředí počítače, takže pro běžnou práci nebylo nutné nejprve načítat samostatný DOS z diskety.
Operační paměť zůstala na velikosti 128 KB a procesor Z80A běžel přibližně na 3,5469 MHz. Osm bank RAM po 16 KB se však nyní mohlo mapovat pružněji. Speciální režimy dovolily do celého 64KB adresového prostoru zapojit RAM bez ROM v dolních adresách. Takové uspořádání je důležité například pro operační systém CP/M Plus, který lze na +3 spustit z vhodné diskety. CP/M není trvale uložen v běžné ROM počítače a nejde o jiný název +3DOS. Oba systémy jsou odlišné a +3DOS je standardní součást firmwaru.
Grafický systém si ponechal rozlišení 256 × 192 bodů a textovou obrazovku 32 × 24 znaků. Osm základních barev a atribut BRIGHT vytvářejí patnáct různých viditelných barevných variant, protože černá v obou úrovních jasu vypadá stejně. Atributy společné pro bloky 8 × 8 bodů nadále způsobují typické prolínání barev. Zachován byl také tříkanálový hudební generátor AY-3-8912 a jednoduchý zvuk vytvářený programově přes ULA. Změny se tedy týkaly hlavně úložiště, řadiče paměti, systémových obvodů a vstupně výstupních možností, nikoliv obrazových režimů.
Zadní strana přinesla konektor pro paralelní tiskárnu, připojení druhé disketové mechaniky a zachovaná rozhraní pro externí RGB monitor, televizní RF výstup, sériovou komunikaci RS-232 a MIDI. Dva vestavěné joystickové porty používají zapojení Sinclair, nikoliv běžné elektrické rozložení Atari. Nadále je k dispozici rozšiřovací hranový konektor, ale není zaručena kompatibilita se všemi staršími periferiemi. Změnil se také napájecí systém. Místo jednoduchého zdroje 9 V DC používá +3 externí vícenapěťový zdroj dodávající +5 V, +12 V a −12 V prostřednictvím vícepólového konektoru. Zdroj z původního šedého +2 proto nelze zaměnit.
S novou základní deskou přišly také některé nepříjemné konstrukční chyby. U rozšířené desky Z70830 se projevuje zkreslení a přebuzení zvukového signálu kvůli nevhodnému zapojení zesilovací části. Známá servisní úprava mění hodnoty několika odporů a doplňuje další prvky podle opraveného zapojení použitého u pozdějších modelů. Není však správné tvrdit, že úplně všechny počítače +2 a +3 mají totožnou závadu. Opravené obvody se objevily zejména na pozdějších deskách a existují také odlišné výrobní revize. Bez kontroly konkrétní základní desky nelze rozhodnout, zda se závada vztahuje na určitý dochovaný exemplář.
Pro servis dnes představuje další typický problém původní disketová mechanika. Pryžový hnací řemínek po desítkách let často ztrácí pružnost, rozpadá se nebo se mění v lepkavou hmotu. Motor se pak může točit, ale pohon mechaniky nefunguje správně. Oprava vyžaduje odstranění zbytků starého řemínku, očištění hnacích ploch a osazení správné náhrady. Vedle stavu disků, hlavy a mechanických částí jde o jednu z nejčastějších příčin problémů s dochovanými Spectry +3.
Řadu později doplnily černé kazetové ZX Spectrum +2A a +2B, které vycházejí z příbuzného, výrazně přepracovaného hardwaru. V literatuře se uvádí také pozdní varianta +3B s odlišnou základní deskou. Tyto názvy nelze zaměňovat pouze podle barvy skříně, protože vnější vzhled nemusí spolehlivě určit osazení uvnitř. ZX Spectrum +3 proto zůstává technicky nejambicióznější verzí tradiční osmibitové řady Spectrum, i když komerčně nedosáhl postavení levnějších kazetových modelů.
English / Anglicky:
Amstrad introduced the Sinclair ZX Spectrum +3 in 1987, one year after the original grey ZX Spectrum +2. It retained a recognisable full travel keyboard and integrated case design but replaced the built in cassette recorder with a 3" floppy disk drive. Its black enclosure with the drive on the right resembled the Amstrad CPC 6128, whose disk technology was familiar to the manufacturer. Nevertheless, the +3 was not a CPC computer in a different case. It remained part of the ZX Spectrum family, with substantial changes to its motherboard, memory management and firmware while retaining much of the Spectrum software environment.
The original UK price was £249. This made the +3 considerably more expensive than the cassette based +2 at a time when some buyers were looking towards sixteen bit Atari ST and Commodore Amiga machines. Amstrad later reduced the price to £199, a change documented in the contemporary magazine CRASH. The +3 failed to establish the same market position as the cheaper cassette Spectrums. There is no reliable evidence to assign an exact proportion of the sales difference to any single factor. Price, the smaller range of software distributed on 3" disks and the continuing ability to load many existing cassette games all affected its commercial appeal.
The drive used 3" floppy disks, not the later, more widespread 3.5" format. It was a single sided drive with reversible media, so the disk had to be physically turned over to use its other side. Each side stored 40 tracks of nine 512 byte sectors, giving a raw capacity of 180 KB. The original manual specifies about 173 KB available for user files after formatting. The integrated drive is A:, and a second external drive can be attached as B:. Cassette software was still supported through an external tape and audio socket, so owners were not forced to obtain all software on floppy disks.
A major addition was +3DOS, a disk operating system developed by Locomotive Software using disk technology from Amstrad's computer range. The firmware combined +3 BASIC, +3DOS and a compatible 48 BASIC mode. ROM capacity doubled from the +2's 32 KB to 64 KB, organised in four 16 KB banks and commonly implemented as two 32 KB chips. BASIC gained integrated disk commands for working with files, formatting media, listing the disk directory and saving or loading programs. Ordinary disk operations did not require loading a separate DOS from floppy disk first.
The computer retained 128 KB of RAM and a Z80A class processor at approximately 3.5469 MHz. Its eight 16 KB RAM banks could now be mapped more flexibly, including special configurations that replaced the ROM in the lowest part of the 64 KB address space with RAM. This was important for running CP/M Plus, which could be booted from appropriate floppy disk software. CP/M Plus is not stored in the ordinary machine ROM and is not simply another name for +3DOS. The built in +3DOS firmware and a separately loaded CP/M system are different environments.
Display capabilities remained close to earlier Spectrums, with 256 × 192 pixel graphics and 32 × 24 character text. Eight basic colours and the BRIGHT attribute gave fifteen visibly different colour variants, since bright black looks identical to ordinary black. The 8 × 8 pixel colour attribute cells retained the characteristic Spectrum colour clash. The computer also kept the three channel AY-3-8912 programmable sound generator and the simpler CPU controlled beeper output through the ULA. Most architectural changes therefore concerned storage, the disk controller, memory mapping and interfaces rather than new graphics modes.
The rear panel offered a parallel printer connection, a socket for an external second disk drive, RGB monitor output, RF television output, RS-232 serial connections and MIDI output. Two joystick sockets were wired for the Sinclair convention rather than the more common Atari electrical pinout. The expansion edge connector remained, although not every peripheral designed for older Spectrums was compatible. Power delivery also changed. The +3 uses an external multi voltage supply providing +5 V, +12 V and −12 V through a multi pin connector instead of the earlier grey +2's simple 9 V DC input. The two power supplies are not interchangeable.
Some significant design faults appeared with the redesigned circuitry. Many machines using the Z70830 motherboard suffer audible distortion and clipping caused by shortcomings in the sound amplification stage. A documented modification changes several resistor values and adds components to reproduce the improved circuit found in later models. However, not all +2 and +3 machines share the same defect. Revised boards corrected aspects of the design, and other board variants exist. The exact fault and the appropriate remedy depend on identifying the motherboard actually fitted to the machine.
The original disk mechanism presents another common problem for collectors. After decades, its rubber drive belt may lose elasticity, crumble or dissolve into a sticky residue. The motor may still run while the mechanism fails to turn properly. Repair involves removing the degraded material, cleaning the drive surfaces and installing a suitable new belt. Along with the condition of the disk media, head and mechanical components, belt failure is one of the most common faults affecting surviving ZX Spectrum +3 machines.
The range was later joined by the black cassette based ZX Spectrum +2A and +2B, derived from closely related redesigned hardware. A later +3B board variant is also documented. These model names should not be assigned from the case colour alone, since the outer appearance does not always identify the motherboard inside. The +3 remains one of the most technically developed versions of the traditional eight bit Spectrum family, even though its commercial success was weaker than that of the less expensive cassette machines.
Technické údaje / Specifications
Výrobce / Manufacturer: Amstrad plc, Spojené království / Amstrad plc, United Kingdom
Model: ZX Spectrum +3
Rok / Year: 1987
Země / Country: Anglie / England
Typ / Type: Osmibitový domácí počítač s vestavěnou třípalcovou disketovou mechanikou / Eight bit home computer with built in 3" floppy disk drive
CPU: Zilog Z80A nebo kompatibilní osmibitový procesor / Zilog Z80A or compatible eight bit CPU
Takt CPU / CPU clock: 3,5469 MHz / 3.5469 MHz
RAM: 128 KB, osm bank po 16 KB s rozšířenými režimy stránkování / 128 KB, eight 16 KB banks with extended memory paging
ROM: 64 KB, čtyři 16KB banky, zpravidla ve dvou 32KB ROM / 64 KB, four 16 KB banks, commonly in two 32 KB ROM chips
Operační systém / Operating system: +3 BASIC a +3DOS v ROM, kompatibilní 48 BASIC, CP/M Plus lze samostatně zavést z diskety / +3 BASIC and +3DOS in ROM, compatible 48 BASIC, CP/M Plus can be booted separately from disk
Video / Graphics: ULA, 256 × 192 pixelů, text 32 × 24 znaků, 15 barevných variant, atributy 8 × 8, RF a RGB / ULA, 256 × 192 pixels, 32 × 24 text, 15 colour variants, 8 × 8 attributes, RF and RGB
Zvuk / Sound: AY-3-8912, tři tónové kanály a šum, doplňkový jednobitový zvuk ULA / AY-3-8912, three tone channels and noise, additional ULA beeper sound
Média / Storage: Vestavěná jednostranná 3" mechanika s oboustranně použitelnými disketami, 180 KB na stranu (asi 173 KB pro uživatele), volitelný disk B: a externí magnetofon / Built in single sided 3" floppy drive with reversible disks, 180 KB per side (about 173 KB usable), optional B: drive and external cassette
Rozhraní / Interfaces: RF TV, RGB, RS-232, MIDI výstup, paralelní tiskárna, AUX, 2× joystick Sinclair, magnetofon/audio, externí disk B:, systémový rozšiřovací konektor / RF TV, RGB, RS-232, MIDI out, parallel printer, AUX, 2 Sinclair joystick ports, cassette/audio, external disk B:, system expansion edge
Napájení / Power: Externí víceúrovňový zdroj, +5 V / 2 A, +12 V / 0,7 A, −12 V / 0,05 A, vícepólový DIN konektor / External multivoltage supply, +5 V / 2 A, +12 V / 0.7 A, −12 V / 0.05 A, multi pin DIN connector
Rozměry / Dimensions: Přibližně 440 × 174 × 50 mm, hmotnost asi 1,65 kg / Approximately 440 × 174 × 50 mm, weight about 1.65 kg
Původní cena / Original price: Británie 1987: 249 GBP, později 199 GBP / Britain 1987: £249, later £199
Náš exemplář / Our machine

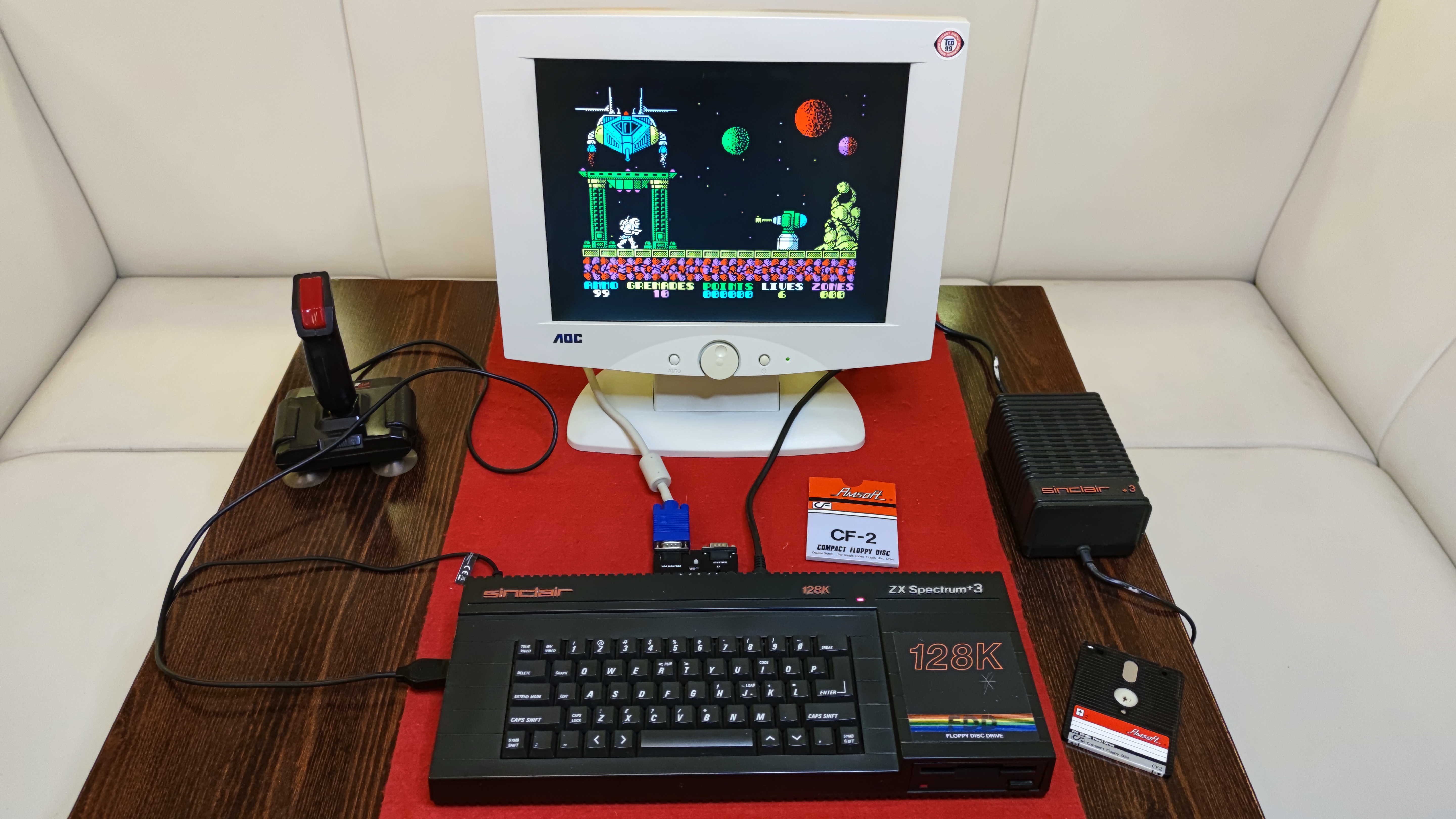

Můj Sinclair ZX Spectrum +3 jsem po získání vyčistil. V disketové mechanice byl původní hnací řemínek rozteklý, proto jsem jej vyměnil za nový. Na fotografiích je počítač zapojený k LCD monitoru se spuštěnou hrou, vedle je joystick, externí napájecí zdroj a třípalcová disketa.
Při pořízení měl počítač už poškozený potisk na krytu disketové mechaniky. Na spodní straně skříně zůstal štítek britského Electronic Computer Service z Hayes v Middlesexu a výrobní číslo U031210.
After acquiring my Sinclair ZX Spectrum +3, I cleaned the computer. The original drive belt inside its floppy mechanism had dissolved, so I fitted a replacement belt. The photographs show the machine connected to an LCD monitor with a game running, together with a joystick, an external power supply and a 3" floppy disk.
The computer already had worn lettering on the floppy drive cover when I acquired it. The underside still carries a label from Electronic Computer Service in Hayes, Middlesex, United Kingdom, and serial number U031210.
