Sinclair ZX Spectrum 48K

Země / Country:
Spojené království / United Kingdom
Rok / Year:
1982
Česky / Czech:
Sinclair ZX Spectrum se stal jedním ze symbolů domácích počítačů osmdesátých let. V Československu se původnímu modelu s měkkými pryžovými klávesami začalo říkat „gumák“. Malá černá skříň s barevnými pruhy na pravém okraji nevypadala jako drahé kancelářské zařízení a právě to bylo součástí jejího úspěchu. Sinclair Research jej ve Velké Británii představil 23. dubna 1982 jako přímého nástupce černobílého ZX81. Na rozdíl od předchozího modelu nabídl barevnou grafiku, zvuk, plnohodnotnější zobrazování a podstatně větší paměť. Název Spectrum měl zdůraznit právě schopnost zobrazovat barvy. Vznikla tak jedna z nejznámějších platforem evropské osmibitové éry.
Na počátku stál podnikatel a vynálezce Clive Sinclair, ale Spectrum nebylo dílem jediného člověka. Elektroniku a specifický obvod ULA navrhoval Richard Altwasser, software a interpret BASICu připravil Steve Vickers ve firmě Nine Tiles a charakteristický vnější design vytvořil Rick Dickinson. Již před uvedením se pro nový počítač zvažovala jména ZX81 Colour a ZX82. Konečný název Spectrum dobře vystihoval hlavní změnu proti ZX81, protože majitel mohl připojit barevný televizor a programovat i hry s barevnou grafikou. Typické duhové proužky a nízké klínovité pouzdro se brzy staly poznávacím znamením celé značky.
Při uvedení si zákazníci mohli vybrat ze dvou paměťových verzí. Základní Spectrum 16K stálo 125 liber a výkonnější Spectrum 48K 175 liber. Přestože šlo o významnou část domácího rozpočtu, v porovnání s některými dobovými konkurenty bylo Spectrum dostupné. Výroba se rozbíhala obtížně a na zásilkový prodej se v prvních měsících vytvářely fronty objednávek. Později se počítače prodávaly i prostřednictvím britských obchodních řetězců. Na konci roku 1983 už Sinclair hlásil milion vyrobených kusů. Odhad více než pěti milionů prodaných počítačů se vztahuje k celé rodině ZX Spectrum včetně pozdějších modelů, nikoliv jen k původnímu 48KB gumáku.
Počítač používá osmibitový mikroprocesor Zilog Z80A taktovaný na přibližně 3,5 MHz. V 16KB paměti ROM je uložen Sinclair BASIC a základní systémové rutiny. Moje varianta má 48 KB operační RAM. Procesor Z80 přímo adresuje celkem 64 KB, přičemž adresy od 0 do 16383 patří ROM a zbytek RAM. Video používá část této operační paměti, nemá však samostatnou přídavnou VRAM. Samotný obrázek na obrazovce zabírá 6144 bajtů a dalších 768 bajtů slouží barevným atributům, dohromady tedy 6912 bajtů. Právě proto je pro samotný program k dispozici méně než fyzických 48 KB RAM.
Klíčovým obvodem Spectra je Ferranti ULA, neboli Uncommitted Logic Array. Tento zákaznický integrovaný obvod soustředil velkou část obrazové a další podpůrné logiky, takže nebylo potřeba velké množství samostatných čipů. Grafické rozlišení je 256 × 192 obrazových bodů a textový režim má 32 sloupců a 24 řádků. Paleta nabízí osm základních barev, z nichž sedm existuje ve dvou úrovních jasu. Protože černá zůstává stejná, mluvíme o 15 viditelných barvách. V každém bloku 8 × 8 bodů se volí barva popředí a pozadí společně pro všech 64 pixelů. Když se v jedné oblasti potkají barevné objekty, vzniká charakteristický jev známý jako colour clash.
Na svou dobu překvapivě bohatá grafika vznikala s velmi jednoduchým hardwarem. Spectrum nemělo specializovaný čip hardwarových spritů jako některé konkurenční počítače, takže herní postavy i animaci zpravidla vytvářel software procesoru Z80. Přístup procesoru do obrazové RAM byl navíc koordinován s ULA, což způsobovalo čekací cykly a specifické časování. Tyto zvláštnosti se později staly výzvou pro tvůrce her a demoscény. Vývojáři dokázali využít i barevné okraje obrazovky, přesné časování instrukcí a promyšlené obrazové techniky. Mnohá omezení Spectra tak paradoxně vedla k velmi vynalézavému programování.
Zvuk původního Spectra je proti jeho grafice skromný. Vestavěný malý reproduktor je ovládaný jednobitovým signálem prostřednictvím logiky ULA, a proto může vytvářet jednoduché tóny, efekty i při vhodném programování vícetónové iluze. Originální 48KB gumák nemá hudební generátor AY-3-8912. Ten se objevil teprve u pozdější rodiny Spectrum 128 a také u některých samostatně upravených kompatibilních počítačů. Pro běžný provoz Spectrum používal domácí televizor připojený přes vysokofrekvenční modulátor a standardní anténní vstup. Moderní monitory vyžadují vhodný obrazový převodník nebo úpravu výstupu.
Jediným skutečně nezaměnitelným rysem gumáka je pryžová klávesnice se čtyřiceti klávesami. Namísto samostatného mechanického spínače pod každou klávesou používá gumové výstupky a kontaktní membránu. Jedna klávesa má často několik popisů, protože Sinclair BASIC využívá režimy pro celá klíčová slova. Příkaz PRINT nebo LOAD tak nebylo nutné vypisovat po jednotlivých písmenech jako na pozdějších počítačích. Stisk správné klávesy v odpovídajícím režimu vložil celý příkaz. Pro začátečníky to mělo své výhody, pro zkušené písaře byla klávesnice neobvyklá. Právě její poddajný odpor dal původnímu modelu českou přezdívku gumák.
Na zadní hraně počítače najdeme anténní RF výstup, dvě 3,5mm zásuvky EAR a MIC pro kazetový magnetofon, napájecí konektor a hranový systémový konektor. Vnitřní magnetofon ani vestavěný joystickový port původní gumák nemá. Programy se běžně ukládaly na standardní audiokazety rychlostí přibližně 1500 baudů. Rozšiřující konektor však otevřel cestu k velmi široké nabídce periferií. Originální Sinclair ZX Interface 1 umožnil připojit sériová zařízení, síť ZX Net a datovou jednotku ZX Microdrive. Microdrive není disketová mechanika, ale malé zařízení se smyčkovým magnetickým páskem ve speciální kazetě. Další Sinclair ZX Interface 2 přinesl dva joystickové porty a slot pro ROM cartridge, zatímco nezávislí výrobci nabízeli rozhraní Kempston a mnoho dalších doplňků.
Počítač původně napájel externí nestabilizovaný zdroj přibližně 9 V DC. Zásadní zvláštností je záporný pól ve středu souosého napájecího konektoru. Uvnitř přístroje se z přivedeného napětí vytváří stabilizovaných 5 V pro digitální obvody a také napětí potřebná pro původní dynamické paměti. Pokud se připojuje současný náhradní zdroj, je nutné ověřit správnou polaritu i proudovou rezervu. Malá skříň měří přibližně 233 × 144 × 30 mm a samotný počítač váží kolem 550 až 590 gramů podle výrobní verze. Vejde se tedy na stůl i vedle běžného školního sešitu.
ZX Spectrum se nestalo legendou pouze počtem prodaných kusů. Nízká vstupní cena a rozšiřitelnost přivedly k programování celou generaci britských uživatelů. Vznikaly malé herní firmy, obchody se softwarem, počítačové časopisy a skupiny amatérských autorů. Mezi dnes slavné hry patří například Manic Miner, Jet Set Willy, Knight Lore nebo Elite. Za dobu existence platformy vznikly tisíce komerčních titulů, domácích programů a později další díla fanouškovské scény. Občas uváděný počet přes 24 tisíc softwarových produktů závisí na tom, zda se započítávají také utility, demoverze, amatérská tvorba a novější vydání. Neměli bychom ho proto vydávat za přesný počet původních her z osmdesátých let.
V Československu se Spectrum stalo mimořádně důležitým vzorem pro domácí nadšence, přestože dovoz originálů byl drahý a obtížný. Díky kompatibilním konstrukcím jako Didaktik Gama a M, mnoha domácím úpravám a pozdějším východoevropským klonům se software Spectra dostal k mnohem širšímu okruhu uživatelů. Podobné příběhy najdeme v Polsku, Maďarsku i v Sovětském svazu. V Portugalsku zase Timex vyvinul vlastní kompatibilní počítače. Americký Timex Sinclair 2068 z roku 1983 však nebyl jen Spectrum se změněným nápisem. Používal odlišnou ROM, vylepšené grafické režimy a zvukový generátor AY-3-8912. Portugalský Timex Computer 2048 z roku 1984 byl s původním Spectrem mnohem kompatibilnější, ale přidal vlastní obrazové režimy a konektory.
Rodina postupně zahrnula Spectrum 16K a 48K z roku 1982, ZX Spectrum+ s pevnější klávesnicí z roku 1984, stále osmibitový ZX Spectrum 128, a po převzetí počítačové divize Amstradem také modely +2 s magnetofonem a +3 s třípalcovou disketovou mechanikou. Rodina zůstala na trhu do počátku devadesátých let. Mezitím se z gumáka stal kulturní fenomén. Pro miliony lidí nepředstavoval jen levný hardware, ale první vlastní program, první hru a první možnost pochopit, co se děje uvnitř počítače.
English / Anglicky:
The Sinclair ZX Spectrum became one of the defining symbols of European home computing in the 1980s. In Czechoslovakia the original model with its soft rubber keys earned the nickname gumák, literally the rubber one. The small black cabinet with a rainbow stripe did not look like an expensive office computer, and that accessibility was essential to its success. Sinclair Research introduced it in Britain on 23 April 1982 as a successor to the monochrome ZX81. Compared with its predecessor it offered colour graphics, sound, a much more practical display and considerably more memory. The name Spectrum highlighted the new colour capabilities. It became one of the most widely recognised platforms of the European eight-bit era.
The project was championed by entrepreneur and inventor Clive Sinclair, although its engineering was the work of a small team. Richard Altwasser designed the electronics and much of the custom ULA logic, Steve Vickers at Nine Tiles developed the BASIC software, and industrial designer Rick Dickinson created the distinctive case. During development such names as ZX81 Colour and ZX82 were considered. Spectrum finally became the commercial name, emphasising the change from the black-and-white ZX81 to a computer intended for colour television. Its rainbow flash and low wedge-shaped cabinet soon became recognisable around the world.
At launch, buyers could choose a 16 KB version for £125 or a 48 KB version for £175. This was still a considerable household expense but attractive compared with several competing computers. Early manufacturing and mail-order delivery suffered lengthy delays, leaving customers waiting for machines that had already been ordered. Sinclair later expanded distribution to established British high-street retailers. By December 1983 the company had reached its millionth Spectrum. The often repeated figure of more than five million units sold concerns the whole ZX Spectrum family, including later models, not the original rubber-keyed 48K machine alone.
The computer contains a Zilog Z80A eight-bit processor clocked at approximately 3.5 MHz. A 16 KB ROM holds Sinclair BASIC and the essential system firmware. My model has 48 KB of working RAM. The Z80's address space is 64 KB, of which the first 16 KB is mapped to ROM and the remainder to RAM. The video system uses part of this ordinary working memory rather than a separate additional video RAM bank. The bitmap occupies 6,144 bytes and another 768 bytes store colour attributes, making a 6,912-byte screen image. Consequently, the full installed 48 KB cannot all be used for a BASIC program at the same time.
A defining hardware feature is the Ferranti ULA, or Uncommitted Logic Array. The custom chip combines much of the display circuitry and other support logic that otherwise would have required numerous separate integrated circuits. The graphics resolution is 256 × 192 pixels and the text screen provides 32 columns by 24 rows. Its palette consists of eight basic colours, seven of which have both normal and bright forms. Because black remains identical, the result is 15 visibly distinct colours. Every 8 × 8 pixel cell shares one foreground and one background colour for all 64 pixels. When differently coloured moving objects occupy the same cell, the familiar colour clash effect becomes apparent.
Surprisingly sophisticated graphics were achieved with remarkably little silicon. The original Spectrum had no dedicated hardware sprite generator of the kind used by some rivals, so game graphics and animation were normally produced by Z80 software. The ULA also shared access to screen RAM with the CPU, resulting in contention and very specific instruction timing. Over the years programmers learned to work around these restrictions and exploit precise display timing, border colours and clever rendering techniques. Some of the most ingenious British eight-bit games and demos became possible precisely because their authors understood the quirks of this simple hardware.
Sound is much simpler than the display system. The original Spectrum uses a small internal speaker controlled by a one-bit output through the ULA circuitry. It can play tones and effects, and carefully written software can even approximate richer audio. A standard 48K rubber-key Spectrum does not contain an AY-3-8912 programmable sound generator. That chip arrived in the later Spectrum 128 family and various modified compatible computers. The original video output is an RF modulator intended for the aerial input of a domestic television. Connecting a modern monitor requires an appropriate external video converter or a suitable modification.
The rubber keyboard is unmistakable. Forty small keys press onto a membrane through a single flexible rubber assembly instead of individually moving mechanical switches. Each key carries multiple legends because Sinclair BASIC uses single-key keyword entry. Commands such as PRINT and LOAD could be entered through key combinations rather than typed out letter by letter. Beginners found this economical approach useful, although experienced typists often disliked the soft response. The distinctive key feel is exactly why Czechoslovak users called this original model gumák.
The rear of the original computer has an RF television output, EAR and MIC 3.5 mm cassette connections, a power socket and the expansion edge connector. It has no built-in cassette transport or native joystick socket. Programs were normally saved on standard audio cassettes at approximately 1,500 baud. The expansion port encouraged an enormous peripheral industry. Sinclair's ZX Interface 1 supported serial devices, ZX Net networking and the ZX Microdrive storage system. A Microdrive is not a floppy disk drive but a special cartridge containing a loop of magnetic tape. The later ZX Interface 2 provided two joystick sockets and a ROM cartridge slot, while independent suppliers popularised the Kempston joystick interface and many other add-ons.
An external unregulated supply originally provided approximately 9 V DC. A very important detail is the centre-negative polarity of the coaxial power connector. Inside the machine, power circuitry derives regulated 5 V for digital logic along with the additional voltages required by its original DRAM chips. Any replacement supply must be checked for correct polarity and adequate current capacity. The compact case measures approximately 233 × 144 × 30 mm and weighs around 550 to 590 grams, depending on the board revision. It is a complete computer small enough to sit beside an ordinary school notebook.
The Spectrum became important for much more than raw sales figures. A low entry price and easy access to programming encouraged an entire generation of British enthusiasts and small software companies. Games publishers, magazines, retailers and amateur coding communities flourished. Famous titles include Manic Miner, Jet Set Willy, Knight Lore and Elite. Thousands of commercial games, utilities and home-written programs were produced during the platform's original life, followed by decades of new fan releases. Estimates exceeding 24,000 software items depend on how demos, utilities, user programs, later releases and catalogue variants are counted. Such a figure should not be treated as an exact number of original games from the 1980s.
In Czechoslovakia the Spectrum became an important inspiration despite the cost and difficulty of importing British hardware. Compatible machines, particularly the Didaktik Gama and M, together with local modifications and numerous Eastern European clones, helped make Spectrum software widely accessible. Related stories unfolded in Poland, Hungary and the Soviet Union, while Timex developed its own compatible machines in Portugal. The American Timex Sinclair 2068, launched in 1983, was not simply a relabelled Spectrum. Its different ROM, enhanced screen modes and AY-3-8912 sound generator represented substantial changes. The Portuguese Timex Computer 2048 of 1984 was much closer to the original Spectrum, although it too added video modes and interface features.
The Spectrum line went on to include the original 16K and 48K models of 1982, the hard-keyed ZX Spectrum+ in 1984, the still eight-bit ZX Spectrum 128 and, after Amstrad acquired the computer business, the +2 with an integrated cassette recorder and the +3 with a three-inch floppy drive. The family remained commercially available into the early 1990s. By then the original rubber-keyed Spectrum had become a cultural icon. For millions of users it had been their first computer, first BASIC program, first game and first opportunity to understand how a computer actually works.
Technické údaje / Specifications
Výrobce / Manufacturer: Sinclair Research Ltd., Velká Británie, výroba mimo jiné Timex ve Skotsku / Sinclair Research Ltd., United Kingdom, manufactured among others by Timex in Scotland
Model: ZX Spectrum 48K, původní provedení s gumovou klávesnicí / ZX Spectrum 48K, original rubber-key version
Rok / Year: 1982
Země / Country: Spojené království / United Kingdom
Typ / Type: Osmibitový domácí počítač s pryžovou membránovou klávesnicí / Eight-bit home computer with rubber membrane keyboard
CPU: Zilog Z80A, osmibitový mikroprocesor / Zilog Z80A, eight-bit microprocessor
Takt CPU / CPU clock: Přibližně 3,5 MHz / Approximately 3.5 MHz
RAM: 48 KB RAM celkem, videopaměť je součástí RAM, obraz a atributy zabírají dohromady 6912 bajtů / 48 KB RAM total, video shares main RAM, bitmap and attributes occupy 6,912 bytes
ROM: 16 KB ROM, Sinclair BASIC a základní systémové rutiny / 16 KB ROM with Sinclair BASIC and system routines
Operační systém / Operating system: Sinclair BASIC 48 v ROM, bez samostatného diskového operačního systému / Sinclair BASIC 48 in ROM, no separate disk operating system in base configuration
Video / Graphics: Ferranti ULA, 256 × 192 pixelů, text 32 × 24, 15 viditelných barev, dva barevné atributy v každé buňce 8 × 8 pixelů, RF výstup PAL / Ferranti ULA, 256 × 192 pixels, 32 × 24 text, 15 visible colours, two colours per 8 × 8 pixel attribute cell, PAL RF output
Zvuk / Sound: Jednobitový interní reproduktor, bez AY čipu u původního ZX Spectrum 48K / One-bit internal beeper, no AY sound chip in original 48K Spectrum
Média / Storage: Externí audiokazeta přibližně 1500 baudů, volitelný ZX Microdrive přes Interface 1, cartridge přes Interface 2 / External audio cassette about 1,500 baud, optional ZX Microdrive via Interface 1, ROM cartridges via Interface 2
Rozhraní / Interfaces: UHF RF televizní výstup, 3,5mm EAR a MIC pro magnetofon, systémový hranový konektor, externí rozšíření ZX Interface 1, Interface 2 nebo Kempston / UHF RF TV output, 3.5 mm EAR and MIC cassette jacks, expansion edge connector, optional ZX Interface 1, Interface 2 or Kempston add-ons
Napájení / Power: Externí přibližně 9 V DC, střed konektoru záporný, původní zdroj nestabilizovaný / External approximately 9 V DC, centre-negative polarity, original unregulated supply
Rozměry / Dimensions: 233 × 144 × 30 mm, hmotnost přibližně 550 až 590 g podle revize / 233 × 144 × 30 mm, approximately 550 to 590 g depending on board revision
Původní cena / Original price: Spojené království duben 1982, 175 GBP verze 48K, 125 GBP verze 16K / United Kingdom April 1982, £175 for 48K, £125 for 16K
Náš exemplář / Our machine

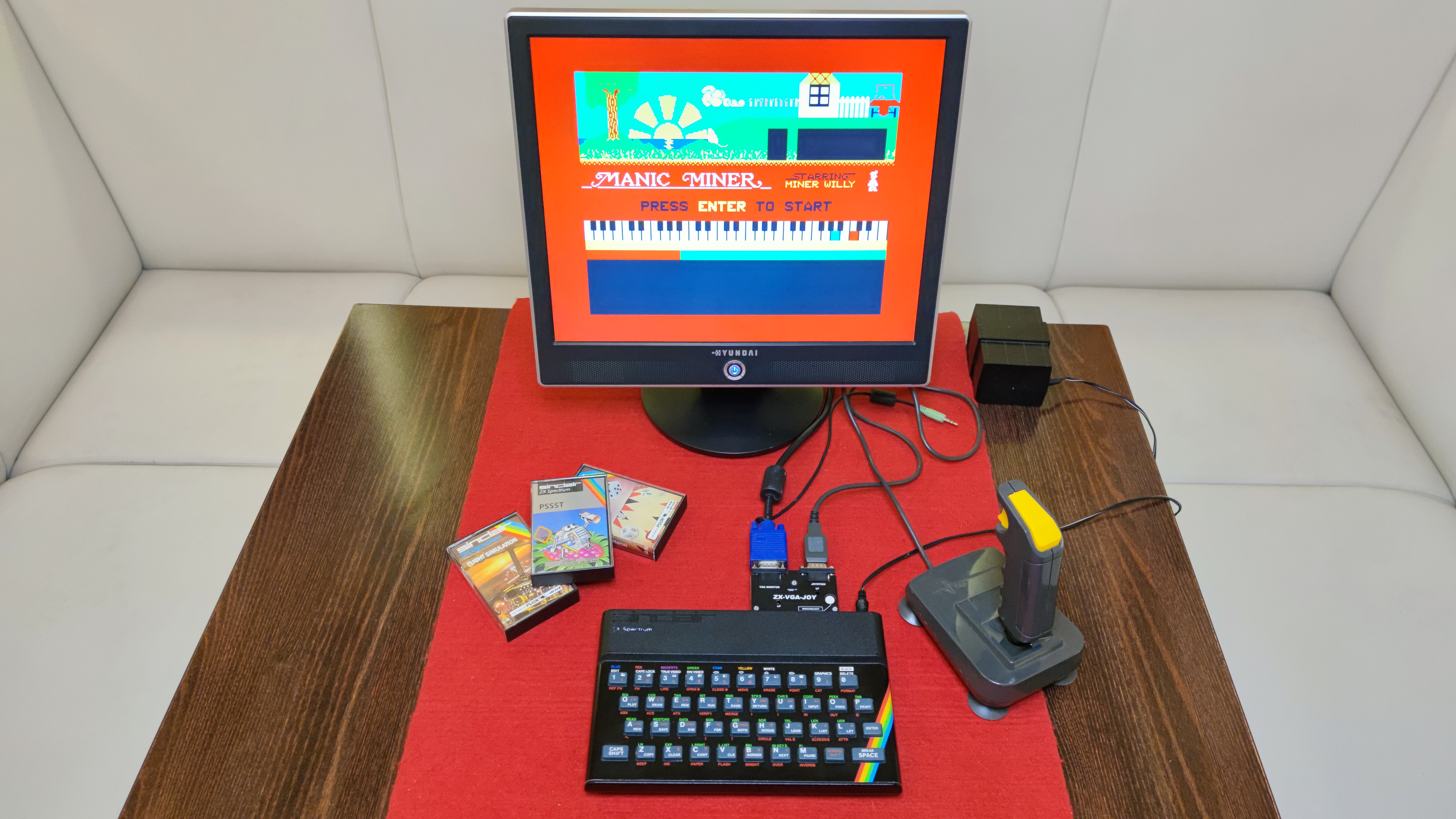

Můj exemplář je původní Sinclair ZX Spectrum se 48 KB RAM a typickou čtyřicetiklávesovou gumovou klávesnicí. Počítač je funkční. Na fotografiích jsem jej připojil k modernímu LCD monitoru přes externí obrazové rozhraní, abych nemusel pokaždé používat starý televizor s anténním vstupem. Na obrazovce běží barevné hry a je tak dobře vidět, jak zvláštně působí grafika Spectra na dnešním displeji.
Vedle gumáka jsem při fotografování položil joystick, kazetové hry a napájecí příslušenství. Je vidět i přídavné obrazové rozhraní a kabeláž, kterou používám k připojení LCD. Původní gumová klávesnice, barevné popisky příkazů a duhový pruh jsou zachované. Snímek základní desky a dobové reklamy jsem do galerie přidal jako doplňkovou dokumentaci modelu.
My example is an original Sinclair ZX Spectrum fitted with 48 KB RAM and the characteristic forty-key rubber keyboard. The computer is working. For the photographs I connected it to a modern LCD monitor through an external video interface rather than relying on an old television aerial socket. Colour games are running on screen, illustrating how distinctive the Spectrum's graphics still look on a modern display.
I arranged the system with a joystick, cassette games and power accessories. The external video interface and the cabling used with the LCD are visible in the photographs. The original rubber keyboard, colourful BASIC legends and rainbow stripe are all preserved. I also added a separate motherboard photograph and period advertisements to the gallery as reference material for this model.
