Sinclair ZX80

Sinclair ZX80, britský domácí počítač z roku 1980 s bílou skříní a membránovou klávesnicí, sbírka RetroComputer Žatec / Sinclair ZX80 British home computer from 1980
←
→
Youtube video →

Země / Country:

Anglie / England

Rok / Year:

1980

Česky / Czech:

Sinclair ZX80 je jedním ze strojů, které otevřely cestu domácím počítačům do britských domácností. Společnost Science of Cambridge, spojená s podnikatelem a vynálezcem Clivem Sinclairem, jej uvedla na trh 29. ledna 1980. Za hotový počítač požadovala 99,95 libry, zatímco stavebnice určená k vlastnímu sestavení stála 79,95 libry. To byla v době, kdy profesionální osobní počítače stály několik stovek liber, mimořádně lákavá nabídka. ZX80 však nebyl prvním mikropočítačem Sinclaira v úplném smyslu slova. Již v roce 1978 společnost prodávala stavebnici MK14 s procesorem SC/MP a jednoduchým číselným zobrazovačem. ZX80 byl jejím prvním uceleným domácím počítačem s klávesnicí, BASICem a obrazovým výstupem na běžný televizor.

Za konstrukcí ZX80 stál především inženýr Jim Westwood. Celý projekt byl podřízen nízké ceně. Proto počítač dostal malou bílou plastovou skříň, jednoduchou membránovou klávesnici a minimum elektronických součástek. V době uvedení se firma ještě jmenovala Science of Cambridge, následovalo označení Sinclair Computers a teprve v březnu 1981 vzniklo známé jméno Sinclair Research Ltd. Clive Sinclair, který zemřel roku 2021, pak navázal modelem ZX81 a později slavným ZX Spectrem.

Uvnitř pracuje osmibitový procesor Zilog Z80 nebo kompatibilní NEC μPD780C, obvykle na frekvenci kolem 3,25 MHz. Standardem je pouhý 1 KB statické operační paměti, o kterou se dělí program, proměnné a obrazová data. Pomocí modulu na zadní rozšiřující sběrnici bylo možné kapacitu zvýšit například na 16 KB. Čtyřkilobajtová ROM obsahuje jednoduchý celočíselný Sinclair BASIC a obslužné rutiny. Původní BASIC tedy neumí počítat s plovoucí desetinnou čárkou jako pozdější ZX81. Sinclair dokonce nabízel modernizaci, při níž bylo možné původní 4KB ROM nahradit osmiki­lobajtovou ROM ze ZX81 a získat pokročilejší BASIC.

Největší technická zvláštnost ZX80 se objeví hned po spuštění programu. Počítač nemá samostatný grafický procesor ani dostatek specializované videoelektroniky, která by obraz nepřetržitě obnovovala nezávisle na hlavním procesoru. Z80 proto pomáhá generovat televizní signál v okamžicích, kdy čeká na vstup z klávesnice. Když provádí BASIC nebo obsluhuje stisk klávesy, obraz se přeruší a televizor může na chvíli ztratit synchronizaci. Proto při programování obraz bliká či mizí a běžné plynulé animace nejsou prakticky možné. ZX81 tento problém později řešil propracovanějším režimem zobrazování.

Černobílý obraz má 32 znaků na řádek a až 24 řádků. Speciální znaky a bloková semigrafika umožňují vytvářet hrubé obrázky o efektivním rozlišení 64 × 48 bodů, nikoli ovšem plnohodnotnou bitmapovou grafiku. ZX80 nevydává žádný zvuk, nemá ani jednoduchý vestavěný pípák. Programy se ukládají pomocí běžného externího kazetového magnetofonu přes konektory EAR a MIC, zatímco televizor se připojuje anténním RF kabelem.

Řada uživatelů kritizovala jediný kilobajt RAM, levnou klávesnici, blikající obraz i zahřívání v uzavřené skříni. Kuriózní je, že černé pruhy na horní části krytu vypadají jako větrací otvory, ve skutečnosti však jde jen o designovou grafiku. Název ZX80 odkazuje na procesor Z80, podle dobového vysvětlení mělo písmeno X představovat tajemnou přísadu, která levný počítač odliší od pouhé stavebnice.

Kolik ZX80 přesně vzniklo, není v dostupných historických přehledech jednotné. Objevuje se přibližně 50 000 kusů, ale některé zdroje uvádějí až 100 000. Není proto rozumné vydávat jeden z těchto údajů za nezpochybnitelné číslo. Nesporné je, že ZX80 zaznamenal velký zájem, ukázal životaschopnost levného domácího počítače a připravil půdu pro mnohem rozšířenější ZX81 a ZX Spectrum.

English / Anglicky:

The Sinclair ZX80 was one of the machines that brought personal computing within reach of ordinary British households. Science of Cambridge, the company associated with inventor and entrepreneur Clive Sinclair, launched it on 29 January 1980. The ready-assembled computer cost £99.95, while a self-assembly kit was offered for £79.95. At a time when many personal computers cost several hundred pounds, this was a striking proposition. Strictly speaking, however, the ZX80 was not Sinclair's first microcomputer of any kind. Science of Cambridge had already introduced the MK14 kit in 1978, a simple SC/MP-based system with a numerical display. The ZX80 was the company's first complete home computer with a keyboard, BASIC and television output.

Engineer Jim Westwood was the main hardware designer behind the ZX80. Everything about the design was driven by the target price. The result was a small white plastic case, an inexpensive membrane keyboard and as few electronic components as possible. At launch the company was still known as Science of Cambridge. The Sinclair Computers name followed, and the familiar Sinclair Research Ltd name was adopted in March 1981. Clive Sinclair, who died in 2021, subsequently built on the machine's success with the ZX81 and the celebrated ZX Spectrum.

Inside is a Zilog Z80 or compatible NEC μPD780C eight-bit processor, normally clocked at approximately 3.25 MHz. The original machine has just 1 KB of static RAM, shared between the program, variables and display data. A rear expansion connector allowed users to attach memory modules, including 16 KB RAM packs. The 4 KB ROM contains a compact integer-only Sinclair BASIC and system routines. Unlike the later ZX81 BASIC, the original interpreter has no floating-point arithmetic. Sinclair later offered an upgrade allowing the 4 KB ROM to be replaced by the ZX81's 8 KB ROM, adding a more capable BASIC environment.

The ZX80's most unusual technical limitation becomes apparent as soon as a program starts running. It has no independent graphics processor or enough dedicated video circuitry to refresh the television picture while the main CPU works. Instead, the Z80 participates in producing the TV signal while waiting for keyboard input. During BASIC execution or even a keypress, screen generation is interrupted and the television can briefly lose synchronisation. The image therefore flickers or disappears, making ordinary smooth animation impractical. Its successor, the ZX81, later addressed this problem with a more sophisticated display arrangement.

The monochrome display offers 32 characters across up to 24 lines. Special characters and block semigraphics allow simple pictures at an effective 64 × 48 resolution, but this is not full bitmap graphics. The ZX80 has no sound generator, not even a built-in beeper. Programs are saved and loaded through the EAR and MIC connections using an ordinary external audio cassette recorder. The picture reaches a household television through an RF aerial lead.

Contemporary owners complained about the tiny memory, inexpensive keyboard, blanking display and heat buildup in the sealed enclosure. A curious styling detail is the row of black stripes on the top of the case: they look like ventilation slots but are purely decorative. The ZX80 name comes from its Z80 processor, while the X was described as a mysterious extra ingredient distinguishing the affordable machine from an ordinary electronics kit.

Historical sources do not agree on exactly how many ZX80s were manufactured. Estimates of about 50,000 coexist with figures as high as 100,000, so neither should be presented as an undisputed total. What is beyond doubt is that the ZX80 attracted substantial interest, demonstrated the demand for an inexpensive home computer and paved the way for the far more widely adopted ZX81 and ZX Spectrum.

Technické údaje / Specifications

Výrobce / Manufacturer: Science of Cambridge Ltd / Sinclair, United Kingdom

Model: ZX80

Rok / Year: 1980

Země / Country: Anglie / England

Typ / Type: První kompletní domácí počítač řady Sinclair ZX, dostupný sestavený nebo jako stavebnice / First complete Sinclair ZX family home computer, sold ready-built or as a kit

CPU: Zilog Z80 nebo kompatibilní NEC μPD780C-1 podle osazení / Zilog Z80 or compatible NEC μPD780C-1 depending on installed chip

Takt CPU / CPU clock: Přibližně 3,25 MHz / Approximately 3.25 MHz

RAM: 1 KB vestavěné SRAM, rozšiřitelná například na 16 KB externím RAM packem / 1 KB built-in SRAM, expandable to 16 KB using an external RAM pack

ROM: 4 KB Sinclair BASIC s celočíselnou aritmetikou a systémovými rutinami, možnost výměny za 8KB ROM ZX81 / 4 KB Sinclair BASIC with integer-only arithmetic and system routines, optional ZX81 8 KB ROM upgrade

Operační systém / Operating system: Původní celočíselný Sinclair BASIC v 4KB ROM, bez samostatného operačního systému / Original integer-only Sinclair BASIC in 4 KB ROM, no separate operating system

Video / Graphics: Černobílý RF výstup, 32 × 24 znaků, bloková semigrafika 64 × 48, CPU vytváří obraz a při výpočtech jej přerušuje / Monochrome RF video, 32 × 24 characters, 64 × 48 block semigraphics, CPU-generated display blanks during processing

Zvuk / Sound: Bez zvukového obvodu i bez vestavěného pípáku / No sound generator or built-in beeper

Média / Storage: Externí audiokazetový magnetofon přes konektory EAR a MIC / External audio cassette recorder via EAR and MIC connections

Rozhraní / Interfaces: Anténní RF video pro televizor, EAR a MIC pro magnetofon, zadní rozšiřující sběrnice / RF aerial video for television, EAR and MIC cassette connections, rear expansion bus

Napájení / Power: Externí adaptér 9 V DC, britská varianta / External 9 V DC adapter, UK model

Rozměry / Dimensions: Přibližně 174 × 219 × 37 mm / Approximately 174 × 219 × 37 mm

Původní cena / Original price: Velká Británie, leden 1980: stavebnice 79,95 GBP, hotový počítač 99,95 GBP / UK January 1980: £79.95 self-assembly kit, £99.95 ready-built computer

Náš exemplář / Our machine

Česky / Czech:

Svůj Sinclair ZX80 jsem koupil v USA. Počítač byl funkční a nebylo potřeba jej vůbec opravovat. U takto raného domácího počítače je vždycky příjemné, když po více než čtyřech desetiletích stále dělá přesně to, k čemu byl v roce 1980 postaven.

Na ZX80 mě fascinuje především jeho jednoduchost. S jediným kilobajtem RAM, membránovou klávesnicí a televizorem místo monitoru dokázal otevřít svět programování celým zástupům lidí. Jeho nezaměnitelná bílá skříň s černými pruhy, které pouze předstírají větrací otvory, dnes v mé sbírce připomíná úplné začátky slavné řady Sinclair ZX.

English / Anglicky:

I bought my Sinclair ZX80 in the United States. The computer was fully functional and required no repairs at all. It is always a pleasure to find such an early home computer still doing what it was built to do more than four decades ago.

What fascinates me most about the ZX80 is its simplicity. With just one kilobyte of RAM, a membrane keyboard and an ordinary television for a display, it introduced countless people to programming. Its unmistakable white case, decorated with black stripes that only resemble ventilation slots, now represents the very beginnings of the famous Sinclair ZX family in my collection.

Zdroje / Sources

https://sinclair.wiki.zxnet.co.uk/wiki/Timeline_of_events

https://en.wikipedia.org/wiki/ZX80

https://www.worldofspectrum.net/faq/reference/hardware.htm

https://www.sinclaircollection.site/?page_id=1477

https://www.scribd.com/document/563711206/ZXComputing-Feb-Mar-1984

https://www.computinghistory.org.uk/det/71170/American-ZX80/

https://www.computinghistory.org.uk/det/896/Sinclair/

https://www.arcatku.org/exhibit/sinclair-zx80

https://homepages.plus.net/fruitcake/Sinclair/ZX80/ROMUpgrade/ZX80_ROMUpgrade.htm

Fotodokumentace / Photo documentation

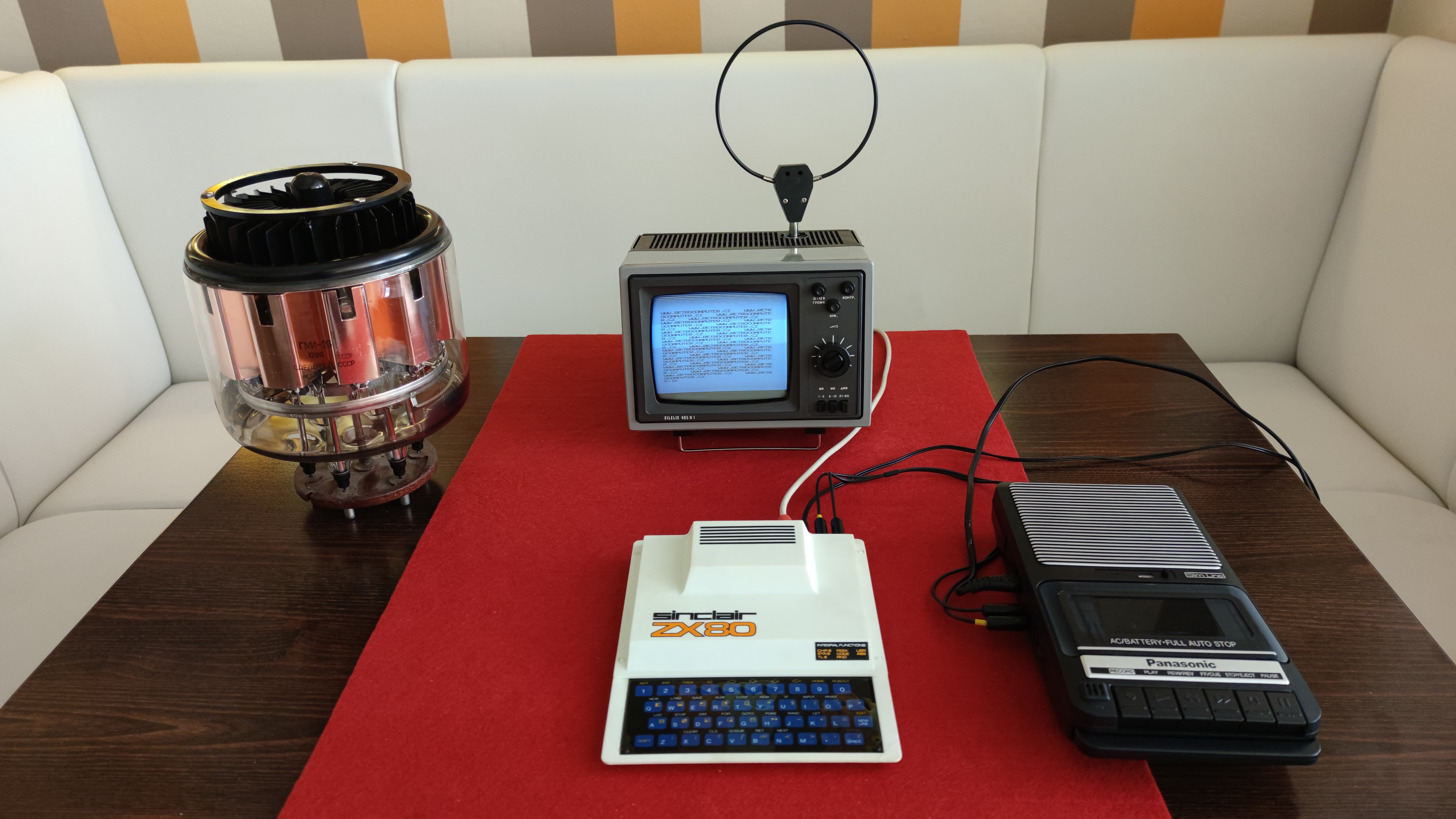

Sinclair ZX80 s malým televizorem a původním magnetofonem / Sinclair ZX80 with small television and original cassette recorder
Šikmý pohled na sestavu Sinclair ZX80 s kompaktní obrazovkou / Angled view of Sinclair ZX80 with compact screen
Pravý přední detail počítače Sinclair ZX80 na červeném podkladu / Front right view of Sinclair ZX80 on red felt
Zadní konektory Sinclair ZX80 a nízká plastová skříň / Sinclair ZX80 rear connectors and low plastic case
Sinclair ZX80 při servisním testu s obrazovkou a dalšími zařízeními / Sinclair ZX80 under service test with monitor and other equipment
Sinclair ZX80 na červené podložce s televizorem a datovým magnetofonem / Sinclair ZX80 on red felt with television and data cassette recorder
Pohled shora na bílou skříň Sinclair ZX80 s modrou klávesnicí / Overhead view of white Sinclair ZX80 with blue keyboard
Levý šikmý pohled na Sinclair ZX80 a membránovou klávesnici / Angled left view of Sinclair ZX80 and membrane keyboard
Spodní kryt Sinclair ZX80 s identifikačními údaji / Sinclair ZX80 underside with identification markings
