Sinclair ZX81

Sinclair ZX81 (1981), britský domácí počítač s membránovou klávesnicí a 1 KB RAM, sbírkový kus s kompozitní video úpravou / Sinclair ZX81 with composite video modification, RetroComputer Žatec
←
→
Youtube video →

Země / Country:

Skotsko / Scotland

Rok / Year:

1981

Česky / Czech:

Sinclair ZX81 je přímým nástupcem ZX80 a jedním z nejdůležitějších počítačů britské domácí počítačové revoluce. Na trh se dostal 5. března 1981, pouhý rok po svém bílém předchůdci. Společnost Sinclair Research jej nabízela za 49,95 libry jako stavebnici nebo za 69,95 libry již sestavený. V době, kdy osobní počítač stále znamenal pro většinu domácností nedostupný luxus, šlo o mimořádně lákavou nabídku. Sinclair navíc postupně dostal ZX81 z katalogového prodeje také do běžných britských obchodů. Část výroby zajišťoval Timex ve skotském Dundee, odkud pochází řada dochovaných kusů. Za nenápadným černým přístrojem se skrýval stroj, kterého se celosvětově prodalo přes 1,5 milionu kusů.

Základem je osmibitový procesor Zilog Z80A nebo kompatibilní NEC μPD780C na frekvenci přibližně 3,25 MHz. Stejně jako předchůdce měl ZX81 standardně jen 1 KB RAM, takže i poměrně krátký program musel hospodařit s každým bajtem. Sinclair proto nabízel zadní šestnáctikilobajtový RAM pack a později se objevila i větší rozšíření třetích stran. Samotné pouzdro překvapí hmotností přibližně 350 gramů. Malá membránová klávesnice nezadává BASICové příkazy jako běžný psací stroj: mnoho kláves podle aktuálního režimu rovnou vkládá celá klíčová slova. Konstruktéři tak šetřili paměť, součástky i cenu.

Největší změnou oproti ZX80 byla osmiki­lobajtová ROM s podstatně propracovanějším Sinclair BASICem. Oproti původnímu celočíselnému interpretu už ZX81 zvládal výpočty s desetinnou čárkou, řadu matematických funkcí a příkazy pro jednoduchou grafiku. Další revolucí byl zákaznický obvod ULA vyráběný firmou Ferranti. V jednom čipu spojil velkou část logiky, kterou u ZX80 tvořila řada samostatných integrovaných obvodů. Výsledkem byla levnější a jednodušší základní deska s pouhými několika hlavními čipy.

Slavné zhasínání obrazovky u ZX80 se podařilo výrazně omezit, nikoli však úplně odstranit za všech okolností. ZX81 nabízí režim SLOW, v němž se procesor věnuje i pravidelnému obnovování televizního obrazu a výpočty proto postupují pomaleji. V režimu FAST má naopak k dispozici více výkonu, ale během provádění programu obraz zmizí podobně jako u ZX80. Zobrazení je monochromatické, standardně 32 znaků na 24 řádcích. Znaková sada obsahuje bloky pro semigrafiku s celkovou mřížkou 64 × 48 bodů. Příkazy PLOT a UNPLOT ovšem přímo obsluhují plochu 64 × 44 bodů, protože dva spodní textové řádky jsou ponechány pro vstup a hlášení.

ZX81 nemá zvukový generátor a programy se ukládají na běžný audiokazetový magnetofon. Konektor EAR na počítači přijímá signál z výstupu přehrávače, MIC naopak posílá záznamový signál do mikrofonního vstupu rekordéru. Obraz se původně dostával do televizoru přes anténní RF modulátor. Právě ten bývá dnes při připojování ke kvalitnějším monitorům nepraktický. Kompozitní video lze u vhodného provedení doplnit jednoduchým tranzistorovým oddělovacím nebo zesilovacím stupněm a několika pasivními součástkami, aniž by bylo nutné měnit samotnou počítačovou architekturu.

Za skromnými parametry se skrývá také zajímavý souboj o podobu britského počítačového školství. Když BBC připravovala svůj Computer Literacy Project a televizní pořad The Computer Programme, Clive Sinclair chtěl, aby se právě ZX81 stal oficiálním počítačem BBC. V prosinci 1980 stanici upozornil na chystaný nový model a začátkem roku 1981 jí předvedl prototyp. Jeho soupeř, společnost Acorn Computers, připravoval svůj stroj Proton, pozdější BBC Micro. Zakázku nakonec získal Acorn, protože jeho návrh lépe vyhovoval požadavkům na rozšiřitelnost a využití ve výuce. Sinclair rozhodnutí ostře kritizoval.

Když následně státní program zvýhodnil jiné školní počítače, Sinclair zkusil zabojovat cenou. Školám nabídl ZX81 s 16KB rozšířením za 60 liber a spolu s tiskárnou ZX Printer za 90 liber. Nabídku podle historických přehledů využilo přibližně 2 300 škol, i když v britském školství nakonec převládl BBC Micro. ZX81 se tak stal především symbolem dostupného domácího programování. Mnohým uživatelům právě jeho jediný kilobajt RAM a černobílý televizor otevřely cestu k celoživotnímu zájmu o počítače. O rok později na úspěch navázalo ZX Spectrum.

English / Anglicky:

The Sinclair ZX81 was the direct successor to the ZX80 and one of the most influential computers of the British home-computing revolution. It was launched on 5 March 1981, just a year after its white predecessor. Sinclair Research offered it for £49.95 as a self-assembly kit or £69.95 ready-built. At a time when personal computers were beyond the budget of many families, these were remarkably attractive prices. Sinclair also gradually expanded sales from mail order into ordinary British retail shops. Timex manufactured many examples in Dundee, Scotland, from which a large proportion of surviving British machines originated. Behind the modest black case was a computer that eventually sold more than 1.5 million units worldwide.

At its heart is an eight-bit Zilog Z80A or compatible NEC μPD780C processor running at approximately 3.25 MHz. Like the ZX80 before it, the ZX81 came with only 1 KB of RAM. Even relatively short programs therefore demanded considerable care with memory. Sinclair offered a 16 KB RAM pack that plugged into the rear expansion edge connector, and larger third-party expansions eventually followed. The complete machine weighs only about 350 grams. Its small membrane keyboard is unlike a typewriter: depending on the current entry mode, many keys insert entire BASIC keywords. This approach helped conserve memory, reduce the component count and keep the price low.

The greatest improvement over the ZX80 was the 8 KB ROM containing a much more sophisticated Sinclair BASIC. Unlike the original integer-only interpreter, the ZX81 supports floating-point arithmetic, a useful set of mathematical functions and simple graphics commands. Another major advance was the custom Ferranti ULA chip. It combined much of the discrete logic used by the ZX80 into a single integrated circuit. The result was a cheaper, simpler motherboard with only a handful of major chips.

The notorious screen blanking of the ZX80 was substantially improved, but not abolished in every circumstance. The ZX81 provides a SLOW mode in which the CPU continues helping refresh the television display and therefore has less time left for computation. In FAST mode, more processor power is available but the picture disappears during execution, much as it did on the ZX80. The monochrome display normally shows 32 characters across 24 lines. Its character set provides 2 × 2 block semigraphics corresponding to a full 64 × 48 grid. However, the PLOT and UNPLOT commands directly address only a 64 × 44 area because the bottom two text rows are reserved for input and messages.

There is no built-in sound generator. Programs are saved to and loaded from an ordinary audio cassette recorder. The ZX81's EAR socket receives the signal from the recorder's earphone output, while MIC sends the computer's recording signal to the deck's microphone input. Video was originally delivered to a television through a UHF RF modulator, which can be awkward when connecting the computer to modern screens. On suitable motherboard and ULA revisions, a simple transistor buffer or amplifier with passive components can provide a more convenient composite video output without changing the basic computer architecture.

The machine also played a part in a notable contest over the future of British computer education. When the BBC was preparing its Computer Literacy Project and The Computer Programme television series, Clive Sinclair wanted the ZX81 to become the BBC's official computer. In December 1980 he contacted the broadcaster about his forthcoming model and demonstrated an early machine in January 1981. Rival Acorn Computers was developing the Proton, which would become the BBC Micro. Acorn ultimately won the contract because its proposed design was closer to the broadcaster's expectations for expandability and educational use. Sinclair criticised the decision sharply.

When government-backed school purchasing subsequently favoured other computers, Sinclair responded with aggressive pricing. Schools could buy a ZX81 with a 16 KB RAM pack for £60, or the bundle including a ZX Printer for £90. Historical accounts put the number of schools taking up the offer at approximately 2,300, although the BBC Micro eventually became the dominant machine in British education. The ZX81 instead became an enduring symbol of affordable computing at home. For many owners, its single kilobyte of memory and a monochrome television were the beginning of a lifelong fascination with programming and electronics. The ZX Spectrum carried that success forward in the following year.

Technické údaje / Specifications

Výrobce / Manufacturer: Sinclair Research Ltd., Spojené království, mnoho britských kusů vyráběl Timex v Dundee ve Skotsku / Sinclair Research Ltd, UK, many UK units manufactured by Timex in Dundee, Scotland

Model: Sinclair ZX81

Rok / Year: 1981

Země / Country: Skotsko / Scotland

Typ / Type: Britský osmibitový domácí počítač s membránovou klávesnicí a čipem Ferranti ULA / British eight-bit home computer with membrane keyboard and Ferranti ULA

CPU: Zilog Z80A nebo kompatibilní NEC μPD780C-1, u evidovaného kusu NEC / Zilog Z80A or compatible NEC μPD780C-1, NEC in the recorded machine

Takt CPU / CPU clock: Přibližně 3,25 MHz / Approximately 3.25 MHz

RAM: Původní 1 KB RAM, oficiální rozšíření 16 KB na zadní sběrnici, existují i větší moduly / Original 1 KB RAM, official 16 KB rear expansion RAM pack and larger third-party modules

ROM: 8 KB Sinclair BASIC s desetinnou aritmetikou a grafickými příkazy / 8 KB Sinclair BASIC with floating-point arithmetic and graphics commands

Operační systém / Operating system: Sinclair BASIC v 8KB ROM, vestavěný systém bez samostatného diskového OS / Sinclair BASIC in 8 KB ROM, built-in operating environment without a separate disk OS

Video / Graphics: Monochromatický obraz 32 × 24 znaků, semigrafika 64 × 48, pomocí PLOT/UNPLOT přímo 64 × 44, SLOW pro průběžný obraz a FAST pro rychlejší výpočty, můj kus má kompozitní video modifikaci / Monochrome 32 × 24 characters, 64 × 48 semigraphics, 64 × 44 directly via PLOT/UNPLOT, SLOW for a steady display and FAST for faster processing, my machine has a composite video modification

Zvuk / Sound: Bez zabudovaného zvukového generátoru / No built-in sound generator

Média / Storage: Externí kazetový magnetofon přes EAR a MIC, programy BASIC ukládané na audiokazetu / External audio cassette deck via EAR and MIC, BASIC programs saved to cassette tape

Rozhraní / Interfaces: Původně televizní RF výstup, EAR vstup z magnetofonu, MIC výstup na magnetofon, zadní rozšiřující sběrnice, na mém kusu doplněný kompozitní video výstup / Original RF TV output, EAR cassette input, MIC cassette output and rear expansion bus, composite video output added to my machine

Napájení / Power: Externí 9V DC zdroj, požadovaný proud závisí na periferiích / External 9 V DC supply (current depends on peripherals)

Rozměry / Dimensions: Přibližně 167 × 174 × 40 mm, hmotnost 340 g u standardní britské varianty / Approximately 167 × 174 × 40 mm, 340 g in standard UK configuration

Původní cena / Original price: Británie při uvedení 5. března 1981: stavebnice 49,95 GBP, hotový počítač 69,95 GBP / UK launch 5 March 1981: £49.95 kit, £69.95 ready-built

Náš exemplář / Our machine

Česky / Czech:

Svůj Sinclair ZX81 mám už od roku 1991. Za tu dobu jsem na něm provedl jedinou úpravu: doplnil jsem výstup kompozitního videa, aby se nemusel obraz přivádět do televizoru pouze přes původní anténní RF modulátor. Použil jsem jednoduché zapojení s tranzistorem, kondenzátorem a rezistorem. Díky tomu se dnes počítač pohodlněji připojuje k modernějšímu zobrazovači.

Na poslední fotografii galerie je právě schéma tohoto jednoduchého kompozitního video výstupu. Jinak jsem ZX81 nepřestavoval. Je to jeden z počítačů, které mám nejdéle, a jeho maličká klávesnice, jeden kilobajt RAM a typický černý design mi připomínají dobu, kdy se doma opravdu programovalo s každým bajtem.

English / Anglicky:

I have owned my Sinclair ZX81 since 1991. In all that time, I have made just one modification: adding a composite video output so that the picture no longer has to be sent to a television solely through the original RF aerial modulator. I used a simple circuit consisting of a transistor, a capacitor and a resistor. This makes it much easier to connect the machine to a more modern display.

The final photograph in the gallery shows the circuit diagram for this straightforward composite video modification. Otherwise I have not modified the computer. It is one of the machines I have owned the longest, and its tiny keyboard, single kilobyte of RAM and familiar black casing remind me of an era when home programmers really did have to make every byte count.

Zdroje / Sources

https://www.sinclaircollection.site/?page_id=320

https://sinclair.wiki.zxnet.co.uk/wiki/Timeline_of_events

https://www.zx81.nl/dload/pdf/Printer-Instructions.pdf

https://clp.bbcrewind.co.uk/history

https://clp.bbcrewind.co.uk/timeline

https://www.retroisle.com/sinclair/zx81/OriginalDocs/zx81manual.php

https://www.manualslib.com/manual/1201779/Sinclair-Zx81.html?page=51

https://www.classic-computers.org.nz/blog/2016-01-03-composite-video-for-zx81.htm

https://en.wikipedia.org/wiki/ZX81

Fotodokumentace / Photo documentation

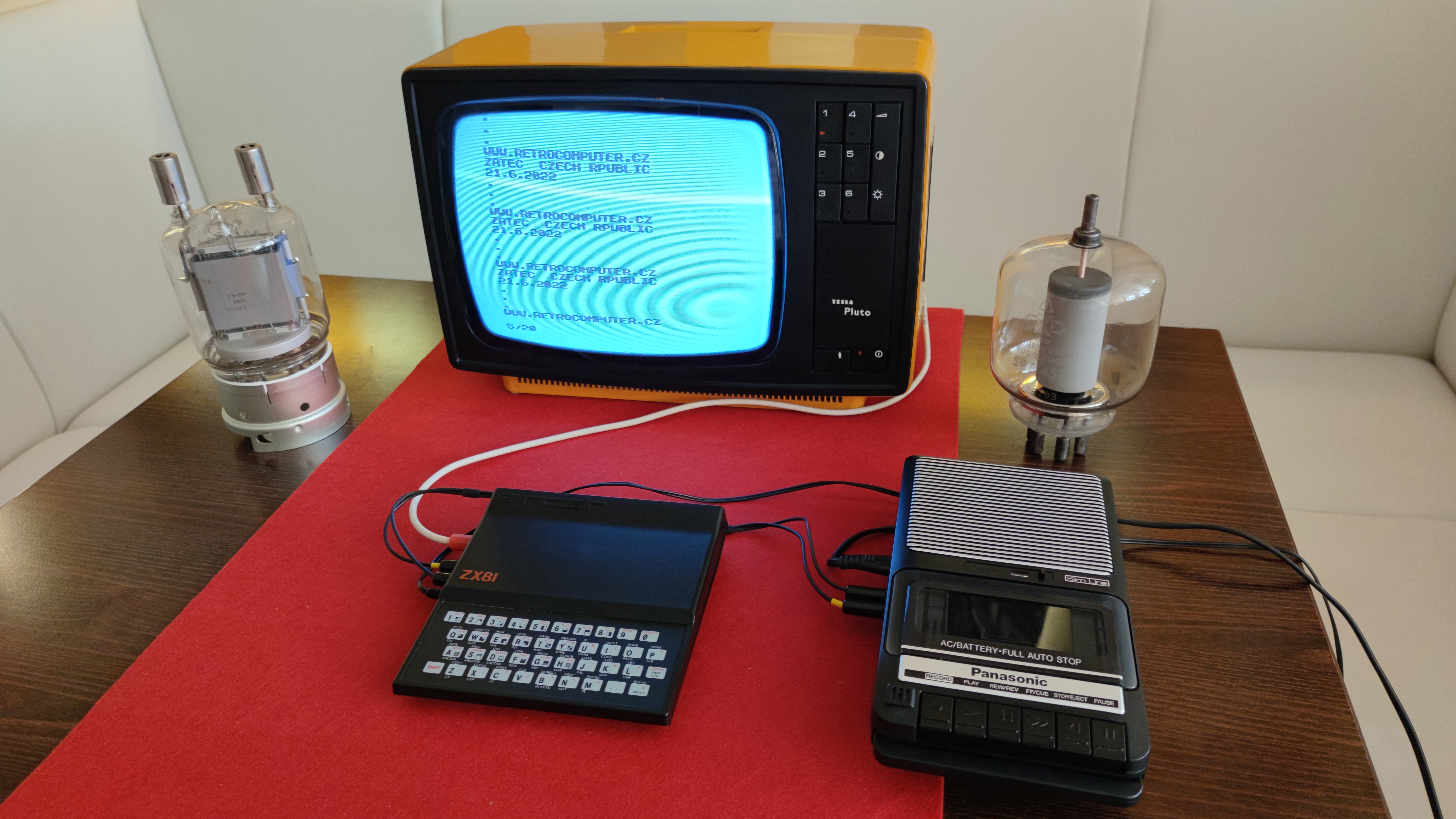

Sinclair ZX81 s malým televizorem a externím magnetofonem / Sinclair ZX81 with small television and external tape recorder
