SMS VÚVT Žilina, československý školící mikropočítač z roku 1981 s hexadecimální klávesnicí a LED displejem / SMS VÚVT Žilina, Czechoslovak training microcomputer from 1981 with hexadecimal keyboard and LED display
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1981

Česky / Czech:

SMS, tedy Školící mikropočítačový systém, vyvinul Výzkumný ústav výpočetní techniky v Žilině kolem roku 1980 pro výuku mikroprocesorové techniky. Na rozdíl od domácích počítačů nesloužil především k hraní her nebo psaní v BASICu. Jeho úkolem bylo ukázat, jak pracuje procesor, paměť a vstupní a výstupní obvody. Studenti a techničtí pracovníci na něm mohli zadávat vlastní programy ve strojovém kódu, zkoumat jejich průběh, krokovat instrukce a připojovat jednoduché experimentální obvody. Podobný účel měly například systémy MOS KIM-1, NEC TK-80 nebo československý PMI-80.

Základem je osmibitový procesor kompatibilní s Intelem 8080. V doloženém exempláři se používá japonský Mitsubishi M5L8080AP. Operační paměť má kapacitu 1 KB a tvoří ji osm sovětských obvodů K565RU2. Monitorovací program je uložen v 1KB EPROM 2708. K zadávání adres, dat a příkazů slouží hexadecimální klávesnice, výsledky ukazuje osmimístný číslicový LED displej. K dispozici jsou také tři programovatelné obvody 8255 pro práci se vstupy a výstupy. Šlo tedy nejen o počítač pro první kroky v programování, ale také o nástroj pro pochopení řízení skutečných elektronických zařízení.

SMS vznikal v době, kdy se přístup k mikroprocesorům teprve rozšiřoval. Výukový systém umožňoval naučit se práci s adresami, registry a jednotlivými instrukcemi bez složitého operačního systému. K zařízení vznikly také dobové materiály a praktická programovací cvičení.

Podle pamětnice vydané k padesátému výročí VÚVT získal školní mikropočítač vyvinutý v Žilině v roce 1980 zlatou medaili na jarním veletrhu spotřebního strojírenského zboží v Brně roku 1982. Stejný pramen jako výrobce uvádí podnik Tesla Vráble. Je to konkrétní dobové potvrzení, že nešlo pouze o laboratorní prototyp, ale o školní zařízení připravené pro výrobu.

English / Anglicky:

SMS, the Training Microcomputer System, was developed by the Research Institute of Computing Technology in Žilina around 1980 to teach microprocessor technology. Unlike a typical home computer, it was not primarily intended for games or BASIC programming. Its purpose was to demonstrate how a processor, memory and input/output circuits actually work. Students and technicians could enter machine code programs, inspect their execution, step through instructions and connect simple experimental devices. Comparable educational machines included the MOS KIM-1, NEC TK-80 and the Czechoslovak PMI-80.

The system is based on an 8 bit Intel 8080-compatible processor. The documented example uses a Japanese Mitsubishi M5L8080AP. It has 1 KB RAM implemented with eight Soviet K565RU2 memory chips, while the resident monitor program is stored in a 1 KB 2708 EPROM. A hexadecimal keypad is used to enter addresses, data and commands. Results appear on an 8 digit LED display. Three programmable 8255 I/O circuits provide connections for experiments with external electronics. The SMS was therefore not just an introduction to programming, but also a practical way to understand computer controlled equipment.

The system was created at a time when access to microprocessors was only beginning to become more widespread. It allowed students to learn about addresses, registers and individual instructions without the complexity of a general purpose operating system. Period manuals and practical programming exercises were also available.

A retrospective published for the fiftieth anniversary of VÚVT records that the educational microcomputer developed in Žilina in 1980 won a gold medal at the Brno spring trade fair for consumer engineering products in 1982. The same account identifies Tesla Vráble as its manufacturer. This is contemporary institutional evidence of a teaching device prepared for production rather than merely an experimental laboratory prototype.

Technické údaje / Specifications

Výrobce / Manufacturer: Výzkumný ústav výpočetní techniky (VÚVT), Žilina, Československo / Research Institute of Computing Technology (VÚVT), Žilina, Czechoslovakia

Model: SMS VÚVT Žilina

Rok / Year: 1981

Země / Country: Československo / Czechoslovakia

Typ / Type: Československý jednodeskový školící mikropočítačový systém v kufříkovém provedení / Czechoslovak single board educational microcomputer system in a portable case

CPU: Mitsubishi M5L8080AP, japonské provedení procesoru kompatibilního s Intel 8080 / Mitsubishi M5L8080AP, Japanese Intel 8080 compatible microprocessor

Takt CPU / CPU clock: Přesná frekvence osazení mého exempláře není doložena / The exact CPU clock of my specimen has not been established

RAM: 1 KB RAM, osm obvodů K565RU2 / 1 KB RAM, eight K565RU2 chips

ROM: 1 KB EPROM 2708 s monitorovacím programem / 1 KB 2708 EPROM with monitor program

Operační systém / Operating system: Monitorovací program v EPROM pro zadávání, kontrolu, spuštění a krokování strojového kódu, bez univerzálního operačního systému / Monitor program in EPROM for entering, examining, running and single stepping machine code, no general purpose operating system

Video / Graphics: Osmimístný číslicový LED displej, samostatné signalizační LED. Bez obrazového výstupu pro běžný monitor. / 8 digit numerical LED display and separate indicator LEDs. No conventional monitor video output.

Zvuk / Sound: Bez doloženého samostatného zvukového generátoru, externí zvukové experimenty podle připojených obvodů / No documented dedicated sound generator, external sound experiments depended on connected circuits

Média / Storage: Ruční zadávání programů a dat z hexadecimální klávesnice, bez vestavěné disketové jednotky / Programs and data entered manually using a hexadecimal keypad, no built-in disk drive

Rozhraní / Interfaces: Hexadecimální klávesnice, krokování instrukcí, tři programovatelné paralelní obvody 8255 pro experimentální vstupy a výstupy / Hexadecimal keyboard, single step instruction control, three programmable 8255 parallel interface chips for experimental I/O

Napájení / Power: Napájecí část školícího systému, konkrétní elektrické parametry mého kusu nejsou doloženy / Power supply section of the training system, exact electrical ratings of my unit are not documented

Původní cena / Original price: Původní pořizovací cena není spolehlivě doložena / Original purchase price has not been reliably established

Náš exemplář / Our machine

Česky / Czech:

Můj školící mikropočítač SMS z VÚVT Žilina pochází z roku 1981 a má výrobní číslo 79. Je zabudovaný v kufříku, který možná vypadá nenápadně, ale pro člověka se zájmem o staré počítače je to krásná učební pomůcka. Tady si člověk nevystačí s tím, že klikne na ikonu. Program i data musí zadat ručně a vědět, co vlastně procesoru přikazuje. 🙂

V mém exempláři je dobový japonský procesor Mitsubishi M5L8080AP, osm sovětských pamětí K565RU2 tvořících dohromady 1 KB RAM a EPROM 2708 s monitorovacím programem. Osmimístný displej, hexadecimální klávesnice a možnost krokování ukazují, jak se kdysi učily úplné základy práce s mikroprocesorem. Tři obvody 8255 dovolují také experimentovat s externí elektronikou. Třeba naprogramovat rozsvěcení a blikání diod nebo ovládání jednoduché periferie.

Takové školící systémy mám rád, protože připomínají dobu, kdy se počítače nepoznávaly jen podle obrazovky a klávesnice, ale hlavně podle toho, co se děje uvnitř. SMS má blízko k podobným výukovým stavebnicím, jako jsou KIM-1, NEC TK-80 nebo moje PMI-80. A přestože dnes podobné pokusy zvládne i malé Arduino, na tomto československém kufříku mají pořád své kouzlo.

English / Anglicky:

My SMS training microcomputer from VÚVT Žilina dates from 1981 and carries serial number 79. It is housed in a suitcase style enclosure which may look modest at first, but for someone interested in early computers it is a fascinating teaching instrument. You cannot simply click an icon on this machine. You have to enter your program and data yourself and understand exactly what you are asking the processor to do. 🙂

My example contains a period Japanese Mitsubishi M5L8080AP processor, eight Soviet K565RU2 memory chips providing a total of 1 KB RAM, and a 2708 EPROM containing the monitor program. The 8 digit display, hexadecimal keypad and single step facility reveal how basic microprocessor operation was taught. Three 8255 I/O chips also allow experiments with external circuitry, from blinking LEDs to controlling simple peripheral devices.

I like training systems like this because they remind us of a time when learning about computers meant discovering what happened inside the machine rather than merely using a screen and keyboard. The SMS has much in common with educational boards such as the KIM-1, NEC TK-80 and my Czechoslovak PMI-80. Today a small Arduino can handle many of the same experiments, but performing them on this Czechoslovak suitcase machine has a special charm.

Zdroje / Sources

https://sam.speccy.cz/olddocs/mikroproc-technika.pdf

https://retemu.blog.hu/2017/06/02/gepismerteto-_a_keleti_blokk-_csehszlovakia_iii?token=8dfc7cf4a0d810791f2f678095816f91

https://www.atpjournal.sk/rubriky/prehladove-clanky/pamatnica-k-50.-vyrociu-vuvt-v-ziline-2.html?page_id=26777

Fotodokumentace / Photo documentation



SMS VÚVT Žilina, dítě si prohlíží otevřený počítač v kufříkovém provedení / SMS VÚVT Žilina, child examining open suitcase style computer
SMS VÚVT Žilina, pohled shora na zavřený přenosný kufřík / SMS VÚVT Žilina, overhead view of closed portable case
SMS VÚVT Žilina, otevřená skříň s řadami elektronických modulů a klávesami / SMS VÚVT Žilina, opened case showing electronic modules and keys
SMS VÚVT Žilina, detail zásuvných modulů a klávesnicové části / SMS VÚVT Žilina, close-up of plug-in modules and keyboard section
SMS VÚVT Žilina, pohled shora na vnitřní modulový systém a panel / SMS VÚVT Žilina, overhead view of internal modular system and panel
SMS VÚVT Žilina, detail ovladačů a růžových tlačítek elektronické sestavy / SMS VÚVT Žilina, close-up of controls and pink keys on electronics
SMS VÚVT Žilina, původní červeno bílá klávesnice s číselnými tlačítky / SMS VÚVT Žilina, original red and white keypad with numeric buttons
SMS VÚVT Žilina, papírová dokumentace položená na otevřeném počítači / SMS VÚVT Žilina, printed documentation placed on open computer
SMS VÚVT Žilina, otevřená československá technická příručka s tabulkami / SMS VÚVT Žilina, opened Czechoslovak technical manual with tables
SMS VÚVT Žilina, uzavřená kovová skříň počítače s rukojetí / SMS VÚVT Žilina, closed metal computer case with carrying handle
SMS VÚVT Žilina, čelní panel složeného počítače s transportní rukojetí / SMS VÚVT Žilina, front of folded computer with carrying handle
SMS VÚVT Žilina, pohled z úhlu na otevřenou kovovou skříň a elektroniku / SMS VÚVT Žilina, angled view of opened metal enclosure and electronics

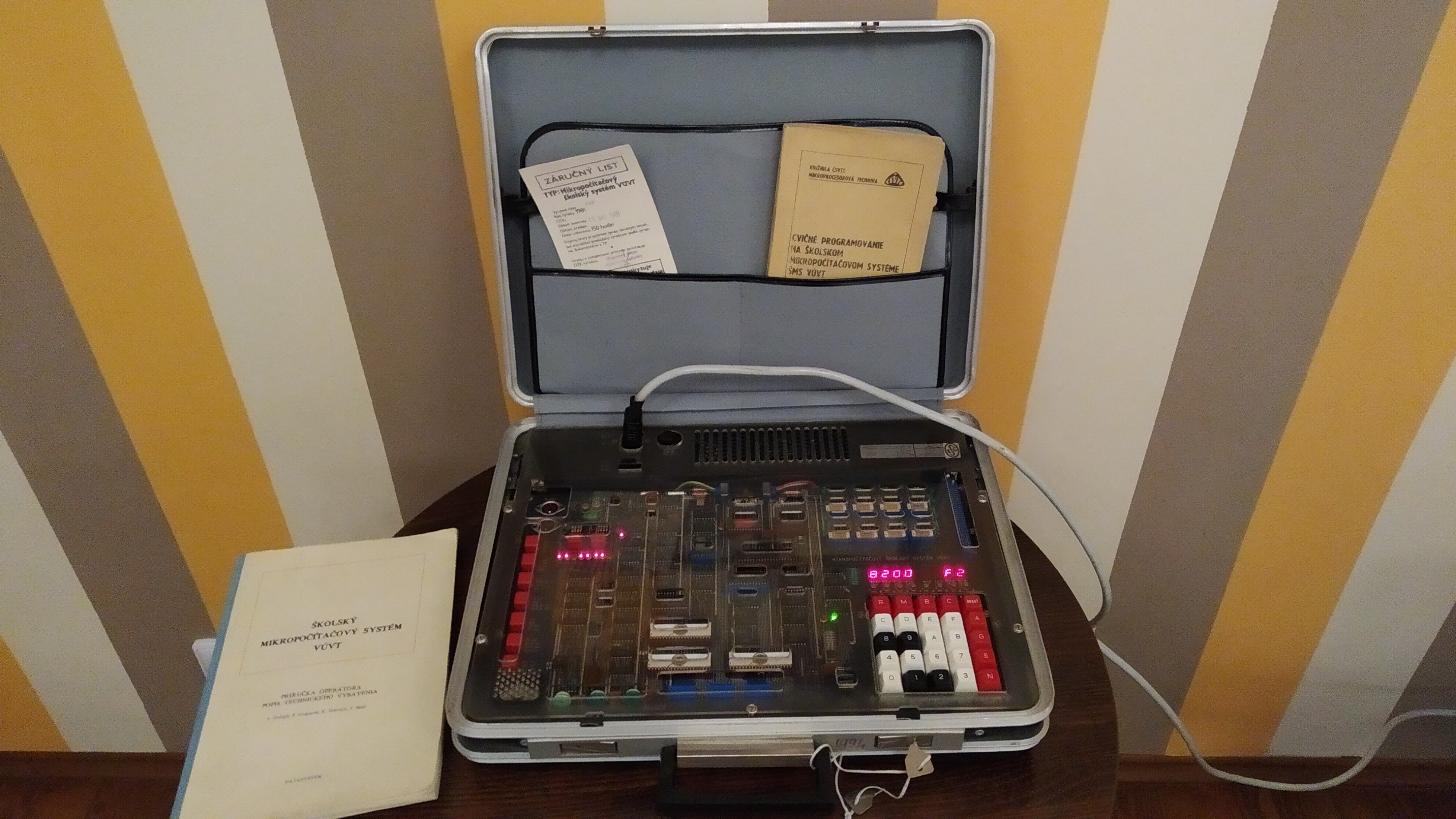

SMS VÚVT Žilina, celý otevřený kufřík s ovládacími prvky a obvody / SMS VÚVT Žilina, complete opened suitcase showing controls and circuits
