Sony HB-501F

Sony HB-501F, Francie/Japonsko, 1984. / Sony HB-501F, France/Japan, 1984
←
→

Země / Country:

Francie/Japonsko / France/Japan

Rok / Year:

1984

Česky / Czech:

Sony HB-501F, Francie/Japonsko, 1984. Francouzská varianta MSX1 používá 64 KB RAM, 16 KB video RAM, obrazový TMS9129NL a integrovaný MSX Engine Yamaha S3527 se zvukem YM2149. Neobvyklou výbavou je vestavěný datarekordér ovládaný z počítače, takže programy lze ukládat bez externího magnetofonu. Má jeden cartridge slot, dva univerzální ovladačové porty, Centronics a RGB výstup SCART. Klávesnice HB-501F je francouzská AZERTY a mezi kurzorové klávesy lze zasunout malý ovládací kolík fungující jako joystick. Model se v roce 1984 prodával ve Francii za 1990 franků.

Model HB-501F patřil do evropské řady Sony HitBit, kterou firma nabízela zákazníkům hledajícím počítač nejen pro hry, ale také pro domácí organizaci a práci s osobními údaji. Písmeno F označovalo francouzský trh, proto má tato verze klávesnici AZERTY a výstup RGB určený pro televizory s konektorem SCART. V ostatních částech Evropy se prodával příbuzný HB-501P s jiným rozložením kláves a odlišnou obrazovou konektivitou. Neobvyklý vestavěný magnetofon nebyl pouze konstrukční zajímavostí. Sony k počítači dodávalo program Personal Databank na kazetě, který umožňoval správu adres, poznámek a plánování. Systém podporoval také datové cartridge HBI-55 a při použití vhodného rozšíření přístup k disketovým souborům. Za zmínku stojí drobný vyjímatelný ovládací kolík, který se mohl vložit mezi kurzorové klávesy a sloužit jako jednoduchý joystick. Tyto podrobnosti ukazují snahu Sony vytvořit kompaktní domácí pracovní stanici, ne pouze další běžnou variantu počítače MSX.

English / Anglicky:

Sony HB-501F, France/Japan, 1984. This French MSX1 has 64 KB RAM, 16 KB VRAM, a TMS9129NL video chip and Yamaha's S3527 MSX Engine with YM2149 sound. Its unusual built in data recorder is controlled by the computer, allowing programs to be saved without an external cassette deck. It has one cartridge slot, two controller ports, Centronics and RGB SCART output. The HB-501F uses a French AZERTY keyboard, and a removable stick can be fitted among the cursor keys to act as a joystick. It sold in France for FF1,990.

The HB-501F belonged to Sony's European HitBit family, marketed to customers who wanted a computer for more than games. The letter F identified the French version, with an AZERTY keyboard and RGB output intended for televisions equipped with SCART. In other European markets Sony sold the related HB-501P, with a different keyboard layout and video connections. The built-in cassette recorder was more than an unusual design feature. Sony supplied Personal Databank software on tape, providing address, memo and scheduling functions. The software could also work with HBI-55 data cartridges and, with suitable expansion equipment, disk storage. Another memorable detail is the small removable stick that fits between the cursor keys and turns them into a simple joystick. These features illustrate Sony's attempt to market the MSX computer as a compact domestic information system, rather than simply another game machine. The manufacturer's regional variations are also useful to collectors, since an apparently similar HitBit may need different monitor cables or have a completely different keyboard.

Technické údaje / Specifications

Výrobce / Manufacturer: Sony Corporation, Japonsko, francouzská lokalizace / Sony Corporation, Japan, French localisation

Model: HB-501F

Rok / Year: 1984

Země / Country: Francie/Japonsko / France/Japan

Typ / Type: Francouzský MSX1 s vestavěným kazetovým zařízením Bitcorder / French MSX1 with built in Bitcorder tape

CPU: NEC D780C-1 kompatibilní se Z80A a Yamaha S3527 MSX Engine / NEC D780C-1 Z80A compatible plus Yamaha S3527 MSX Engine

Takt CPU / CPU clock: 3,58 MHz / 3.58 MHz

RAM: 64 KB hlavní RAM a 16 KB obrazové RAM / 64 KB main and 16 KB video RAM

ROM: 32 KB MSX BASIC a BIOS, Personal Databank na dodané kazetě / 32 KB MSX BASIC and BIOS, Personal Databank on supplied cassette

Operační systém / Operating system: MSX BASIC 1.0 a MSX BIOS v ROM, aplikace Sony na kazetě / MSX BASIC 1.0 and MSX BIOS (ROM), Sony applications on cassette

Video / Graphics: TMS9129NL pro MSX1, 256 × 192, 16 barev / TMS9129NL MSX1, 256 × 192, 16 colours

Zvuk / Sound: Yamaha S3527 s integrovaným zvukovým generátorem YM2149 PSG / Yamaha S3527 integrated YM2149 PSG

Média / Storage: Vestavěný kazetový Bitcorder a dva cartridge sloty / Built in cassette Bitcorder and two cartridge slots

Rozhraní / Interfaces: Francouzský RGB SCART, Centronics, dva porty ovladačů / French RGB SCART, Centronics, two controller ports

Napájení / Power: Francouzská síťová varianta 220 V AC / French 220 V AC mains version

Původní cena / Original price: 1 990 francouzských franků při uvedení / 1990 French francs at launch

Náš exemplář / Our machine

Česky / Czech:

Můj Sony HB-501F pochází z Francie. Má klávesnici AZERTY, obrazový výstup RGB přes Péritel (SCART) a vestavěný magnetofon. Právě jeho oprava mi dala zabrat: staré pryžové řemínky se změnily v černou lepkavou hmotu připomínající asfalt. Lihem jsem čistil mechaniku i ruce, ale světlé kraťasy už zachránit nešly. 🙂

Po výměně řemínků jsem z kazety úspěšně načetl Boulder Dash. Trvalo to přibližně pět minut. Pro srovnání jsem vyzkoušel také rozhraní MSX-BEER 202 s kartou CompactFlash, které umožňuje spouštět hry z nabídky bez čekání na magnetofon.

Sony dnes funguje a mohu na něm předvádět původní kazetový provoz i modernější ukládání programů.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

My Sony HB-501F came from France, with an AZERTY keyboard, Péritel (SCART) RGB output and integrated cassette deck. Repairing the recorder was memorable: the old rubber belts had turned into a sticky, tar-like black substance. I cleaned the mechanism and my hands with alcohol, but my pale shorts did not survive. 🙂

After replacing the belts, I successfully loaded Boulder Dash from cassette in about five minutes. I also tested an MSX-BEER 202 interface with CompactFlash, allowing games to launch from a menu without waiting for tape.

The Sony now works, and I can demonstrate both its original cassette operation and more convenient modern storage.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://www.msx.org/wiki/Sony_HB-501F

https://www.msx.org/wiki/Category:Sony_HB-501

Fotodokumentace / Photo documentation

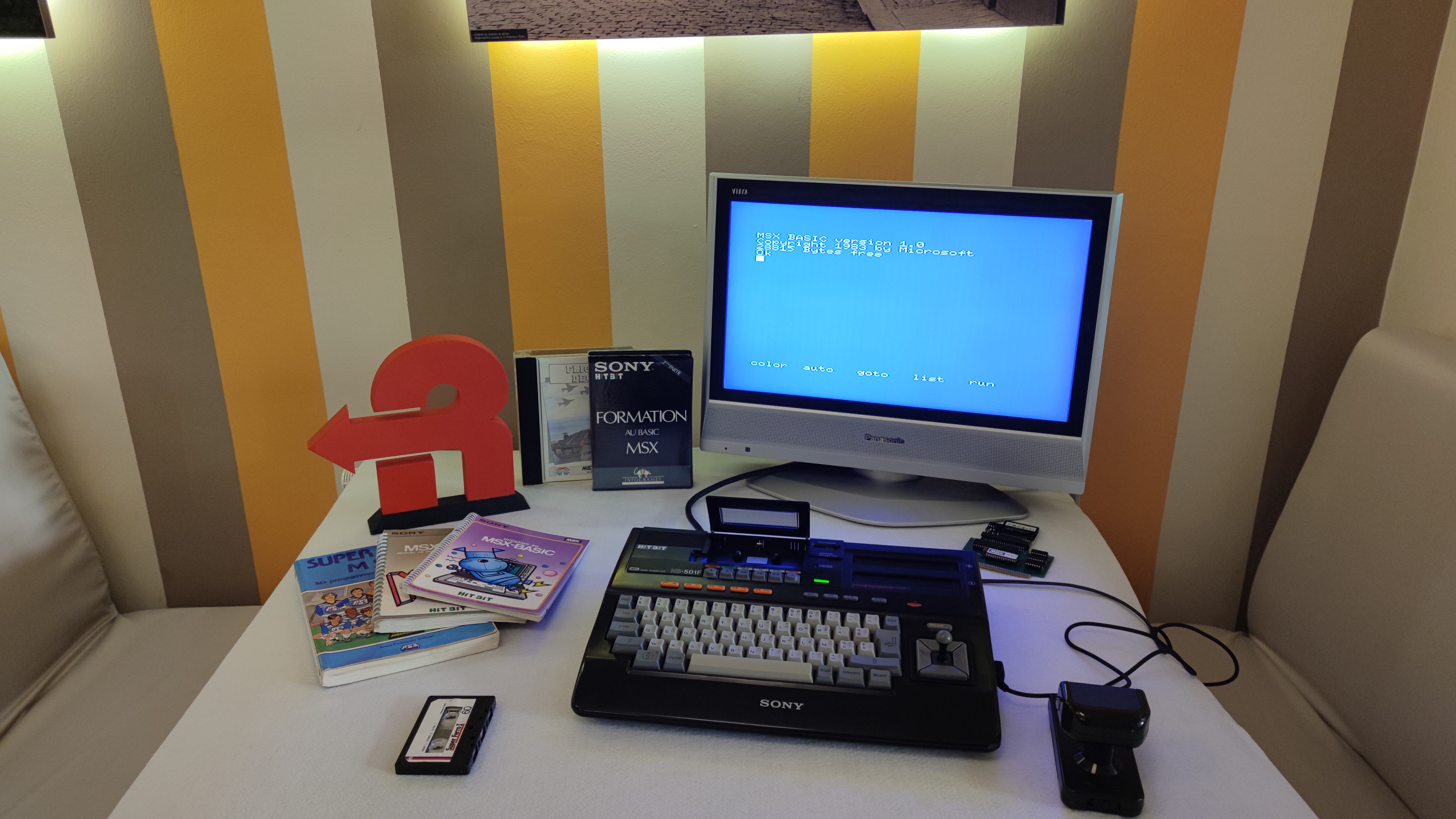

Sony HB-501F MSX, funkční černý počítač s barevným monitorem a příslušenstvím / Sony HB-501F MSX, working black computer with colour monitor and accessories
Sony HB-501F MSX, počítač Sony MSX s monitorem a originálním herním ovladačem / Sony HB-501F MSX, Sony MSX computer with monitor and original game controller
Sony HB-501F MSX, pohled shora na černou skříň a klávesnici / Sony HB-501F MSX, overhead view of black case and keyboard
Sony HB-501F MSX, otevřený horní slot a původní klávesnice Sony MSX / Sony HB-501F MSX, opened upper slot and original Sony MSX keyboard
Sony HB-501F MSX, detail vestavěného směrového tlačítka u klávesnice / Sony HB-501F MSX, close-up of built-in cursor control beside keyboard
Sony HB-501F MSX, detail originálního označení Sony a kláves / Sony HB-501F MSX, close-up of original Sony branding and keys
Sony HB-501F MSX, samostatný černý herní ovladač Sony s kabelem / Sony HB-501F MSX, separate black Sony game controller with cable
Sony HB-501F MSX, otevřená skříň počítače a původní základní deska / Sony HB-501F MSX, opened computer enclosure with original motherboard
Sony HB-501F MSX, demontovaná elektronika Sony MSX s vodiči a obvody / Sony HB-501F MSX, removed Sony MSX electronics with wires and circuits
Sony HB-501F MSX, celkový pohled na sestavu Sony MSX s obrazovkou / Sony HB-501F MSX, full view of Sony MSX setup with screen
Sony HB-501F MSX, klávesnice Sony HB-501F s externím napájecím adaptérem / Sony HB-501F MSX, Sony HB-501F keyboard with external power adapter
Sony HB-501F MSX, zadní část počítače s řadou portů a konektorů / Sony HB-501F MSX, rear of computer with array of ports and connectors
Sony HB-501F MSX, detail směrového ovladače a připojeného kabelu / Sony HB-501F MSX, close-up of directional controller and connected cable
Sony HB-501F MSX, šikmý pohled na černou klávesnici a čelní ovladače / Sony HB-501F MSX, angled view of black keyboard and front controls
Sony HB-501F MSX, pohled shora na počítač s otevřeným krytem slotu / Sony HB-501F MSX, overhead view of computer with open slot cover
Sony HB-501F MSX, detail původního joysticku nebo ovladače Sony / Sony HB-501F MSX, close-up of original Sony joystick or controller
Sony HB-501F MSX, detail napájecích a elektronických obvodů na desce / Sony HB-501F MSX, close-up of power and electronic circuits on board
Sony HB-501F MSX, dobový propagační leták na model Sony HB-501F MSX / Sony HB-501F MSX, period promotional leaflet for Sony HB-501F MSX
