Sony HitBit HB-75D

Sony HitBit HB-75D, MSX1 počítač z roku 1984 s německou klávesnicí QWERTZ / Sony HitBit HB-75D, 1984 MSX1 computer with German QWERTZ keyboard
←
→
Youtube video →

Země / Country:

Japonsko, německá verze / Japan, German market variant

Rok / Year:

1984

Česky / Czech:

Sony uvedla řadu HitBit HB-75 v roce 1984 jako součást první generace standardu MSX. Stejný počítačový standard používali také další japonští výrobci, takže jejich stroje sdílely základní programové prostředí a mohly používat velkou část stejných her i aplikací. Sony se však snažila vlastní počítače odlišit praktickým využitím, designem a programy uloženými přímo v ROM. HB-75 proto nebyl pouze domácí počítač pro hraní, ale také jednoduchý elektronický organizér.

HB-75D byl variantou určenou pro západoněmecký trh. Písmeno D označovalo německou lokalizaci s klávesnicí QWERTZ a znaky německé abecedy. Původní německá cena činila 998 marek. Jiné verze řady nesly označení HB-75B pro Británii, HB-75F pro Francii nebo HB-75P pro další evropské trhy. Lišily se klávesnicí i některými obrazovými konektory. Nešlo ovšem o výrobu v Německu, samotné počítače Sony vznikaly v Japonsku a byly upraveny pro národní trhy.

Zvláštní výbavou byl Sony Personal Databank, který se spouštěl automaticky po zapnutí počítače. Obsahoval adresář, plánovač schůzek, poznámkový blok a funkce pro přenos dat. Německý firmware nabízí mimo jiné Address, Schedule, Memo a Transfer, případně Copy při použití datové cartridge. Samozřejmě bylo možné přejít i do klasického MSX BASICu. Uživatel tak nemusel diář nejprve nahrávat z magnetofonu, protože potřebné programy byly zabudovány přímo v počítači.

Pro uchovávání záznamů sloužila speciální paměťová cartridge Sony HBI-55 s kapacitou 4 KB. Uvnitř měla statickou RAM zálohovanou lithiovou baterií. Umožňovala ukládat data organizéru i malý program v BASICu. Po volbě BASIC + DATA CARTRIDGE bylo možné program uložit příkazem SAVE"CAT:" a načíst pomocí LOAD"CAT:". Data bylo možné také zálohovat na magnetofonovou kazetu. HBI-55 nebyla běžná herní ROM cartridge, ale samostatné datové médium. S vybitou záložní baterií se dříve uložený obsah ztrácel.

HB-75D používal osmibitový procesor kompatibilní se Zilog Z80A na frekvenci přibližně 3,579545 MHz. Pro řadu HB-75 je zdokumentováno například osazení NEC D780C-1. Hlavní operační paměť měla 64 KB. Dalších 16 KB tvořila samostatná videopaměť, nikoliv rozšíření běžné procesorové RAM na 80 KB. ROM měla dohromady 48 KB, z toho 32 KB připadalo na MSX BIOS a MSX BASIC 1.0 a dalších 16 KB na Personal Databank. K této kombinaci Sony přidala plnohodnotnou klávesnici a zvláštní blok kurzorových tlačítek.

Evropská verze používá obrazový obvod Texas Instruments TMS9929A. Standard MSX1 poskytoval grafiku 256 × 192 pixelů, textové režimy 32 × 24 a 40 × 24 znaků, šestnáct barev a hardwarové sprity. Německý HB-75D má televizní RF výstup, kompozitní obraz a audio na vícepólovém DIN konektoru i RGB pro připojení vhodného monitoru přes SCART. Zvuk vytváří tříkanálový generátor AY-3-8910A nebo kompatibilní YM2149F podle konkrétního osazení. Standardní zvukový výstup je monofonní.

V horní části skříně je první slot pro cartridge, druhý najdeme vzadu. Právě zadní slot mohl sloužit pro přídavný řadič disketové mechaniky, který nebyl součástí základního počítače. Japonská verze HB-75 měla na tomto místě odlišný rozšiřovací konektor. HB-75D dále nabízí dva porty pro joysticky a kompatibilní ovladače, rozhraní magnetofonu, paralelní tiskárnu Centronics, reset a video konektory. Systém tak spojoval běžnou kompatibilitu MSX s vlastním softwarem Sony a s řadou dostupných periferií.

English / Anglicky:

Sony introduced the HitBit HB-75 family in 1984 as part of the first generation of MSX home computers. Several other Japanese manufacturers adopted the same standard, allowing their machines to share a common software environment and a substantial library of games and applications. Sony nevertheless distinguished its products through their design, practical features and software built directly into ROM. The HB-75 was therefore intended not only for gaming but also as a simple electronic personal organiser.

The HB-75D was designed for the West German market. Its D suffix indicated a German localisation with QWERTZ keyboard and the appropriate national characters. The original German launch price was 998 Deutsche Marks. Other versions included the HB-75B for Britain, HB-75F for France and HB-75P for other European markets. They differed in keyboard layouts and some video connections. These were not German manufactured machines, however, but Japanese Sony computers adapted for the local markets.

A distinctive feature was Sony Personal Databank, launched automatically when the computer was switched on. It provided an address book, appointment scheduler, memo pad and data transfer functions. The German firmware offered options including Address, Schedule, Memo and Transfer, or Copy when using a data cartridge. Users could also start the normal MSX BASIC environment. The organiser did not have to be loaded from cassette first because its software was permanently stored in the computer.

Records could be retained on the dedicated Sony HBI-55 data cartridge with 4 KB of memory. Its static RAM was backed by a lithium battery. It stored personal records or a small BASIC program. After selecting BASIC + DATA CARTRIDGE, users could save a program with SAVE"CAT:" and load it with LOAD"CAT:". Personal Databank data could also be backed up to an audio cassette. Unlike a normal game ROM cartridge, the HBI-55 was a separate writable data medium, and its stored contents would be lost when its backup battery failed.

The HB-75D used an eight bit Zilog Z80A compatible CPU operating at approximately 3.579545 MHz. The HB-75 family is documented with processors such as the NEC D780C-1. It had 64 KB of main RAM plus 16 KB of dedicated video memory. The latter was not an additional 16 KB of general CPU RAM, so the machine should not be described as having one continuous 80 KB memory. ROM totalled 48 KB, including 32 KB of MSX BIOS and MSX BASIC 1.0 and 16 KB for Personal Databank. Sony added a full keyboard and separate cursor controls.

The European model used the Texas Instruments TMS9929A video processor. MSX1 supported 256 × 192 pixel graphics, 32 × 24 and 40 × 24 character text, sixteen colours and hardware sprites. The German HB-75D provided RF television, composite video and audio through a multi pin DIN socket, and RGB suitable for a SCART monitor connection. Audio was generated by a three channel AY-3-8910A or compatible YM2149F, depending on the fitted chips, with a mono output.

The first cartridge slot is above the keyboard and the second is at the rear. The rear cartridge slot could be used with a separate floppy disk controller, although the floppy drive was not included with the basic computer. The original Japanese HB-75 had a different expansion connector in this position. Other connections include two joystick ports for compatible controllers, cassette recorder, Centronics compatible parallel printer, reset switch and the video interfaces. Sony thus combined normal MSX software compatibility with its own organiser software and peripheral ecosystem.

Technické údaje / Specifications

Výrobce / Manufacturer: Sony Corporation, Japonsko, německá verze / Sony Corporation, Japan, German market model

Model: Sony HitBit HB-75D, německá varianta MSX1 / Sony HitBit HB-75D, German MSX1 variant

Rok / Year: 1984

Země / Country: Japonsko, německá verze / Japan, German market variant

Typ / Type: Osmibitový domácí počítač MSX1 s aplikací Personal Databank / Eight bit MSX1 home computer with Personal Databank

CPU: Procesor kompatibilní se Zilog Z80A, v řadě HB-75 doložen také NEC D780C-1 / Zilog Z80A compatible CPU, NEC D780C-1 also documented in HB-75 family

Takt CPU / CPU clock: 3,579545 MHz / 3.579545 MHz

RAM: 64 KB RAM a samostatných 16 KB videopaměti / 64 KB RAM and separate 16 KB VRAM

ROM: 48 KB, 32 KB MSX BASIC 1.0 a BIOS, 16 KB Sony Personal Databank / 48 KB, 32 KB MSX BASIC 1.0 and BIOS, 16 KB Sony Personal Databank

Operační systém / Operating system: MSX BIOS a MSX BASIC 1.0 v ROM, Sony Personal Databank, samostatný diskový systém v základní sestavě není / MSX BIOS and MSX BASIC 1.0 in ROM, Sony Personal Databank, no separate disk system in standard configuration

Video / Graphics: TMS9929A, MSX1, 256 × 192 bodů, 16 barev, text 32 × 24 a 40 × 24 znaků, sprity / TMS9929A, MSX1, 256 × 192 pixels, 16 colours, 32 × 24 and 40 × 24 character text, sprites

Zvuk / Sound: Tříkanálový PSG AY-3-8910A nebo YM2149F, šum, mono / Three channel PSG AY-3-8910A or YM2149F, noise, mono

Média / Storage: Externí magnetofon, ROM cartridge, volitelná datová HBI-55 se 4 KB zálohované SRAM, externí diskový řadič / External cassette recorder, ROM cartridges, optional HBI-55 data cartridge with 4 KB backed SRAM, optional external disk controller

Rozhraní / Interfaces: 2× slot MSX cartridge, RGB SCART, RF TV, AV DIN s kompozitním videem a zvukem, magnetofon, paralelní tiskárna Centronics, 2× joystick, RESET / Two MSX cartridge slots, RGB SCART, RF TV, AV DIN with composite video and sound, cassette, Centronics parallel printer, two joystick ports, RESET

Napájení / Power: Vestavěný zdroj, AC 220 V, 50 Hz, 24 W podle výrobního štítku / Built in mains supply, AC 220 V, 50 Hz, 24 W according to identification plate

Rozměry / Dimensions: Přibližně 405 × 245 × 67 mm / Approximately 405 × 245 × 67 mm

Původní cena / Original price: Západní Německo, 1984, 998 DM / West Germany, 1984, 998 Deutsche Marks

Náš exemplář / Our machine

Česky / Czech:

Svůj Sony HitBit HB-75D jsem získal ve značně zanedbaném stavu. Původní majitel byl kuřák, takže počítač byl hodně špinavý a zažloutlý. Důkladné vyčištění mi dalo opravdu zabrat. Nejvíc mě mrzí prohlubeň v plastu u kurzorových kláves, kterou pravděpodobně způsobila cigareta. Tu už pouhým čištěním odstranit nejde. Počítač je jinak funkční.

Na původním výrobním štítku je označení Sony HB-75D, výrobní číslo 402402, napájení AC 220 V, 50 Hz, příkon 24 W a údaj Made in Japan.

English / Anglicky:

I acquired my Sony HitBit HB-75D in a rather neglected condition. Its previous owner was a smoker, and the computer was heavily soiled and yellowed. Cleaning it thoroughly took quite a lot of work. What bothers me most is a dent in the plastic near the cursor keys, probably caused by a cigarette. Cleaning alone cannot remove that damage. Otherwise, the computer is working.

The original factory label identifies it as a Sony HB-75D, serial number 402402, rated AC 220 V, 50 Hz, 24 W and marked Made in Japan.

Zdroje / Sources

https://www.msx.org/wiki/Sony_HB-75D

https://www.msx.org/wiki/Category:Sony_HB-75

https://generation-msx.nl/hardware/sony-corporation/hb-75d/1228

https://www.computinghistory.org.uk/det/512/Sony-HB-75B-HitBit/

https://www.msx.org/wiki/Sony_HBI-55

https://manualzz.com/doc/6297083/sony-hbi-55-data-cartridge-service-manual

https://www.manualslib.de/manual/1454766/Sony-Hit-Bit-Hbi-55.html

https://www.1000bit.it/scheda.asp?id=591

Fotodokumentace / Photo documentation

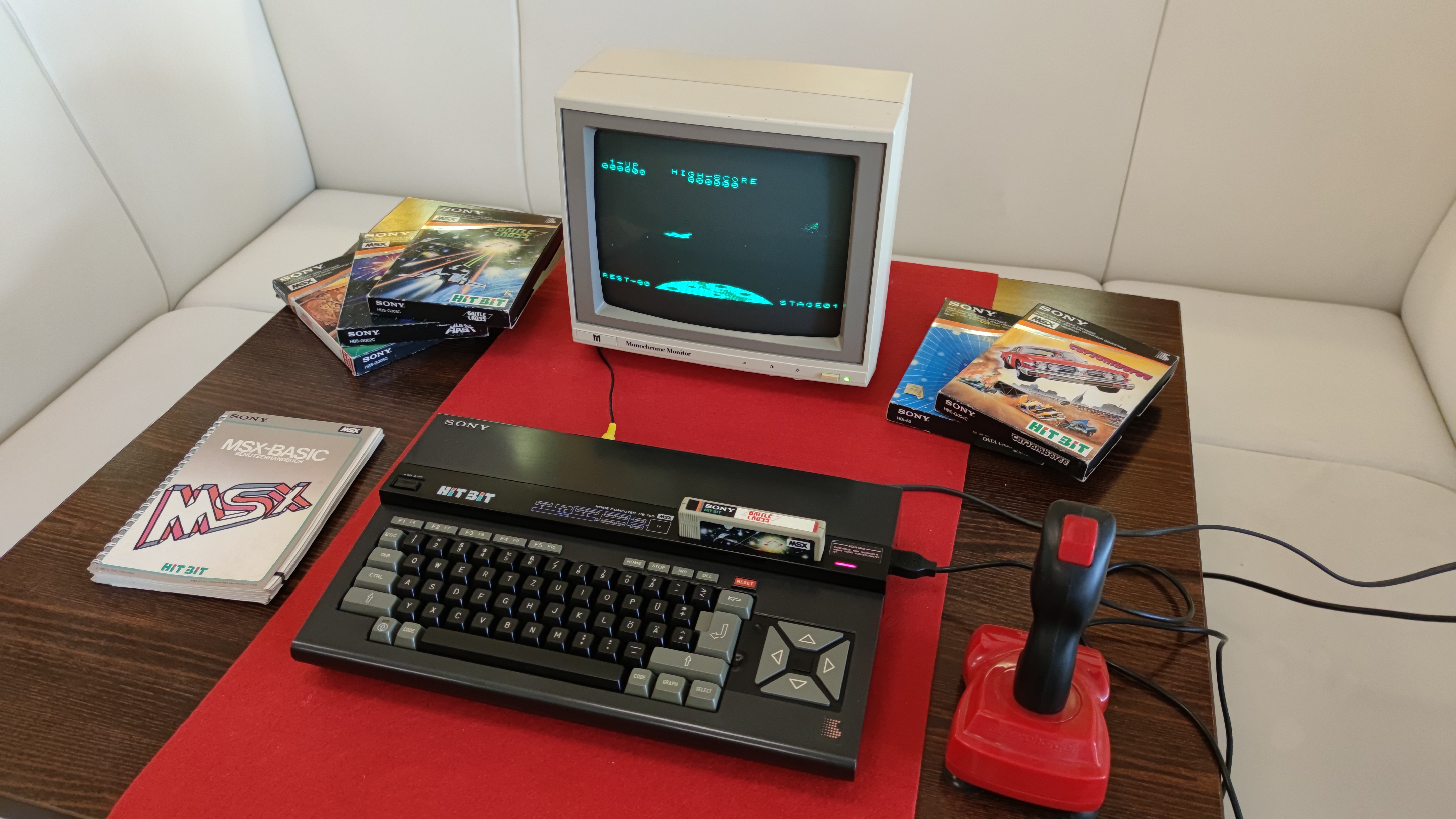

Sony HitBit HB-75D s monitorem a joystickem / Sony HitBit HB-75D with monitor and joystick
Sony HitBit HB-75D při testování s CRT monitorem / Sony HitBit HB-75D tested with CRT monitor
Logo HiTBiT a funkční klávesy Sony HB-75D / HiTBiT logo and function keys on Sony HB-75D
Zadní panel Sony HB-75D s výstupem SCART a tiskovým portem / Sony HB-75D rear panel with SCART and printer port
Boční profil Sony HB-75D a řady kláves / Sony HB-75D side profile and key rows
Spodní kryt Sony HitBit HB-75D s výrobním štítkem / Sony HitBit HB-75D underside with identification plate
Sony HitBit HB-75D při provozním testu s malým displejem / Sony HitBit HB-75D operating with small display
Sony HB-75D, obrazovka MSX BASIC a hry na stole / Sony HB-75D, MSX BASIC display and games
Sony HB-75D, německá klávesnice QWERTZ a Game Master / Sony HB-75D, German QWERTZ keyboard and Game Master
Klávesnice a kurzorový blok Sony HitBit HB-75D / Sony HitBit HB-75D keyboard and cursor pad
Zadní cartridge slot na Sony HitBit HB-75D / Sony HitBit HB-75D rear cartridge slot
Vypínač a logo Sony na počítači HitBit HB-75D / Sony logo and power switch on HitBit HB-75D
Výrobní štítek Sony HB-75D, sériové číslo 402402 / Sony HB-75D label, serial number 402402
Referenční základní deska řady Sony HitBit HB-75 / Reference motherboard of Sony HitBit HB-75 family
