Sony SMC-70

Země / Country:
Japonsko / Japan
Rok / Year:
1982
Česky / Czech:
Sony SMC-70 patří k nejzajímavějším japonským osmibitovým počítačům počátku osmdesátých let. Společnost Sony jej představila v roce 1982 jako samostatnou profesionální platformu pro podniky, technická pracoviště i náročnější domácí použití. V americké nabídce se objevil na podzim 1982 a japonský prodej byl zahájen 1. prosince téhož roku. Na trhu tehdy dominovaly počítače s pětipalcovými disketami, Sony se však rozhodlo prosazovat své nové 3.5" médium. SMC-70 spojoval výborné barevné zobrazování, modulární stavbu a možnost připojení kompaktních mechanik, které později změnily svět osobních počítačů.
Historické prvenství Sony je nutné chápat v přesném kontextu. Japonské muzeum informačních technologií IPSJ označuje SMC-70 za první osobní počítačový systém využívající 3.5" mikrofloppy disky vyvinuté Sony. Samotnou technologii Sony představilo již kolem roku 1980 a dříve ji použilo v profesionálním textovém systému Series 35. Historie dalších časných počítačů s těmito mechanikami je složitější, proto je správnější řadit SMC-70 mezi úplné průkopníky než mu bez dalšího přisuzovat absolutní světové prvenství. Jeho význam se tím nijak nezmenšuje.
V Japonsku byla základní cena počítače 228 000 jenů. Ta se týkala samotné výpočetní jednotky s klávesnicí, nikoli kompletní sestavy se dvěma disketovými mechanikami a monitorem. Teprve volitelná rozšíření z něj dělala plně vybavené pracovní místo. Dnes je zvlášť zajímavé, že se Sony nepokusilo jen zmenšit obvyklou disketovou jednotku, ale navrhlo celý počítač okolo modulárního systému, aby mohl růst podle potřeb majitele.
Procesorem SMC-70 je Z80A taktovaný na 4,028 MHz. Sony používalo mimo jiné obvod Sharp LH0080A, tedy kompatibilní provedení Z80A, které lze vidět i na základní desce vystaveného exempláře. Počítač má 64 KB hlavní dynamické RAM. Zobrazení využívá oddělenou paměť: 32 KB grafické VRAM a další oblasti pro znaky, atributy a uživatelsky definované znaky, dohromady přibližně 6 KB. Firmware obsahuje systémový monitor a Sony BASIC, přičemž konstrukce počítala se systémovou ROM a samostatnou oblastí pro další ROM moduly.
Sony investovalo značnou pozornost do barevné grafiky. Počítač dokáže zobrazit 320 × 200 bodů v šestnácti barvách, 640 × 200 bodů ve čtyřech barvách a 640 × 400 bodů monochromaticky. Dobová dokumentace uvádí také režim 160 × 100 bodů v šestnácti barvách se čtyřmi stránkami. Textový režim nabízí 40 nebo 80 znaků na řádku při 25 řádcích. Grafická a znaková rovina se mohou překrývat a obraz vytvářejí specializované obvody Sony. Základní počítač používá analogový RGB výstup pro barevný monitor a samostatný monochromatický kompozitní výstup.
Video konektor má na SMC-70 neobvyklé provedení D-sub 25. Vedle signálů pro červenou, zelenou a modrou složku poskytuje kompozitní i oddělenou horizontální a vertikální synchronizaci, zvukový signál a další elektrické vývody. Dobový prospekt udává pro obraz horizontální frekvenci přibližně 15,73 kHz a vertikální 60 Hz. Při připojení modernějšího monitoru je proto nutné respektovat nejen tvar konektoru, ale hlavně použité signály a podporované časování. Výstup zdaleka neodpovídá běžnému VGA připojení, přestože s vhodným kabelem a kompatibilním 15kHz monitorem jej lze úspěšně použít.
Nejpozoruhodnějším rysem SMC-70 je rozšiřovací systém. Tělo počítače lze mechanicky oddálit a mezi jeho části vložit několik přídavných jednotek. Konstrukce je zajištěna dlouhými kovovými spojovacími tyčemi. Takto mohly vzniknout sestavy s dodatečnou pamětí, komunikačními rozhraními, systémem elektronického disku nebo jiným specializovaným příslušenstvím. Dobová dokumentace uvádí jedno interní a tři externí rozšiřující místa. Nešlo jen o dekorativní technologickou zvláštnost: Sony chtělo, aby si uživatel sestavil stroj pro konkrétní práci bez výměny základní jednotky.
Součástí rozšiřování byly rovněž diskové systémy. Pro SMC-70 se nabízela kompaktní jednotka se 3.5" mechanikami, a to i v provedení se dvěma mechanikami v jedné nástavbě. Používaly jednostranná média s dvojitou hustotou, často označovaná 1DD. Jedna takto formátovaná disketa mohla v dobovém prostředí Sony pojmout přibližně 280 KB dat. Původní disky Sony se vyvíjely zároveň s pozdějším průmyslovým standardem, což znamená, že při používání historických mechanik mohou být důležité rozdíly ve způsobu otevírání ochranné clony, rychlosti otáčení i magnetických vlastnostech média. Označení OM-D3320 patří médiu, nikoliv modelu mechaniky.
Díky disketám mohl počítač provozovat také operační systém CP/M 2.2 a diskové varianty Sony BASICu. Výchozí programové prostředí Sony BASIC nabízí práci s grafikou a systémové funkce orientované na technické využití. Volitelný software a příslušenství rozšiřovaly možnosti o ukládání programů, zpracování textu, výpočetní aplikace a firemní provoz. SMC-70 nebyl počítačem standardu MSX, který se začal prosazovat až v roce 1983. Sony se v té době pokoušelo vybudovat vlastní rodinu počítačů, rozhraní a softwaru.
Kromě barevného RGB a monochromatického obrazového výstupu měl SMC-70 sériové rozhraní RS-232C, osmibitové paralelní rozhraní tiskárny, připojení magnetofonu s přenosem 1 200 bitů za sekundu, konektor pro světelné pero, externí číselnou klávesnici a rozšiřující sběrnici. Sériové rozhraní je v dokumentaci uváděno s úrovněmi TTL a vyžaduje proto správně odpovídající zapojení periferií. Vestavěný zvukový výstup sloužil především k jednoduchým tónům. Vícehlasé zvukové efekty vyžadovaly speciální rozšíření, které se u pozdějšího modelu SMC-777 lišilo od původního provedení.
Na SMC-70 navázal v roce 1983 dostupnější domácí počítač Sony SMC-777. Jeho základní koncepce a řada grafických vlastností vycházela ze staršího modelu, ale lišily se obsahy ROM i některá hardwarová rozhraní, zejména zvuk a joystickové porty. Právě proto nelze všechny hry pro SMC-777 jednoduše spustit na původním SMC-70. Japonské sběratelské úpravy ovšem ukazují, že přidáním ROM kompatibilní s SMC-777 a vhodným přepínáním lze rozšířit programové možnosti staršího stroje. Pro software využívající odlišné zvukové a joystickové obvody mohou být potřeba další úpravy.
Sony SMC-70 je dnes ceněný i kvůli tomu, co předznamenal. Pozdější počítače přijaly 3.5" diskety jako samozřejmost, zde však vidíme počátky jejich použití v osobním výpočetním systému. Jeho tělo zůstává překvapivě robustní a přitom promyšlené, od dvojice disketových mechanik přes vlastní grafické obvody až po neobvyklý mechanický způsob přidávání rozšíření. V roce 1982 šlo o počítač, který byl v mnoha ohledech několik let před běžnou výbavou domácích osmibitů.
English / Anglicky:
The Sony SMC-70 is one of the most remarkable Japanese eight-bit computers of the early 1980s. Sony introduced it in 1982 as an independent professional computing platform for business, technical work and demanding personal use. It entered the American market in autumn 1982 and went on sale in Japan on 1 December of that year. Five-and-a-quarter-inch floppy disks were still dominant at the time, yet Sony decided to promote its newly developed 3.5" medium. The SMC-70 combined advanced colour graphics, a modular construction and support for the compact disk drives that would later become an industry standard.
The question of historical priority needs precision. The Japanese IPSJ Computer Museum describes the SMC-70 as the first personal computer system to adopt Sony's 3.5" microfloppy disks. Sony had introduced the underlying technology around 1980 and used it earlier in the professional Series 35 word-processing system. The history of other early computers fitted with these drives is more complicated, so the SMC-70 is best described as a pioneer rather than automatically credited with an unqualified world first. Its importance remains undiminished.
The Japanese starting price of the computer was 228,000 yen. This applied to the basic controller and keyboard, rather than a complete system equipped with two disk drives and a monitor. Optional equipment was needed to create a fully equipped workstation. What makes the design particularly interesting is that Sony did not simply attempt to shrink the conventional floppy drive. It designed a modular computer that could be extended mechanically and electronically as the owner's needs evolved.
The processor is a Z80A clocked at 4.028 MHz. Sony used compatible Z80A implementations including the Sharp LH0080A, which can also be seen on the motherboard of the exhibit. The computer carries 64 KB of main dynamic RAM. Display memory is separate: 32 KB of graphics VRAM and additional memory for character patterns, attributes and user-defined characters, together amounting to approximately 6 KB. Firmware contains the system monitor and Sony BASIC, with provision for system and optional ROM modules.
Sony paid particular attention to colour graphics. The SMC-70 can display 320 by 200 pixels in sixteen colours, 640 by 200 pixels in four colours and 640 by 400 pixels in monochrome. Period documentation also lists a 160 by 100, sixteen-colour mode with four pages. Character display offers forty or eighty columns by twenty-five rows. Separate graphics and character planes can be superimposed, and Sony-designed custom circuits generate the image. The basic unit has an analogue RGB output for colour monitors and a separate monochrome composite video connection.
The RGB connection is unusually implemented on a 25-pin D-sub connector. As well as red, green and blue signals, it carries composite and separate horizontal and vertical sync, an audio signal and other electrical connections. The original Sony specifications give a horizontal scanning frequency of approximately 15.73 kHz and a vertical rate of 60 Hz. Connecting another display therefore requires attention both to the connector wiring and to the actual video timing. This is not standard VGA signalling, although a suitable cable and a compatible 15 kHz monitor can provide a working picture.
The expansion system is perhaps the SMC-70's most distinctive mechanical feature. The computer's sections can be separated, allowing several optional expansion units to be inserted between them. Long steel rods hold the assembled modules securely together. Available options included additional memory, communications interfaces, an electronic disk facility and other specialist hardware. The original specification lists one internal and three external expansion positions. The system was more than an industrial-design curiosity: Sony intended owners to tailor the computer to a task without replacing the base machine.
Disk systems were another central option. A compact 3.5" drive assembly could be attached to the SMC-70, including a version with two drives in a single enclosure. The early system used single-sided double-density media, commonly described as 1DD. A formatted disk in the contemporary Sony environment could hold approximately 280 KB. Sony's original disks evolved alongside the emerging industry standard, so magnetic characteristics, motor speeds and the way the protective shutter opened can all matter when handling original media and mechanisms. OM-D3320 is a designation for disk media, not the model number of the drive itself.
With optional floppy drives, the system could run CP/M 2.2 and disk-oriented versions of Sony BASIC. Sony BASIC also supported graphical operations and system functions for technical applications. Optional software and interfaces enabled program storage, document processing, calculations and business use. The SMC-70 was not an MSX computer. The MSX standard would emerge in 1983, while Sony was still developing its own distinctive computer family, interfaces and software environment.
Besides analogue colour RGB and monochrome video, the SMC-70 provided RS-232C serial communication, an eight-bit parallel printer interface, cassette connectivity at 1,200 bits per second, a light pen connector, an external numeric keypad connection and an expansion bus. Sony's contemporary specifications describe TTL signal levels for the serial interface, making the appropriate peripheral wiring important. The built-in audio facility was primarily intended for simple tones. More elaborate programmable sound effects required expansion hardware, and the later SMC-777 differed from the original machine in its sound and joystick architecture.
The more affordable Sony SMC-777 followed in 1983. Much of its basic architecture and graphics capability was related to the SMC-70, but firmware and some hardware interfaces differed, especially the sound and joystick ports. Consequently, not all SMC-777 games can run unmodified on an original SMC-70. Japanese enthusiasts have shown that adding the SMC-777 ROM and a suitable selector makes a greater range of software available on the older computer. Programs that require the different sound and joystick hardware may still need additional circuitry.
The SMC-70 is now important as much for what it anticipated as for its immediate commercial success. Later personal computers made 3.5" floppy disks an everyday feature, but this machine belongs to the early history of that transition. Its construction is remarkably robust and inventive, from the twin disk-drive option and custom video circuits to the unusual method of mechanically stacking expansions. In 1982 it offered a combination of features that would not become commonplace in the eight-bit home computer world for several more years.
Technické údaje / Specifications
Výrobce / Manufacturer: Sony Corporation, Japonsko / Sony Corporation, Japan
Model: SMC-70
Rok / Year: 1982
Země / Country: Japonsko / Japan
Typ / Type: Osmibitový profesionální a domácí mikropočítač Sony s modulárním rozšířením / Eight-bit professional and personal Sony microcomputer with modular expansion
CPU: Sharp LH0080A, kompatibilní Z80A / Sharp LH0080A, Z80A-compatible CPU
Takt CPU / CPU clock: 4,028 MHz / 4.028 MHz
RAM: 64 KB hlavní RAM, 32 KB grafická VRAM, 2 KB znaky, 2 KB atributy, 2 KB PCG / 64 KB main RAM, 32 KB graphics VRAM, 2 KB characters, 2 KB attributes, 2 KB PCG
ROM: 16 KB systémová ROM a 32 KB oblast ROM pro Sony BASIC, monitor a další funkce. Můj kus: 27128 EPROM (16 KB) s ROM SMC-777 a vlastním přepínačem / 16 KB system ROM plus 32 KB ROM area for Sony BASIC, monitor and functions. My example: 27128 EPROM (16 KB) with SMC-777 ROM and selection switch
Operační systém / Operating system: Sony BASIC a systémový monitor, volitelný Sony Disk BASIC a CP/M 2.2, můj kus má přepínatelnou ROM SMC-777 / Sony BASIC and system monitor, optional Sony Disk BASIC and CP/M 2.2, my machine has switchable SMC-777 ROM
Video / Graphics: 40 × 25 nebo 80 × 25 znaků, 320 × 200 v 16 barvách, 640 × 200 ve 4 barvách, 640 × 400 černobíle, analogové RGB a mono kompozit 15,73 kHz / 40 × 25 or 80 × 25 text, 320 × 200 16 colours, 640 × 200 four colours, 640 × 400 monochrome, analogue RGB and mono composite 15.73 kHz
Zvuk / Sound: Vestavěný reproduktor a jednoduché tónové výstupy. Rozšířené PSG SMC-777 využívá SN76489 a vyžaduje doplňkovou desku / Built-in speaker and basic tones. SMC-777 PSG using SN76489 requires an additional board
Média / Storage: Volitelná dvojice jednostranných 3.5" mechanik 1DD, přibližně 280 KB na disketu při dobovém formátování Sony, dále magnetofon 1200 bitů/s. Disky připravovány pomocí !dditt / Optional pair of single-sided 3.5" 1DD drives, approximately 280 KB per contemporary Sony-formatted disk, plus 1200 bit/s cassette. Floppies prepared using !dditt
Rozhraní / Interfaces: Analogové RGB D-sub 25, monochromatické kompozitní video, RS-232C v úrovních TTL, paralelní tiskárna TTL, magnetofon, světelné pero, externí klávesnice, 50pinová rozšiřující sběrnice / Analogue RGB D-sub 25, monochrome composite video, TTL-level RS-232C, TTL parallel printer, cassette, light pen, external keypad, 50-pin expansion bus
Napájení / Power: Japonský základní model 100 V AC ±10 %, 50/60 Hz, 28 W základní jednotka, až 65 W dle prospektu / Japanese base model 100 V AC ±10%, 50/60 Hz, 28 W base unit, up to 65 W according to period brochure
Rozměry / Dimensions: Základní počítač 366 × 90 × 444 mm, 4,8 kg, dvoumechaniková osazená sestava ve sbírce přibližně 8 kg / Base computer 366 × 90 × 444 mm, 4.8 kg, equipped twin-drive exhibit approximately 8 kg
Původní cena / Original price: Japonská cena základní jednotky 228 000 JPY v roce 1982, 3.5" mechaniky volitelné / Japanese base unit price ¥228,000 in 1982, 3.5" drives optional
Náš exemplář / Our machine

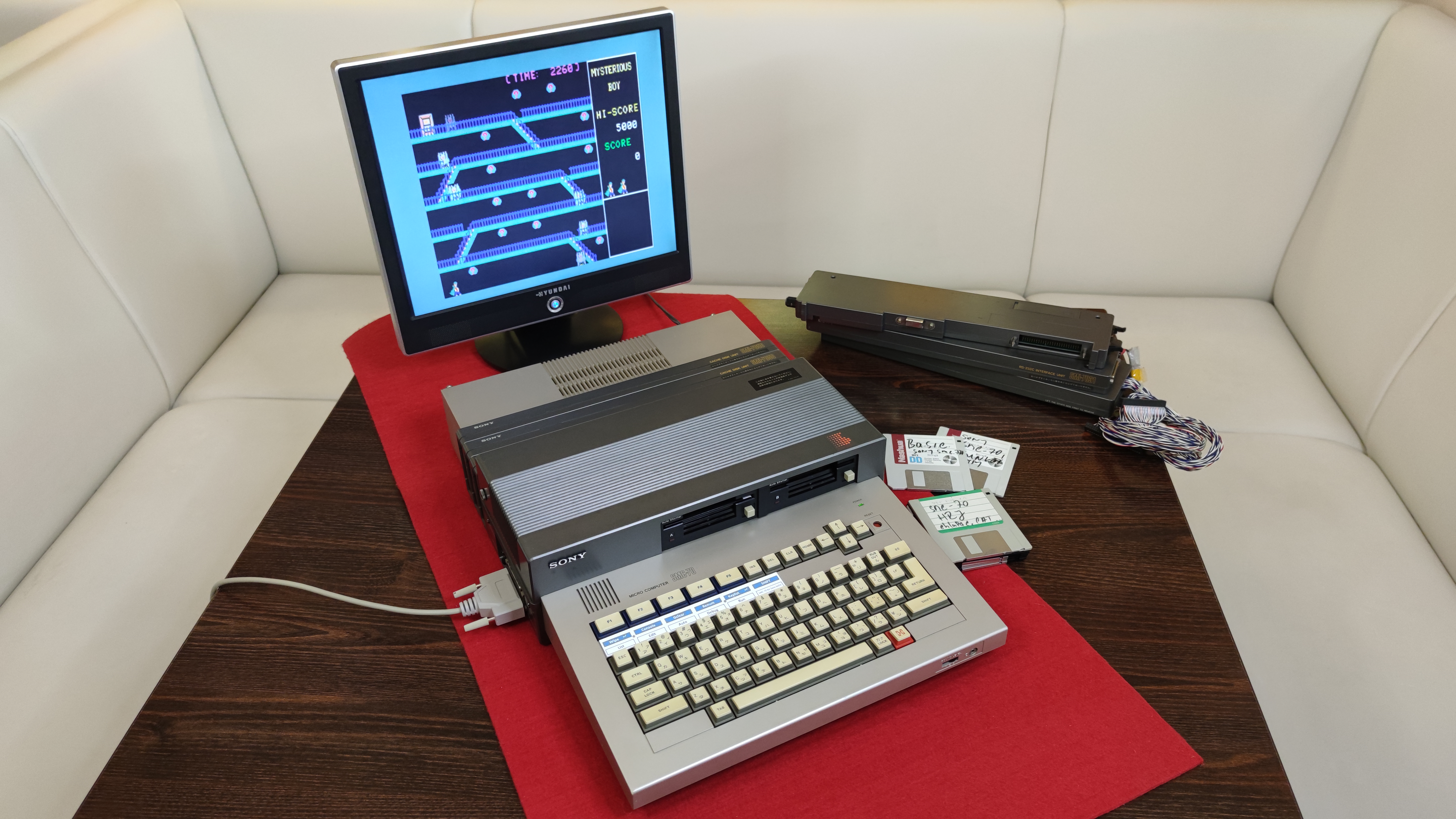

Ve sbírce mám Sony SMC-70 se dvěma 3,5" disketovými mechanikami 1DD. Osazená sestava váží přibližně osm kilogramů a je funkční.
Do neosazeného místa na základní desce jsem připájel patici a vložil EPROM 27128 s obrazem ROM z pozdějšího Sony SMC-777. Doplnil jsem přepínač, kterým mohu volit mezi původní ROM SMC-70 a ROM SMC-777.
Podle japonského návodu jsem vyrobil také RGB kabel pro LCD monitor podporující horizontální frekvenci přibližně 15 kHz. Diskety pro původní mechaniky jsem připravoval nástrojem !dditt. S nákupem počítače v Japonsku a dopravou mi pomohl přítel Shinya Terasaki z Tokia.
Osmnáctá fotografie v galerii, na které jsou zachycena dvě originální modrá disketová média Sony, pochází od Marka z webu ZZXIO (https://zzxio.com/about-us/sony-smc-70/). Děkuji mu za fotografii i za cenné informace o počítačích Sony.
I have a Sony SMC-70 with two 3.5" 1DD floppy disk drives. The equipped system weighs approximately eight kilograms and is operational.
I soldered a socket into an unused position on the motherboard and installed a 27128 EPROM containing a ROM image from the later Sony SMC-777. I added a switch to select between the original SMC-70 ROM and the SMC-777 ROM.
Following a Japanese guide, I also made an RGB cable for an LCD monitor supporting a horizontal frequency of approximately 15 kHz. I prepared disks for the original drives using !dditt. My friend Shinya Terasaki in Tokyo helped me purchase and ship the computer from Japan.
The eighteenth photograph in the gallery, showing two original blue Sony floppy disks, comes from Mark of ZZXIO (https://zzxio.com/about-us/sony-smc-70/). I would like to thank him for the photograph and his valuable information about Sony computers.
