Sony SMC-777

Země / Country:
Japonsko / Japan
Rok / Year:
1983
Česky / Czech:
Sony SMC-777 patří k nejvýraznějším japonským domácím počítačům první poloviny osmdesátých let. Společnost Sony jej uvedla na trh v listopadu 1983 jako dostupnějšího a uživatelsky přívětivějšího nástupce profesionálního Sony SMC-70 z roku 1982. Původní robustní modulární konstrukci nahradila nízká, široká skříň, v níž se vedle klávesnice nachází 3.5" disketová mechanika. Výsledkem je počítač, který díky své elegantní černé podobě a neobvyklému uspořádání nezestárl ani po několika desetiletích. Sony jej prodávalo pod značkou HiTBiT a v Japonsku stanovilo cenu na 148 000 jenů.
SMC-777 se objevil v době, kdy většina domácích počítačů ukládala programy na magnetofonové kazety nebo používala dražší externí disketové jednotky. Sony mělo vlastní technologii 3.5" disket, kterou začalo rozvíjet kolem roku 1980 a kterou již využilo u SMC-70. U nového SMC-777 se mechanika přesunula přímo do základní skříně, takže kupující nemusel sestavovat systém z několika oddělených bloků. Diskety byly chráněné pevným pouzdrem a manipulace s nimi byla příjemnější než s otevřenými pružnými disky formátu 5.25". Šlo o jednu z cest, jimiž Sony pomáhalo prosazovat pozdější celosvětově rozšířený formát.
Sony nepřipravilo jen nový hardware. Cílem bylo zpřístupnit počítač i lidem bez znalostí programování. Po vložení dodané diskety se spouštělo prostředí Sony Filer s nabídkou funkcí, ze které bylo možné vybírat pomocí kláves a vestavěného kurzorového ovladače. Tento princip dnes působí samozřejmě, ale v roce 1983 šlo o užitečný kontrast k systémům, v nichž uživatel musel pamatovat příkazy pro načtení programu. Sony Filer zároveň umožňoval přístup k vlastní knihovně programů, takže SMC-777 dokázal být hned po vybalení nástrojem pro hraní, učení i programování.
Hlavním procesorem je osmibitový NEC μPD780C-1 kompatibilní se Z80A, taktovaný přibližně na 4 MHz. Mitsubishi M5L8041 je mikrokontrolér zajišťující obsluhu klávesnice, který se nachází také v SMC-70. Nejedná se tedy o dvouprocesorový počítač. Na tuto skutečnost nás upozornil Mark z webu ZZXIO, na základě jehož poznatků jsme popis upřesnili. Dobové označení obvodu jako slave microcomputer mohlo vést k nesprávné interpretaci jeho funkce. Má 64 KB hlavní RAM a 16 KB ROM se základními vstupně-výstupními rutinami a zaváděním systému. Většina uživatelského softwaru se načítá z diskety.
Obrazová paměť má celkem 38 KB a je oddělena od hlavní RAM. Z této kapacity připadá přibližně 32 KB na grafickou část, 4 KB na textovou a 2 KB na programovatelné znakové vzory. Text lze zobrazovat v režimu 80 × 25 znaků nebo ve dvou panelech po 40 × 25 znacích. K dispozici je vlastní generátor uživatelsky definovaných znaků PCG, který umožňuje měnit vzhled symbolů i vytvářet jednoduché obrazové prvky. Textovou a grafickou část lze vrstvit přes sebe, což je praktické například pro hry a grafické programy s informačním panelem.
Grafické režimy nabízejí 320 × 200 bodů v šestnácti barvách nebo 640 × 200 bodů ve čtyřech barvách. Při vyšším rozlišení je tedy současně k dispozici méně barev. Původní SMC-777 obsahuje standardní barevnou paletu, kterou bylo možné rozšířit deskou Sony SMI-733. S touto volitelnou kartou lze vybrat šestnáct současně zobrazovaných barev z palety 4096 odstínů. Neznamená to zobrazování 4096 barev zároveň. V roce 1984 se objevilo provedení SMC-777C, které již paletovou desku obsahovalo v základní výbavě. Od původního stroje se navenek odlišovalo zejména světlým krytem.
Zvukovou část tvoří programovatelný generátor Texas Instruments SN76489, někdy označovaný jako DCSG. Nabízí tři nezávislé tónové kanály s obdélníkovým průběhem a samostatný šumový kanál, které je možné využít pro melodie i herní efekty. Japonské dobové specifikace popisují tříhlasou hudbu a čtyřoktávový rozsah. Oproti jednoduchému tónovému výstupu staršího SMC-70 šlo o důležité rozšíření. V počítači je vestavěný reproduktor a na pravém boku ovladač hlasitosti.
Na pravé straně skříně se nachází také modrý plošný kurzorový ovladač, jenž nahrazuje běžné samostatné směrové klávesy. Kromě něj lze připojit dva externí joysticky. SMC-777 poskytuje analogové i digitální rozhraní RGB, takže jej lze podle dostupného vybavení spojit s různými dobovými monitory. Dále má rozhraní pro externí magnetofon s přenosem 1200 bitů za sekundu, paralelní tiskový port odpovídající standardu Centronics a vnitřní rozšiřující slot. S volitelným adaptérem SMI-740 lze zpřístupnit sběrnici kompatibilní s rozšířeními staršího SMC-70.
Vestavěná mechanika pracuje s 3.5" jednostrannými disketami s dvojitou hustotou, označovanými 1DD. Disketa formátovaná pro Sony ukládá přibližně 280 KB. V dobové dokumentaci se uvádí také možnost připojit druhou externí 3.5" mechaniku. Právě jednostranný formát je důležitý pro dnešní provoz, protože moderněji označená disketa s vyšší nominální kapacitou se automaticky nestává disketou pro SMC-777. Při přípravě médií je třeba vytvořit správný nízkoúrovňový formát, který starý řadič i mechanika dokážou přečíst.
Na originálním softwarovém disku byl kromě Sony Fileru soubor nástrojů pro začátečníky i pokročilejší uživatele. Sony nabízelo Dr. Logo, jazyk 777 Basic, assembler 777 Assembler, debugger 777 Debugger a jednoduchý programovací nástroj 777 Memo. Nechyběly ani hry Bird Crush, Mysterious Boy a Pink Cats. V dobových zdrojích Sony se uvádí osm aplikací vedle samotného prostředí Sony Filer. Příjemnou vlastností bylo, že uživatel mohl počítač začít používat bez dlouhého shánění dalšího softwaru. SMC-777 uměl pracovat také s diskovými aplikacemi a pro tento hardware existovaly i implementace systému CP/M.
SMC-777 nebyl počítač kompatibilní se standardem MSX, přestože Sony přibližně ve stejné době prodávalo pod značkou HiTBiT také své stroje MSX. Šlo o vlastní architekturu, která konstrukčně navazovala na SMC-70 a přinesla zjednodušenou domácí podobu této rodiny. Rozdíly v grafice, zvuku, paměti a rozhraních znamenaly, že ani software pro ostatní japonské osmibity na něm nemohl běžet bez úprav. Uspěchat označení každého počítače Sony z roku 1983 za MSX by proto bylo nepřesné.
Pozdější SMC-777C z roku 1984 zachoval hlavní konstrukci, přidal standardně paletovou desku a rozšířil softwarovou nabídku. Jeho japonská katalogová cena dosahovala 168 000 jenů. V době rychlého nástupu levnějších počítačů MSX se však proprietární architektura Sony prosazovala obtížně. Pro dnešní sběratele je právě SMC-777 nesmírně zajímavý: zachoval osobitý design, ranou vestavěnou 3.5" mechaniku, pokročilou barevnou grafiku a výborný systém programů dostupných z diskety.
English / Anglicky:
The Sony SMC-777 is among the most distinctive Japanese home computers of the early 1980s. Sony launched it in November 1983 as a more affordable and approachable successor to its professional SMC-70 of 1982. Instead of the earlier machine's large modular construction, the new model used a low, wide enclosure containing both the keyboard and a built-in 3.5" floppy drive. The resulting computer has a striking black appearance and an unusual layout that still looks remarkably modern. Sony marketed it under the HiTBiT brand with an original Japanese list price of 148,000 yen.
The SMC-777 reached consumers when most home computers relied on audio cassettes or expensive external floppy disk units. Sony had developed its own 3.5" floppy technology around 1980 and had already used the format with the SMC-70. In the newer computer the drive became part of the basic case, avoiding the need to assemble a system from separate units. The rigid protective disk shell made handling easier than with exposed 5.25" flexible media. This early use in a home computer forms part of Sony's contribution to a format that would later become ubiquitous across the computing industry.
Sony did not simply produce new hardware. The aim was to make a computer accessible to people without specialist programming knowledge. Inserting the supplied disk started Sony Filer, a menu-driven environment through which software could be selected using the keyboard and the built-in cursor controller. This may seem routine today, but in 1983 it offered a useful contrast to machines where users had to memorise commands just to load an application. Sony Filer gave access to a ready-to-use software collection and encouraged users to explore games, educational software and programming from the beginning.
The main processor is an eight-bit Z80A-compatible NEC μPD780C-1 operating at approximately 4 MHz. The Mitsubishi M5L8041 is a keyboard microcontroller also found in the SMC-70, not a second main CPU. The SMC-777 is therefore not a dual-processor computer. Mark from ZZXIO brought this to our attention, and we revised the description based on his findings. Mitsubishi's contemporary term slave microcomputer may have led to a misinterpretation of its role. Standard memory comprises 64 KB of main RAM and 16 KB of ROM with boot and fundamental input/output routines. Most user applications are loaded from the floppy disk rather than residing permanently in system ROM.
Video memory totals 38 KB and is kept separate from the main 64 KB RAM. Approximately 32 KB is used for graphics, 4 KB for text and 2 KB for programmable character patterns. Text display supports 80 columns by 25 rows or two 40-column by 25-row panes. A programmable character generator allows software to define symbols and small graphic elements. Text and graphics can be superimposed, making it possible to build games and technical displays where captions, scores or menus appear over the main image.
Two main graphics modes are available: 320 by 200 pixels in sixteen colours, or 640 by 200 pixels in four colours. Higher resolution therefore comes at the expense of simultaneous colour choices. The original SMC-777 uses a fixed basic palette, while an optional Sony SMI-733 colour palette board allows any sixteen displayed colours to be selected from a range of 4,096 shades. The board does not allow 4,096 colours to appear at once. In 1984 Sony launched the SMC-777C, which included the palette expansion as standard and was distinguished externally by its lighter-coloured top cover.
Audio is produced by a Texas Instruments SN76489 programmable sound generator, sometimes called a DCSG. It offers three independent square-wave tone channels plus a noise channel, providing melodies and game sound effects. Contemporary Japanese specifications describe three-part harmony and a four-octave range. This was a notable improvement over the simple tone facilities of the earlier SMC-70. The computer has its own speaker and a volume control on the right side of the housing.
A particularly recognisable feature is the blue flat cursor controller to the right of the keyboard, serving the functions of separate directional keys. Two external joysticks can also be connected. The system provides both analogue and digital RGB monitor outputs, enabling use with different contemporary displays. Other interfaces include a cassette port operating at 1,200 bits per second, a Centronics-compatible parallel printer port and an internal expansion slot. With the optional SMI-740 adapter, a bus compatible with accessories for the older SMC-70 could be exposed externally.
The built-in floppy drive uses 3.5" single-sided, double-density media, commonly designated 1DD. A disk formatted for the Sony environment stores approximately 280 KB. Contemporary documentation also describes an option for connecting one additional external 3.5" drive. The single-sided disk format is particularly important to collectors today. A physically similar disk with a larger advertised capacity does not automatically work in the SMC-777. It must carry an appropriate low-level format that the original controller and drive can read.
The original software disk contained a substantial selection of applications beyond Sony Filer. They included Dr. Logo, the 777 Basic programming language, 777 Assembler, 777 Debugger and a simple programming environment called 777 Memo. Games included Bird Crush, Mysterious Boy and Pink Cats. Period Sony sources describe eight supplied applications in addition to the Sony Filer environment. This meant that new owners could start using the computer immediately without searching for additional software. Disk-based applications and CP/M implementations for this architecture further extended what it could do.
The SMC-777 is not an MSX-standard computer, even though Sony sold MSX machines under the same HiTBiT brand at around the same time. It uses a proprietary architecture derived from the SMC-70 family and simplified for domestic use. Differences in graphics, sound, memory organisation and peripheral interfaces mean that software for other contemporary Japanese eight-bit computers does not automatically run on it. The shared branding reflects Sony's marketing, not binary compatibility.
The SMC-777C followed in 1984 with the palette board included as standard and an enlarged software offering. Its Japanese list price rose to 168,000 yen. As less expensive MSX models became more widely available, Sony's proprietary computer line faced stiff competition. For collectors today, however, the original SMC-777 is especially appealing: it combines a distinctive visual design, an early integrated 3.5" drive, advanced colour graphics and a thoughtfully designed disk-based software environment.
Technické údaje / Specifications
Výrobce / Manufacturer: Sony Corporation, Japonsko / Sony Corporation, Japan
Model: SMC-777
Rok / Year: 1983
Země / Country: Japonsko / Japan
Typ / Type: Osmibitový domácí počítač Sony HiTBiT s vestavěnou disketovou jednotkou, vlastní architektura mimo MSX / Eight-bit Sony HiTBiT home computer with built-in floppy drive, proprietary non-MSX architecture
CPU: NEC μPD780C-1 (Z80A kompatibilní), Mitsubishi M5L8041 je řadič klávesnice / NEC μPD780C-1 (Z80A compatible), Mitsubishi M5L8041 is the keyboard controller
Takt CPU / CPU clock: Přibližně 4 MHz hlavní Z80A / Approximately 4 MHz main Z80A
RAM: 64 KB hlavní RAM, 38 KB videopaměti (32 KB grafika, 4 KB text, 2 KB PCG) / 64 KB main RAM, 38 KB video RAM (32 KB graphics, 4 KB text, 2 KB PCG)
ROM: 16 KB ROM se zaváděcími a základními I/O rutinami / 16 KB ROM with bootstrap and fundamental I/O routines
Operační systém / Operating system: Sony Filer, Sony 777 Basic, Dr. Logo, podporovaný diskový software a CP/M / Sony Filer, Sony 777 Basic, Dr. Logo, supported disk software and CP/M
Video / Graphics: 40 × 25 znaků ve 2 panelech nebo 80 × 25, 320 × 200 16 barev, 640 × 200 4 barvy, volitelná karta SMI-733: 16 z 4096 odstínů / 40 × 25 text in 2 panes or 80 × 25, 320 × 200 16 colours, 640 × 200 4 colours, optional SMI-733 board: 16 of 4096 shades
Zvuk / Sound: Texas Instruments SN76489 PSG, tři tónové kanály + jeden šumový, vestavěný reproduktor / Texas Instruments SN76489 PSG, three tone channels plus one noise channel, built-in speaker
Média / Storage: Vestavěná 3.5" jednostranná 1DD mechanika 280 KB, možnost druhé externí mechaniky. Osobní exemplář: diskety vytvářené pomocí 1DDITT pod DOSem / Built-in 3.5" single-sided 1DD drive 280 KB, optional external drive. Collector uses 1DDITT under DOS to prepare disks
Rozhraní / Interfaces: Analogové RGB, digitální RGB, externí kazetový magnetofon 1200 bitů/s, Centronics, dva externí joysticky, vestavěný kurzorový ovladač, interní rozšiřující slot / Analogue RGB, digital RGB, cassette 1200 bit/s, Centronics, two external joysticks, built-in cursor controller, internal expansion slot
Napájení / Power: Japonské síťové napájení, příkon kolem 55 W (50/60 Hz) dle dobového prospektu / Japanese mains supply, power consumption around 55 W (50/60 Hz) according to contemporary brochure
Rozměry / Dimensions: 490 × 189 × 95 mm (š × h × v), hmotnost přibližně 4,5 kg / 490 × 189 × 95 mm (w × d × h), approximately 4.5 kg
Původní cena / Original price: 148 000 JPY při uvedení v listopadu 1983, monitor zvlášť / ¥148,000 at November 1983 launch, monitor extra
Náš exemplář / Our machine
Můj Sony SMC-777 je původní černé provedení z roku 1983 s vestavěnou jednostrannou 3.5" mechanikou Sony. Počítač mám funkční a používám na něm Sony Filer, Sony Basic i CP/M. Na fotografiích ukazuji několik her, čelní ovládání a disketovou mechaniku, zadní konektory i vnitřní elektroniku s hlavním procesorem a řadičem klávesnice. Jeho modrý vestavěný kurzorový ovladač patří k designovým detailům, které se jen tak nevidí.
Od kamaráda Magokora Seijitsuda, který vyrábí rozhraní a adaptéry pro japonské historické počítače, jsem získal praktickou redukci pro připojení obrazového výstupu k VGA zobrazovači. Používám ji pro SMC-777 i starší SMC-70. Diskety pro Sony připravuji na klasickém počítači s DOSem pomocí programu 1DDITT. Osvědčila se mi média původně označená 720 KB a také upravené diskety 1,44 MB s přelepeným identifikačním otvorem, které připravuji v požadovaném jednostranném formátu Sony 280 KB. Počítač při čtení tohoto správně připraveného formátu pracuje bez problémů.
Pozdější světlý SMC-777C se standardní paletovou deskou zatím ve sbírce nemám a rád bych ho k původnímu modelu jednou doplnil.
S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

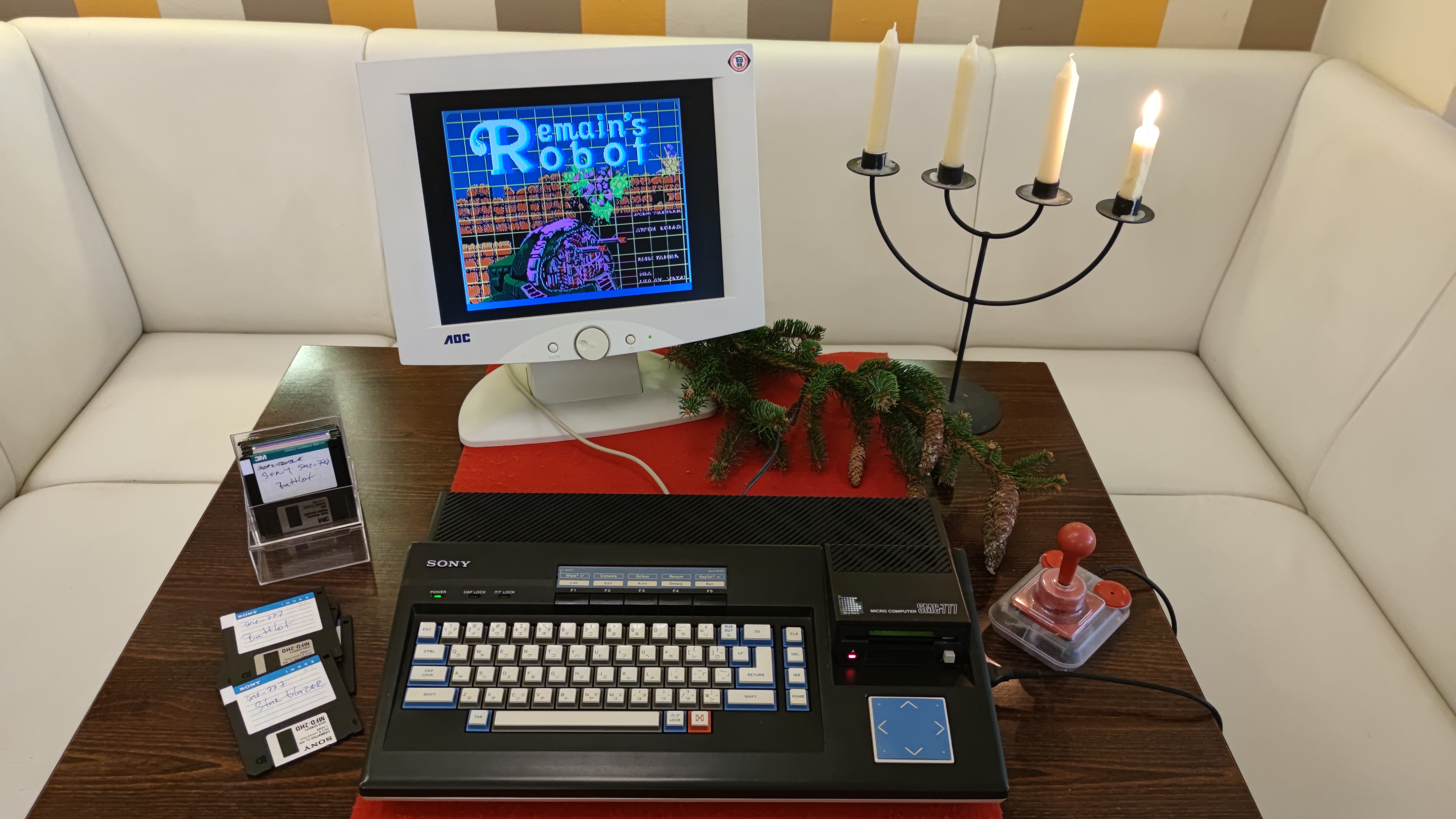

My Sony SMC-777 is the original black version from 1983, equipped with Sony's integrated single-sided 3.5" floppy drive. It is fully operational, and I use Sony Filer, Sony Basic and CP/M on it. The photographs show several games, the keyboard and disk mechanism, rear connectors and internal circuit boards with the main CPU and keyboard controller. Its blue built-in cursor controller is one of the design details that makes this machine particularly memorable.
I obtained a useful adapter for connecting the video output to a VGA display from my friend Magokora Seijitsuda, who makes interfaces and adapters for vintage Japanese computers. I use it with both the SMC-777 and my earlier SMC-70. I prepare Sony floppy disks on a conventional DOS computer using the 1DDITT utility. Both disks originally sold as 720 KB and modified 1.44 MB disks with the density-detection hole covered have worked for me after preparation in Sony's required single-sided 280 KB format. Once prepared correctly, the disks load reliably on my computer.
I am still looking for the later light-coloured SMC-777C with its standard colour palette board to complete the pair in my collection.
My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.
