Spectravideo SVI-728

Země / Country:
USA / Hongkong, United States / Hong Kong
Rok / Year:
1984
Česky / Czech:
Spectravideo SVI-728 je důležitou zastávkou v historii domácích počítačů. Jeho výrobce totiž pomáhal utvářet podobu standardu MSX, ale jeho první vlastní stroje s tímto standardem nebyly plně kompatibilní. Teprve SVI-728 uvedený v roce 1984 představoval skutečný počítač MSX1. Na pohled je to solidní osmibit s plnohodnotnou klávesnicí, velkým numerickým blokem a poměrně střídmým vzhledem. Za nenápadnou skříní se však skrývá příběh amerického nápadu, výroby v Hongkongu, japonské snahy sjednotit domácí počítače a Microsoftu, jehož BASIC se stal společným jazykem celé generace strojů.
Společnost vznikla ve Spojených státech roku 1981 jako SpectraVision. Založili ji Harry Fox a Oscar Jutzeler a věnovala se původně především distribuci herních cartridgí. Ke konci roku 1982 změnila název na Spectravideo. Značku proslavily ergonomické joysticky QuickShot, které si postupně našly cestu k počítačům a konzolím mnoha výrobců. Jejich pistolové držadlo a výrazné ovládací tlačítko byly tehdy velmi populární. Firma navrhovala a uváděla na trh také další herní příslušenství, později dokonce robotické rameno SVI-2000. Úspěch na trhu herních doplňků povzbudil její vedení k vlastnímu počítači.
Prvním výrazným krokem byl Spectravideo SV-318 představený na veletrhu Winter CES v Las Vegas v lednu 1983. Používal osmibitový procesor Z80, grafický obvod Texas Instruments, zvukový čip General Instrument a Microsoft Extended BASIC. Konstrukčně byl nepřehlédnutelný díky malé gumové klávesnici a kruhovému ovladači, který po nasazení krátké páčky sloužil jako joystick. Pozdější SV-328 přidal plnohodnotnou klávesnici s numerickým blokem a 64 kB pracovní RAM. Hardwarový vývoj vznikal v součinnosti americké společnosti, hongkongského výrobce Bondwell a japonské ASCII Corporation. Modely SV-318 a SV-328 však používaly vlastní mapování paměti, ROM a některá vstupně výstupní rozhraní.
Právě SV-328 patřil mezi systémy, které zaujaly Kazuhika Nishiho ze společnosti ASCII při přípravě standardu MSX. Nishi spolupracoval s Microsoftem a chtěl prosadit platformu, na níž by software a periferie fungovaly napříč značkami. Standard MSX byl oznámen v červnu 1983. Základní myšlenka byla jednoduchá, ale neobvyklá: výrobci jako Sony, Philips, Toshiba nebo Panasonic mohou navrhovat vlastní skříně a klávesnice, ale zachovají společné principy procesoru, grafiky, zvuku, systémové ROM, rozšiřujících slotů a BASICu. V době, kdy se programy jednotlivých domácích osmibitů většinou nedaly snadno přenášet, šlo o ambiciózní plán.
Přes podobné čipy nebyly původní Spectravideo SV-318 a SV-328 skutečnými počítači MSX. Některé dobové reklamní materiály mohly budit opačný dojem, ale program určený pro standardní MSX se na nich nemusel spustit. Lišily se organizací paměti, systémovým softwarem i částmi ovládání periferií. Spectravideo proto v roce 1984 představilo SVI-728, jenž si zachoval řadu vzhledových i konstrukčních prvků SV-328, ale elektroniku přizpůsobil oficiálnímu standardu MSX1. V některých zemích se tento počítač ve větším rozsahu prodával až v roce 1985, proto se obě data objevují v historických katalozích. Jako rok uvedení modelu je správné uvádět 1984.
SVI-728 je osmibitový počítač s procesorem Z80A pracujícím přibližně na frekvenci 3,58 MHz. Běžná konfigurace nabízí 64 kB operační RAM, samostatných 16 kB VRAM a 32 kB ROM obsahující MSX BIOS a MSX BASIC 1.0 od Microsoftu. Uživatelská RAM je součástí mapování paměťových slotů, takže se různé oblasti podle potřeby zpřístupňují procesoru. Z80 samotný přímo adresuje jen 64 kB najednou. Na rozdíl od starších nekompatibilních modelů může SVI-728 spouštět standardní MSX programy a cartridge, které odpovídají jeho generaci a technickým možnostem. Po zapnutí bez cartridge nabídne běžné prostředí MSX BASIC.
Grafické zobrazení zajišťuje video procesor Texas Instruments řady TMS99xx, u evropských provedení obvykle TMS9929A. Má vlastní 16kB paměť a podporuje mimo jiné rozlišení 256 × 192 bodů, paletu šestnácti položek včetně průhledné a až 32 hardwarových spritů. Na jednom obrazovém řádku se bez zvláštního programování zobrazí nejvýše čtyři sprity. Text lze zobrazovat v režimech 40 × 24 nebo 32 × 24 znaků a pro jednoduchou grafiku existuje i blokový režim 64 × 48. Zde je nutné rozlišovat grafické schopnosti standardního MSX1 od pokročilejších režimů pozdějšího MSX2. Přestože lze vhodnými periferiemi některé možnosti rozšířit, samotný SVI-728 je počítač MSX1.
Trojici tónových kanálů a šum generuje General Instrument AY-3-8910. Jde o populární programovatelný zvukový obvod, který používaly také jiné domácí osmibity včetně části rodiny ZX Spectrum a Amstradu CPC. Každý tónový kanál lze nastavovat nezávisle, takže hry mohou kombinovat melodii, doprovod a zvukové efekty. Obvod má také generátor obálky. Ve srovnání s jednoduchým jednobitovým reproduktorem starších počítačů představoval zvuk MSX velmi příjemnou výbavu. Z80, grafika Texas Instruments a AY-3-8910 společně tvořily charakteristickou technickou trojici standardu MSX.
Ovládání je jednou z předností SVI-728. Velká klávesnice má plnohodnotné klávesy, numerický blok, kurzorové ovládání, funkční klávesy i speciální klávesy GRAPH a CODE. Na různých trzích existovaly jazykové varianty a některé počítače měly rozložení QWERTY, jiné AZERTY. Pro francouzské provedení existovalo lokalizované značení kláves. Jeho klávesnice byla daleko příjemnější pro delší psaní BASIC programů než malé gumové klávesy staršího SV-318. Ve své době to byl jasný signál, že výrobce chce z počítače udělat nejen herní zařízení, ale také použitelný domácí a kancelářský mikropočítač.
Na skříni najdeme jeden standardní slot pro ROM cartridge a na zadní straně rozšiřující konektor fungující elektricky jako další MSX slot. Mechanický tvar zadního rozhraní je ale jiný, takže běžná cartridge se do něj bez odpovídajícího adaptéru přímo nezasune. Dále jsou zde dva ovladačové porty, kazetový DIN, konektory pro analogový obraz a zvuk, televizní výstup a paralelní tiskárna kompatibilní se standardem Centronics. Počítač dokázal používat dobové hry na ROM cartridgích i programy načítané z magnetofonových kazet. S vhodným diskovým rozšířením mohl pracovat rovněž s disketami a MSX-DOS.
Spectravideo nabízelo například externí disketovou jednotku SVI-707 s pětiapůlpalcovou mechanikou a kapacitou 320 kB, která se připojovala k zadní rozšiřující sběrnici. V nabídce byly také tiskárny, joystickové ovladače, modemy nebo paměťová rozšíření. Disketové systémy byly tehdy drahé, proto řada domácích uživatelů zůstávala u kazetového magnetofonu. Některá rozšíření umožňovala také běh CP/M, ale ten se nespouštěl automaticky na samotném holém SVI-728 bez potřebného hardwaru a zaváděcího média. Nástupce SVI-738 X'Press později přinesl vestavěnou 3.5" mechaniku a další zajímavé profesionální možnosti.
Napájení představuje jednu z velkých technických zvláštností tohoto počítače. Zatímco mnoho osmibitů používá jeden stejnosměrný adaptér, Spectravideo SVI-728 vyžaduje původní externí zdroj SVI-201 dodávající dvě střídavá napětí: 9 V AC s jmenovitým proudem 1,5 A a 16 V AC s proudem 0,8 A. Počítač si potřebná stejnosměrná napětí vytváří z těchto větví až uvnitř. Použitý čtyřpinový napájecí konektor se podobá konektorům některých dalších historických počítačů, například TI-99/4A nebo konzole ColecoVision. To však rozhodně neznamená shodná napětí či shodné zapojení pinů. Při výrobě náhradního zdroje je nutné ověřit přesný pinout, izolaci vinutí, správné jištění i mechanické zajištění všech částí připojených k síti.
Dnes lze možnosti SVI-728 příjemně rozšířit také moderní elektronikou. Populární řešení Maxduino funguje jako digitální zdroj kazetového signálu. Počítač jej obvykle vnímá jako kazetový magnetofon, a proto lze používat původní příkazy BASICu. Další cestou jsou zařízení s paměťovými kartami. Například BEER 202 je jednoduché rozhraní ATA/IDE, které dokáže pracovat s vhodným adaptérem CompactFlash. S příslušným BIOSem umožňuje zavádět MSX-DOS a zpřístupňovat soubory bez mechanické disketové jednotky. Je však třeba sledovat verzi BIOSu i jeho omezení, zvláště kapacity jednotlivých oddílů a rozdíly mezi DOS1 a DOS2. Samotná přítomnost CompactFlash tedy nezaručuje neomezenou podporu všech diskových formátů.
English / Anglicky:
The Spectravideo SVI-728 occupies an important place in the history of home computing. Its manufacturer contributed to the development of the MSX concept, yet its earliest computers were not fully compatible with the standard that eventually emerged. The SVI-728, introduced in 1984, became Spectravideo's first genuine MSX1 machine. Externally it looks like a carefully designed eight-bit computer with a full-sized keyboard and substantial numeric keypad. Beneath the relatively restrained case is a story combining American entrepreneurship, production in Hong Kong, Japanese standardisation efforts and Microsoft's BASIC, which helped give a whole generation of computers a common software platform.
The business began in the United States in 1981 under the name SpectraVision. Its founders were Harry Fox and Oscar Jutzeler, and the company initially concentrated on distributing video game cartridges. The name changed to Spectravideo towards the end of 1982. Its reputation grew with the QuickShot joystick range, particularly the distinctive pistol-grip designs that became popular with owners of different computers and consoles. Spectravideo subsequently offered further gaming accessories and even the remarkable SVI-2000 robotic arm. Success in the peripheral market encouraged the company to develop its own home computing hardware.
The first major result was the Spectravideo SV-318, introduced at the Winter CES in Las Vegas in January 1983. It employed an eight-bit Z80 processor, Texas Instruments video hardware, a General Instrument sound chip and Microsoft's Extended BASIC. Its unusual appearance was defined by a small rubber-key keyboard and a circular control that could act as a joystick when a short lever was fitted. The later SV-328 introduced a more conventional full-travel keyboard with a numeric keypad and 64 KB main RAM. The designs brought together the American Spectravideo business, Hong Kong manufacturer Bondwell and the Japanese software company ASCII Corporation. However, their ROM, memory mapping and peripheral interfaces were specific to the original Spectravideo architecture.
The SV-328 was one of the important systems that attracted the attention of Kazuhiko Nishi at ASCII during the development of MSX. Nishi was working with Microsoft on a shared home computing standard under which software and peripherals could be used across products from different manufacturers. Announced in June 1983, MSX defined common arrangements for the processor, memory slots, video, sound, BIOS, BASIC and expansion interfaces. The ambition was to establish a home computer ecosystem comparable to the way common formats could unify other consumer technologies. Manufacturers such as Sony, Philips, Panasonic and Toshiba were free to develop their own cases and keyboards while retaining software compatibility at the system level.
The original SV-318 and SV-328 were nevertheless not full MSX computers. Similar components did not guarantee compatibility. Their memory organisation, system ROM and certain input/output conventions differed from the final specification, so software written for a true MSX machine could fail on an original Spectravideo. Some contemporary advertising gave customers a more optimistic impression, leading to confusion. Spectravideo eventually addressed the issue with the SVI-728. This computer retained much of the appearance of the SV-328 while adopting the real MSX1 architecture. Specialist historical references date the model to 1984, although some European markets and museums describe its arrival or wider availability in 1985. The introductory model year is therefore usually given as 1984.
The SVI-728 uses a Z80A processor at approximately 3.58 MHz. Standard memory comprises 64 KB main RAM, 16 KB separate video RAM and 32 KB ROM containing the MSX BIOS and Microsoft MSX BASIC 1.0. The memory is organised through the standard MSX slot architecture, allowing ROM, RAM and expansion devices to occupy different address regions. Although the Z80 can directly address only 64 KB at a time, the MSX framework makes it possible to switch between available memory devices. Unlike Spectravideo's earlier models, the SVI-728 can run appropriately designed MSX software and standard MSX1 cartridges. When switched on without a cartridge it starts the normal MSX BASIC environment rather than the older proprietary Spectravideo BASIC.
Video is provided by a Texas Instruments TMS99xx-family display processor, normally the TMS9929A in European PAL-compatible machines. It has its own 16 KB video memory and supports several display modes, including 256 by 192 pixels, a sixteen-entry palette with transparency, and up to 32 hardware sprites. Only four sprites can be shown normally on the same scan line without special programming techniques. Text can be displayed in forty by twenty-four or thirty-two by twenty-four character modes, while a lower-resolution sixty-four by forty-eight block graphics mode is also available. These are MSX1 capabilities, not the more advanced graphics introduced by the later MSX2 generation. Additional expansion equipment can improve some display arrangements, but the SVI-728 remains a first-generation MSX computer.
Sound is generated by the General Instrument AY-3-8910, a programmable sound generator with three independent tone channels, noise and an envelope generator. The chip also appeared in many other home computers, including selected Sinclair Spectrum and Amstrad CPC models. Musicians and game programmers could combine separate musical voices with effects, a substantial improvement over computers limited to a one-bit speaker. The combination of Z80, Texas Instruments graphics and AY-3-8910 sound is characteristic of the original MSX standard and helps explain why games were able to run across machines from different brands.
The keyboard is one of the SVI-728's strongest practical features. It has full-sized keys, a separate numeric keypad, cursor controls, function keys and the special GRAPH and CODE keys familiar to MSX users. Several regional keyboard versions were sold, including QWERTY and AZERTY arrangements depending on the market. French customers could therefore encounter a localisation suited to their language. It is a much more comfortable machine for typing long BASIC programs than the original rubber-key SV-318. In this respect the SVI-728 was intended not simply as a games device but also as a serious home and small-office microcomputer.
Expansion facilities were equally important. The computer has a standard MSX cartridge slot and a rear expansion connector that functions electrically as another MSX slot. The rear connector is mechanically different from the normal cartridge slot, so an ordinary cartridge cannot be inserted without a suitable adapter. There are also two joystick ports, a cassette recorder connector, analogue audio and composite video outputs, RF output on relevant regional versions and a Centronics-compatible printer interface. Software could be loaded from tape, booted directly from ROM cartridges or supplied through a compatible disk system. These connections made the computer flexible despite the absence of a built-in disk drive.
Spectravideo offered the SVI-707 external floppy system, incorporating a 5.25" drive with a typical capacity of 320 KB and connecting through the rear expansion bus. Other accessories included joysticks, printers, modems and memory expansion. Such options were expensive, so many home owners relied on cassette storage instead. Disk interfaces made MSX-DOS possible, and suitable systems could also offer CP/M functionality, but those environments did not appear automatically on an unexpanded basic machine. The later SVI-738 X'Press added a built-in 3.5" floppy drive and further capabilities that made it especially interesting for professional users.
One of the computer's unusual engineering requirements concerns its power supply. Many other eight-bit systems need only a single DC adapter, whereas the Spectravideo SVI-728 uses an external SVI-201 unit delivering two separate alternating-current voltages: 9 V AC at 1.5 A and 16 V AC at 0.8 A. The computer rectifies and regulates these supplies internally. Its four-pin power connector resembles those used by other vintage systems, including the Texas Instruments TI-99/4A and ColecoVision. Yet the connector shape alone does not establish electrical compatibility. The supplies do not necessarily deliver the same voltages or use the same wiring. Building a safe replacement therefore requires verification of the exact pinout, current capacity, transformer isolation, fuses and mains wiring before the computer is connected.
Modern accessories can make an original SVI-728 much more practical to demonstrate. A Maxduino works as a digital substitute for the sound signal from a cassette recorder. The MSX loads the data through its original cassette interface and still uses the customary BASIC commands. IDE and CompactFlash solutions offer another route. The BEER 202 is a simple ATA/IDE expansion interface capable of supporting suitable CompactFlash adapters, giving some MSX systems convenient file storage and MSX-DOS booting. Its exact behaviour depends on the installed BIOS revision, partition limits and DOS configuration. Some versions support MSX-DOS1 more directly than DOS2, while newer firmware arrangements add capabilities. CompactFlash is therefore not automatically a universal replacement for every possible MSX disk configuration.
Technické údaje / Specifications
Výrobce / Manufacturer: Spectravideo International, původně americká společnost, výroba Hongkong prostřednictvím Bondwell / Spectravideo International, US-origin company, Hong Kong manufacture by Bondwell
Model: Spectravideo SVI-728 MSX1, francouzské AZERTY provedení, plně funkční se zdrojem vlastní výroby / French AZERTY SVI-728 MSX1, functional with collector-built dual-AC power supply
Rok / Year: 1984
Země / Country: USA / Hongkong, United States / Hong Kong
Typ / Type: Osmibitový domácí a kancelářský počítač standardu MSX1, první plně MSX kompatibilní model Spectravidea / Eight-bit MSX1 home and office computer, first genuinely MSX-compliant Spectravideo
CPU: Zilog Z80A, u některých exemplářů SGS Z8400AB1 / Zilog Z80A, SGS Z8400AB1 in documented machines
Takt CPU / CPU clock: 3,58 MHz / 3.58 MHz
RAM: 64 kB hlavní RAM v MSX slotu 1 a samostatných 16 kB videopaměti VRAM, rozšiřitelná pomocí příslušenství. Není to 80 kB přímo použitelné RAM / 64 KB main RAM in MSX slot 1 plus separate 16 KB VRAM, with further memory expansion options. Not 80 KB of general-purpose RAM
ROM: 32 kB ROM, BIOS a Microsoft MSX BASIC 1.0 / 32 KB ROM, MSX BIOS and Microsoft MSX BASIC 1.0
Operační systém / Operating system: MSX BASIC 1.0 zabudovaný v ROM. MSX-DOS pro vhodnou disketovou či IDE/CompactFlash sestavu, CP/M jen s odpovídajícím hardwarem a softwarem. Moje demo s modulem BEER podporuje CF a programy pro MSX / MSX BASIC 1.0 built in, optional MSX-DOS via suitable floppy or IDE/CompactFlash hardware, CP/M requiring compatible hardware/software. My BEER demo uses CF storage and MSX programs
Video / Graphics: Texas Instruments TMS9929A u PAL variant, nebo TMS9928A u některých dalších regionů, 16 kB VRAM, 256 × 192 bodů, 16 položek palety včetně průhledné, 32 hardwarových spritů (max. 4 na řádek), text 40 × 24 nebo 32 × 24 / TI TMS9929A PAL or TMS9928A other regions, 16 KB VRAM, 256 × 192, palette of 16 including transparent, 32 sprites with up to four per scan line, text 40 × 24 or 32 × 24
Zvuk / Sound: General Instrument AY-3-8910, tři tónové kanály, šumový a obálkový generátor / GI AY-3-8910, three tone channels plus noise and envelope generators
Média / Storage: Kazetový magnetofon, ROM cartridge. Volitelná Spectravideo SVI-707 externí 5.25" mechanika 320 kB. Můj exemplář používá Maxduino jako digitální magnetofon, herní ROM cartridge a modul BEER IDE s CompactFlash kartou a programy pro MSX. Fyzickou SVI-707 ani neověřené rozšíření nepřisuzujeme mému kusu / Tape recorder, ROM cartridges. Optional 320 KB 5.25" SVI-707 floppy. My example uses Maxduino digital cassette emulator, game ROM cartridge and BEER IDE/CF expansion. Physical SVI-707 drive not claimed owned
Rozhraní / Interfaces: Jeden MSX ROM cartridge slot, zadní 50pinový expanzní konektor elektricky odpovídající dalšímu MSX slotu, 2 joystickové porty, DIN magnetofonu, výstupy kompozitního videa a zvuku, podle varianty RF, paralelní tiskárna Centronics, vypínač na pravé straně / One standard MSX cartridge slot, rear 50-pin electrically compatible second MSX expansion slot with different physical connector, 2 joysticks, cassette DIN, composite video/audio, variant-dependent RF, Centronics printer and right-side power switch
Napájení / Power: Externí Spectravideo SVI-201, dvě střídavé větve 9 V AC / 1,5 A a 16 V AC / 0,8 A, typicky evropský vstup 220 V. Můj zdroj byl vyroben s transformátory, pojistkami a dalším vypínačem, čtyřdutinkový kabel koupen v Polsku. Mechanická shoda s konektorem TI-99/4A neznamená elektrickou shodu ani stejné napětí / External SVI-201 nominal 9 V AC at 1.5 A plus 16 V AC at 0.8 A, typically 220 V European mains. My replacement was built with transformers, fuses, an additional switch and a four-socket cable sourced from Poland. TI-99/4A connector shape does not guarantee electrical compatibility
Rozměry / Dimensions: Přibližně 405 × 215 × 77 mm, hmotnost kolem 2,3 kg bez napájecího zdroje / Approximately 405 × 215 × 77 mm, about 2.3 kg without external PSU
Původní cena / Original price: Francouzská dobová cena přibližně 3 500 FRF, britská nabídka £250, ceny se lišily podle regionu a data / Contemporary French retail around 3,500 francs, UK about £250, depending on market and period
Náš exemplář / Our machine

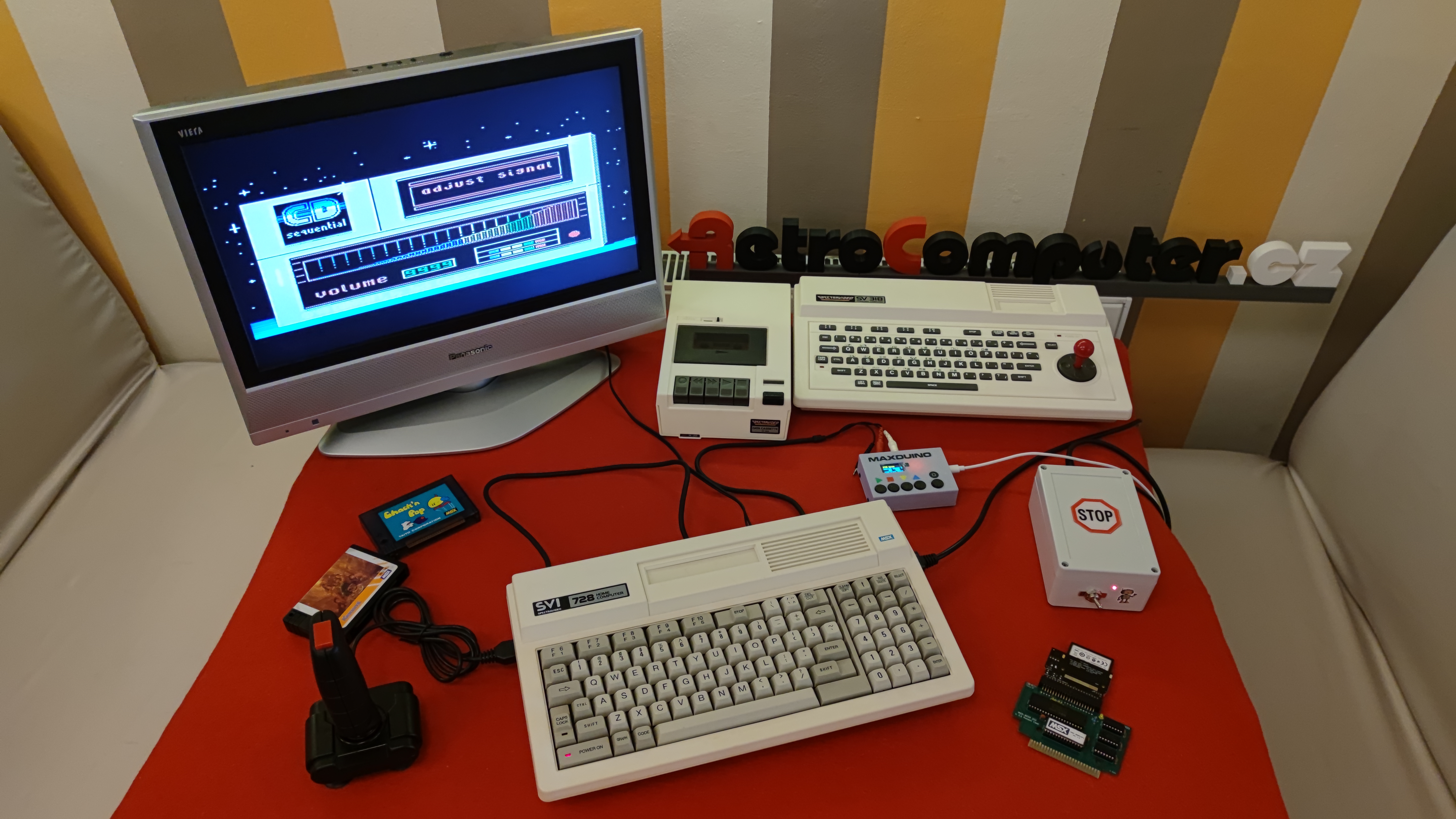

Při přípravě fotek a videa se můj francouzský Spectravideo SVI-728 s klávesnicí AZERTY stal 301. funkčním počítačem sbírky RetroComputer.cz. Přišel bez originálního zdroje, proto jsem vyrobil nový s výstupy 9 V AC a 16 V AC. Použil jsem transformátory, pojistky a vlastní skříňku a před zapojením napětí proměřil.
Speciální napájecí kabel se čtyřmi dutinkami jsem sehnal v Polsku. Do krabičky zdroje jsem navíc namontoval vypínač, teprve potom jsem si všiml, že počítač má vlastní vypínač na pravém boku. Tak mám vypínače dva. 🙂
Ve videu předvádím načítání programu přes Maxduino, spouštění hry z ROM cartridge a provoz s modulem BEER a CompactFlash kartou. V galerii je také srovnání s mým starším Spectravideem SV-318. Po vyrobení zdroje je SVI-728 plně funkční.
While preparing photographs and a video, my French Spectravideo SVI-728 with an AZERTY keyboard became the 301st working computer in my RetroComputer.cz collection. It came without its original power supply, so I built a replacement providing 9 V AC and 16 V AC. I used transformers, fuses and a new enclosure, and measured the outputs before connecting the computer.
I sourced the special four socket power cable from Poland. I also fitted a switch to my new power supply box, only to notice afterwards that the computer already had its own switch on the right side. So now I have two switches. 🙂
In my video I demonstrate software loading with Maxduino, a game launched from a ROM cartridge and a BEER module with CompactFlash. The gallery also compares the machine with my earlier Spectravideo SV-318. The SVI-728 is fully operational with its replacement power supply.
