Spektr PM1-1101 (СПЕКТР ПМ1-1101)

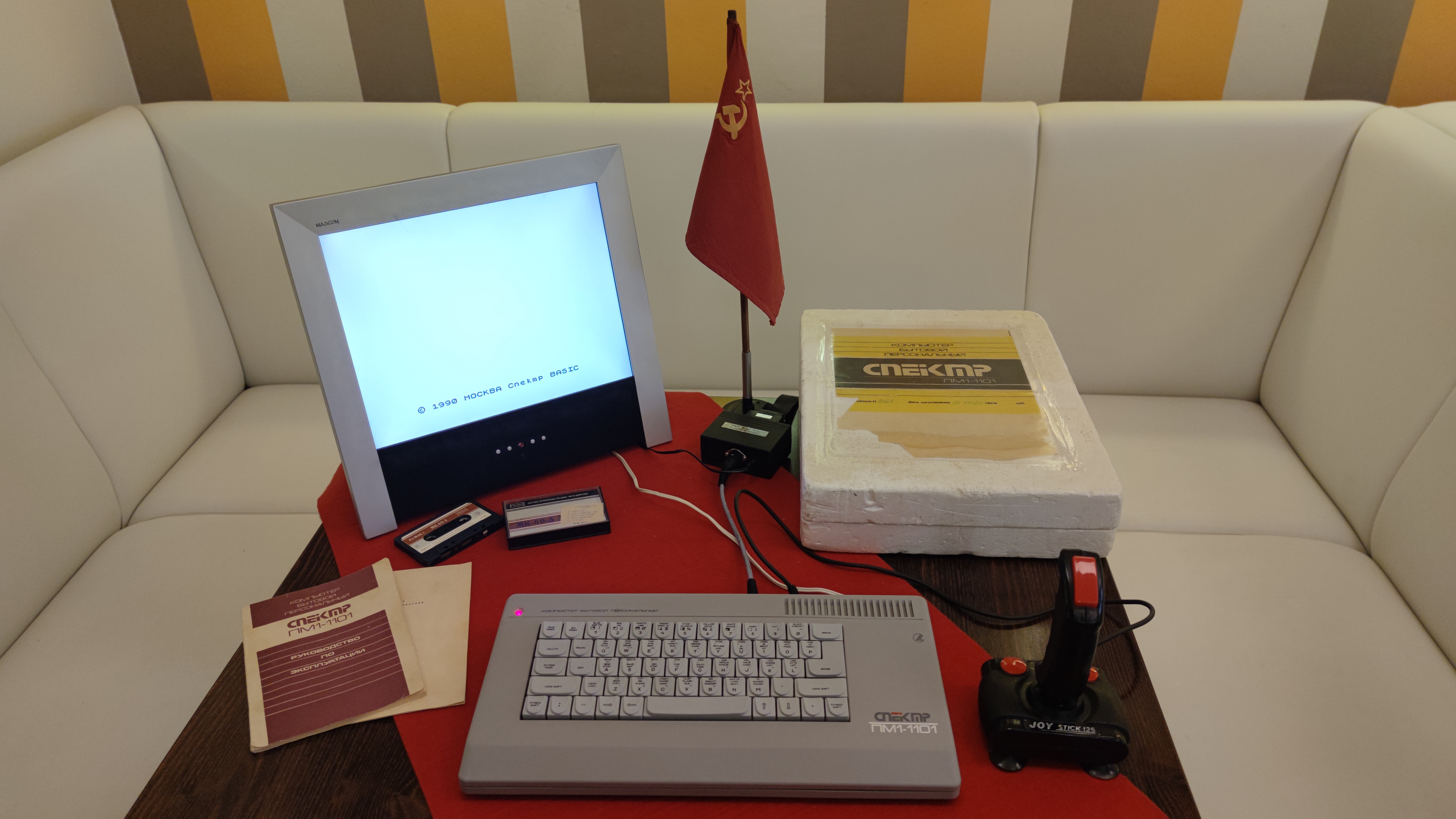

Spektr PM1-1101 (СПЕКТР ПМ1-1101), vzácný moskevský počítač kompatibilní se ZX Spectrum, exemplář 361 / Rare Moscow ZX Spectrum compatible computer, serial 361
←
→
Youtube video →
Více Info / More Info →

Země / Country:

SSSR / Soviet Union (USSR)

Rok / Year:

1990

Česky / Czech:

V samém závěru existence Sovětského svazu vznikaly domácí počítače kompatibilní s britským ZX Spectrem ve velkém množství místních provedení. Některé vyráběly zavedené elektrotechnické závody, jiné vznikaly v podnicích, u kterých by člověk počítačovou výrobu vůbec nečekal. Jedním z nejméně zdokumentovaných je moskevský СПЕКТР ПМ1-1101. Jeho jméno vypadá nenápadně, ale za ním se skrývá příběh, který se teprve po mnoha letech začíná skládat z drobných dochovaných dokladů.

Při pátrání se podařilo objevit přímý zápis v databázi moskevského Muzea historie výpočetní techniky. Nejde o žádný obecný počítač se jménem Spektr. Katalog uvádí přesně „Компьютер бытовой персональный Спектр ПМ1-1101“ a jako vývojáře i výrobce jmenuje moskevskou КБточмаш, Konstrukční kancelář přesného strojírenství A. E. Nudelmana. Tato organizace byla spojena především s přesnou technikou a obranným průmyslem. Její vlastní muzejní profil zároveň připomíná vývoj kardiostimulátorů. To je na malém domácím osmibitu fascinující. Konstrukční pracoviště, které se zabývalo technicky zcela odlišnými výrobky, přivedlo na svět také počítač pro hraní a programování.

Katalog muzea uvádí zahájení výroby přibližně v roce 1990 a zachovává číslo technických podmínek ИКРЦ.466214.001ТУ. Toto označení se shoduje s původním štítkem dochovaného exempláře v RetroComputer.cz. Překvapením je také cena. Archiv zaznamenává 1 525 sovětských rublů v roce 1990 a rovněž částku 1 903 rublů. Jako podklad výslovně uvádí kompletní dokumentaci. Bez jejího prostudování zatím nelze určit, zda druhá cena patřila jiné sestavě, jinému období nebo dodávce s příslušenstvím.

Spektr PM1-1101 vychází z osmibitové architektury kompatibilní se ZX Spectrum 48K a používá procesor Z80. V těchto počítačích bývá fyzicky osazeno 64 KB paměťových čipů, zatímco běžné programy Spectra využívají 48 KB RAM a dalších 16 KB adresního prostoru zaujímá ROM. Při startu se zobrazuje Spektr BASIC, tedy programovací prostředí uložené ve firmwaru, nikoliv samostatný diskový operační systém. Dokumentované příslušenství zahrnuje kazetový magnetofon, reproduktor a rozšiřující konektor. Obrazové signály některých sovětských klonů se mohou lišit od běžných západních monitorových standardů.

Údaje o celkovém počtu vyrobených kusů Spektru PM1-1101 se v pozdějších sběratelských zdrojích rozcházejí. Objevuje se například odhad nejvýše 400 kusů, ale známá dobová výrobní dokumentace toto číslo nepotvrzuje. Muzejní katalogy a dochované technické podmínky poskytují cenné informace o původu modelu, jeho označení a technice. Jde o vzácně dokumentovanou sovětskou variantu ZX Spectra, u které je při hodnocení produkce důležitější původní tovární evidence než opakované neověřené odhady.

English / Anglicky:

During the final years of the Soviet Union, an extraordinary variety of locally made computers emerged that were compatible with the British ZX Spectrum. Some came from established electronics factories, while others were produced by organisations with no obvious connection to home computing. One of the least documented examples is the Moscow-built СПЕКТР ПМ1-1101. The name is unassuming, but the story behind it is gradually emerging from a small number of surviving records.

Research uncovered a direct entry in the database of the Moscow Computer History Museum. This is not a reference to one of the many unrelated computers called Spektr. The catalogue names the exact model as „Компьютер бытовой персональный Спектр ПМ1-1101“ and identifies the developer and manufacturer as Moscow's KBtochmash, the A. E. Nudelman Precision Engineering Design Bureau. This organisation was primarily associated with precision engineering and the defence industry. Its museum profile also records the development of cardiac pacemakers. It is a remarkable connection. An engineering bureau associated with such specialised technology also found time to create a small computer for home programming and games.

The museum dates the beginning of production to approximately 1990 and records the technical specification number ИКРЦ.466214.001ТУ. The very same designation appears on the original identification plate of the surviving example at RetroComputer.cz. The original price is another fascinating discovery. The catalogue lists 1,525 Soviet roubles in 1990 and also records 1,903 roubles, citing the complete documentation as its source. Without examining that documentation, it is not possible to determine whether the second figure applied to a different package, date or configuration.

The Spektr PM1-1101 is based on a Z80 and the eight-bit ZX Spectrum 48K architecture. Systems of this kind may contain 64 KB of physical memory chips, while ordinary Spectrum programs use 48 KB RAM and the lower 16 KB address area maps system ROM. Startup loads the Spektr BASIC firmware rather than a separate disk operating system. Documented peripherals include cassette storage, a speaker and an expansion connector. Video signals on locally developed Soviet clones can differ from common Western monitor standards.

Published estimates of Spektr PM1-1101 production vary considerably. One recurring claim suggests no more than 400 machines, but the known contemporary manufacturer documentation does not establish that figure. Museum catalogues and preserved technical specifications offer useful evidence about the computer's origin and architecture. Its survival remains sparsely documented, so historical production claims should be based on factory records rather than repeated estimates.

Technické údaje / Specifications

Výrobce / Manufacturer: КБточмаш, Konstrukční kancelář přesného strojírenství A. E. Nudelmana, Moskva, SSSR / KBtochmash, A. E. Nudelman Precision Engineering Design Bureau, Moscow, USSR

Model: PM1-1101

Rok / Year: 1990

Země / Country: SSSR / Soviet Union (USSR)

Typ / Type: Osmibitový domácí počítač kompatibilní se ZX Spectrum 48K / Eight bit home computer compatible with the ZX Spectrum 48K

CPU: Zilog Z80, osmibitový mikroprocesor, potvrzeno muzejním katalogem / Zilog Z80, eight bit microprocessor, confirmed by museum catalogue

Takt CPU / CPU clock: Přibližně 3,5 MHz podle platformy ZX Spectrum 48K, takt mého kusu nebyl změřen / Approximately 3.5 MHz based on ZX Spectrum 48K architecture, my unit has not been frequency measured

RAM: Podle údajů k mému exempláři 64 KB fyzické RAM, pro běžný software ZX Spectrum 48K dostupných 48 KB / Reported 64 KB physical RAM in my example, 48 KB accessible to standard ZX Spectrum 48K software

ROM: Firmware Spektr BASIC s úvodním nápisem Moskva 1990, předpokládaná 16KB oblast ROM jako u ZX Spectrum 48K, čipové osazení nezměřeno / Spektr BASIC firmware with Moscow 1990 startup inscription, assumed 16 KB ROM area as on ZX Spectrum 48K, individual ROM chips not verified

Operační systém / Operating system: Spektr BASIC v ROM, úvodní nápis s Moskvou a rokem 1990, kompatibilita se softwarovým prostředím ZX Spectrum 48K / Spektr BASIC in ROM, startup message referring to Moscow and 1990, compatible with the ZX Spectrum 48K software environment

Video / Graphics: Barevná grafika kompatibilní se ZX Spectrum 48K, standardní rozlišení 256 × 192 bodů s barevnými atributy, nestandardní RGB signály mého kusu vyžadují zvláštní převodník pro SCART / ZX Spectrum 48K compatible colour graphics, standard 256 × 192 pixels with colour attributes, unusual RGB output on my unit requires a dedicated SCART converter

Zvuk / Sound: Jednoduchý reproduktorový zvuk podle muzejního katalogu, samostatný vícehlasý zvukový čip není doložen / Simple speaker sound according to museum catalogue, no dedicated polyphonic sound chip documented

Média / Storage: Externí kazetový magnetofon, v mém originálním balení dochována původní softwarová kazeta / External audio cassette recorder, original software cassette survives in my boxed set

Rozhraní / Interfaces: Rozšiřující konektor a magnetofonové rozhraní potvrzené muzeem, obrazový RGB výstup s nezvyklými úrovněmi signálu, pro můj monitor speciální externě napájený převodník na SCART / Museum documented expansion connector and cassette interface, RGB video output with unusual signal levels, custom externally powered SCART video converter for my display

Napájení / Power: Vestavěný síťový zdroj původního počítače, hodnoty síťového vstupu vyžadují kontrolu štítku. Externí napájení slouží pouze přidanému převodníku video signálu na SCART / Original computer has a built-in mains power supply, verify mains input rating on its actual label. The additional SCART video converter alone uses an external power supply

Rozměry / Dimensions: Přesné rozměry a hmotnost modelu nejsou v dostupné výrobní dokumentaci potvrzeny / Exact model dimensions and weight are not confirmed by available manufacturing documentation

Původní cena / Original price: Archivně doloženo 1 525 sovětských rublů v roce 1990, muzeum uvádí také cenu 1 903 rublů bez vysvětlení rozdílu / Museum records 1,525 Soviet roubles in 1990 and also lists 1,903 roubles without explaining the difference

Náš exemplář / Our machine

Česky / Czech:

Spektr PM1-1101 jsem získal přímo z Moskvy výměnou za československý IQ 151. Můj exemplář má sériové číslo 361 a dorazil v původní polystyrenové výplni s manuálem, softwarovou kazetou a originálními polepy. Počítač byl mimořádně zachovalý, takže jsem se nakonec rozhodl porušit pečeť a prohlédnout jeho elektroniku.

Obtížné bylo připojení obrazu. Signály z RGB výstupů nebylo možné jednoduše použít s mým monitorem. Imrich Konkol (Ikon) z Pezinku mi proto zhotovil speciální převodník na SCART s vlastním napájením. Díky němu dnes počítač funguje s vhodnou obrazovkou.

Úvodní obrazovka ukazuje Spektr BASIC a Moskva 1990. Kromě svého sériového čísla 361 znám také zprávu o jiném exempláři s číslem 52. Právě vzácnost dostupných informací dělá z tohoto zachovalého moskevského počítače jeden z nejzajímavějších sovětských strojů mé sbírky. 🙂

English / Anglicky:

I obtained my Spektr PM1-1101 directly from Moscow in exchange for a Czechoslovak IQ 151. It has serial number 361 and arrived in original polystyrene packaging with a manual, software cassette and original labels. The computer was exceptionally well preserved, so I eventually broke its seal to inspect the electronics.

Connecting a display proved difficult. Its RGB output signals could not be used directly with my monitor. Imrich Konkol (Ikon) from Pezinok built a special externally powered SCART converter for the machine. Thanks to his work, I can now demonstrate it on a suitable display.

The startup screen shows Spektr BASIC and Moscow 1990. I have also encountered a report of another example carrying serial number 52. The scarcity of information makes this beautifully preserved Moscow computer one of the most intriguing Soviet machines in my collection. 🙂

Zdroje / Sources

https://retro-computer.ru/Lists/ItemList/DispForm.aspx?ID=530

https://retro-computer.ru/Lists/OrganizationList/DispForm.aspx?ID=486

https://speccy.info/Спектр_48

https://www.computer-museum.ru/articles/personalnye-evm/937/

Fotodokumentace / Photo documentation



Spektr PM1-1101 (СПЕКТР ПМ1-1101), originální šedý počítač s bílou klávesnicí na červeném podkladu / Spektr PM1-1101 (СПЕКТР ПМ1-1101), original grey computer with white keyboard on red background
Spektr PM1-1101 (СПЕКТР ПМ1-1101), počítač Spektr s monitorem zobrazujícím grafický program / Spektr PM1-1101 (СПЕКТР ПМ1-1101), Spektr computer with monitor displaying graphical software
Spektr PM1-1101 (СПЕКТР ПМ1-1101), počítač Spektr s externím příslušenstvím na stole / Spektr PM1-1101 (СПЕКТР ПМ1-1101), Spektr computer with external accessory on table
Spektr PM1-1101 (СПЕКТР ПМ1-1101), boční detail původní klávesnice s dobovým návodem v popředí / Spektr PM1-1101 (СПЕКТР ПМ1-1101), side view of original keyboard with period manual in foreground
Spektr PM1-1101 (СПЕКТР ПМ1-1101), detail zadních konektorů a kabelového propojení / Spektr PM1-1101 (СПЕКТР ПМ1-1101), close-up of rear connectors and cable connections
Spektr PM1-1101 (СПЕКТР ПМ1-1101), originální moskevský výrobní štítek s označením modelu a technickými podmínkami ИКРЦ.466214.001ТУ / Spektr PM1-1101, original Moscow manufacturer's plate with model marking and technical specification ИКРЦ.466214.001ТУ
Spektr PM1-1101 (СПЕКТР ПМ1-1101), počítač Spektr chráněný v původní obalové výplni / Spektr PM1-1101 (СПЕКТР ПМ1-1101), Spektr computer protected by original packaging insert
Spektr PM1-1101 (СПЕКТР ПМ1-1101), speciální externě napájený RGB převodník na SCART vyrobený Imrichem Konkolem aka Ikon / Spektr PM1-1101, custom externally powered RGB to SCART converter built by Imrich Konkol, also known as Ikon
Spektr PM1-1101 (СПЕКТР ПМ1-1101), detail původní dokumentace uložené v bílé balicí výplni / Spektr PM1-1101 (СПЕКТР ПМ1-1101), close-up of original documentation stored in white packing insert
Spektr PM1-1101 (СПЕКТР ПМ1-1101), funkční sestava Spektr s CRT monitorem a externí jednotkou / Spektr PM1-1101 (СПЕКТР ПМ1-1101), working Spektr setup with CRT monitor and external unit
Spektr PM1-1101 (СПЕКТР ПМ1-1101), detail originálního nápisu na šedé skříni vedle klávesnice / Spektr PM1-1101 (СПЕКТР ПМ1-1101), close-up of original badge on grey case beside keyboard
Spektr PM1-1101 (СПЕКТР ПМ1-1101), šikmý pohled na bílou klávesnici a kabely / Spektr PM1-1101 (СПЕКТР ПМ1-1101), angled view of white keyboard and cables
Spektr PM1-1101 (СПЕКТР ПМ1-1101), zadní část počítače s konektory a připojovacími kabely / Spektr PM1-1101 (СПЕКТР ПМ1-1101), rear of computer with connectors and connecting cables
Spektr PM1-1101 (СПЕКТР ПМ1-1101), spodní kryt počítače s větracími mřížkami a původním štítkem / Spektr PM1-1101 (СПЕКТР ПМ1-1101), bottom cover of computer with ventilation grilles and original label
Spektr PM1-1101 (СПЕКТР ПМ1-1101), originální příručka a příslušenství uložené s počítačem / Spektr PM1-1101 (СПЕКТР ПМ1-1101), original manual and accessories stored with computer
Spektr PM1-1101 (СПЕКТР ПМ1-1101), detail zvláštního převodníkového rozhraní videa a jeho plochých kabelů od Imricha Konkola / Spektr PM1-1101, custom video interface and ribbon cables produced by Imrich Konkol
Spektr PM1-1101 (СПЕКТР ПМ1-1101), původní polystyrenový obal a tištěná dokumentace Spektr / Spektr PM1-1101 (СПЕКТР ПМ1-1101), original foam packaging and printed Spektr documentation
Spektr PM1-1101 (СПЕКТР ПМ1-1101), původní základní deska sovětského počítače s integrovanými obvody, konektory a napájecí částí / Spektr PM1-1101, original Soviet computer motherboard with integrated circuits, connectors and power circuitry
