Srovnání / Comparison: Hitachi MB-6890 × MB-6892

Země / Country:
Japonsko / Japan
Rok / Year:
1980/1983
Česky / Czech:
Srovnání Hitachi MB-6890 Basic Master Level 3 a MB-6892 Level 3 Mark 5, Japonsko, 1980/1983. Oba stroje používají procesor rodiny Motorola 6809 přibližně na 1 MHz a zachovávají stejnou základní architekturu Level 3 s barevnou grafikou až 640 × 200 v osmi barvách. Původní MB-6890 má 32 KB RAM, 24 KB ROM s Level 3 Extended BASICem, šest rozšiřujících pozic a při uvedení stál 298 000 jenů. MB-6892 Mark 5 z dubna 1983 zvyšuje základní RAM na 64 KB a interním modulem MP-9764 ji lze rozšířit na 128 KB. Přidává programovatelný Image Generator pro vlastní znaky a grafické vzory, ale zachovává kompatibilitu s předchozími Level 3. Mark 5 se prodával výrazně levněji za 118 000 jenů. K oběma lze připojit disketové systémy, tiskárnu a RS-232C, Mark 5 navíc podporuje volitelnou PSG zvukovou kartu a 16bitovou procesorovou kartu MP-1600. Jde tedy o evoluci stejné platformy, nikoli o změnu procesorové rodiny. Mark 5 nemá samostatný kompozitní video výstup, ale nabízí monochromatický a digitální RGB konektor. Příkaz NEWON7 přepíná grafický režim 640 × 200 bodů.
English / Anglicky:
Comparison: Hitachi MB-6890 Basic Master Level 3 and MB-6892 Level 3 Mark 5, Japan, 1980/1983. Both systems use a Motorola 6809-family processor at about 1 MHz and retain the same basic Level 3 architecture with colour graphics up to 640 × 200 in eight colours. The original MB-6890 has 32 KB RAM, 24 KB ROM containing Level 3 Extended BASIC, six expansion positions and launched at ¥298,000. The April 1983 MB-6892 Mark 5 raises base RAM to 64 KB and can reach 128 KB with the internal MP-9764 memory module. It adds a programmable Image Generator for custom characters and graphics patterns while retaining compatibility with earlier Level 3 systems. The Mark 5 was much cheaper at ¥118,000. Both support floppy systems, printer and RS-232C, while the Mark 5 can also use an optional PSG sound board and the MP-1600 16 bit processor card. It is therefore an evolution of the same platform rather than a change of processor family. The Mark 5 omitted the separate composite video connection but retained monochrome and digital RGB outputs. The NEWON7 command switches the 640 × 200 graphics mode.
Technické údaje / Specifications
Výrobce / Manufacturer: Hitachi, Ltd., Japonsko / Hitachi, Ltd., Japan
Model: Srovnání / Comparison: Hitachi MB-6890 × MB-6892
Rok / Year: 1980/1983
Země / Country: Japonsko / Japan
Typ / Type: Srovnání dvou počítačů Hitachi Basic Master Level 3 / Comparison of two Hitachi Basic Master Level 3 computers
CPU: MB-6890: HD6809 / Motorola 6809 compatible | MB-6892: Motorola 6809 family
Takt CPU / CPU clock: MB-6890: Přibližně 1 MHz | MB-6892: Přibližně 1 MHz / MB-6890: approximately 1 MHz | MB-6892: approximately 1 MHz
RAM: MB-6890: základních 32 KB, MB-6892: základních 64 KB, rozšíření na 128 KB pomocí MP-9764 / MB-6890: 32 KB base | MB-6892: 64 KB base, expandable to 128 KB with MP-9764
ROM: MB-6890: 24 KB systémové ROM s Level 3 BASIC, MB-6892: 24 KB systémové ROM s BASIC a podpora programovatelného Image Generator / MB-6890: 24 KB Level 3 BASIC/system ROM | MB-6892: 24 KB system/BASIC ROM plus programmable Image Generator support
Operační systém / Operating system: V obou Hitachi Level 3 BASIC s rozšířeními podle modelu / Hitachi Level 3 BASIC in both machines, model specific extensions
Video / Graphics: Oba mají text 40 nebo 80 sloupců a grafiku až 640 × 200 v osmi barvách, MB-6892 navíc programovatelnou paměť znaků a grafiky IG / Both: 40/80 column text and graphics up to 640 × 200 in 8 colours | MB-6892 additionally provides programmable IG character/graphics RAM
Zvuk / Sound: MB-6890: vestavěný softwarově řízený reproduktor, MB-6892: vestavěný reproduktor a volitelná zvuková deska PSG / MB-6890: built in software controlled speaker | MB-6892: built in speaker, optional PSG sound board
Média / Storage: Oba magnetofon a volitelné diskety Hitachi, Mark 5 podporuje novější periferie řady Level 3 / Both: cassette and optional Hitachi floppy systems, Mark 5 supports the later Level 3 peripheral ecosystem
Rozhraní / Interfaces: Oba RS-232C, tiskárna, magnetofon, RGB, světelné pero a rozšiřující sloty, MB-6892 navíc podporuje volitelný PSG a 16bitovou procesorovou desku MP-1600 / Both: RS-232C, printer, cassette, RGB, light pen and expansion slots | MB-6892 additionally supports optional PSG and MP-1600 16 bit processor boards
Napájení / Power: Oba používají vestavěný síťový zdroj / Both use built in mains power supplies
Původní cena / Original price: MB-6890 v roce 1980 za 298 000 jenů, MB-6892 v roce 1983 za 118 000 jenů / MB-6890: ¥298,000 in 1980 | MB-6892: ¥118,000 in 1983
Náš exemplář / Our machine

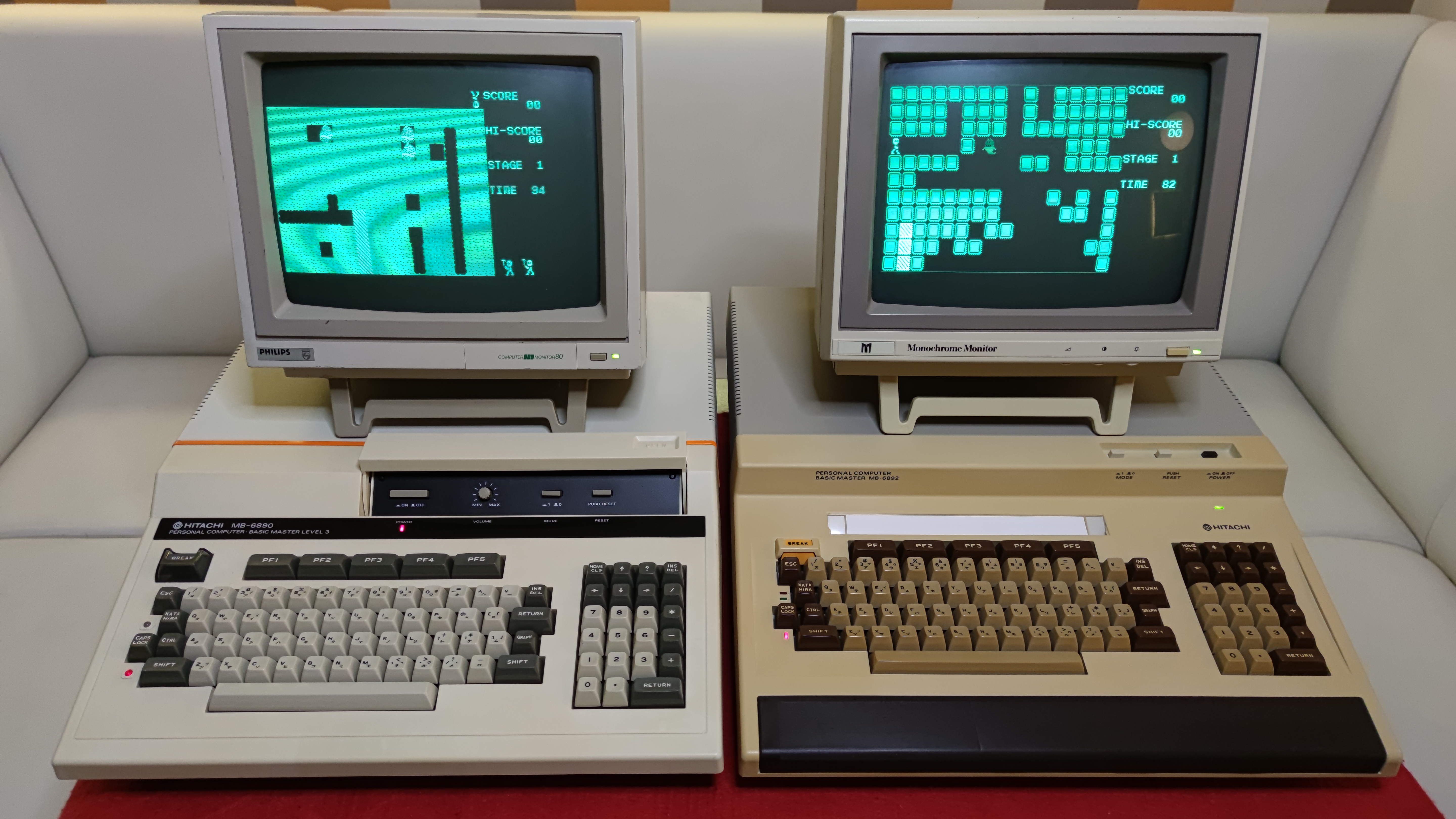

Ve sbírce mám oba počítače Hitachi MB-6890 a MB-6892. Moje sbírka obsahuje oba srovnávané funkční exempláře. Společné fotografie ukazují změnu světlé klávesnice s oranžovou linkou u MB-6890 na hnědobéžovou klávesnici s opěrkou zápěstí u MB-6892, přepracovaný přední panel a odlišné skříně. Mark 5 navíc nemá samostatný kompozitní video výstup, zachoval ale monochromatický a digitální RGB konektor. Příkaz NEWON7 přepíná příslušný grafický režim 640 × 200, nikoli jednoduše 50 textových řádků. Majitel z internetových programů vytváří či používá WAV soubory a do MB-6892 je načítá přes kazetový DIN konektor z notebooku.
Porovnávám design Hitachi MB-6890 a novějšího MB-6892 Mark 5. Dobře jsou vidět změny klávesnice, barevného provedení skříně a předního panelu.
Tato položka slouží ke srovnání uvedených počítačů. Samostatné záznamy jednotlivých modelů s podrobnějšími informacemi, technickými údaji a dalšími fotografiemi najdete v galerii RetroComputer nebo v abecedním seznamu A–Z.
S pořízením japonského počítače uvedeného v tomto srovnání mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.
My collection includes both Hitachi MB-6890 and MB-6892. Both compared working machines belong to my collection. Side-by-side photographs show the MB-6890's light keyboard and orange trim versus the MB-6892's redesigned brown-and-beige keyboard, front wrist rest and simplified controls. The Mark 5 has no separate composite video output but retains monochrome and digital RGB connections. NEWON7 selects a 640 × 200 graphics mode rather than simply enabling 50 text rows. The owner loads software obtained online from WAV audio played through the MB-6892's cassette DIN socket using a notebook.
I compare the Hitachi MB-6890 and the later MB-6892 Mark 5. Their keyboard layout, case colouring and front panel illustrate the redesign.
This entry compares the computers shown. Separate entries for the individual models, including more detailed descriptions, technical specifications and additional photographs, can be found in the RetroComputer gallery or the A–Z list.
My friend Shinya Terasaki from Tokyo helped me acquire the Japanese computer featured in this comparison. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.
