Tandy Radio Shack TRS-80 Model 4P

Tandy RadioShack TRS-80 Model 4P (1983), funkční přenosný osmibit se Z80A, 9" zeleným CRT a dvěma floppy, sbírkový kus z německého Offenbachu / working TRS-80 Model 4P from Offenbach
←
→

Země / Country:

USA / United States

Rok / Year:

1983

Česky / Czech:

Když RadioShack roku 1984 propagoval svůj nový přenosný počítač sloganem „A microcomputer worth carrying about“, nemyslel tím zařízení do kapsy. TRS-80 Model 4P vážil přibližně 11,8 kilogramu a uvnitř skládací skříně měl skutečný devítipalcový obrazový monitor, dvě disketové mechaniky i odnímatelnou klávesnici. Na dobu před nástupem skutečně lehkých notebooků to ale bylo praktické řešení: jeden člověk mohl přenést celé své pracovní místo, odložit počítač do zavazadlové přihrádky a po příjezdu jej opět připravit k práci. Tandy Corporation uvedla Model 4P 15. listopadu 1983 za cenu 1 799 amerických dolarů. V katalogu RadioShack nesl číslo 26-1080 a písmeno P znamenalo Portable, tedy přenosný.

Písmena TRS v názvu odkazují na Tandy Radio Shack. Samotný Radio Shack vznikl v Bostonu roku 1921 jako obchod pro radioamatéry a zájemce o elektroniku. Jeho pozdějším vlastníkem se stala společnost Tandy Corporation z Fort Worthu v Texasu, která získala kontrolu nad RadioShackem v roce 1963. Pod značkou TRS-80 představila roku 1977 jeden z prvních široce prodávaných hotových domácích mikropočítačů. Následovaly Model III a Model 4, jehož stolní verze se objevila v dubnu 1983. Přenosná čtyřka přišla ještě téhož roku, aby konkurovala počítačům Osborne, Kaypro a dalším takzvaným luggables, tedy přenositelným, ale stále poměrně těžkým strojům.

Model 4P byl koncipován jako plnohodnotná přenosná varianta TRS-80 Modelu 4. Procesor Zilog Z80A pracoval v režimu Model 4 na 4 MHz a při provozu kompatibilním se starším Modelem III na přibližně 2 MHz. Standardně obsahoval 64 KB RAM, které šlo vhodným rozšířením zvětšit na 128 KB prostřednictvím přepínaných paměťových bank. V běžném šestnáctibitovém adresovém prostoru Z80 ovšem procesor současně přímo adresoval pouze 64 KB. K výhodám patřilo zachování velké části softwaru starších počítačů TRS-80 Model III. Také zde však existovaly rozdíly ve způsobu zavádění a přístupu do ROM, a proto nebylo možné předpokládat, že každá stará samospouštěcí disketa poběží naprosto bez přípravy.

Nejneobvyklejším technickým řešením Modelu 4P byla právě systémová ROM. Na rozdíl od stolního Modelu 4 v ní nebyl kompletní BASIC. Obsahovala jen přibližně 4 KB zaváděcího programu, který po zapnutí inicializoval hardware, vyhledával zaváděcí médium a uměl načíst systém z diskety či vhodného pevného disku. Pro režim kompatibility s Modelem III bylo možné načíst obraz jeho ROM přímo do RAM, běžně ze souboru MODELA/III. V různých zemích se používaly lokalizované varianty, například MODELD/III pro německé klávesnice a nastavení. Vývojáři navíc vytvořili krátká systémová hlášení ve více jazycích. Tak se vysvětluje, proč se u evropského kusu může objevit německá zaváděcí obrazovka nebo příslušný ROM obraz, aniž by šlo o neoficiální domácí úpravu.

Standardní paměťové médium představovaly dvě poloviční 5.25" disketové mechaniky. Původní provedení používalo jednostranné diskety s dvojitou hustotou záznamu. Jedna měla v obvyklém formátu 40 stop a devíti sektorů po 512 bajtech využitelnou kapacitu 180 KiB, což je 184 320 bajtů. Odtud také pochází dobová reklama na dvě mechaniky s kapacitou 184 000 znaků: nejde o jiný disk, nýbrž o jiné počítání jednotek. Model 4P neměl standardní kazetový port. Tandy tím u přenosné verze opustila magnetofon, který byl u starších mikropočítačů velmi rozšířený, a spoléhala se na diskety. S vhodným rozšířením se dalo využít také externí pevné diskové úložiště. Uvnitř byl slot pro speciální interní modemovou desku.

Vestavěný devítipalcový monochromatický CRT je v tomto formátu působivý. Rané exempláře měly černobílý obraz, pozdější zelený luminofor, jaký má také můj počítač. V režimu Modelu 4 se na obrazovku vešlo 80 znaků na 24 řádků. Starší režim Modelu III nabízel 64 znaků na 16 řádků. Kromě textu fungovala bloková semigrafika a inverzní zobrazení. Často uváděná bitmapová grafika 640 × 240 bodů však nebyla standardní vlastností každého 4P. Vyžadovala samostatnou přídavnou kartu High-Resolution Graphics Board, katalogové číslo 26-1126, jejíž cena činila 249,95 USD. Bez ověření vnitřního osazení proto nelze tvrdit, že můj konkrétní stroj tento grafický režim podporuje. Jednoduché zvukové efekty obstarával vestavěný reproduktor s programově řízeným tónovým výstupem.

Klávesnice se při přenášení ukládala na čelo skříně, při práci se odpojila z držáku a položila před počítač. Kabel zůstával propojený s hlavní jednotkou. Oproti mnoha soudobým přenosným počítačům byla pro dlouhé psaní velmi pohodlná. Model 4P měl standardně paralelní tiskové rozhraní a sériový RS-232C port pro komunikaci s dalšími systémy. Volitelný interní modem, katalogové číslo 26-1084, nabízel rychlost 300 baudů a stál 149,95 dolaru. Základní jednotka měla rovněž systémové rozšíření, ale na rozdíl od stolního Modelu 4 nebylo standardně vyvedeno plnohodnotné připojení dalších dvou externích disketových mechanik. Nadšenci později popsali, jak tuto možnost hardwarovou úpravou obnovit.

Obvyklým operačním systémem byl TRSDOS 6, který Tandy dodávalo pro Model 4, případně pozdější LDOS nebo LS-DOS. Z diskety bylo možné spouštět také BASIC a další aplikace. Pro Model 4P existoval rovněž CP/M Plus, obvykle prostřednictvím příslušné diskové distribuce. Široká knihovna textových editorů, databází, účetních programů a vývojových nástrojů vysvětluje, proč někteří uživatelé tento stroj oceňovali i tehdy, když se svět domácích počítačů rychle obracel ke grafice a barvám. Samotný přenosný koncept však neměl tak velký komerční úspěch, jak si Tandy představovalo.

Cena TRS-80 Model 4P během roku 1985 klesla na 1 299 USD. Dne 22. dubna 1985 Tandy oznámila doprodej za 649,95 USD. Nedlouho poté model zmizel z nabídky.

English / Anglicky:

When RadioShack promoted its new Model 4P as “a microcomputer worth carrying about” in 1984, it certainly did not mean pocket-sized computing. The TRS-80 Model 4P weighed approximately 11.8 kilograms and contained a real nine-inch CRT monitor, two floppy drives and a removable keyboard. But before genuinely lightweight laptop computers became common, this was a practical solution: one person could transport an entire working computer, place it in an overhead luggage rack and set it up again on arrival. Tandy Corporation introduced the Model 4P on 15 November 1983 at US$1,799. Its RadioShack catalogue number was 26-1080, and P stood for Portable.

The letters TRS came from Tandy Radio Shack. Radio Shack itself was established in Boston in 1921 as a business supplying radio amateurs and electronics enthusiasts. The Texas-based Tandy Corporation acquired control in 1963 and expanded the retailer dramatically. Under the TRS-80 name Tandy introduced one of the first widely distributed, ready-to-use microcomputers in 1977. The Model III followed in 1980, with the Model 4 desktop computer arriving in April 1983. The transportable 4P appeared later that same year to compete with Osborne, Kaypro and other so-called luggables: computers that could be moved as one unit but were still quite heavy.

The Model 4P was designed as a full-featured portable derivative of the desktop TRS-80 Model 4. Its Zilog Z80A processor ran at 4 MHz in Model 4 mode and about 2 MHz when operating in the older Model III compatibility mode. Standard memory was 64 KB RAM, expandable to 128 KB with appropriate bank-switched hardware. The Z80's address space still permits only 64 KB to be directly accessible at once, however. Much software written for the Model III could be used, but differences in ROM handling and boot procedures meant that not every older self-booting disk could run without preparation.

One of the machine's most interesting differences was its ROM arrangement. Unlike the desktop Model 4, the portable lacked a permanently installed copy of Microsoft BASIC. Instead it contained a bootstrap ROM of approximately 4 KB, which initialised the system, searched for bootable devices and loaded a disk operating system from floppy or suitably configured hard disk. When Model III compatibility was required, the machine could load an image of the older computer's ROM into RAM, commonly from MODELA/III. National versions existed, including MODELD/III for German keyboard mapping and local settings. The bootstrap system also contained short multilingual messages. Consequently a German-language startup on a European 4P can be an original regional arrangement rather than evidence of an unofficial modification.

Storage was provided by two internal half-height 5.25" floppy drives. The original standard configuration used single-sided, double-density disks. With forty tracks and nine 512-byte sectors per track, a disk held 180 KiB or 184,320 bytes. Period advertising sometimes called this capacity 184,000 characters: these are two ways of stating effectively the same storage capacity, not different drive types. The 4P had no standard cassette data interface, reflecting Tandy's decision to make floppy storage normal on the portable machine. A suitable external hard disk could also be used, and a special expansion position inside the case accepted an optional modem board.

Its built-in nine-inch monochrome CRT is particularly appealing today. Early 4P units had a black-and-white screen, while later examples used a green phosphor, in later production. In Model 4 mode the screen displayed eighty columns by twenty-four lines of text, while Model III compatibility used sixty-four columns by sixteen lines. Character inversion and block semigraphics were available. However, the often-quoted 640 × 240 pixel bitmap mode was not standard on every 4P. It required the optional RadioShack High-Resolution Graphics Board, catalogue no. 26-1126, sold for US$249.95. This video mode was an optional expansion, not a standard feature. A built-in speaker allowed simple software-controlled audio effects.

The keyboard clipped over the front of the machine for transport and could be removed and placed on the desk during use. A short cable connected it to the computer. Its full-size layout was highly regarded for serious typing, especially compared with some cramped competitors. Standard external interfaces included Centronics-compatible parallel printing and RS-232C serial communication. Tandy offered an internal 300-baud direct-connect modem, catalogue number 26-1084, for US$149.95. The 4P also had system expansion facilities, although the connector for two additional external floppy drives was not supplied as a standard working feature, unlike on the desktop Model 4. Enthusiasts later documented modifications to restore that capability.

The operating system most strongly associated with the 4P is TRSDOS 6, loaded from floppy disk in Model 4 mode. Compatible DOS environments such as LDOS and LS-DOS were also used, and CP/M Plus was available with suitable distribution disks. BASIC, applications and operating-system components were loaded from media rather than being permanently present in a full BASIC ROM. Text editors, business software, accounting programs and programming tools made the 4P useful for real work. Owners valued this practicality even when consumer computing was increasingly focused on graphical displays and gaming.

The TRS-80 Model 4P price fell to US$1,299 in 1985. On 22 April 1985, Tandy announced clearance sales at US$649.95, and the model disappeared from the catalogue soon afterwards.

Technické údaje / Specifications

Výrobce / Manufacturer: Tandy Corporation / RadioShack, Fort Worth, Texas, USA / Tandy Corporation / RadioShack, Fort Worth, Texas, United States

Model: Tandy RadioShack TRS-80 Model 4P, přenosný model 26-1080 (1983) / Model 4P transportable, catalogue no. 26-1080 (1983)

Rok / Year: 1983

Země / Country: USA / United States

Typ / Type: Přenosný osmibitový počítač typu luggable, kompatibilní s TRS-80 Model 4 a Model III / Portable eight-bit luggable computer compatible with TRS-80 Model 4 and Model III

CPU: Zilog Z80A, 8bitový procesor, režim Model 4 4 MHz a kompatibilita Model III přibližně 2 MHz / Zilog Z80A, eight-bit CPU, 4 MHz Model 4 mode and approximately 2 MHz Model III compatibility

Takt CPU / CPU clock: 4 MHz (Model 4), přibližně 2 MHz (Model III) / 4 MHz (Model 4), about 2 MHz (Model III)

RAM: 64 KB základní RAM, rozšíření na 128 KB přepínáním bank, u mého kusu velikost rozšíření neověřena / 64 KB standard, expandable to 128 KB through bank switching, upgrade on my unit unverified

ROM: Pouze 4KB bootstrap ROM, bez pevně uloženého BASICu. Pro kompatibilitu s Modelem III se ROM obraz načítá z diskety, například německá verze MODELD/III / 4 KB bootstrap ROM, no resident BASIC. Model III ROM image loaded from floppy, including the German MODELD/III variant

Operační systém / Operating system: TRSDOS 6 z diskety, kompatibilní LDOS/LS-DOS, volitelně CP/M Plus a software TRS-80 Model III po načtení ROM obrazu. BASIC se načítá z média / TRSDOS 6 from floppy, compatible LDOS/LS-DOS, optional CP/M Plus and Model III software after ROM-image loading. BASIC loads from media

Video / Graphics: 9" monochromatický CRT, starší kusy černobílé a pozdější zelené, v mém exempláři zelený. Model 4: 80 × 24 znaků, Model III: 64 × 16. Grafické rozlišení 640 × 240 vyžaduje volitelnou kartu 26-1126, její přítomnost u mého kusu nebyla ověřena / 9" monochrome CRT, early white and later green, my example is green. Model 4: 80 × 24 text, Model III: 64 × 16. Optional graphics card 26-1126 required for 640 × 240, not verified in my machine

Zvuk / Sound: Jednoduchý jednobitově ovládaný tónový výstup do vestavěného reproduktoru / Simple software-controlled one-bit tone output to internal speaker

Média / Storage: Dvě vestavěné poloviční 5.25" mechaniky, původně jednostranné DD diskety, každá 180 KiB neboli 184 320 bajtů (40 stop, 9 sektorů, 512 B). Externí HDD volitelně s vhodným rozhraním, u tohoto kusu neověřen / Twin internal half-height 5.25" single-sided double-density floppy drives, 180 KiB (184,320 bytes) each. Optional external hard disk not verified for this machine

Rozhraní / Interfaces: Standardní RS-232C a paralelní port Centronics, interní systémové rozšíření a slot pro volitelný 300baudový modem. Bez standardního kazetového portu a běžně osazeného konektoru pro další dvě externí disketové mechaniky / Standard RS-232C and Centronics parallel printer, internal expansion and optional 300-baud modem slot. No standard cassette connector or fully wired external second pair of floppy drives

Napájení / Power: Vestavěný síťový zdroj, napájení tohoto exempláře podle originálního štítku 220/240 V AC, 50 Hz, 0,46 A / Built-in AC power supply, this particular unit rated 220/240 V AC, 50 Hz, 0.46 A according to its original label

Rozměry / Dimensions: Přibližně 419 × 337 × 236 mm, hmotnost přibližně 11,8 kg / Approx. 419 × 337 × 236 mm, weight about 11.8 kg

Původní cena / Original price: 1 799 USD při uvedení 15. 11. 1983, v dubnu 1985 doprodej za 649,95 USD / US$1,799 at launch on 15 November 1983, clearance price US$649.95 in April 1985

Náš exemplář / Our machine

Česky / Czech:

Svůj Tandy RadioShack TRS-80 Model 4P jsem získal z muzea v německém Offenbachu. Počítač byl už při koupi plně funkční. Předchozí majitel podle dostupných informací provedl potřebnou preventivní údržbu včetně kontroly či výměny kondenzátorů. Proto jsem neměl důvod skříň otevírat, počítač jsem nerozebíral a v galerii nemám fotografii jeho základní desky.

Můj exemplář má zelený CRT a německy lokalizované zavádění. Systém spouštím z diskety a na videu předvádím TRSDOS 6. Na fotografii číslo 15 je přímo jeho originální zadní výrobní štítek s katalogovým označením 26-1080 a sériovým číslem 000340. Štítek zároveň potvrzuje evropské napájení 220/240 V, 50 Hz a proudový údaj 0,46 A. Číslo 000340 je nízké, ale bez znalosti systému výrobního číslování nelze bezpečně doložit, že šlo přesně o 340. vyrobený kus.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

I acquired my Tandy RadioShack TRS-80 Model 4P from a museum in Offenbach, Germany. It was already fully operational when I bought it. According to the information available to me, the previous owner had carried out preventive maintenance, including attention to ageing capacitors. I therefore had no reason to open or dismantle the computer. There is no photograph of its motherboard in my gallery.

My example has a green CRT and German-localised startup. I boot the computer from floppy disk and demonstrate TRSDOS 6 in my video. Gallery photograph 15 shows its original rear factory label with model number 26-1080 and serial number 000340. The label also confirms the European power rating of 220/240 V AC, 50 Hz and 0.46 A. This is a low serial number, but it does not by itself establish that the machine was literally the 340th unit manufactured.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://www.trs-80.org/model-4p.html

https://www.trs-80.com/sub-models-model4.htm

https://electrickery.hosting.philpem.me.uk/comp/trs80-4p/doc/Model_4P_Service_Manual_1984_Tandy.pdf

https://www.trs-80.com/sub-publications-manuals-service.htm

https://www.trs-80.com/main-internal-ports-and-i-o.htm

https://www.radioshackcatalogs.com/

https://retrohax.net/radioshack-trs-80-model-4p/

https://www.tshaonline.org/handbook/entries/radioshack-corporation

https://www.computinghistory.org.uk/det/50660/Tandy-TRS-80-Model-4-P/

https://www.trs-80.com/sub-publications-manuals-hardware-1.htm

Fotodokumentace / Photo documentation



Uzavřený transportovatelný Tandy TRS-80 Model 4P s výsuvným madlem / Closed Tandy TRS-80 Model 4P transportable with carrying handle
Boční pohled na zavřenou skříň TRS-80 Model 4P / Side view of the closed TRS-80 Model 4P housing

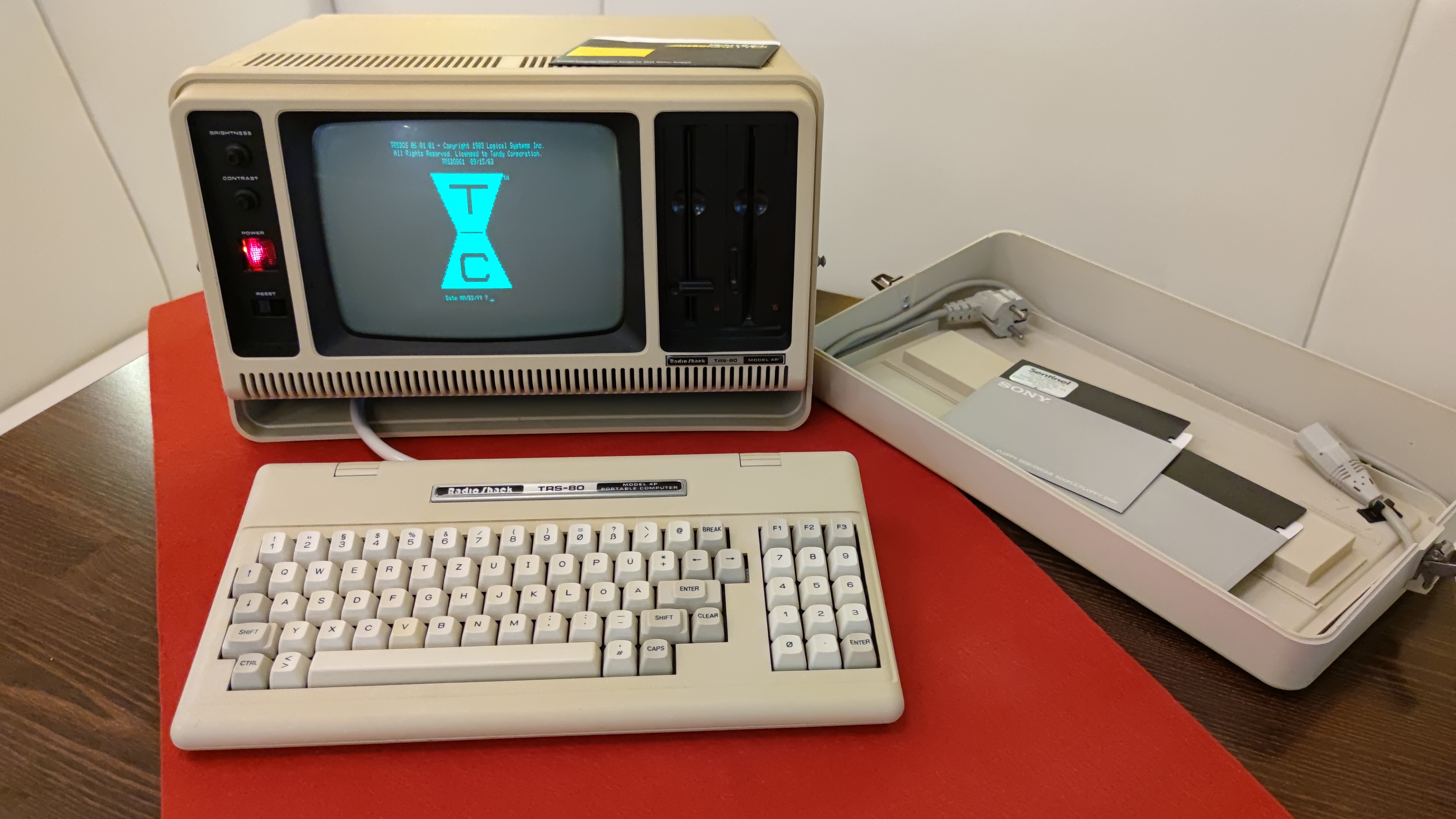

Otevřený TRS-80 Model 4P s CRT, klávesnicí a krytem vedle / Opened TRS-80 Model 4P with CRT, keyboard and cover beside it
Boční pohled na zapnutý TRS-80 Model 4P s oddělenou klávesnicí / Side view of powered TRS-80 Model 4P with detachable keyboard
Šikmý pohled na sestavu TRS-80 Model 4P a odložený ochranný kryt / Angled view of TRS-80 Model 4P and detached protective cover
TRS-80 Model 4P bez předního krytu, obrazovka a disketové jednotky / TRS-80 Model 4P without front cover showing CRT and floppy drives
Klávesnice TRS-80 Model 4P před vypnutým počítačem / TRS-80 Model 4P keyboard in front of powered-off computer
Horní štítek TRS-80 Model 4P na plastovém krytu / Upper TRS-80 Model 4P identification badge on the case
Vnitřní strana demontovaného ochranného krytu TRS-80 Model 4P / Inside of the removed TRS-80 Model 4P protective cover
Horní strana zavřeného TRS-80 Model 4P s transportním madlem / Top of closed TRS-80 Model 4P showing carrying handle
Větrací mřížky horního krytu TRS-80 Model 4P / Ventilation grilles on top of the TRS-80 Model 4P case
Tandy TRS-80 Model 4P s obrazem na vestavěném CRT monitoru / Tandy TRS-80 Model 4P displaying an image on its built-in CRT
Horní přístupový otvor TRS-80 Model 4P se zakrytovanou disketovou mechanikou / Top service opening on the TRS-80 Model 4P above the floppy drive
Archivní fotografie TRS-80 Model 4P s klávesnicí v jiném interiéru / Archival photograph of a TRS-80 Model 4P with keyboard in another interior
Čelní detail CRT monitoru TRS-80 Model 4P a dvou mechanik / Front detail of TRS-80 Model 4P CRT monitor and twin floppy drives
Šikmý pohled na TRS-80 Model 4P s krytem a samostatnou klávesnicí / Angled view of TRS-80 Model 4P with cover and separate keyboard
Odnímatelná klávesnice TRS-80 Model 4P se zvláštními funkčními klávesami / Detachable TRS-80 Model 4P keyboard with dedicated function keys
Tandy TRS-80 Model 4P se sklopeným předním krytem a klávesnicí / Tandy TRS-80 Model 4P with lowered front cover and keyboard
