Tandy RadioShack TRS-80 MC-10

Tandy RadioShack TRS-80 MC-10 (1983), americký počítač Motorola 6803, MC6847 a rozšíření MCX128 / Tandy RadioShack TRS-80 MC-10 1983 eight-bit computer with Motorola 6803 and MCX128 expansion
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1983

Česky / Czech:

TRS-80 MC-10, oficiálně TRS-80 Micro Color Computer, představovala společnost Tandy Corporation a její obchodní síť RadioShack roku 1983 jako mimořádně levný barevný domácí počítač. Navzdory označení TRS-80 nepatřil ke klasické řadě původních počítačů s procesorem Z80. Byl to úplně jinak řešený osmibit s procesorem Motorola 6803, barevným obrazem a BASICem v paměti ROM. V americkém katalogu RadioShack pro rok 1984 byl propagován za 119,95 dolaru jako přístupný první počítač pro začátečníky, koníčky a výuku. Do názvu MC-10 se promítlo označení Micro Color. Malé bílé pouzdro s černým polem klávesnice bylo jen o něco větší než běžná kniha.

Tandy již od roku 1980 prodávala úspěšnější TRS-80 Color Computer, známý jako CoCo. Ten používal výkonnější Motorolu 6809, více paměti a širší nabídku programů. MC-10 byl levnější alternativou určenou především zákazníkům, kteří zvažovali jednoduché domácí stroje, například Timex Sinclair 1000. Měl barevnou grafiku, zvuk, kazetový záznam a skutečný programovací jazyk, ale ve srovnání s dražšími domácími počítači trpěl omezenou pamětí i menší nabídkou her. K jeho komerčnímu neúspěchu přispívalo rovněž rychlé zlevňování konkurence. V prodeji vydržel krátce, v letech 1983 a 1984, a stal se jednou z méně známých větví rodiny TRS-80.

Procesorem je Motorola MC6803, osmibitový člen rodiny 6800 s integrovanými časovači, sériovým rozhraním a 128 bajty interní RAM. Základní oscilátor má kmitočet 3,579545 MHz a CPU jej dělí čtyřmi, takže pracovní frekvence činí přibližně 0,895 MHz. Nejde o pomalejší provedení Motoroly 6809 z CoCo. Jde o odlišnou, programově nekompatibilní architekturu, takže programy ve strojovém kódu pro CoCo nelze prostě spustit na MC-10. Systém používá 8 KB ROM s interpretem Micro Color BASIC od Microsoftu. BASIC sice sdílí řadu obvyklých příkazů s dalšími osmibity, ale vlastní rozložení paměti, grafika a přístup k hardwaru z něj dělají samostatnou platformu.

Základní operační paměť má pouhé 4 KB a sdílí ji programy, proměnné i videoobvody. V běžném textovém režimu zabírá obrazovka 512 bajtů. RadioShack proto nabízel originální zásuvný 16KB paměťový modul katalogového čísla 26-3013 za 49,95 dolaru. Po jeho připojení měl počítač 20 KB fyzické RAM. Modul se zasouval do expanzní sběrnice na zadní straně přístroje a výrazně zvětšoval prostor pro programy. V samotném MC6803 se navíc nachází 128 bajtů interní paměti, které není správné jednoduše přičítat k základnímu uživatelskému prostoru BASICu. Rozložení adres podrobně dokumentuje tovární servisní příručka pro model 26-3011.

O obraz se stará Motorola MC6847, stejná rodina grafického obvodu, jakou používají také Dragon 32 a původní TRS-80 Color Computer. Standardní Micro Color BASIC nabízí obrazovku 32 × 16 znaků a barevnou semigrafiku 64 × 32 bodů s osmi barvami. Čip samotný podporuje i vyšší grafická rozlišení, například 128 × 192 a 256 × 192 bodů ve dvou barvách. Ty však nejsou totéž jako standardní grafické režimy dostupné přímo z původního BASICu. Plný obraz 256 × 192 potřebuje 6 KB videopaměti, takže se do základních 4 KB nevejde. Vyšší režimy vyžadují paměťové rozšíření a odpovídající software či přímé řízení obvodu. Maximální rozlišení videočipu tak nelze zaměňovat za běžnou výbavu nerozšířeného počítače. Zvukový výstup je jednoduchý jednokanálový tónový signál, nikoliv tříhlasý hudební syntetizátor.

Klávesnice má 48 samostatných malých kláves typu chiclet, rozložených v americkém uspořádání QWERTY. Příkazy BASICu jsou natištěny nad klávesami a často se vkládají kombinací dvou stisků, což mělo zjednodušit první pokusy s programováním. Přístroj nemá vlastní obrazovku. V původním americkém provedení používá RF modulátor pro připojení k anténnímu vstupu televizoru, zpravidla na kanálu 3 nebo 4. Dále nabízí konektor kazetového magnetofonu, omezené sériové rozhraní kompatibilní s RS-232C pro tiskárnu nebo modem, zadní expanzní port a tlačítko Reset. K připojení slouží externí adaptér s výstupem 8 V střídavých při 1,5 A, nikoliv běžný stejnosměrný napájecí zdroj.

Zvláštností MC-10 je poměrně rychlé kazetové rozhraní. Originální servisní příručka výslovně uvádí přenos kolem 1 500 baudů, zatímco v některých stručných internetových přehledech se objevují jiné hodnoty. Programy se do paměti nahrávají a ukládají prostřednictvím klasického magnetofonu. MC-10 nemá vestavěnou disketovou mechaniku ani plnohodnotné systémové rozhraní pro diskety v základní konfiguraci. Sériový port s omezenými řídicími signály však umožnil pozdějším nadšencům připojovat moderní počítače a servery. Tento způsob práce vyžaduje speciální programové vybavení a není zaměnitelný s původním diskovým provozem velkých TRS-80.

Přímým francouzským příbuzným MC-10 se stal červený Matra & Hachette Alice. Vznikl ve spolupráci s Tandy a na první pohled se lišil barevnou skříní, francouzskými popisky kláves a televizním konektorem Péritel neboli SCART místo amerického RF výstupu. Původní Alice zachovával architekturu MC6803 a MC6847 i blízkou softwarovou kompatibilitu. Pozdější Alice 32 a Alice 90 už ale dostaly jiný grafický obvod Thomson EF9345, jiné uspořádání paměti a odlišné možnosti zobrazení. Navzdory podobné červené skříni je proto nelze považovat za pouhé barevné varianty původní Alice. Tato rodina dobře ukazuje, jak mohl jeden americký projekt získat druhý život na francouzském trhu.

Z původně krátce prodávaného modelu vznikla díky sběratelům živá platforma. Vývojář Darren Atkinson vytvořil rozšíření MCX-128, jehož elektronika přidává 128KB statickou RAM s bankováním a patici pro externí paměť ROM nebo EPROM. Rozšíření podporuje jeho MCX BASIC, jehož autorská referenční příručka je datována 25. ledna 2011. V 16KB firmwaru přibyly programovací příkazy blízké Extended Color BASICu počítačů CoCo, lepší správa grafiky a možnost ukládat a načítat soubory přes sériový server. V základní konfiguraci MCX BASICu je dostupných zhruba 28 KB pro programy a proměnné, v režimu Large přibližně 46 KB. Celých 128 KB nelze chápat jako jeden souvislý prostor BASICu, využívají se paměťové banky.

S MCX BASICem souvisí protokol EmCee, který umožňuje komunikovat s moderním počítačem. Podporuje jej také otevřený server pyDriveWire autora n6il, takže historický osmibit může při vhodném zapojení pracovat se soubory na dnešním Windows, Linuxu nebo macOS. Podpora MCX-128 existuje rovněž v emulátorech XRoar, MAME či MicroDS, byť konkrétní možnosti emulace se liší. Další moderní úpravou je náhrada původního RF modulátoru deskou pro kompozitní video a zvuk. Zkušenosti zveřejněné na The Zippster Zone ukazují, že nejde pouze o vyvedení video signálu na konektor. Původní modulátor totiž také generuje systémové hodiny, a správná náhradní deska musí tuto funkci zachovat.

MC-10 dnes připomíná dobu, kdy bylo možné nabízet skutečný barevný programovatelný počítač za cenu kolem 120 dolarů. Jeho běžná konfigurace byla skromná, komerční život krátký, ale technicky se nesmazatelně propojil s francouzskou Alicí a později získal překvapivě aktivní komunitu vývojářů. Původní dokumentace RadioShack, samostatný MCX BASIC a současné emulátory umožňují jeho možnosti zkoumat přesněji než pouhým srovnáním dvou plastových skříní.

English / Anglicky:

The TRS-80 MC-10, officially the TRS-80 Micro Color Computer, was introduced by Tandy Corporation and its RadioShack retail chain in 1983 as a particularly inexpensive colour home computer. Despite the familiar TRS-80 name, it did not belong to the original line of Z80-powered RadioShack machines. It was a separate eight-bit design with a Motorola 6803 processor, colour television output and BASIC in ROM. A contemporary 1984 RadioShack catalogue advertised it for US$119.95 as an affordable first computer for beginners, hobbies and education. The MC abbreviation meant Micro Color, and its small white case with a black keyboard panel was barely larger than an ordinary book.

Tandy already sold the more successful TRS-80 Color Computer, commonly called CoCo, which had been introduced in 1980. That computer used the more capable Motorola 6809 processor, offered greater memory expansion and supported a broader software range. The MC-10 targeted a cheaper segment, competing with basic introductory computers such as the Timex Sinclair 1000. It offered colour graphics, sound, cassette storage and a real programming language, but its tiny RAM and limited game catalogue were serious disadvantages. Falling prices of competing computers also reduced its appeal. Its commercial life was short, largely spanning 1983 and 1984, making the MC-10 a less familiar member of the Tandy family.

The processor is a Motorola MC6803, an eight-bit member of the 6800 family that integrates timers, a serial interface and 128 bytes of internal RAM. A 3.579545 MHz master oscillator is divided by four to produce a CPU operating frequency of approximately 0.895 MHz. This is not simply a slower version of the Motorola 6809 used by the CoCo. The two are different CPU architectures, so machine-code software for a CoCo cannot be executed directly by the MC-10. Its firmware contains 8 KB of Microsoft Micro Color BASIC. The interpreter shares familiar commands with many other home computers, but its memory layout, display hardware and peripheral interface make the MC-10 a distinct software platform.

Standard main memory is just 4 KB, shared by programs, variables and video circuitry. An ordinary text screen occupies 512 bytes. RadioShack therefore offered an official plug-in 16 KB memory expansion, catalogue number 26-3013, priced at US$49.95. Attaching it to the rear expansion connector provided 20 KB of physical RAM, a significant increase for larger BASIC programs. The MC6803 also contains 128 bytes of internal RAM, but these should not be represented as an ordinary addition to the main BASIC workspace. The original factory service manual for catalogue number 26-3011 documents the address map and the relationship between CPU, RAM and display timing.

Graphics are generated by the Motorola MC6847, a video display generator related to the hardware used by the Dragon 32 and the original TRS-80 Color Computer. Standard Micro Color BASIC provides 32 × 16 character text and 64 × 32 colour semigraphics, with eight colours available in the latter mode. The video chip can also generate higher resolutions including 128 × 192 and 256 × 192 pixels in two colours. However, a chip's theoretical maximum mode is not equivalent to a directly accessible feature in the original 4 KB BASIC machine. A full 256 × 192 bitmap needs 6 KB of display memory, exceeding the entire base RAM. Higher modes require additional RAM and suitable software or direct hardware control. The audio system provides a simple single-channel tone output rather than a multi-voice music synthesiser.

The keyboard has 48 small separate chiclet-style keys arranged in the US QWERTY layout. BASIC keywords printed above the keys can be entered with short key combinations, making the machine easier for a new programmer to approach. There is no built-in screen. The original North American computer outputs television video through an RF modulator, generally using television channel 3 or 4. Other interfaces include a cassette recorder socket, a limited-signal RS-232C-compatible serial connection suitable for a printer or modem, the rear memory expansion bus and Reset. The external supply delivers 8 V AC at 1.5 A, an important detail that distinguishes it from computers requiring an ordinary DC power adaptor.

The cassette interface was relatively fast for such a low-priced machine. RadioShack's original service manual specifies a transfer speed of approximately 1,500 baud, although secondary online summaries sometimes give other figures. Programs were saved and loaded using an audio cassette recorder. The standard MC-10 did not have an internal floppy drive or the disk architecture of larger TRS-80 systems. Its serial port nevertheless offered an opportunity for much later enthusiasts to connect a modern computer or file server. This requires appropriate software on both sides and should not be mistaken for an original factory floppy system.

The French Matra & Hachette Alice became the MC-10's direct relative. Developed with Tandy's cooperation, the original Alice adopted a bright red case, French keyboard markings and a Péritel or SCART television connector rather than the American RF modulator. It retained the MC6803 and MC6847 architecture and substantial software compatibility with its US predecessor. The later Alice 32 and Alice 90 had a different Thomson EF9345 graphics processor, revised memory organisation and additional display capabilities. Despite sharing the distinctive red design, these later Alice computers were not simply recoloured original MC-10s. The family illustrates how a relatively unsuccessful American home computer design could be given a second commercial life in another country.

An active enthusiast community has since transformed the possibilities of this short-lived model. Darren Atkinson designed the MCX-128 expansion, adding 128 KB of bank-switched static RAM and a socket for an external ROM or EPROM. The board supports his MCX BASIC, documented in an original reference manual dated 25 January 2011. Its 16 KB firmware adds programming features inspired by the CoCo's Extended Color BASIC, new graphics facilities and serial file loading and saving. The normal MCX BASIC configuration makes about 28 KB available for programs and variables, while its Large configuration offers approximately 46 KB. The total 128 KB is banked memory, not a single uninterrupted BASIC program area, so the distinction matters when describing upgraded machines.

MCX BASIC also uses the EmCee protocol to communicate with a modern computer acting as a file server. The open-source pyDriveWire server by n6il explicitly supports this protocol on suitable Windows, Linux and macOS systems. Modern emulators including XRoar, MAME and MicroDS have support for MCX-128, although their implementation details and degree of compatibility differ. Another popular upgrade replaces the original RF modulator with a board providing direct composite video and audio. The Zippster Zone documented an important technical detail of this conversion: the original RF modulator also generates the computer's system clock. A proper replacement board must therefore preserve the clock circuitry rather than simply attach a wire to the video output.

Today the TRS-80 MC-10 recalls a period when a real programmable colour computer could be sold for about US$120. Its original configuration was modest and its commercial life brief, yet it directly inspired the first Matra Alice and later gained a technically sophisticated community of collectors and developers. Original RadioShack manuals, Darren Atkinson's MCX BASIC documentation and contemporary emulators make it possible to examine this little machine far beyond a comparison of case colours.

Technické údaje / Specifications

Výrobce / Manufacturer: Tandy Corporation, prodej prostřednictvím RadioShack, USA / Tandy Corporation, sold through RadioShack, USA

Model: TRS-80 MC-10

Rok / Year: 1983

Země / Country: USA / United States

Typ / Type: Levný kompaktní osmibitový domácí počítač, samostatná architektura Motorola 6803 / Low-cost compact eight-bit home computer based on Motorola 6803

CPU: Motorola MC6803P, osmibitový procesor rodiny 6800 s 128 B interní RAM / Motorola MC6803P, eight-bit 6800-family CPU with 128 bytes internal RAM

Takt CPU / CPU clock: 0,895 MHz, oscilátor 3,579545 MHz dělený čtyřmi / 0.895 MHz, 3.579545 MHz master clock divided by four

RAM: Základní 4 KB RAM, oficiální modul +16 KB na 20 KB. Novodobý MCX-128 poskytuje 128 KB bankované SRAM, nikoliv jeden souvislý BASIC prostor / Base 4 KB RAM, official +16 KB expansion to 20 KB. Modern MCX-128 adds 128 KB of bank-switched SRAM, not one contiguous BASIC workspace

ROM: 8 KB originální Micro Color BASIC. Rozšíření MCX128 podporuje externí 16KB EPROM MCX BASIC a volitelné větší čipy / 8 KB original Micro Color BASIC. MCX128 expansion supports 16 KB MCX BASIC EPROM and other compatible ROM devices

Operační systém / Operating system: Micro Color BASIC od Microsoftu v originální 8KB ROM, volitelně novodobý MCX BASIC / Original Microsoft Micro Color BASIC in 8 KB ROM, modern optional MCX BASIC

Video / Graphics: Motorola MC6847, 32 × 16 znaků, barevná semigrafika 64 × 32 (8 barev). Hardware podporuje až 256 × 192 monochromaticky s dostatečnou externí RAM a softwarem / Motorola MC6847, 32 × 16 text, 64 × 32 8-colour semigraphics. Hardware capable of up to 256 × 192 two-colour graphics with sufficient expanded RAM and suitable software

Zvuk / Sound: Jednokanálový programovatelný tónový výstup / Single-channel programmable tone output

Média / Storage: Externí kazetový magnetofon, přenos přibližně 1 500 baudů. S MCX BASICem a kompatibilním serverem lze využít sériové souborové ukládání / External cassette at approximately 1,500 baud. MCX BASIC and compatible server enable serial file storage

Rozhraní / Interfaces: Televizní RF NTSC (USA), magnetofonový DIN, omezené sériové rozhraní RS-232C pro tiskárnu/modem, zadní expanzní sběrnice, Reset. Kompozitní AV pouze jako pozdější úprava / NTSC RF television, cassette DIN, limited RS-232C-compatible serial printer/modem port, rear expansion bus, Reset. Direct composite AV possible as later modification

Napájení / Power: Externí napájecí zdroj 8 V AC, 1,5 A (střídavé napětí) / External 8 V AC, 1.5 A power adapter (alternating current)

Rozměry / Dimensions: Přibližně 216 × 178 × 51 mm, asi 824 g / Approximately 216 × 178 × 51 mm, about 824 g

Původní cena / Original price: 119,95 USD v americkém katalogu 1984. Oficiální 16KB RAM modul 49,95 USD / US$119.95 in the 1984 American catalogue. Official 16 KB RAM module US$49.95

Náš exemplář / Our machine

Česky / Czech:

Můj TRS-80 MC-10 jsem měl ve sbírce už delší dobu, ale když jsem 8. února 2025 představoval francouzské Matry Alice a Alice 32, v diskusi jsem dokonce tvrdil, že americký MC-10 nevlastním. Teprve později jsem se podíval do své podrobné evidence, zjistil opak a počítač vytáhl z uložených kusů. Naštěstí se ještě vešel do vitríny muzea.

Předchozí majitel do něj kolem roku 2015 investoval nemalou péči. Počítač má kvalitní kompozitní obrazový výstup se zvukem místo původního RF modulátoru a připojené rozšíření MCX-128 s pamětí 128 KB a 16KB ROM obsahující MCX BASIC. Rozšíření pochází z konstrukce Darrena Atkinsona publikované od roku 2011. Tyto úpravy jsem sám neprováděl, už jsem ho takto koupil.

Na fotografiích je vidět fungující počítač, otevřený zásuvný rozšiřující modul i srovnání s mými červenými Matrami Alice a Alice 32. Závěrečné technické fotografie základní desky dokumentují konstrukci MC-10 a provedení RF modulátoru. Díky rozšíření a kompozitnímu videu má tento drobný bílý počítač výrazně lepší možnosti než původní prodejní verze z roku 1983.

English / Anglicky:

I had owned my TRS-80 MC-10 for quite some time, yet when I presented the French Matra Alice and Alice 32 computers on 8 February 2025, I actually told somebody that I did not have the American original. Only later did I check my detailed collection inventory, discover my mistake and bring the machine out of storage. Fortunately there was still just enough room for it in a museum display cabinet.

A previous owner had invested considerable work and money in the machine around 2015. It has a high-quality composite video and audio output replacing the original RF modulator, together with an MCX-128 memory expansion providing 128 KB of bank-switched RAM and a 16 KB ROM containing MCX BASIC. Darren Atkinson's expansion design dates back to the development documented in 2011. These modifications were already present when I purchased the computer, so I did not personally perform them.

My photographs show the working computer, the plug-in expansion with its electronics exposed and a side-by-side comparison with my red Matra Alice and Alice 32 machines. The final technical motherboard illustrations explain the original MC-10 construction and RF modulator arrangement. With its expanded memory and composite output, this small white machine is substantially more versatile than the unmodified 1983 retail computer.

Zdroje / Sources

https://cdn.hackaday.io/files/1837077859720288/Tandy_MC-10_Service_Manual.pdf

https://www.manualslib.com/manual/4225849/Radio-Shack-Trs-80-Mc-10.html

https://www.worldradiohistory.com/Archive-Catalogs/Radio-Shack/Radio-Shack-1984-367.pdf

https://www.homecomputermuseum.nl/en/collectie/matra/matra-alice/

https://www.computinghistory.org.uk/sec/31840/Matra-Alice/

https://mcxwares.blogspot.com/2020/04/mcx128.html

https://colorcomputerarchive.com/coco/MC-10/Documents/Manuals/Programming/MCX%20BASIC/MCX%20BASIC%20Reference%20Manual%20(Darren%20Atkinson).pdf

https://thezippsterzone.com/2018/05/08/mcx-128/

https://thezippsterzone.com/2018/05/08/mc-10-composite/

https://github.com/n6il/pyDriveWire

https://www.6809.org.uk/xroar/doc/xroar.shtml

https://www.cocopedia.com/wiki/MC-10

Fotodokumentace / Photo documentation



Tandy TRS-80 MC-10 s monitorem, kazetovým přehrávačem a připojenými periferiemi / Tandy TRS-80 MC-10 with monitor, cassette player and connected accessories
TRS-80 MC-10, detail nápisu Micro Color Computer a klávesnice / TRS-80 MC-10 close-up of Micro Color Computer label and keyboard
TRS-80 MC-10, detail štítku a zadní horní části skříně / TRS-80 MC-10 detail of upper rear case and model badge
TRS-80 MC-10, pravý boční profil s malým posuvným spínačem / TRS-80 MC-10 right-side profile with small sliding switch
TRS-80 MC-10 a odkrytá elektronika zásuvného rozšíření MCX-128 / TRS-80 MC-10 with exposed MCX-128 plug-in expansion electronics
TRS-80 MC-10 vedle dvou červených počítačů Matra Alice a Alice 32 / TRS-80 MC-10 next to red Matra Alice and Alice 32 computers
Spodní štítky TRS-80 MC-10 a dvou červených modelů Matra Alice / Underside labels of TRS-80 MC-10 and two red Matra Alice models
Tandy MC-10 s červenými počítači Alice, šikmé srovnání klávesnic / Tandy MC-10 and red Alice computers, angled keyboard comparison
Referenční fotografie základní desky MC-10 s kovovým stíněním / Reference photo of MC-10 motherboard fitted with metal shielding
TRS-80 MC-10 s barevným monitorem, magnetofonem a kazetami / TRS-80 MC-10 with colour monitor, cassette recorder and tapes
Tandy MC-10 z pohledu shora, bílá skříň a černé pole klávesnice / Tandy MC-10 overhead view with white case and black keyboard panel
Bílý TRS-80 MC-10, levý boční profil a malá klávesnice / White TRS-80 MC-10 left-side profile and compact keyboard
Zadní konektory TRS-80 MC-10 s resetem a expanzním portem / TRS-80 MC-10 rear connections, reset button and expansion connector
Spodní strana TRS-80 MC-10 s originálními továrními štítky / TRS-80 MC-10 underside with original factory identification labels
Zadní panely počítačů Matra Alice a TRS-80 MC-10 položených na sobě / Stacked Matra Alice and TRS-80 MC-10 rear panels

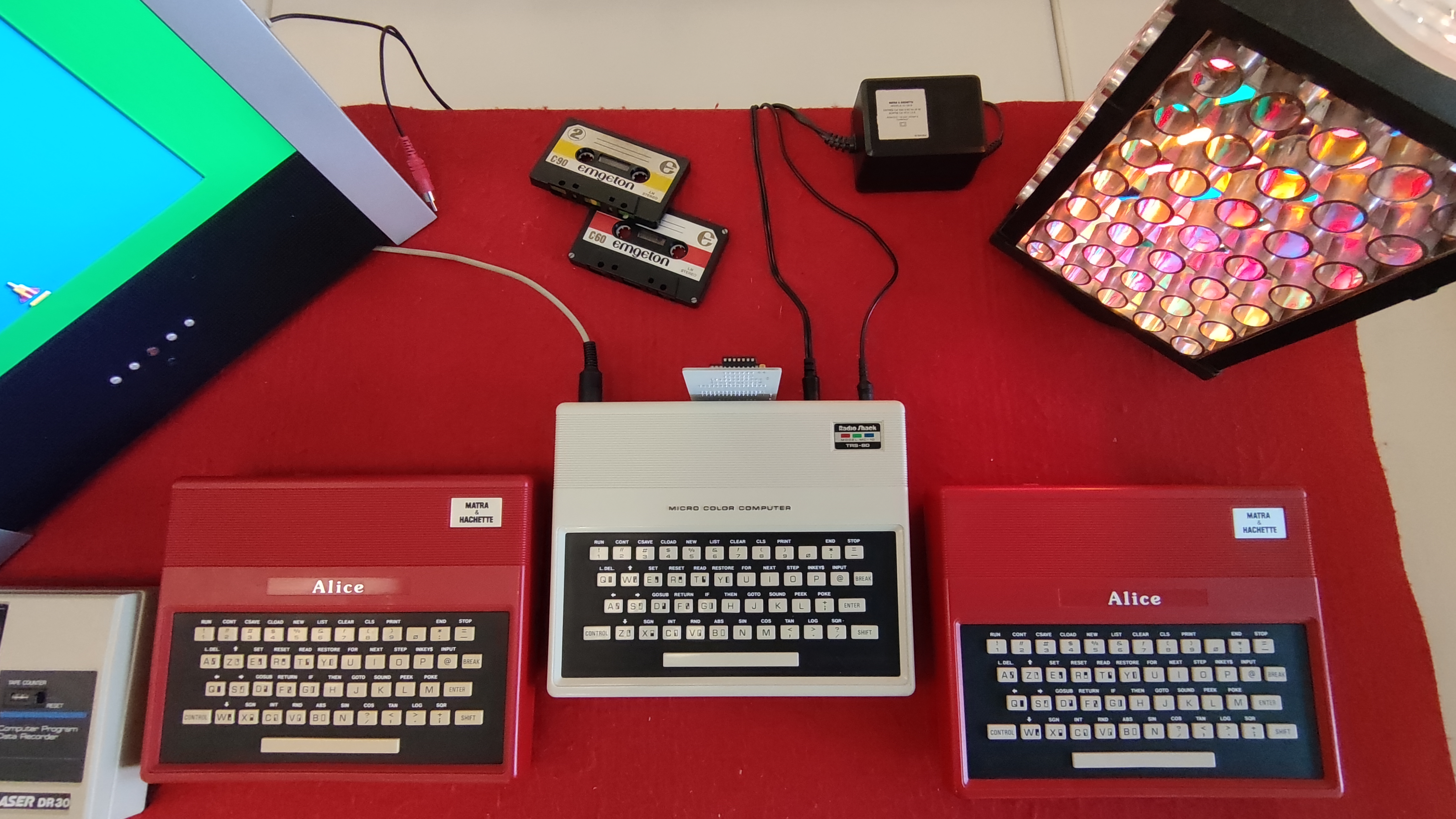

Bílý Tandy MC-10 mezi červenými počítači Matra Alice a Alice 32 / White Tandy MC-10 between red Matra Alice and Alice 32 computers
Referenční fotografie základní desky MC-10 bez původního RF modulátoru / Reference photo of MC-10 motherboard with RF modulator removed
Referenční pohled na původní plošný spoj TRS-80 MC-10 / Reference view of original TRS-80 MC-10 circuit board
