Tandy RadioShack TRS-80 Model I Level I

Tandy Radio Shack TRS-80 Model I Level I, původní osmibitový počítač se 4 kB RAM z roku 1977, dobový monitor a magnetofon Realistic, dar Jána Gúčika, renovovaný RetroComputer Žatec / Original TRS-80 Model I Level I with 4KB RAM
←
→
Youtube video →

Země / Country:

Spojené státy americké / United States of America

Rok / Year:

1977

Česky / Czech:

Představte si rok 1977. Osobní počítač byl pro většinu lidí ještě vzdálenou představou, něco mezi vědeckým přístrojem a nesmírně drahou hračkou. Pak přišel obchodní řetězec Radio Shack, patřící americké společnosti Tandy, a nabídl počítač se skutečnou klávesnicí, monitorem i magnetofonem za cenu 599,95 dolaru. Jmenoval se TRS-80 a spolu s Apple II a Commodore PET se stal jedním ze tří symbolů nástupu masově prodávaných domácích počítačů v roce 1977. Dnes jej označujeme jako Model I, ale toto číslování dostal až zpětně, když v roce 1979 vznikl samostatný profesionálnější Model II. První TRS-80 se stal bestsellerem, přestože jej výrobce původně chápal jako poměrně riskantní experiment.

Počítač byl oficiálně představen 3. srpna 1977. Jeho hlavními konstruktéry byli Steve Leininger a Don French. Tandy měl velkou výhodu, kterou řada mladých počítačových firem postrádala. Vlastnil rozsáhlou síť prodejen Radio Shack napříč Spojenými státy. Zákazník si tak mohl jít nový mikropočítač prohlédnout přímo do obchodu, objednat sestavu a později se vracet pro programy nebo příslušenství. Zájem překonal očekávání a během prvního měsíce se prodalo přibližně deset tisíc počítačů. Dodací lhůty se prodlužovaly, přestože se tehdy v každodenním životě s programováním setkával jen zlomek veřejnosti.

Nejpůvodnější konfigurace, TRS-80 Model I Level I s katalogovým číslem 26-1001, měla pouze 4 kB operační paměti RAM a 4 kB ROM s interpretem Level I BASIC. Právě tuto variantu lze dnes považovat za zvlášť zajímavou. Mnoho původních počítačů totiž majitelé postupně modernizovali na 16 kB RAM nebo výkonnější Level II BASIC. Nešlo o vylepšení novým počítačem. Level I a Level II jsou dvě verze softwarového vybavení stejného Modelu I, nikoli označení pro samostatný TRS-80 Model II. Ten vznikl později jako zcela jiná a podstatně dražší profesionální konstrukce.

Procesor tvořil osmibitový Zilog Z80, případně kompatibilní čip jiného výrobce, na frekvenci přibližně 1,774 MHz. Paměti byly u první verze malé, ale samotný BASIC se dokázal vejít do pouhých čtyř kilobajtů ROM. Steve Leininger při jeho tvorbě vyšel z Palo Alto Tiny BASICu od Li-Chen Wanga a doplnil práci s obrazovkou, kazetou a čísly s pohyblivou řádovou čárkou. Programování tak bylo možné okamžitě po zapnutí počítače bez potřeby načíst operační systém z diskety. Samozřejmě, prostor pro dlouhé programy byl mizivý. O to pozoruhodnější je, co tehdejší autoři s touto kapacitou dokázali.

Level I BASIC měl vlastní osobitosti, například omezenější práci s řetězci a kratší nabídku příkazů než pozdější Microsoft BASIC Level II. Ten se objevil v roce 1978, zabíral 12 kB ROM a přinesl výrazně bohatší jazyk i možnost provozovat diskový software. Výrobce nabízel přechod na Level II jako placenou servisní úpravu. Stejně tak šlo postupně osadit 16 kB RAM v samotném počítači a s přídavným Expansion Interface dosáhnout celkem 48 kB. Právě rozšiřitelnost způsobila, že mnoho dnes dochovaných Modelů I je technicky mladšími konfiguracemi, i když jejich skříně pocházejí z rané éry.

Samotný počítač se nachází v samostatné skříni s plnohodnotnou klávesnicí. Vedle něj stál dvanáctipalcový monochromatický monitor, v podstatě upravená televizní obrazovka bez přijímací části. Displej zobrazoval 64 znaků na 16 řádcích, některé programy využívaly také rozložení 32 × 16. Velkou předností byla jednoduchá bloková semigrafika 128 × 48 bodů, vytvořená skládáním obdélníkových částí znaků. Nešlo o skutečný volně adresovatelný bitmapový obraz jako u pozdějších grafických počítačů, ale pro tehdejší hry, jednoduché grafy a názorné ukázky programování to stačilo. Původní Model I neměl ani vyhrazený hudební syntetizér. Zvukové triky byly možné přes některá rozšíření a magnetofonové obvody, nikoli prostřednictvím běžného vestavěného herního zvukového čipu.

Programy se standardně ukládaly na kazetový magnetofon. V režimu Level I probíhal přenos rychlostí 250 baudů, kdežto pozdější Level II typicky používal 500 baudů. Z BASICu se pracovalo příkazy CSAVE a CLOAD. Běžný magnetofon měl obrovskou výhodu nízké ceny, ale nahrávání bylo citlivé na úroveň signálu, kvalitu pásky, nastavení přehrávání a stav analogových obvodů. Pro konkrétní rané počítače šlo často o nejnáročnější část celého zprovozňování. Magnetofon tak byl současně nejdostupnějším úložištěm i zdrojem mnoha hodin frustrace.

Do historie TRS-80 patří rovněž úprava kazetového rozhraní označovaná XRX. Tady je ale třeba odlišit dvě věci. Oficiální modifikace XRX a pozdější XRX-III řešily především chybu časování kazetových rutin ve starších verzích ROM Level II při rychlosti 500 baudů. Po načtení hodinového impulzu software příliš brzy reagoval na případný šum. Malá přídavná deska proto vymezovala časové okno, kdy směl datový signál projít. Ve verzi Level II ROM 1.3 byla tato chyba odstraněna přímo softwarově. Původní Level I však používá jiné kazetové rutiny a rychlost 250 baudů. Není tedy technicky správné automaticky tvrdit, že každý neúspěšný CLOAD u počítače Level I způsobil právě chybějící XRX. Moderní projekt RetroStack XRX-III na GitHubu věrně reprodukuje historický modul a slouží také jako výborný dokument dobových servisních zásahů.

Neobvyklou konstrukční vlastností jsou tři stejné pětikolíkové konektory DIN vedle sebe na zadní straně počítače. Jsou označeny Power, Video a Cassette, ale fyzicky do nich lze zasunout stejný typ zástrčky. Omylem zapojený napájecí zdroj do vstupu pro magnetofon nebo obrazu může elektroniku vážně poškodit. Dnes to působí jako nepředstavitelné riziko, tehdy však výrobce použil dostupné konektory bez vzájemného mechanického odlišení. Proto je při uvádění takového stroje do provozu rozumné kabely jednoznačně označit a vše propojit ještě před zapnutím.

English / Anglicky:

Imagine the year 1977. For most people, a personal computer was still an unfamiliar idea, somewhere between scientific equipment and an extraordinarily expensive hobby. Then Radio Shack, a retail chain owned by the American Tandy Corporation, offered a complete system with a proper keyboard, monitor and cassette recorder for $599.95. It was called the TRS-80, and together with the Apple II and Commodore PET it became one of the three symbols of the new generation of mass-marketed home computers introduced that year. We now call it the Model I, but that designation was applied retrospectively when the completely different Model II appeared in 1979. The original TRS-80 became an unexpected commercial hit even though Tandy initially treated it as a considerable gamble.

The machine was officially introduced on 3 August 1977. Its principal designers were Steve Leininger and Don French. Tandy possessed an enormous advantage over many newly established computer companies: a nationwide network of Radio Shack shops. Customers could see the new microcomputer in a familiar retail store, order a system and later return for software and accessories. Demand greatly exceeded expectations, with around ten thousand units reportedly sold during the first month. Waiting times increased, even though programming was still something very few people encountered in everyday life.

The earliest entry-level configuration, the TRS-80 Model I Level I, catalogue number 26-1001, contained just 4 KB of RAM and 4 KB of ROM with the Level I BASIC interpreter. This version is of particular interest today because many owners subsequently upgraded their machines to 16 KB RAM or the much more capable Level II BASIC. Importantly, Level I and Level II are different software configurations of the same Model I, not alternative names for the later TRS-80 Model II. The latter was a separate and considerably more expensive professional computer introduced in 1979.

Processing was handled by an eight-bit Zilog Z80 or a compatible device from another manufacturer, running at approximately 1.774 MHz. Memory was extremely limited, yet the entire BASIC interpreter fitted into only four kilobytes of ROM. Steve Leininger based it on Li-Chen Wang's Palo Alto Tiny BASIC, adding floating-point arithmetic and routines for the keyboard, display and cassette interface. This allowed the machine to start directly into BASIC without loading an operating system from disk. Of course, the amount of space available for a user's program was tiny, which makes the ingenuity of early software authors all the more remarkable.

Level I BASIC had its own peculiarities, including very limited string handling and a much smaller command set than the later Microsoft Level II BASIC. Level II appeared in 1978, required 12 KB of ROM and offered a considerably richer language and the foundation needed for disk-based software. Radio Shack sold the upgrade as a service modification. It was also possible to install 16 KB RAM in the main computer and later reach a total of 48 KB using the optional Expansion Interface. Such possibilities encouraged owners to modernise their Model I machines, meaning that many surviving systems have later electronic configurations even when their cases are from the earliest period.

The computer itself combined the main circuit board and full-stroke keyboard inside one enclosure. Next to it stood a separate twelve-inch monochrome monitor, essentially a modified television display without the conventional receiver circuitry. The standard screen held 64 characters across 16 lines, while some programs used a 32 by 16 arrangement. Its simple block semigraphics offered 128 by 48 addressable elements made from rectangular sections within the text character cells. This was not freely addressable high-resolution bitmap graphics, but it was enough for early games, charts and educational programs. The original Model I had no dedicated musical sound synthesiser. Audio tricks could be produced through certain expansions or cassette circuitry, but there was no conventional built-in sound chip for games.

Programs were normally stored on compact cassette tape. Level I used a recording rate of 250 baud, while the later Level II BASIC conventionally used 500 baud. BASIC provided the CSAVE and CLOAD commands for recording and retrieving programs. An ordinary cassette recorder was inexpensive, but playback could be sensitive to signal level, tape quality, playback adjustment and the condition of the analogue circuitry. With some original machines, cassette loading has become the most difficult part of bringing the computer back into use. What was once the most accessible storage method can now be an endless source of frustration.

The history of the Model I also includes the cassette interface modification commonly known as XRX. An important distinction must be made here. The official XRX and later XRX-III modifications principally addressed a timing bug in early Level II ROM cassette-reading routines operating at 500 baud. After detecting a clock pulse, the firmware responded to noise too early, before the correct moment for the data pulse. A small supplementary circuit restricted the time window during which cassette data could pass. The bug was eventually corrected in software by version 1.3 of the Level II ROM. Original Level I computers, however, use different cassette routines at 250 baud. It would therefore be incorrect to assume automatically that every failure to load a tape on a Level I computer is caused by a missing XRX board. The modern RetroStack XRX-III GitHub project faithfully reproduces the historical circuit and is an excellent reference for these period service modifications.

A particularly unfortunate design choice is the group of three identical five-pin DIN sockets on the rear of the machine. They are labelled Power, Video and Cassette, yet the same physical plug can fit into any of them. Accidentally connecting the power supply to the video or tape socket can seriously damage the electronics. By modern standards the absence of mechanical keying is a striking and potentially disastrous oversight. Owners restoring a Model I should clearly identify the cables and connect them to the correct sockets before applying power.

Technické údaje / Specifications

Výrobce / Manufacturer: Tandy Corporation, prodávaný sítí Radio Shack, USA / Tandy Corporation, sold through Radio Shack stores, USA

Model: Tandy Radio Shack TRS-80 Model I Level I, katalogové číslo 26-1001, můj exemplář pravděpodobně rok 1978 / original 4K Level I, catalog no. 26-1001, my example likely manufactured circa 1978

Rok / Year: 1977

Země / Country: Spojené státy americké / United States of America

Typ / Type: Osmibitový domácí počítač, původní nejranější konfigurace Model I Level I / Eight-bit home computer, original early Model I Level I configuration

CPU: Procesor rodiny Zilog Z80, můj exemplář s čipem od Mosteku a datovacím kódem roku 1977 / Zilog Z80-compatible processor, my example has a Mostek-made CPU with 1977 date code

Takt CPU / CPU clock: 1,774 MHz / 1.774 MHz

RAM: Původní 4 kB RAM zachovány, žádné 16kB ani další rozšíření nemontováno. Model I šlo volitelně rozšířit na 16 kB nebo pomocí Expansion Interface na 48 kB / Original 4 KB RAM preserved, no 16 KB or other memory upgrade installed. Model I supported 16 KB internally and up to 48 KB total with Expansion Interface

ROM: Původní 4 kB ROM s Level I BASIC. Level II BASIC měl samostatnou 12kB ROM, v mém exempláři není / Original 4 KB Level I BASIC ROM. Separate 12 KB Level II BASIC ROM is not fitted to my example

Operační systém / Operating system: Level I BASIC v ROM podle Palo Alto Tiny BASICu. Přímý start do BASICu bez diskového operačního systému, zachováno v původním stavu / Level I BASIC in ROM, descended from Palo Alto Tiny BASIC. Boots directly into BASIC, without a disk operating system, preserved in original configuration

Video / Graphics: Externí originální 12" černobílý monitor Radio Shack 26-1201, text 64 × 16 nebo 32 × 16, bloková semigrafika 128 × 48, bez hardwarové barevné grafiky / Original external 12" Radio Shack 26-1201 monochrome monitor, 64 × 16 or 32 × 16 text, 128 × 48 block semigraphics, no colour graphics

Zvuk / Sound: Bez integrovaného hudebního čipu, zvukové signály pro magnetofon a volitelná zvuková řešení / No integrated sound synthesiser, cassette audio signals and optional sound solutions

Média / Storage: Externí originální magnetofon Realistic CTR-80 rodiny, Level I kazetový přenos 250 baudů, příkazy CLOAD/CSAVE. U mého exempláře CSAVE funguje, CLOAD při posledním testu nenačítal. Diskety vyžadovaly pozdější rozšíření a Level II / Original Realistic CTR-80 family cassette recorder, 250-baud Level I loading, CSAVE works on my machine but CLOAD did not load at last test. Floppy drives required additional hardware and Level II

Rozhraní / Interfaces: Tři shodné 5pinové DIN zásuvky pro napájení, video a magnetofon, navíc 40pinová rozšiřující sběrnice. Záměna napájecího konektoru může počítač poškodit / Three identical 5-pin DIN sockets for power, video and cassette, plus a 40-pin expansion bus. Inserting power into the wrong port can damage the computer

Napájení / Power: Originální externí zdroj s napájecím pětikolíkovým DIN konektorem, počítač vyžaduje více napájecích napětí. Pozor na záměnu stejných DIN zásuvek napájení, videa a magnetofonu / Original external supply via a 5-pin DIN connector, multiple supply rails. Identical DIN connectors for power, display and cassette pose a damage risk

Rozměry / Dimensions: Samostatná klávesnicová systémová jednotka přibližně 419 × 203 × 89 mm, externí monitor s úhlopříčkou 12" / Keyboard and computer unit approximately 419 × 203 × 89 mm, separate 12" monitor

Původní cena / Original price: Původní americká cena kompletní startovací sestavy 4kB Level I s 12" monitorem a kazetovým magnetofonem 599,95 USD v roce 1977 / Original US price $599.95 in 1977 for the complete 4 KB Level I starter set with monitor and cassette recorder

Náš exemplář / Our machine

Česky / Czech:

Tento americký TRS-80 Model I Level I mi do Žatce přivezl kamarád Ján Gúčik z Liberce a věnoval jej do expozice RetroComputer. Na oplátku jsem mu přenechal jeden ze svých tří japonských počítačů CEFUCOM-21. Sestava obsahuje původní dvanáctipalcový monitor a magnetofon Realistic z řady CTR-80. Procesor Mostek nese datování 1977, čipy ROM a štítek monitoru rok 1978.

Po prvním zapnutí se z monitoru ozývalo vysokonapěťové sršení a přes ventilační mřížku byly vidět fialové výboje. Našel jsem tři místa s poškozenou izolací kolem VN transformátoru a vysokonapěťovou část opravil. Počítač jsem také důkladně vyčistil.

Kazetový výstup CSAVE funguje, ale přes CLOAD se programy nenačítají. Tři dny jsem zkoušel kabely, různé úrovně signálu i magnetofon. Na desce bylo přibližně osm ustřižených vodičů a přerušená cesta poblíž LM3900. Cestu jsem opravil, ale načítání z kazety stále nefunguje. Na desce jsou rovněž stopy po starších úpravách. Původní konfiguraci Level I se 4 KB RAM jsem zachoval bez modernizace.

Monitor je po opravě funkční a počítač správně zobrazuje a spouští původní BASIC. 🙂

English / Anglicky:

My friend Ján Gúčik from Liberec brought this American TRS-80 Model I Level I to Žatec and donated it to my RetroComputer exhibition. In return I gave him one of my three Japanese CEFUCOM-21 computers. The set includes the original twelve inch monitor and a Realistic cassette recorder from the CTR-80 family. The Mostek processor bears a 1977 date code, while the ROM chips and monitor label date from 1978.

On the first power up the monitor produced high voltage arcing with purple discharges visible through the ventilation grille. I found three damaged insulation areas near the flyback transformer and repaired the high voltage section. I also thoroughly cleaned the computer.

CSAVE works, but programs cannot be loaded using CLOAD. I spent three days testing cables, signal levels and the cassette recorder. The motherboard had approximately eight cut wires and a broken track near the LM3900. I repaired the track, but cassette loading still does not work. The board also shows traces of older modifications. I preserved the original 4 KB Level I configuration without upgrading it.

The repaired monitor works and the computer displays properly and runs its original BASIC. 🙂

Zdroje / Sources

https://www.trs-80.org/model-1/

https://www.trs-80.com/sub-models-model1.htm

https://oldcomputers.dyndns.org/public/pub/rechner/tandy/catalogs/rsc-3%20computer%20catalog%20%281980%29%28radio%20shack%29.pdf

https://www.trs-80.org/level-1-basic.html

https://www.trs-80.org/level-2-basic/

https://www.trs-80.org/xrx-modification.html

https://github.com/RetroStack/TRS-80-Model-I-XRX-III

https://www.trs-80.com/sub-publications-manuals-hardware-1.htm

https://mattpilz.com/trs-80-model-1-repair-guide/

https://www.trs-80.com/main-emulation-tape-utilities.htm

https://www.trs-80.org/high-resolution-graphics-for-the-trs-80.html

Fotodokumentace / Photo documentation

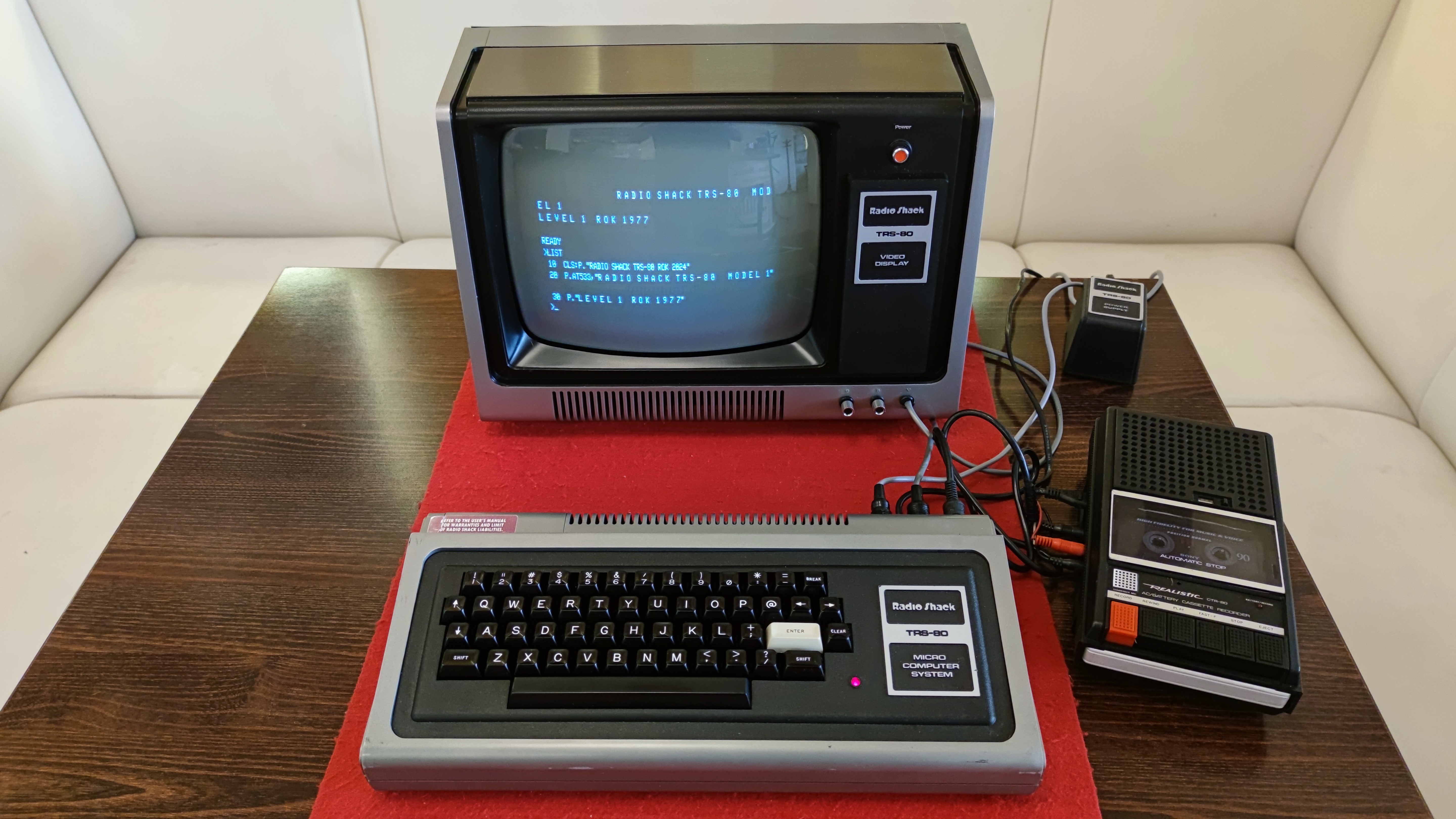

Tandy TRS-80 Model I Level I s původním CRT a kazetovým magnetofonem / Tandy TRS-80 Model I Level I with original CRT and cassette recorder
Tandy TRS-80 Model I s monitorem zobrazujícím BASIC / Tandy TRS-80 Model I with monitor showing BASIC
Boční pohled na původní monitor Tandy s kabelem / Side view of original Tandy monitor with cable
Spodní kryt monitoru TRS-80 Model I se štítkem a větráním / TRS-80 Model I monitor underside with label and ventilation
Levý přední roh TRS-80 Model I a vedle položený magnetofon / Left front corner of TRS-80 Model I with cassette recorder beside it
Boční profil klávesnicové skříně TRS-80 Model I / Side profile of the TRS-80 Model I keyboard enclosure
Detail zadních kulatých konektorů klávesnice TRS-80 Model I / Close-up of TRS-80 Model I rear round connectors
Detail historických výrobních štítků a osvědčení TRS-80 / Detail of period factory labels and approvals on the TRS-80
Základní deska TRS-80 Model I s osazenými paměťovými a logickými obvody / TRS-80 Model I motherboard populated with memory and logic circuits
TRS-80 Model I Level I s monitorem a magnetofonem z bočního úhlu / TRS-80 Model I Level I with monitor and cassette recorder from the side
Šikmý zadní pohled na originální monitor TRS-80 Model I / Angled rear view of the original TRS-80 Model I monitor
Detail textového obrazu na CRT monitoru TRS-80 Model I Level I / Close-up of text on the TRS-80 Model I Level I CRT
Klávesnice Tandy TRS-80 Model I Level I s logem Radio Shack / Tandy TRS-80 Model I Level I keyboard with Radio Shack branding
Detail štítku TRS-80 Model I Level I vedle černých kláves / Close-up of TRS-80 Model I Level I badge beside black keys
Zadní hrana TRS-80 Model I se systémovým konektorem a mřížkou / Rear edge of TRS-80 Model I with system connector and grille
Původní kazetový magnetofon Tandy vedle počítače TRS-80 / Original Tandy cassette recorder next to the TRS-80 computer
Spodní štítek původního TRS-80 Model I a ventilační mřížky / Underside label of original TRS-80 Model I and ventilation grilles
Otevřená klávesnicová skříň TRS-80 Model I s odkrytými obvody / Opened TRS-80 Model I keyboard case with electronics exposed
