Tatung Einstein 256 (TCS-256)

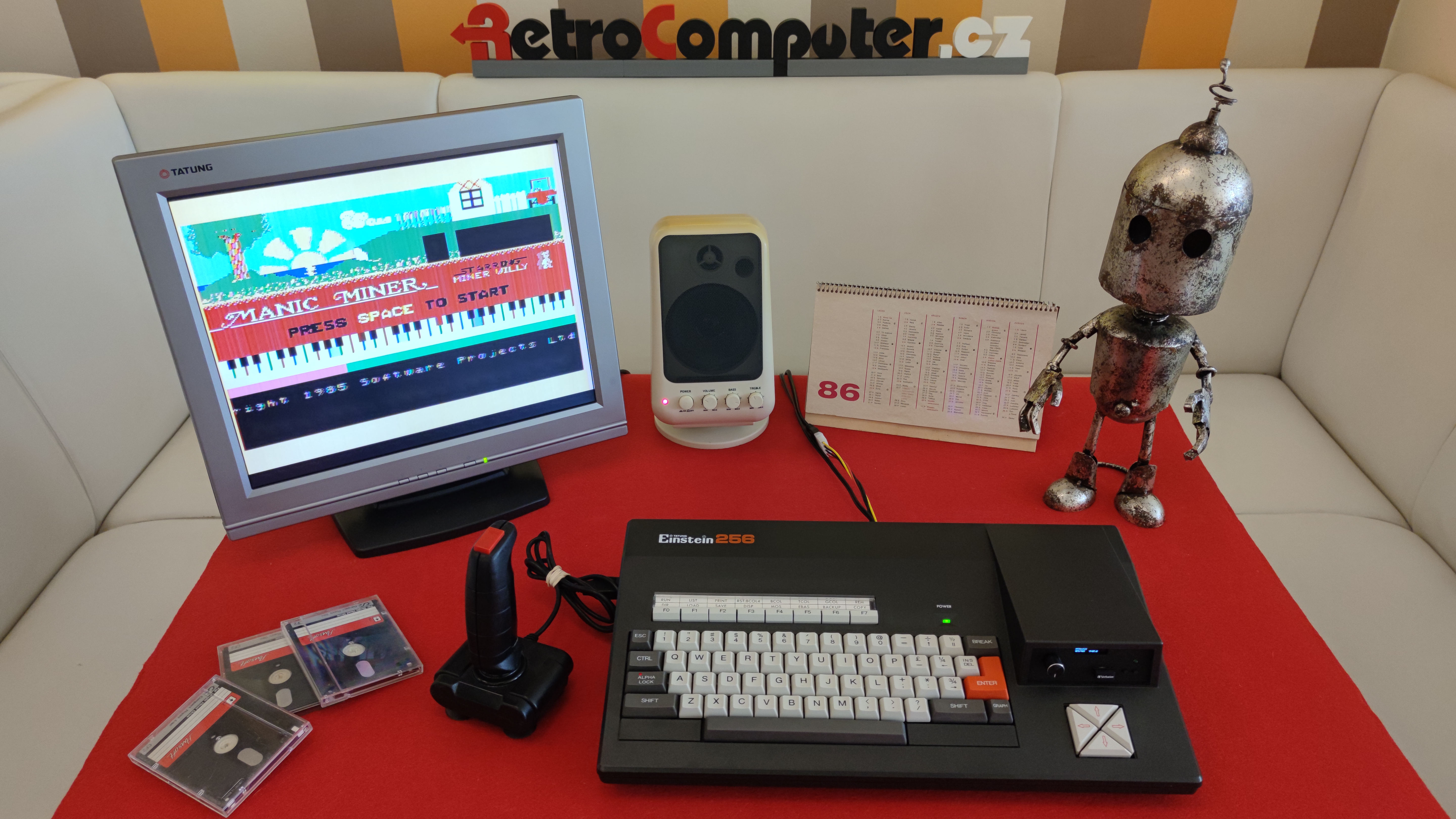

Tatung Einstein 256 TCS-256, britský počítač 1986 se Z80A a Yamaha V9938, můj opravený exemplář s Gotekem / restored British computer from Telford
←
→
Youtube video →

Země / Country:

Anglie / England

Rok / Year:

1986

Česky / Czech:

Tatung Einstein 256 je počítač, který dokáže zaujmout ještě před zapnutím. Černá nízká skříň, plnohodnotná klávesnice a disketová mechanika po pravé straně působí elegantně i po čtyřiceti letech. Ještě zajímavější je ale technika uvnitř. Einstein 256, uváděný také jako TCS-256, byl nástupcem mnohem většího Einsteinu TC-01 z roku 1984. Konstruktéři zachovali procesor Z80 a disketové prostředí, ale zcela přepracovali grafiku, zvětšili paměť a počítač zabalili do modernějšího provedení. A jak ukazuje historie britských softwarových firem, Einstein nebyl jen domácí osmibit, na kterém se hrály hry. Na Einsteinech se také hry pro jiné počítače vyvíjely.

Značka Tatung pochází z Tchaj-wanu, ale počítače Einstein vznikaly v její britské pobočce. Vývoj první generace souvisel s Bradfordem, výroba mimo jiné s Telfordem. První Einstein TC-01 přišel v říjnu 1984 a nabídl procesor Z80A, kvalitní klávesnici a vestavěnou třípalcovou mechaniku. Stál však přibližně 499 liber, tedy tolik, že ho vedle levnějších domácích osmibitů nebylo snadné prodávat. Nový Einstein 256 se připravoval v roce 1985, ale dobové zprávy jej ještě na jaře 1986 popisovaly jako novinku, která se teprve dostává na trh. Rok 1985 se objevuje v řadě internetových databází, pro uvedení nástupce je však vhodnější počítat s rokem 1986.

Přestože nebyl Einstein TC-01 prodejním hitem, získal si mimořádnou oblibu u části britských vývojářů her. Není to legenda bez podkladů. Bývalí programátoři Software Creations popisují, že na Einsteinu používali assembler Mikea Webba a hotový strojový kód přenášeli paralelním rozhraním do ZX Spectra nebo Amstradu CPC, kde jej spouštěli a testovali. Podobně se objevuje v historii vývojových nástrojů společnosti Ocean. To vysvětluje, proč má Tatung ve vzpomínkách profesionálních programátorů mnohem významnější místo než v běžných statistikách prodeje. Občas opakované tvrzení, že na něm vznikla téměř polovina veškerých her pro Spectrum nebo Commodore, ovšem není podloženo souhrnnými čísly. Doložené výpovědi se navíc týkají především původního TC-01, nikoliv automaticky všech exemplářů modelu 256.

Einstein 256 pohání procesor Zilog Z80A taktovaný na 4 MHz. Celkových 256 KB RAM je rozděleno na 64 KB pracovní paměti procesoru a 192 KB videopaměti. Nejde tedy o 256 KB volně přístupných programům Z80, ale o dva odlišné paměťové prostory. Po zavedení systému EDOS zbývalo z pracovní části přibližně 56 KB pro uživatelský program. V šestnáctikilobajtové ROM se nachází monitor MOS a pomocné rutiny, přičemž bylo možné kapacitu ROM rozšířit na 32 KB. Samotný operační systém a BASIC se běžně načítají z diskety.

Hlavní novinkou byl obrazový procesor Yamaha V9938, který známe rovněž z počítačů MSX2. Tatung díky němu zvládal až 512 × 424 obrazových bodů, třicet dva hardwarových spritů s omezením osmi na jednom řádku a paletu 512 barev. V grafických režimech bylo možné zobrazovat různé počty barev současně, včetně režimu s 256 barvami, zatímco pro běžnou práci s paletou se vybíralo šestnáct odstínů. Výsledný obraz závisel na zvoleném režimu a programování čipu. Vestavěný EBASIC zpřístupňoval textové režimy 32, 40, 64 a 80 sloupců a grafiku do 512 × 192 bodů, vyšší možnosti vyžadovaly přímou práci s grafickým procesorem. Yamaha V9938 ovšem sama o sobě neznamená, že je Einstein 256 softwarově kompatibilní s MSX2.

Zvuk měl na starosti tříhlasý generátor AY-3-8910 s šumovým kanálem. Tatung nabídl stereofonní výstup pro sluchátka, na němž mohly být tři zvukové kanály rozděleny mezi levou, pravou a středovou složku. Standardní britská sestava se dodávala se čtrnáctipalcovým barevným monitorem, ve kterém byl nejen reproduktor, ale také napájecí zdroj počítače. Z monitoru vedl do Einsteinu společný kabel pro obraz, zvuk a napájení. Pro připojení k běžnému televizoru nebo kompozitnímu monitoru se prodával samostatný adaptér, který napájení také zajišťoval. Dnes může být právě absence původního monitoru či adaptéru jednou z největších překážek při oživování.

V původní skříni pracovala jedna třípalcová disketová mechanika Matsushita EME-150, známá také pod značkou Panasonic. Disketa nabízela přibližně 188 KB na jednu naformátovanou stranu. Při práci s druhou stranou bylo nutné disketu otočit a druhou jednotku bylo možné doplnit externě. O řadič se staral obvod Western Digital WD1770. K dispozici byl sériový port RS-232C, tiskárnové rozhraní Centronics, dva digitální joysticky, magnetofonový vstup pouze pro čtení a rozhraní VAMP pro obraz, myš a světelné pero. Některé logické porty se sdílely prostřednictvím stejných fyzických konektorů, takže napojení periferií bylo o něco neobvyklejší než u běžného osmibitu.

Diskový operační systém EDOS navazoval na Tatung/Xtal DOS 1.31 používaný s TC-01 a dokázal provozovat řadu programů kompatibilních s CP/M. Vývojáři jej vytvořili s důrazem na srozumitelné příkazy a chybová hlášení. Rozšířený EBASIC vycházel z Xtal BASICu 4, přidal přes 198 příkazů a funkcí a podporoval grafiku, zvuk, soubory i sériový port. Na původním Master Discu se dodávaly oba systémy, utility, demonstrační programy a pět her. Právě spojení pokročilého obrazového čipu, velké paměti a diskového softwaru činí z Einsteinu 256 technicky mnohem zajímavější stroj, než by naznačovala jeho dnešní vzácnost. Na masovém trhu ovšem nastupovaly levné šestnáctibity a Tatung už se mezi zavedenými platformami výrazně neprosadil.

English / Anglicky:

The Tatung Einstein 256 is a computer that attracts attention even before it is switched on. Its low black enclosure, full-size keyboard and floppy drive on the right still look elegant four decades later. The hardware inside is equally interesting. Also known as the TCS-256, this was the successor to the much larger Einstein TC-01 of 1984. Tatung retained the Z80 processor and disk-based software environment but redesigned the video system, dramatically expanded memory and gave the machine a more compact appearance. Its history also has a connection with professional video game development. Einsteins were not merely used to play games, programmers used them to create software for other computers.

Tatung was a Taiwanese company, but the Einstein computers were developed by its British operation. Work on the first generation was associated with Bradford, while production included facilities in Telford. The original TC-01 arrived in October 1984 with a Z80A, a good keyboard and a built-in three-inch floppy drive. At approximately 499 pounds it was expensive beside the popular home computers of the day. Development of its successor was already under way in 1985, although contemporary reports from spring 1986 still described the Einstein 256 as a new machine only approaching the market. Some later reference databases give 1985 as its year, but 1986 is a more useful date for commercial introduction.

The first Einstein did not become a major commercial hit, yet it gained considerable respect among British game developers. This is supported by first-hand accounts, not merely a collector's legend. Former Software Creations programmers describe using Mike Webb's assembler on an Einstein and transferring assembled machine code over a parallel connection to a ZX Spectrum or Amstrad CPC for testing. Einstein-based development equipment also appears in the history of Ocean Software. That helps explain why the computer has a much greater reputation among professional programmers than its sales figures might suggest. A claim sometimes repeated online is that almost half of all Spectrum or Commodore games were created on Einsteins, but there is no reliable production-wide statistic supporting such a percentage. Importantly, most directly documented examples refer to the earlier TC-01, not necessarily the later 256.

The Einstein 256 uses a Zilog Z80A processor running at 4 MHz. Its total of 256 KB RAM is divided into 64 KB of system memory available to the processor and 192 KB reserved for video. The number in the computer's name must therefore not be interpreted as 256 KB of ordinary program memory. With EDOS loaded, approximately 56 KB remained for application code. A 16 KB ROM contained the MOS monitor and supporting utilities, with provision for expansion to 32 KB. The main disk operating system and BASIC interpreter were normally loaded from removable media rather than being permanently resident in ROM.

Its most conspicuous technical improvement was the Yamaha V9938 display processor, a component also found in the MSX2 family. The computer could display resolutions as high as 512 × 424 pixels and supported thirty-two hardware sprites, subject to a maximum of eight on a single scan line. Its palette contained 512 possible colours. Depending on the graphics mode, programmers could select sixteen colours from the palette or use a mode displaying up to 256 colours simultaneously. These facilities required the appropriate programming of the display chip. The supplied EBASIC provided text modes of 32, 40, 64 and 80 columns and graphics up to 512 × 192 pixels. Higher-resolution functions required lower-level access to the video hardware. Sharing the V9938 did not make the Einstein 256 software compatible with MSX2 computers.

Sound came from an AY-3-8910 family programmable sound generator with three tone voices and noise. Tatung also supplied a stereo headphone socket capable of routing its three channels between the left, right and centre positions. In Britain, the standard Einstein 256 package included a specially designed fourteen-inch colour monitor containing both the computer's power supply and a loudspeaker. Video, audio and power travelled together through a single connection. Customers wishing to use a domestic television or composite monitor could purchase a separate television adapter, which also provided power. Today a surviving Einstein without that monitor or adapter poses a practical restoration challenge, since it cannot simply be plugged into an ordinary mains cable.

The standard internal floppy drive was a three-inch Matsushita EME-150, also commonly associated with the Panasonic name. Each formatted side of a disk held approximately 188 KB and the disk had to be physically turned over to use its second side. A second drive could be attached externally but could not simply be fitted inside the small case. The floppy controller was a Western Digital WD1770. Other interfaces included RS-232C serial communications, a Centronics printer port, two digital joysticks, a read-only cassette input and a VAMP interface for video, mouse and light pen functions. Some logical interfaces shared the same physical connectors, a distinctive characteristic of the Einstein 256 design.

EDOS was developed from the Tatung/Xtal DOS 1.31 environment used on the TC-01 and could run many programs intended for CP/M. The design emphasised straightforward commands and useful error messages. EBASIC was an extensive development of Xtal BASIC 4, adding more than 198 commands and functions for graphics, sound, files and serial communications. The supplied Master Disk contained EDOS, EBASIC, utilities, demonstrations and five games. These capabilities made the Einstein 256 a sophisticated disk-based eight-bit system. Its commercial impact was limited as the market shifted toward increasingly affordable sixteen-bit computers, yet the machine remains a fascinating example of British computer engineering and the distinctive technology Tatung was developing near the end of the home computer boom.

Technické údaje / Specifications

Výrobce / Manufacturer: Tatung (UK) Ltd., britská pobočka společnosti Tatung, výroba spojena s Telfordem / Tatung (UK) Ltd., British Tatung subsidiary, manufacturing associated with Telford

Model: Einstein 256 (TCS-256)

Rok / Year: 1986

Země / Country: Anglie / England

Typ / Type: Pokročilý britský osmibitový osobní počítač se Z80A, disketovým systémem a grafikou V9938 / Advanced British Z80A eight-bit personal computer with floppy system and V9938 graphics

CPU: Zilog Z80A, doplňkové obvody WD1770 a 8251A / Zilog Z80A with WD1770 floppy and 8251A serial controllers

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: 256 KB celkem: 64 KB RAM procesoru a 192 KB VRAM. V mém exempláři vyměněno osm vadných NEC D41464 (64K × 4 bity) / 256 KB total: 64 KB CPU RAM and 192 KB VRAM. All eight faulty NEC D41464 (64K × 4-bit) chips replaced in my machine

ROM: 16 KB ROM s monitorem MOS a pomocnými utilitami, možnost rozšířit na 32 KB / 16 KB ROM with MOS monitor and utilities, expandable to 32 KB

Operační systém / Operating system: EDOS kompatibilní s Xtal DOS a řadou programů CP/M, EBASIC přes 198 příkazů, vše na systémové disketě nebo Goteku / EDOS compatible with Xtal DOS and many CP/M programs, EBASIC with over 198 commands, loaded from system disk or Gotek

Video / Graphics: Yamaha V9938, až 512 × 424 bodů, 512barevná paleta, v režimu 7 až 256 současně, 32 spritů a 8 na řádku, z EBASICu do 512 × 192 / Yamaha V9938, up to 512 × 424, 512-colour palette, up to 256 at once in mode 7, 32 sprites and 8 per line, EBASIC up to 512 × 192

Zvuk / Sound: Tři tónové kanály AY-3-8910 a šum, stereo výstup pro sluchátka, původní reproduktor v monitoru / AY-3-8910 three tone channels plus noise, stereo headphone output, original speaker in matching monitor

Média / Storage: Původně interní 3" Matsushita EME-150 (188 KB na formátovanou stranu), v mé sestavě Gotek FlashFloppy jako A: s redukcí 26pin na 34pin / Originally 3" Matsushita EME-150 (188 KB formatted per side), my computer uses Gotek FlashFloppy as drive A: with 26-to-34-pin adapter

Rozhraní / Interfaces: RS-232C, Centronics, dva joysticky se sdílenými dalšími funkcemi, magnetofonový vstup pro čtení, VAMP (video, myš, světelné pero), společný DIN pro napájení, video a audio / RS-232C, Centronics, dual joystick connectors sharing other port functions, read-only cassette, VAMP for video/mouse/light pen, combined DIN for power/video/audio

Napájení / Power: Originálně napájení z odpovídajícího 14" monitoru nebo TV adaptéru, můj exemplář používá vlastnoručně vyrobené 5 V a 12 V napájení přes osmipinový DIN / Originally powered by matching 14" monitor or television adapter, my machine uses custom 5 V and 12 V power over eight-pin DIN

Původní cena / Original price: Cena podle britského balení s monitorem a diskovou výbavou, přesná úvodní cena modelu 256 není doložena / Price depended on British monitor and disk package, exact introductory 256 price not reliably established

Náš exemplář / Our machine

Česky / Czech:

Einstein 256 jsem sháněl hodně dlouho. Nakonec se objevil v anglickém Telfordu, ale prodejce původní sestavu rozebral a prodával po jednotlivých částech. Počítač měl klávesnici a vadnou základní desku, jenže chyběla třípalcová mechanika, její držáky, šroubky, kabely i původní napájení. Cena mě přesto přesvědčila. Celkem mě vyšel přibližně na 442 liber včetně cla, další 30 liber jsem zaplatil za držáky a kabely ke Goteku, které prodával tentýž člověk. Balík byl navíc zabalený tak mizerně, že po vybalení několik krytek kláves vyskočilo. Naštěstí přežily citlivé páskové přívody membránové klávesnice, které by se dnes nahrazovaly opravdu obtížně.

Protože jsem neměl původní monitor, který Tatungu dodával i napájení, našel jsem schéma osmipinového DIN konektoru a vyrobil vlastní napájecí přívod s větvemi 5 V a 12 V. Do stejného konektoru jsem připojil kompozitní video a zvuk. RGB výstup zůstal zatím nevyužitý. Po prvním zapnutí se objevila jen černá obrazovka. Na základní desce se silně zahřívalo všech osm pamětí NEC D41464. Vyndal jsem je z patic, otestoval svým testerem DRAM a všech osm bylo vadných. Mám podezření, že někdo dříve při zkoušení napájení prohodil větve 5 V a 12 V, ale to je pouze moje domněnka. Z vlastních zásob jsem osadil novou sadu DRAM a počítač hned naběhl.

Místo původní třípalcové mechaniky jsem namontoval Gotek s firmwarem FlashFloppy. Vytiskl jsem pro něj nový přední panel a zadní držák, použil redukci z 26pinového konektoru na standardní 34pinový a jednotku nastavil jako A:. Na USB flash disk jsem nahrál EDOS, EBASIC a hry. Všechno funguje. Einstein 256 nemá hlavní vypínač ani běžné hardwarové tlačítko RESET. Doplnil jsem proto malé tlačítko na zadní stranu skříně, které přivede vstup /RESET procesoru Z80 na zem. Nakonec jsem za 329 Kč (přibližně 14 €) včetně dopravy pořídil na Aukru funkční sedmnáctipalcový LCD monitor Tatung. Není to původní čtrnáctipalcový monitor s napájecím zdrojem, ale alespoň se na něm krásně vyjímá stejné jméno výrobce. 🙂

English / Anglicky:

I had been looking for an Einstein 256 for a long time before one finally appeared in Telford, England. Unfortunately, the seller had dismantled the complete system and was offering its original parts separately. The machine came with its keyboard and faulty motherboard, but without its three-inch floppy drive, mounting hardware, cables or original power arrangement. The price was attractive enough to proceed. The computer cost me approximately 442 pounds including customs charges, and I paid another 30 pounds for the drive brackets and cables, which the same seller had listed separately. The parcel was extremely badly packed and several keycaps had come loose during shipping. Fortunately, the delicate ribbon connectors on the membrane keyboard survived, which mattered a great deal because replacements for this rare machine are not easily available.

Without the original monitor that also powered the computer, I had to build my own supply connection. Using the eight-pin DIN connector schematic, I wired 5 V and 12 V supplies along with composite video and audio. RGB was available, but composite video was perfectly adequate for the first test. The screen remained black. All eight NEC D41464 DRAM chips on the motherboard were becoming unusually hot. I removed them from their sockets and checked them with my DRAM tester, every one failed. My suspicion is that a previous owner may have reversed the 5 V and 12 V connections while trying an alternative power supply, although I cannot prove this. I installed a replacement set of DRAM chips from my own spares and the computer immediately booted.

I decided to fit a Gotek running FlashFloppy rather than find another ageing three-inch floppy drive. I 3D printed a new front panel and rear mounting bracket, fitted an adapter from the original 26-pin floppy connector to the standard 34-pin interface, and configured the Gotek as drive A:. I copied EDOS, EBASIC and games onto a USB flash drive, and everything worked. Another curiosity is that the Einstein 256 has no ordinary power switch or hardware RESET button. I added a small reset button at the rear of the enclosure, connecting the Z80's /RESET input to ground. Finally, by chance I found a working seventeen-inch Tatung LCD monitor on a Czech auction site for 329 Czech crowns including delivery. It is not the original fourteen-inch display with its built-in power supply, but at least it carries the same manufacturer's name. 🙂

Zdroje / Sources

https://www.tatungeinstein.co.uk/front/256.htm

https://tatung-forum.co.uk/viewtopic.php?t=157

https://www.tatungbytes.co.uk/publishers/tatung-limited

https://nosher.net/archives/computers/adve_060

https://retroisle.com/pubspotlight.php?n=Ocean+Software+Ltd

https://www.tatungbytes.co.uk/

Fotodokumentace / Photo documentation



Tatung Einstein 256 s CRT monitorem a hrou na obrazovce / Tatung Einstein 256 with CRT monitor displaying a game
Šikmý pohled na funkční Tatung Einstein 256 s programem na CRT / Angled view of working Tatung Einstein 256 with software on its CRT
Čelní pohled na skříň Tatung Einstein 256 s klávesnicí a disketovkou / Front view of Tatung Einstein 256 showing keyboard and floppy drive
Pohled shora na Tatung Einstein 256 s oranžovými funkčními klávesami / Overhead view of Tatung Einstein 256 and orange function keys
Pravá část skříně Tatung Einstein 256 s vestavěnou mechanikou / Right side of Tatung Einstein 256 showing the integrated drive
Zadní hrana Tatung Einstein 256 s rozhraními a větráním / Rear of Tatung Einstein 256 with interface sockets and vents
Spodní kryt Tatung Einstein 256 s nožkami a šrouby / Underside of Tatung Einstein 256 with feet and screws
Porovnání dvou verzí Tatung Einstein s odlišnými skříněmi / Comparison of two Tatung Einstein versions with different enclosures
Detail základní desky Tatung Einstein 256 s integrovanými obvody / Close-up of Tatung Einstein 256 motherboard and chips
Tatung Einstein 256 na červeném stole s joystickem a monitorem / Tatung Einstein 256 on a red table with joystick and monitor
Tatung Einstein 256 s připojeným monitorem a příslušenstvím z boku / Side view of Tatung Einstein 256 with connected monitor and accessories
Detail ovládacího panelu a konektoru na skříni Tatung Einstein 256 / Close-up of controls and connector on Tatung Einstein 256 casing
Pravý přední profil Tatung Einstein 256 na červené podložce / Front right profile of Tatung Einstein 256 on red felt
Detail loga Einstein 256 na horním krytu počítače / Close-up of Einstein 256 logo on the top cover
Detail výrobního štítku a konektoru Tatung Einstein 256 / Close-up of Tatung Einstein 256 factory label and connector
Tatung Einstein 256 vedle původního Einstein TC-01 na červeném stole / Tatung Einstein 256 alongside the original Einstein TC-01 on a red table
Základní deska Tatung Einstein 256 vyjmutá při servisní kontrole / Tatung Einstein 256 motherboard removed during servicing
Otevřený Tatung Einstein 256 s elektronikou a připojenými kabely / Opened Tatung Einstein 256 with electronics and connected cables
