Tesla CM 7202 (SM 7202)

Tesla CM 7202 (SM 7202), původní československý alfanumerický videoterminál SMEP vyrobený Teslou Orava / Tesla CM 7202 (SM 7202), original Czechoslovak SMEP alphanumeric video terminal manufactured by Tesla Orava
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1979

Česky / Czech:

Tesla CM 7202, označovaný také jako SM 7202, je československý alfanumerický videoterminál vyvinutý ve VVL Žilina pro program SMEP, tedy Systém malých elektronických počítačů. V září 1978 úspěšně absolvoval mezinárodní zkoušky a sériová výroba v Tesle Orava v Nižné začala v roce 1979. Obrazovky pocházely z Tesly Rožnov. Terminál sloužil ke komunikaci obsluhy s minipočítačem nebo průmyslovým řídicím systémem. Nejde o samostatný osobní počítač.

Na obrazovce zobrazoval 24 řádků po 80 znacích, celkem tedy 1 920 znakových pozic. Původní provedení pracovalo s pevnou logikou, nikoli s vlastním mikroprocesorem. Znaková sada měla 96 znaků včetně latinky, číslic, symbolů a azbuky. Obsluha mohla psát, opravovat a posouvat text. Oproti dálnopisu byla práce tišší, rychlejší a pohodlnější. Terminál podporoval místní paralelní rozhraní IRPR s přenosem až 150 kB/s a sériové IRPS nebo CCITT V.24 s rychlostí do 9 600 Bd. K dispozici byly režimy LOCAL, ON LINE, SEND a LOCAL COPY. Pro papírový výstup bylo možné připojit vhodnou mozaikovou tiskárnu.

Terminály tohoto typu se používaly v průmyslu, administrativě a dalších odborných provozech. Mohly spolupracovat také se stavebnicovými počítači SAPI 1 přes příslušné sériové rozhraní a vhodný software. Pozdější verze CM 7202 M.1 a M.2 používaly jinak řešenou elektroniku, proto nelze jejich procesory nebo velikosti pamětí automaticky přisuzovat původnímu modelu.

Dobová dokumentace uvádí pro terminál paměť obrazovky o velikosti 1 920 bajtů, tedy právě jeden bajt pro každou z 80 × 24 znakových pozic. Znaková sada obsahovala i 31 znaků azbuky. Sériová komunikace umožňovala plný i poloviční duplex a rychlosti od 100 do 9 600 Bd. Jako tiskové příslušenství se uváděla mozaiková tiskárna EC 7181, na kterou bylo možné přenést obsah obrazovky. Technické podmínky rovněž počítaly se zvýšenou odolností při provozu v různých klimatických podmínkách.

English / Anglicky:

The Tesla CM 7202, also known as the SM 7202, is a Czechoslovak alphanumeric video terminal developed at VVL Žilina for the SMEP programme, the System of Small Electronic Computers. It passed international tests in September 1978 and production began at Tesla Orava in Nižná in 1979. The picture tubes were supplied by Tesla Rožnov. The terminal provided communication between an operator and a minicomputer or industrial control system. It was not a standalone personal computer.

Its monochrome display showed 24 lines of 80 characters, giving a total of 1,920 character positions. The original design used dedicated logic rather than its own microprocessor. The 96-character set included Latin letters, numerals, symbols and Cyrillic characters. Users could enter, edit and scroll text. Compared with a traditional teleprinter, operation was quieter and faster. The terminal supported the local IRPR parallel interface at up to 150 kB/s and serial IRPS or CCITT V.24 connections at speeds up to 9,600 baud. Available operating modes included LOCAL, ON LINE, SEND and LOCAL COPY. A suitable dot matrix printer could provide a paper copy of the display.

Terminals of this kind were used in industry, administration and other professional settings. With the appropriate serial interface and software they could also work with SAPI 1 modular computers. Later CM 7202 M.1 and M.2 models used substantially different electronics, so their processor and memory specifications should not be attributed to the original version.

Period documentation specifies a screen memory of 1,920 bytes, one byte for each position on the 80 × 24 character display. The character set included 31 Cyrillic letters. Serial communication supported both full and half duplex at selectable speeds from 100 to 9,600 baud. The EC 7181 dot-matrix printer was offered as a peripheral for making a paper copy of the displayed information. The specification also emphasised increased tolerance of different climatic operating conditions.

Technické údaje / Specifications

Výrobce / Manufacturer: Tesla Orava, závod Nižná, Československo, vývoj VVL Žilina / Tesla Orava, Nižná plant, Czechoslovakia, development by VVL Žilina

Model: CM 7202 (SM 7202)

Rok / Year: 1979

Země / Country: Československo / Czechoslovakia

Typ / Type: Alfanumerický videoterminál SMEP, samostatné vstupní a výstupní zařízení k hostitelskému počítači / SMEP alphanumeric video terminal, separate input/output device for a host computer

CPU: Původní CM 7202 používá pevnou logiku bez vlastního mikroprocesoru / The original CM 7202 uses fixed logic with no separate microprocessor

Takt CPU / CPU clock: Neuvádí se, původní provedení nemá samostatný CPU / Not applicable, the original model has no dedicated CPU

RAM: Znaková paměť pro 1 920 pozic, nikoli 1 920 kB RAM / Character memory for 1,920 positions, not 1,920 kB of RAM

ROM: Znakový generátor a řídicí logika, bez operačního systému osobního počítače / Character generator and control logic, no personal computer operating system

Operační systém / Operating system: Bez vlastního operačního systému PC, režimy LOCAL, ON LINE, SEND a LOCAL COPY. Spojení se SAPI 1 přes DSM-1 a vhodný software. / No PC operating system, LOCAL, ON LINE, SEND and LOCAL COPY modes. Connection to SAPI 1 via DSM-1 and suitable software.

Video / Graphics: Monochromatická obrazovka s úhlopříčkou přibližně 31 cm, text 80 × 24 znaků, celkem 1 920 znakových pozic / Monochrome screen approximately 31 cm diagonal, 80 × 24 text, 1,920 character positions

Zvuk / Sound: Bez hudebního zvukového obvodu, zařízení slouží k textové komunikaci / No music or sound chip, this terminal is intended for text communications

Média / Storage: Terminál nemá vlastní diskové úložiště, pracuje s připojeným počítačem / The terminal has no local disk storage and operates with a connected host computer

Rozhraní / Interfaces: Paralelní IRPR až 150 kB/s, sériové IRPS a CCITT V.24 s rychlostí 100 až 9 600 Bd podle nastavení, možnost připojení tiskárny / IRPR parallel up to 150 kB/s, serial IRPS and CCITT V.24 at 100 to 9,600 baud depending on settings, optional printer connection

Napájení / Power: Napájení ze sítě, příkon přibližně 160 VA podle dobové dokumentace / Mains supply, approximately 160 VA consumption according to period documentation

Původní cena / Original price: Původní pořizovací cena tohoto terminálu není doložena. / Original purchase price of this terminal has not been documented.

Náš exemplář / Our machine

Česky / Czech:

Můj Tesla SM 7202 je původní nepoužitá úloženka z roku 1987, dokonce se zachovaným záručním listem. Na podobných nálezech mám nejraději právě to, že se dochovaly nejen samotné přístroje, ale i kus jejich původní dokumentace. Terminál pochází z doby, kdy sloužil jako obrazovka a klávesnice k podstatně větším počítačům, nikoli jako samostatné domácí PC.

Je to pořádný macek. Při manipulaci jsem uváděl hmotnost kolem 40 kilogramů, takže vytáhnout ho na stůl, otevřít a nafotit vnitřní elektroniku není zrovna práce na pět minut. 🙂 Na přiložených fotografiích jsou také velké zásuvné desky se součástkami československé výroby. Čtyři z nich jsem nafotil vedle sebe, aby bylo vidět, kolik elektroniky se tehdy ukrývalo za obyčejným textovým obrazem.

Zajímá mě i spojení se SAPI 1, který mám ve sbírce také. Terminál SM 7202 se k němu dal připojit přes sériovou desku DSM-1 při použití odpovídajícího programového vybavení, například varianty MIKOS 5.0/T. Vedle sebe tak představují dvě části tehdejší výpočetní techniky. Vlastní počítač a pracoviště, na kterém s ním člověk komunikoval.

English / Anglicky:

My Tesla SM 7202 is an unused unit kept in storage since 1987, complete with its original warranty card. I particularly like finds like this because not only has the equipment survived, but so has some of its original paperwork. The terminal comes from an era when it served as the screen and keyboard for a much larger computer rather than operating as a home PC in its own right.

It is a substantial machine. I described my unit as weighing around 40 kilograms, so lifting it onto a workbench, opening it and photographing the electronics is hardly a five-minute job. 🙂 The photographs also show its large plug-in circuit boards, fitted with period Czechoslovak components. I arranged four of the boards side by side to illustrate just how much electronics was needed to display what looks like a simple text screen.

I am also interested in its connection to the SAPI 1, another machine in my collection. With a DSM-1 serial board and suitable software, such as the MIKOS 5.0/T variant, a SAPI 1 could use this type of terminal. Together they show two parts of the same computing system, the computer itself and the operator's workstation.

Zdroje / Sources

https://www.atpjournal.sk/rubriky/prehladove-clanky/pamatnica-k-50.-vyrociu-vzniku-vuvt-v-ziline-8.html?page_id=27971

https://martin.hinner.info/iccmap/cz/info/cm_7202.html

https://kormus.cz/mvt/pocitace/sm_7202.php

https://vystava.sav.sk/smep/

https://vystava.sav.sk/wp-content/uploads/SMEP.pdf

https://lisovy.cz/mvt/pocitace/sm_7202.php

Fotodokumentace / Photo documentation

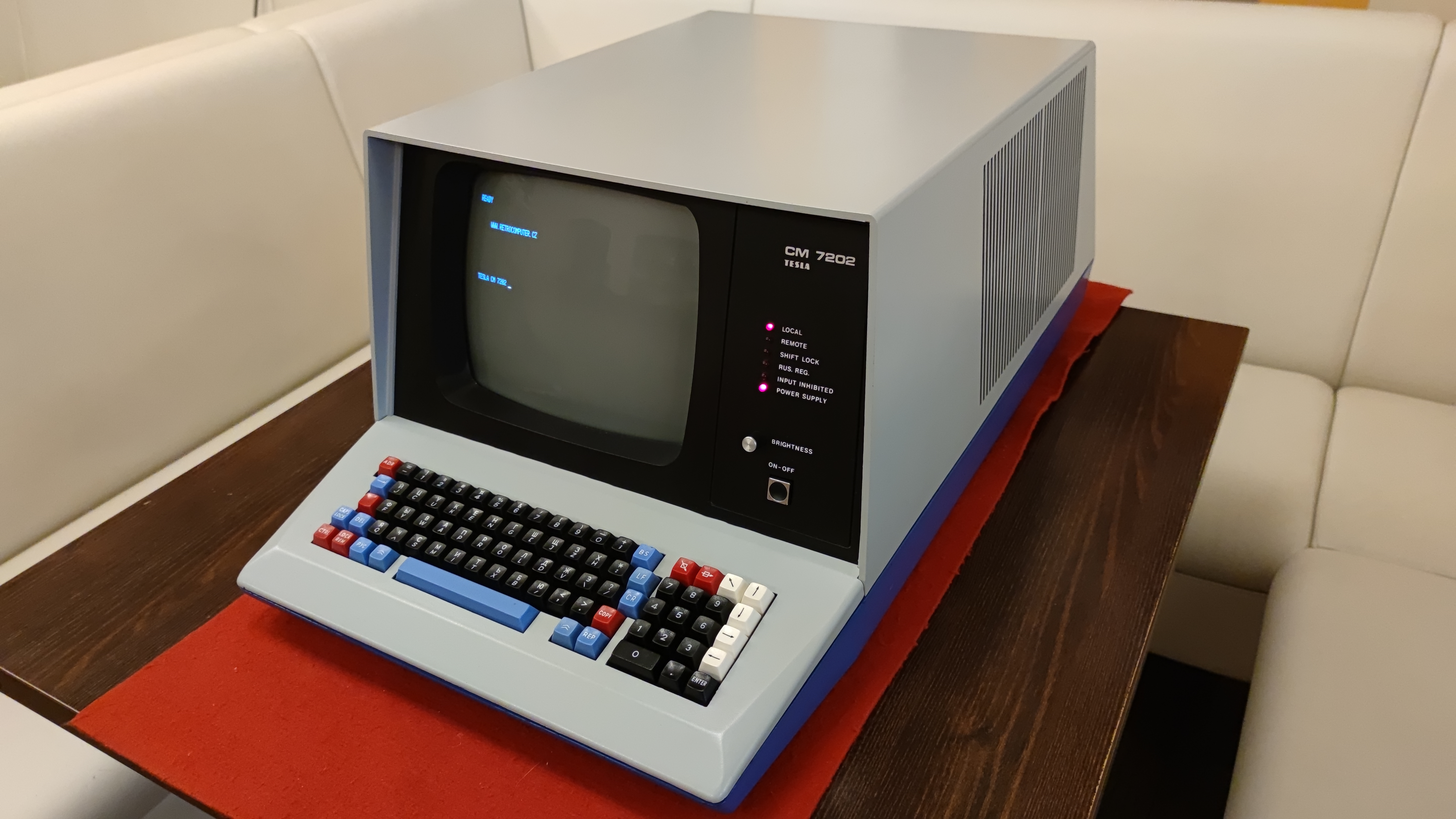

Tesla CM 7202 a SM 7202, československý počítač s vestavěným CRT displejem a klávesnicí / Tesla CM 7202 a SM 7202, Czechoslovak computer with built-in CRT and keyboard
Tesla CM 7202 a SM 7202, detail původního monitoru, klávesnice a ovládacího panelu / Tesla CM 7202 a SM 7202, close-up of original monitor keyboard and control panel
Tesla CM 7202 a SM 7202, zadní strana kovového šasi s průduchy / Tesla CM 7202 a SM 7202, rear of metal chassis with ventilation openings
Tesla CM 7202 a SM 7202, odkrytá klávesnice s viditelnou vnitřní mechanikou / Tesla CM 7202 a SM 7202, exposed keyboard with visible internal mechanism
Tesla CM 7202 a SM 7202, boční pohled na rozebranou elektroniku a CRT monitor / Tesla CM 7202 a SM 7202, side view of dismantled electronics and CRT monitor
Tesla CM 7202 a SM 7202, zadní pohled na otevřenou konstrukci a napájecí systém / Tesla CM 7202 a SM 7202, rear view of opened construction and power system
Tesla CM 7202 a SM 7202, vnitřní kovový rám se zásuvnými deskami / Tesla CM 7202 a SM 7202, internal metal frame with plug-in circuit boards
Tesla CM 7202 a SM 7202, zadní zelená deska s vodiči a napájecími součástmi / Tesla CM 7202 a SM 7202, rear green board with wiring and power components
Tesla CM 7202 a SM 7202, detail další původní výměnné elektronické desky / Tesla CM 7202 a SM 7202, detail of another original removable circuit board
Tesla CM 7202 a SM 7202, čelní pohled na systém s černým monitorem a barevnými klávesami / Tesla CM 7202 a SM 7202, front view of system with black display and coloured keys
Tesla CM 7202 a SM 7202, boční pohled na kovovou skříň s ventilačními otvory / Tesla CM 7202 a SM 7202, side view of metal enclosure with ventilation slots
Tesla CM 7202 a SM 7202, původní barevně odlišená klávesnice počítače Tesla / Tesla CM 7202 a SM 7202, original colour coded keyboard of Tesla computer
Tesla CM 7202 a SM 7202, otevřená skříň počítače se zásuvnými elektronickými moduly / Tesla CM 7202 a SM 7202, opened computer case showing plug-in electronics
Tesla CM 7202 a SM 7202, čelní pohled na monitor a odkryté desky elektroniky / Tesla CM 7202 a SM 7202, front view of monitor and exposed circuit boards
Tesla CM 7202 a SM 7202, detail interních vodičů a zapojených modulů / Tesla CM 7202 a SM 7202, close-up of internal wires and installed modules
Tesla CM 7202 a SM 7202, řada prázdných slotů na modulové sběrnici / Tesla CM 7202 a SM 7202, row of empty slots on modular backplane
Tesla CM 7202 a SM 7202, samostatná vyjmutá deska plošných spojů / Tesla CM 7202 a SM 7202, separate removed printed circuit board
Tesla CM 7202 a SM 7202, několik demontovaných modulů Tesla rozložených na stole / Tesla CM 7202 a SM 7202, several removed Tesla modules laid out on table
