Ondra SPO 186 (Tesla)

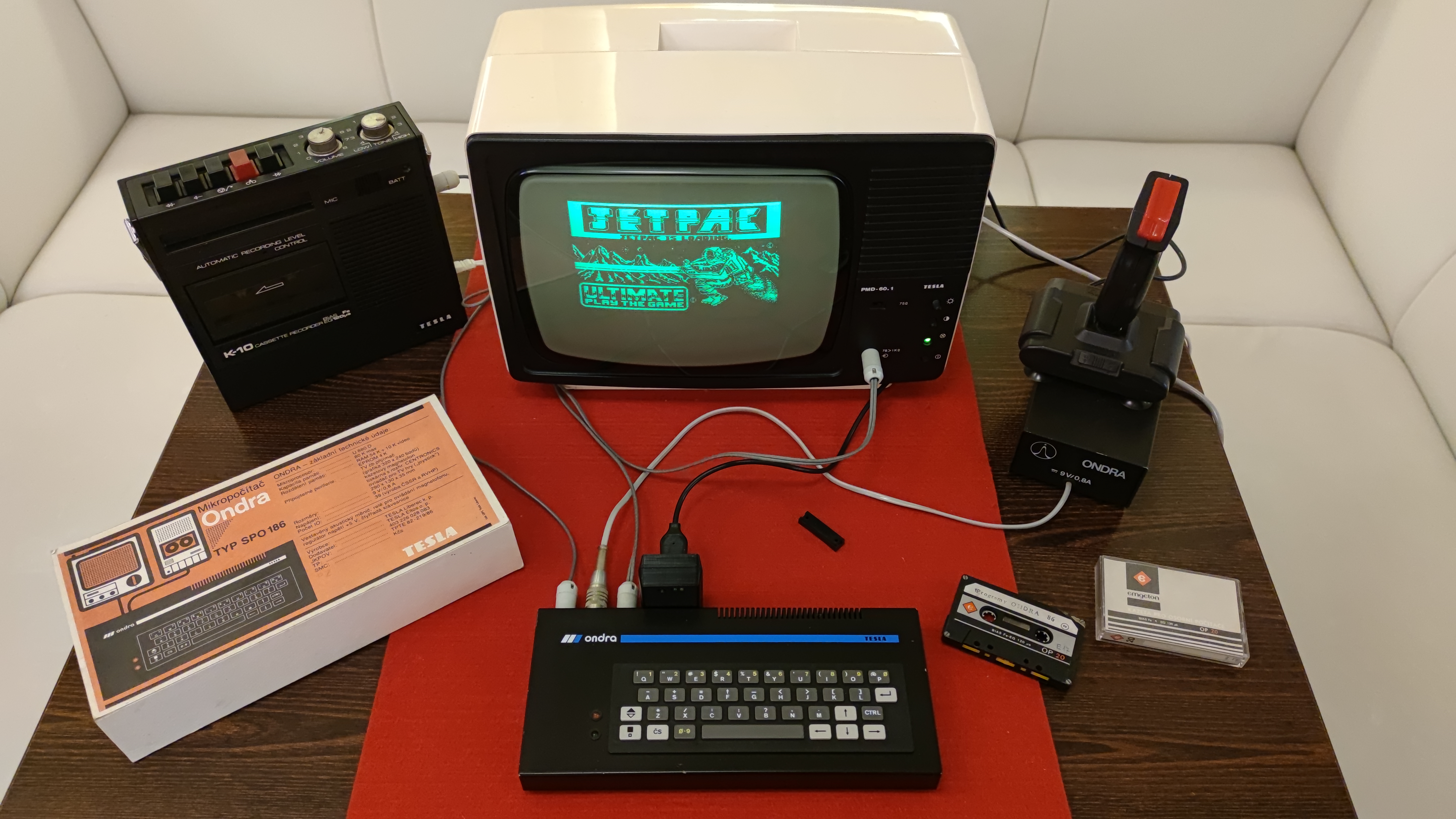

Tesla Ondra SPO 186, funkční československý osmibitový počítač s televizorem, magnetofonem, joystickem a modulem OndraSD / Tesla Ondra SPO 186, working Czechoslovak 8-bit computer with television, cassette recorder, joystick and OndraSD module
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1985

Česky / Czech:

Tesla Ondra SPO 186 je československý osmibitový počítač navržený v roce 1985 v Tesle Liberec pro školy a domácnosti. Na jeho vývoji pracovali Ing. Eduard Smutný, Ing. Tomáš Smutný a Ing. Jan Mercel. Jméno dostal po synovi Eduarda Smutného. Cílem byla jednoduchá a dostupná konstrukce využívající součástky, které bylo možné v tehdejším Československu obstarat. Provedení se 37 klávesami bylo malé a nezvyklé, protože řada kláves měla několik funkcí.

Uvnitř pracuje východoněmecký U880D kompatibilní se Z80 na frekvenci 2 MHz. Počítač má 64 KB RAM, z nichž přibližně 10 KB využívá obraz. ROM existovala ve variantách od 4 do 16 KB. Černobílý obraz není tvořen běžným grafickým čipem, ale programovatelnými časovači a další logikou. Obvyklé rozlišení činí 322 × 240 bodů v systému MIKOS nebo 322 × 252 bodů v systému SSM ROM. Ondra umí sedm pevných zvukových tónů a nabízí připojení magnetofonu, televizoru, tiskárny, joysticku a sériové komunikace přes sdružený konektor.

Původní systém MIKOS vycházel z řešení používaného u počítačů SAPI 1. Programy a interpret BASIC EXP se načítaly z kazety. Později vznikl také systém SSM ROM, známý jako ViLi ROM, se širší nabídkou programů. Dodnes se pro Ondru vytvářejí moderní rozšíření a vznikají nové projekty, které pomáhají udržet původní počítače v provozu.

Podrobně zdokumentované zapojení ukazuje, že obrazový signál vytvářejí dva časovače 8253 spolu s pomocnou logikou a že řízení magnetofonu zahrnuje i relé ovládané programem. To je důležité při opravách, protože nefunkční obraz nebo ovládání kazety nemusí souviset s procesorem ani pamětí. Sběratelský registr navíc popisuje dobový způsob označování původu stroje. Měsíc a rok výroby bývaly na originální krabici a záručním listu vyznačeny dvojpísmenným kódem. Archivovaný rozhovor s Eduardem Smutným uvádí přibližně 2 500 vyrobených Ondrů.

English / Anglicky:

The Tesla Ondra SPO 186 is a Czechoslovak 8 bit computer designed in 1985 at Tesla Liberec for schools and home use. Its development involved engineers Eduard Smutný, Tomáš Smutný and Jan Mercel. The machine was named after Eduard Smutný's son. The aim was a simple, affordable design using components obtainable in Czechoslovakia at the time. Its compact keyboard has only 37 keys, many of which serve several functions.

Inside is an East German U880D processor compatible with the Z80, running at 2 MHz. The machine has 64 KB RAM, approximately 10 KB of which is used for the display. ROM configurations ranged from 4 to 16 KB. The monochrome picture is generated with programmable timers and other logic rather than a conventional graphics chip. Typical resolutions are 322 × 240 pixels with MIKOS and 322 × 252 pixels with SSM ROM. The computer produces seven fixed sound tones and supports a cassette recorder, television, printer, joystick and serial communication through its combined connector.

The original MIKOS system was derived from software used on the SAPI 1 computer family. Programs and the BASIC EXP interpreter were loaded from cassette. Later, the SSM ROM system, also known as ViLi ROM, made a wider range of software available. Enthusiasts continue to develop modern expansions and preservation projects to keep original Ondra computers in use.

Detailed circuit documentation shows that the video signal is generated by two 8253 timer chips working with additional logic, while cassette operation involves a software-controlled relay. For servicing, this means that a video or cassette-control fault need not originate in the CPU or RAM. A register of surviving machines also documents the period identification method. The month and year of manufacture were encoded as two letters on the original box and warranty card. An archived interview with designer Eduard Smutný gives a production figure of approximately 2,500 Ondra computers.

Technické údaje / Specifications

Výrobce / Manufacturer: Tesla Liberec, Československo / Tesla Liberec, Czechoslovakia

Model: Ondra SPO 186

Rok / Year: 1985

Země / Country: Československo / Czechoslovakia

Typ / Type: Československý osmibitový domácí a školní počítač / Czechoslovak 8-bit home and educational computer

CPU: U880D, východoněmecký procesor kompatibilní se Zilog Z80 / U880D, East German Zilog Z80 compatible CPU

Takt CPU / CPU clock: 2 MHz / 2 MHz

RAM: 64 KB fyzické RAM, přibližně 10 KB využívá obrazová paměť / 64 KB physical RAM, approximately 10 KB used as video memory

ROM: 4 až 16 KB EPROM podle verze, můj exemplář má upravenou novější ROM / 4 to 16 KB EPROM depending on revision, my specimen has a modified newer ROM

Operační systém / Operating system: MIKOS, u dalších verzí SSM ROM neboli ViLi ROM. Můj exemplář má novější ROM, přesný obsah není doložen. / MIKOS, other versions have SSM ROM, also called ViLi ROM. My machine has a newer ROM whose precise contents are not documented.

Video / Graphics: Černobílý obraz, běžně 322 × 240 bodů s MIKOS a 322 × 252 bodů s SSM ROM, text přibližně 40 znaků na řádku / Monochrome video, generally 322 × 240 pixels with MIKOS and 322 × 252 with SSM ROM, around 40 text characters per line

Zvuk / Sound: Sedm pevných tónů, spínací relé pro ovládání magnetofonu / Seven fixed tones, switching relay for cassette recorder control

Média / Storage: Magnetofonová kazeta s přenosem přibližně 2400 Bd, v mé sestavě také modul OndraSD s programy / Cassette tape at approximately 2400 baud, my system also includes the OndraSD software module

Rozhraní / Interfaces: Výstup na černobílý televizor, magnetofonové rozhraní, sdružený dvacetipinový konektor pro joystick, paralelní tiskárnu Centronics a sériový přenos / Monochrome TV output, cassette interface, combined 20-pin connector for joystick, Centronics printer and serial communication

Napájení / Power: Externí napájecí zdroj pro Ondru, v mé sbírce původní kus s výrobním číslem 1144 / External power supply for Ondra, my collection includes the original unit, serial number 1144

Původní cena / Original price: Původní prodejní cena není spolehlivě doložena. / Original retail price has not been reliably established.

Náš exemplář / Our machine

Česky / Czech:

Můj Ondra SPO 186 je další československý počítač, který se mi podařilo dostat zpátky do provozu. Opravu provedl Imrich Konkol z Pezinku, mezi sběrateli známý jako Ikon. Od něj jsem také koupil moderní modul OndraSD s programy. Počítač má upravenou novější ROM, takže kromě původního způsobu načítání z magnetofonu mohu pohodlně používat i současné rozšíření.

Mám k němu navíc původní originální krabici. U takto starého počítače je to krásný bonus, protože původní obaly se často vyhazovaly už krátce po koupi. Výrobní číslo mého Ondry je 1904 a jeho napájecí zdroj má číslo 1144. K sestavě patří také dobový televizor, magnetofon a joystick, které jsou vidět na fotografiích.

Líbí se mi, že Ondra zůstává na první pohled nenápadný. Má malou klávesnici a obyčejný černobílý obraz, ale technicky je to dost osobitý počítač. Díky opravě od Ikona a modulu OndraSD na něm dnes mohu skutečně předvádět programy, místo aby jen ležel ve vitríně. 🙂

English / Anglicky:

My Ondra SPO 186 is another Czechoslovak computer that I have been able to return to working condition. It was repaired by Imrich Konkol from Pezinok, known among collectors as Ikon. I also bought a modern OndraSD module loaded with software from him. The computer has an updated ROM, so alongside the original cassette loading method I can use this convenient modern expansion.

I also have its original cardboard box. That is a lovely bonus for a computer of this age, since packaging was often thrown away soon after purchase. My Ondra has serial number 1904, while its power supply has serial number 1144. The period television, cassette recorder and joystick shown in the photographs complete the setup.

What I enjoy about the Ondra is how modest it looks at first. It has a tiny keyboard and a simple monochrome picture, yet its electronics are quite distinctive. Thanks to Ikon's repair and the OndraSD module, I can now demonstrate actual programs instead of leaving the machine to sit on a shelf. 🙂

Zdroje / Sources

https://sites.google.com/site/ondra186/home

https://sites.google.com/site/ondra186/dokumentace

https://github.com/MiSTer-devel/OndraSPO186_MiSTer

https://www.sapi.cz/ondra/ondra.php

https://sindik.at/

https://sites.google.com/site/cssrpocitace/registr/ondra

Fotodokumentace / Photo documentation



Tesla Ondra SPO 186, funkční československý počítač s monitorem a magnetofonem / Tesla Ondra SPO 186, working Czechoslovak computer with monitor and cassette recorder
Tesla Ondra SPO 186, šikmý pohled na sestavu Ondra s monitorem a původní klávesnicí / Tesla Ondra SPO 186, angled view of Ondra setup with monitor and original keyboard
Tesla Ondra SPO 186, pohled z úhlu na Ondra SPO 186 s kabeláží / Tesla Ondra SPO 186, angled view of Ondra SPO 186 and its cables
Tesla Ondra SPO 186, původní výrobní štítek počítače Ondra SPO 186 / Tesla Ondra SPO 186, original maker label of Ondra SPO 186
Tesla Ondra SPO 186, Tesla Ondra s obrazovkou zobrazující zelený text a joystickem / Tesla Ondra SPO 186, Tesla Ondra with screen showing green text and joystick
Tesla Ondra SPO 186, historická sestava na stole s počítačem a CRT obrazovkou / Tesla Ondra SPO 186, historic computer setup on table with CRT display
Tesla Ondra SPO 186, detail zapnutého CRT monitoru a připojovacích kabelů / Tesla Ondra SPO 186, close-up of powered CRT monitor and connection cables
