Tesla PMD 85-0

Tesla PMD 85-0, vzácný československý prototyp z Tesly Piešťany, výrobní číslo 4, opravený exemplář RetroComputer Žatec / Tesla PMD 85-0, rare Czechoslovak prototype from Tesla Piešťany, serial number 4, restored RetroComputer Žatec example
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1984

Česky / Czech:

PMD 85 vznikal v Tesle Piešťany pod vedením konstruktérů Romana Kišše a Štefana Tótha. Základy jeho řešení vznikaly již koncem roku 1982 a raná konstrukce byla představena v Praze v roce 1983. PMD 85-0 představuje prototypové provedení před pozdějšími sériovými modely. V odborných přehledech se u něj objevují roky 1983 i 1984, které mohou označovat různé fáze vývoje a předvádění.

Počítač používá procesor MHB8080A taktovaný přibližně na 2,048 MHz a 48 KB RAM, z toho 16 KB tvoří videopaměť. Obraz má rozlišení 288 × 256 bodů. Barevný atribut se vztahuje vždy k vodorovné šestici bodů a umožňuje jednu ze čtyř barev na černém pozadí. Konstrukce pracuje s dynamickými paměťmi a sdílením přístupu k paměti mezi procesorem a zobrazovací logikou.

Základní systém MONITOR je uložen ve 4 KB ROM od adresy 8000h. Programovací jazyk BASIC-G je u PMD 85-0 uložen uvnitř počítače v pamětech ROM/EPROM, nikoli ve výměnném modulu. Rozhraní pro výměnný ROM modul se objevilo až u pozdějšího PMD 85-1. Prototyp se od sériových variant odlišuje také částí zapojení, programového vybavení a magnetofonového rozhraní. Nelze proto předpokládat úplnou softwarovou kompatibilitu.

Na základní desce dochovaného exempláře č. 4 je přímo v potisku uvedeno „TESLA PIEŠŤANY K.P. PMD 85 V/3/6/83-RS“. Také další označení na levé straně desky obsahuje „83“. Jde o přímý doklad značení desky rokem 1983, nikoli o jednoznačné datum dokončení celého počítače.

English / Anglicky:

The PMD 85 was developed at Tesla Piešťany by engineers Roman Kišš and Štefan Tóth. The foundations of its design date back to late 1982, and an early version was presented in Prague in 1983. The PMD 85-0 is a prototype preceding the later production models. Specialist accounts mention both 1983 and 1984, potentially referring to different stages of development and public demonstration.

The computer uses an MHB8080A processor running at approximately 2.048 MHz and 48 KB of RAM, including 16 KB of video RAM. The display resolution is 288 × 256 pixels. A colour attribute applies to each horizontal group of six pixels, selecting one of four colours against a black background. The design uses dynamic memory and shares memory access between the processor and video circuitry.

The system MONITOR occupies 4 KB of internal ROM starting at address 8000h. On the PMD 85-0, BASIC-G resides in internal ROM/EPROM chips rather than a removable module. The removable ROM module interface appeared with the later PMD 85-1. The prototype also differs from production versions in parts of its circuitry, system software and cassette interface, so full software compatibility cannot be assumed.

The motherboard of surviving example no. 4 bears the marking “TESLA PIEŠŤANY K.P. PMD 85 V/3/6/83-RS”. Another marking on the left-hand side of the board also contains “83”. These are physical evidence of 1983 board markings, but do not establish the exact completion date of the whole computer.

Technické údaje / Specifications

Výrobce / Manufacturer: Tesla Piešťany, Československo / Tesla Piešťany, Czechoslovakia

Model: PMD 85-0

Rok / Year: 1984

Země / Country: Československo / Czechoslovakia

Typ / Type: Raný prototyp školního mikropočítače PMD 85-0 / Early prototype PMD 85-0 school microcomputer

CPU: MHB8080A kompatibilní s Intel 8080 / MHB8080A compatible Intel 8080

Takt CPU / CPU clock: Přibližně 2,048 MHz / Approximately 2.048 MHz

RAM: 48 KB RAM podle dostupné dokumentace prototypu / 48 KB RAM according to available prototype documentation

ROM: 4 KB ROM s monitorem / 4 KB monitor ROM

Operační systém / Operating system: Systém MONITOR PMD 85-0 ve vnitřní ROM, BASIC-G v interních pamětech ROM/EPROM, bez výměnného ROM modulu / PMD 85-0 system MONITOR in internal ROM, BASIC-G in internal ROM/EPROM chips, without a removable ROM module

Video / Graphics: 288 × 256 bodů, barevný atribut pro vodorovné šestice bodů, jedna ze čtyř barev na černém pozadí / 288 × 256 pixels, colour attribute per horizontal group of six pixels, one of four colours on black

Zvuk / Sound: Jednoduchý programovatelný reproduktor nebo kazetový signál, přesné rozdíly prototypu nejsou ověřeny / Simple programmable speaker or cassette signal, exact prototype differences

Média / Storage: Datový kazetový magnetofon / Cassette data recorder

Rozhraní / Interfaces: Televizní a monitorový výstup, magnetofon, klávesnice a periferní konektory, závislé na verzi prototypu / TV and monitor output, cassette, keyboard and peripheral connectors, prototype dependent

Napájení / Power: Externí nízkonapěťový zdroj PMD, ověřit zapojení konektorů a polaritu / External low voltage PMD supply, verify connectors and polarity

Původní cena / Original price: Prototyp, nešlo o standardně prodávaný spotřební výrobek / Prototype, not standard consumer retail product

Náš exemplář / Our machine

Česky / Czech:

Ve sbírce mám vzácný prototyp Tesla PMD 85-0 s výrobním číslem 4. Při získání nebyl funkční a chybělo přibližně 80 % součástek. Sehnal jsem keramické paměti RAM se zlacenými vývody, keramické EPROM a další potřebné obvody. Kompletní osazení a opravu provedl Imrich Konkol (Ikon) z Pezinku. Po rekonstrukci je počítač plně funkční.

Na jeho základní desce jsou původní označení s rokem 1983. Další exemplář PMD 85-0 se v roce 2025 prodal na Bazoš.cz pod číslem inzerátu 206486347 za 80 000 Kč (přibližně 3 285 €). Prodávajícím byl Ivan Beníček z Trnavy na Slovensku a počítač získal můj kamarád Honza Gúčik z Liberce. Podle původního inzerátu se počítač zapnul, fungovaly všechny klávesy a v BASICu bylo možné napsat a spustit krátký program. Prodávající však uvedl, že mu BASIC po zapnutí přibližně dvakrát zamrzl a nefungoval reproduktor. Součástí nabídky byl zdroj TESLA EA1605, síťový kabel, napájecí kabel k počítači a kabel pro připojení k AV vstupu televizoru. Prodávající také uvedl, že kromě tohoto kusu viděl pouze jeden další prototyp, který byl nefunkční a měl zlomený horní kryt. Můj exemplář s výrobním číslem 4 tedy zjevně neviděl. 🙂

English / Anglicky:

My collection includes a rare Tesla PMD 85-0 prototype, serial number 4. When acquired, it was not operational and approximately 80% of its components were missing. I sourced ceramic RAM chips with gold-plated leads, ceramic EPROMs and other necessary components. Imrich Konkol (Ikon) from Pezinok completed the assembly and repair. The computer is now fully operational.

Its motherboard bears original markings containing the year 1983. Another PMD 85-0 prototype was sold on Bazoš.cz in 2025 under listing number 206486347 for CZK 80,000 (approximately €3,285). The seller was Ivan Beníček from Trnava, Slovakia, and the buyer was my friend Honza Gúčik from Liberec. According to the original listing, the computer powered on, all keyboard keys worked, and a short BASIC program could be entered and run. However, the seller reported that BASIC froze about twice after startup and that the speaker did not work. The sale included a TESLA EA1605 power supply, a mains cable, a cable connecting the supply to the computer, and a cable for the TV's AV input. The seller also stated that he had seen only one other prototype, which was non-functional and had a broken top cover. So he clearly had not seen my example, serial number 4. 🙂

Zdroje / Sources

https://www.sapi.cz/pmd-85/pmd-85.php

https://pmd85.borik.net/wiki/PMD_85

https://pmd85.borik.net/wiki/ROM

https://martin.hinner.info/iccmap/cz/cs/pmd_85_0.html

https://www.schotek.cz/pmd/

https://www.root.cz/clanky/ceskoslovenske-osmibitove-pocitace-2-ndash-pmd-85/

Fotodokumentace / Photo documentation

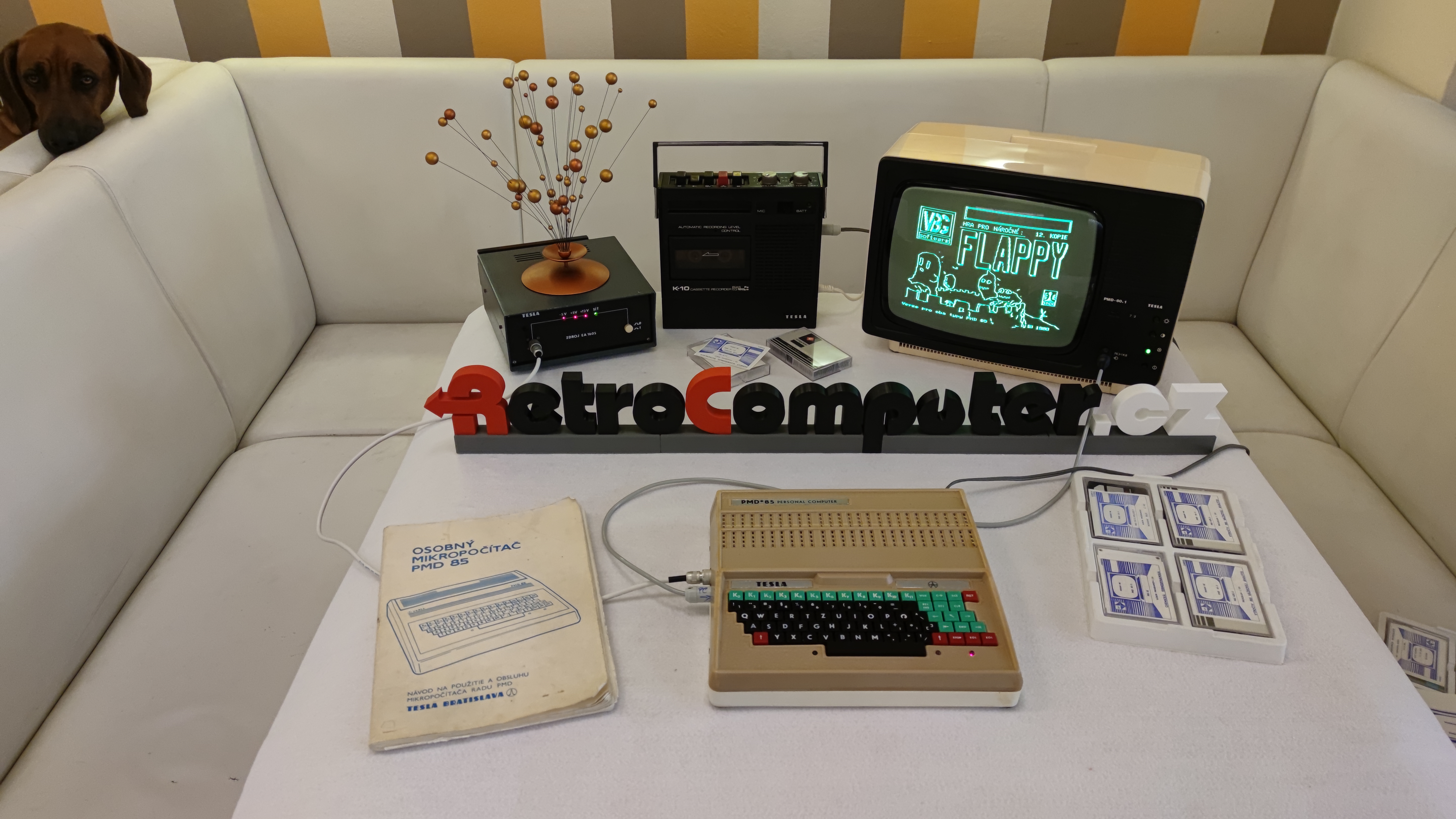

Tesla PMD 85-0, prototyp s barevnými klávesami na stole, za ním CRT monitor, magnetofon a dokumentace / Tesla PMD 85-0 prototype with coloured keys on a table, CRT monitor, cassette recorder and documents behind it
Šikmý pohled na funkční prototyp Tesla PMD 85-0 s programem na CRT monitoru a dobovými příručkami / Angled view of working Tesla PMD 85-0 prototype with software on CRT monitor and period manuals
Tesla PMD 85-0, původní klávesnice a ovládací prvky prototypu / original keyboard and controls of prototype model
Tesla PMD 85-0, fotografický detail klávesnice a popisků jednotlivých tlačítek / keyboard and legends on individual keys photographed in detail
Tesla PMD 85-0, konstrukce klávesnice a skříně prototypového počítače / construction of original keyboard and prototype enclosure
Tesla PMD 85-0, detailnější pohled na vnější provedení počítače / closer view of external case design of computer
Tesla PMD 85-0, vnitřní deska plošných spojů a osazené integrované obvody / internal circuit board and populated integrated circuits
Tesla PMD 85-0, detail elektronické desky a integrovaných obvodů po opravě / electronic board and chips after restoration
Tesla PMD 85-0, detail rekonstruované základní desky s paměťovými a logickými obvody / restored motherboard with memory and logic chips
Tesla PMD 85-0, pohled na rekonstruovaný prototyp školního osmibitového počítače / restored prototype of early Czechoslovak educational eight bit computer
Tesla PMD 85-0, detail těla a klávesnice raného československého mikropočítače / close-up of case and keyboard of early Czechoslovak microcomputer
Tesla PMD 85-0, detail mechanických kláves prototypového počítače / close-up of mechanical keys on prototype computer
Tesla PMD 85-0, detailní pohled na klávesy prototypové verze PMD 85 / close-up of keys on prototype PMD 85 model
Tesla PMD 85-0, přiblížení původních kláves a jejich uspořádání / magnified view of original keys and their arrangement
Tesla PMD 85-0, celkové konstrukční provedení vzácného prototypu / overall construction of rare prototype
Tesla PMD 85-0, detail klávesnice při dokumentaci rekonstruovaného počítače / keyboard detail during documentation of restored computer
Tesla PMD 85-0, základní deska a rozložení vnitřních elektronických součástek / motherboard and arrangement of internal electronic components
Tesla PMD 85-0, fotografická dokumentace konstrukčních dílů a vnitřní elektroniky / photographic documentation of chassis parts and internal electronics
