Tesla PMD 85-3

Tesla PMD 85-3 z roku 1988, československý osmibitový počítač s monitorem Tesla, barevným obrazem a ROM modulem / Tesla PMD 85-3 from 1988, Czechoslovak 8-bit computer with Tesla monitor, colour display and ROM module
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1988

Česky / Czech:

Tesla PMD 85-3 je poslední hlavní sériová verze československého osmibitového počítače PMD 85. Vyráběla ji Tesla Bratislava od roku 1988. Zachovala procesor MHB8080A na 2,048 MHz a grafické rozlišení 288 × 256 bodů, ale proti starším modelům přinesla upravenou elektroniku, 64 KB RAM, 8 KB systémové ROM a možnost barevného obrazu také na běžném televizoru. Čtyři barvy se při grafickém zobrazení vybírají po skupinách šesti bodů. K dispozici jsou i kompozitní a RGB výstupy.

Systémový Monitor obsahuje obsluhu disketové jednotky PMD 32 i další úpravy práce s pamětí. BASIC se stejně jako u předchozích modelů spouští ze zásuvného ROM modulu. Verze PMD 85-3 není se všemi staršími programy přímo kompatibilní, má však režim kompatibility s PMD 85-2. Vedle kazetového magnetofonu tak bylo možné používat i disketová a další rozšiřující zařízení. Konstrukce skříně zůstala na první pohled podobná předchozím PMD, rozdíly se projeví hlavně při práci s barevným obrazem a při pohledu na základní desku.

Poslední sériová generace PMD 85 ukazuje, jak rychle se vývoj původně školního počítače dokázal měnit. Model PMD 85-3 z roku 1988 nedostal pouze nový barevný obrazový výstup. Přepracovaná základní deska umožnila jinak organizovat paměť a větší systémová ROM přinesla nové obslužné rutiny. Konstruktéři řešili také kompatibilitu se staršími modely, protože školy a uživatelé již měli vlastní programy a rozšíření. Pro novější verzi vznikla česká a slovenská znaková sada a doložena je také varianta určená pro azbuku. Na tomto počítači je zajímavé, že se měnil v rámci stejné rodiny, aniž by výrobce mohl jednoduše zahodit celé starší softwarové prostředí. V praxi tak některé programy fungovaly přímo, jiné vyžadovaly vhodnou verzi Monitoru. Porovnání skutečných základních desek a revizí ROM proto poskytuje přesnější obrázek vývoje než pouhé označení PMD 85 na skříni.

English / Anglicky:

The Tesla PMD 85-3 is the final major production version of the Czechoslovak PMD 85 8 bit computer, manufactured by Tesla Bratislava from 1988. It retained the MHB8080A processor running at 2.048 MHz and a graphics resolution of 288 × 256 pixels. Compared with earlier models, it introduced revised electronics, 64 KB RAM, 8 KB system ROM and colour output for an ordinary television. Four colours can be selected for groups of six pixels. Composite and RGB video outputs are also available.

The system Monitor includes support for the PMD 32 floppy disk unit and improvements to memory handling. As with earlier models, BASIC runs from a plug-in ROM module. The PMD 85-3 is not directly compatible with every older program, although it offers a compatibility mode for PMD 85-2 software. Programs could be loaded from cassette and the computer also supported disk drives and other peripherals. Its case still resembles earlier PMD machines, but the main changes become apparent when using the colour display or examining the motherboard.

The final major PMD 85 generation demonstrates how quickly an originally educational computer could evolve. The PMD 85-3 from 1988 did more than add colour television output. Its redesigned motherboard allowed memory to be organised differently, while the larger system ROM introduced additional routines. Compatibility with older models also mattered because schools and users already had their own programs and expansions. The later machine introduced a Czech and Slovak character set, and a version intended for Cyrillic characters is also documented. What makes the computer interesting is that it continued to develop within the same family without abandoning its existing software environment. In practice some programs worked directly, while others required a suitable Monitor version. Comparing real motherboards and ROM revisions therefore reveals more about its development than the PMD 85 name on the case alone.

Technické údaje / Specifications

Výrobce / Manufacturer: Tesla Bratislava, Československo / Tesla Bratislava, Czechoslovakia

Model: PMD 85-3

Rok / Year: 1988

Země / Country: Československo / Czechoslovakia

Typ / Type: Československý osmibitový počítač, poslední hlavní sériová verze PMD 85 / Czechoslovak 8-bit computer, final major production version of the PMD 85

CPU: Tesla MHB8080A, československý ekvivalent Intel 8080 / Tesla MHB8080A, Czechoslovak equivalent of Intel 8080

Takt CPU / CPU clock: 2,048 MHz / 2.048 MHz

RAM: 64 KB RAM, z toho 16 KB využívá obrazová paměť / 64 KB RAM, including 16 KB used by video memory

ROM: 8 KB systémové ROM s Monitorem, BASIC na zásuvném modulu. Můj exemplář má navíc 4MB ROM modul od Petera Chrenka. / 8 KB system ROM with Monitor, BASIC on plug-in module. My specimen also includes a 4 MB ROM module made by Peter Chrenka.

Operační systém / Operating system: PMD 85-3 Monitor v systémové ROM, BASIC ze zásuvného ROM modulu, režim kompatibility s PMD 85-2. Podpora obsluhy PMD 32. / PMD 85-3 Monitor in system ROM, BASIC from plug-in ROM module, compatibility mode for PMD 85-2. Support for PMD 32.

Video / Graphics: Rozlišení 288 × 256 bodů, čtyřbarevné atributy, barevný TV výstup PAL, kompozitní video a RGB přes DIN. Barevný výstup testován vlastním kabelem DIN na SCART. / 288 × 256 pixels, four colour attributes, PAL colour TV output, composite video and RGB via DIN. Colour output tested using my own DIN-to-SCART cable.

Zvuk / Sound: Jednoduchý programovatelný tónový výstup / Simple programmable tone output

Média / Storage: Kazetový magnetofon, podpora disketové jednotky PMD 32 a zásuvných ROM modulů. Můj exemplář má 4MB ROM modul. / Cassette recorder, support for PMD 32 floppy drive and plug-in ROM modules. My specimen has a 4 MB ROM module.

Rozhraní / Interfaces: Televizní výstup, kompozitní video, RGB, magnetofonové rozhraní, konektor ROM modulů, rozšíření pro disketovou jednotku PMD 32 / TV output, composite video, RGB, cassette interface, ROM module connector and expansion for PMD 32 floppy disk drive

Napájení / Power: Originální externí napájecí zdroj PMD 10 / Original external PMD 10 power supply

Původní cena / Original price: Původní prodejní cena konkrétní sestavy není ověřena. / Original selling price of the particular configuration has not been confirmed.

Náš exemplář / Our machine

Česky / Czech:

Svůj Tesla PMD 85-3 jsem koupil od kamaráda a sběratele Filipa Šnedara. Počítač z roku 1988 je krásně zachovalý, včetně klávesnice. Získal jsem k němu zelený monitor Tesla, původní zdroj PMD 10 a také 4MB ROM modul od Petera Chrenka s rozsáhlou knihovnou programů. Na této verzi PMD mi bez úprav funguje přibližně pětina z nich.

Vyrobil jsem si kabel z pětikolíkového DIN na SCART pro vyzkoušení barevného výstupu a fotograficky porovnal elektroniku se starším PMD 85-2.

Nejhezčí překvapení přišlo později. Ozval se mi člověk z Prešova, který doma našel původní krabici PMD 85-3 se stejným výrobním číslem 602876, jaké má můj počítač. Krabici mi poslal, takže se po mnoha letech znovu spojil konkrétní počítač se svým původním obalem. 🙂

English / Anglicky:

I bought my Tesla PMD 85-3 from my friend and fellow collector Filip Šnedar. The 1988 computer is beautifully preserved, including its keyboard. I acquired a green-screen Tesla monitor, original PMD 10 power supply and Peter Chrenko's 4 MB ROM module with a large software library. Roughly one fifth of that software runs on my version without further modifications.

I made a five-pin DIN-to-SCART cable to test the colour output and photographed the internals beside my earlier PMD 85-2.

The best surprise came later. Someone from Prešov contacted me after finding the original PMD 85-3 box bearing the same serial number as my computer: 602876. He sent it to me, reuniting the machine with its own original packaging after many years. 🙂

Zdroje / Sources

https://pmd85.borik.net/wiki/PMD_85

https://www.sapi.cz/pmd-85/pmd85-3.php

https://www.sapi.cz/pmd-85/pmd-85.php

https://pmd85.borik.net/wiki/PMD_85_ROM

https://www.schotek.cz/pmd/index.htm

https://www.pmd85.cz/?page_id=2050

Fotodokumentace / Photo documentation

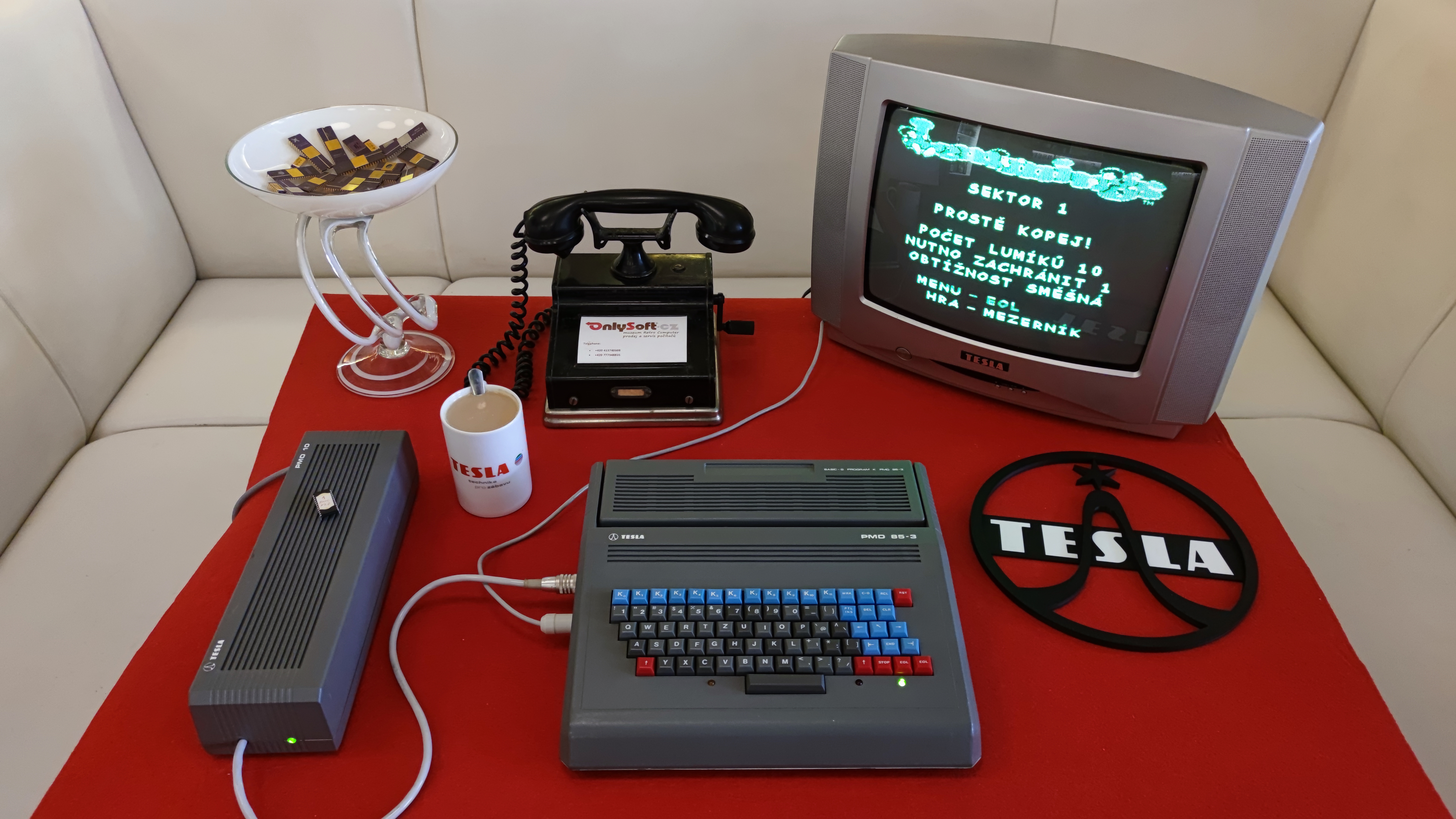

Tesla PMD 85-3, funkční československý počítač s barevným obrazem a příslušenstvím / Tesla PMD 85-3, working Czechoslovak computer with colour display and accessories
Tesla PMD 85-3, funkční PMD 85-3 se spuštěným programem na CRT obrazovce / Tesla PMD 85-3, working PMD 85-3 running software on CRT monitor
Tesla PMD 85-3, detail nápisu PMD 85-3 na horním krytu / Tesla PMD 85-3, close-up of PMD 85-3 marking on upper case
Tesla PMD 85-3, zadní panely dvou PMD 85-3 s konektory / Tesla PMD 85-3, rear panels of two PMD 85-3 units with connectors
Tesla PMD 85-3, pohled z úhlu na klávesnici s připojenými kabely / Tesla PMD 85-3, angled view of keyboard with connected cables
Tesla PMD 85-3, boční profil dvou počítačů PMD 85-3 položených na sebe / Tesla PMD 85-3, side profiles of two PMD 85-3 computers stacked
Tesla PMD 85-3, dva počítače PMD 85-3 s magnetofonem a disketami / Tesla PMD 85-3, two PMD 85-3 computers with cassette recorder and floppy disks
Tesla PMD 85-3, detail původní elektroniky a propojovacích kabelů uvnitř skříně / Tesla PMD 85-3, close-up of original electronics and internal wiring
Tesla PMD 85-3, pohled na vnitřní napájecí a systémovou desku / Tesla PMD 85-3, view of internal power and system circuit board
Tesla PMD 85-3, sestava PMD 85-3 s monitorem a magnetofonem z boku / Tesla PMD 85-3, PMD 85-3 setup with monitor and cassette recorder from side
Tesla PMD 85-3, pohled shora na originální šedou klávesnici s barevnými tlačítky / Tesla PMD 85-3, top view of original grey keyboard with coloured keys
Tesla PMD 85-3, srovnání dvou provedení počítačů PMD 85-3 / Tesla PMD 85-3, comparison of two PMD 85-3 computers
Tesla PMD 85-3, boční konektory a štěrbiny dvou skříní PMD 85-3 / Tesla PMD 85-3, side ports and grooves of two PMD 85-3 cases
Tesla PMD 85-3, detail světlé skříně a barevných kláves počítače / Tesla PMD 85-3, close-up of light case and coloured keys
Tesla PMD 85-3, detail výrobního štítku PMD 85-3 se sériovými údaji / Tesla PMD 85-3, close-up of PMD 85-3 manufacturer label with serial data
Tesla PMD 85-3, otevřená skříň počítače PMD 85-3 s elektronickou deskou / Tesla PMD 85-3, opened PMD 85-3 computer with circuit board
Tesla PMD 85-3, srovnání vnitřního osazení dvou základních desek PMD 85-3 / Tesla PMD 85-3, comparison of internal layout of two PMD 85-3 motherboards
Tesla PMD 85-3, detail desky se součástkami uvnitř odkrytého PMD 85-3 / Tesla PMD 85-3, close-up of circuit board components inside opened PMD 85-3
