Tesla SAPI 1

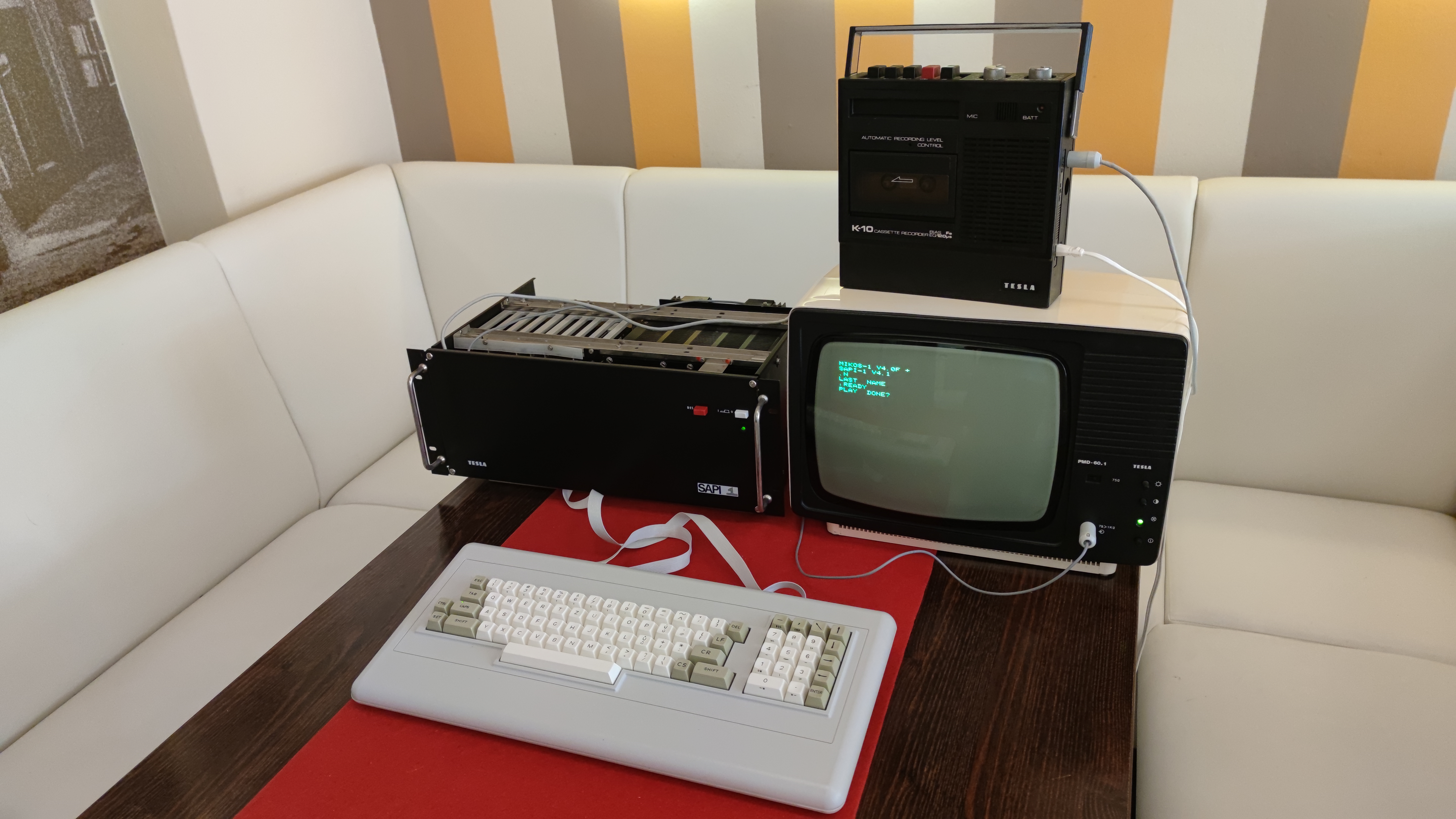

Tesla SAPI 1, československý modulární počítač s monitorem Tesla PMD, klávesnicí Consul a deskami JPR-1, RAM-1, AND-1, DSM-1 a REM-1 / Tesla SAPI 1, Czechoslovak modular computer with Tesla PMD monitor, Consul keyboard and JPR-1, RAM-1, AND-1, DSM-1 and REM-1 boards
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1983

Česky / Czech:

SAPI 1, tedy Systém automatického pořizování informací, je československý stavebnicový průmyslový počítač, na jehož vývoji se zásadně podílel Ing. Eduard Smutný. První podrobná veřejná dokumentace vyšla v Amatérském rádiu začátkem roku 1983. Ve stejném roce začaly také dodávky systémů vyráběných v Tesle Liberec a kompletovaných podnikem Tesla Eltos. Do poloviny roku 1985 bylo uživatelům dodáno přes dva tisíce sestav SAPI 1M. Jednotlivé počítače se mohly výrazně lišit podle toho, jaké desky obsahovaly a k čemu sloužily.

Základem je společná sběrnice a sada zásuvných modulů. Procesorová karta JPR-1 používá československý MHB8080A, karta RAM-1 nabízí v provedení ZPS-2 celkem 48 KB dynamické paměti, AND-1 se stará o textový obraz a DSM-1 o sériovou komunikaci. Deska REM-1 obsahuje paměti EPROM se systémovým programovým vybavením. Napájení a propojení desek zajišťuje jednotka JZS-1A. Na textovém monitoru zvládá AND-1 obraz 40 znaků na řádku a až 24 řádků. V pozdější sestavě ZPS-2 se používal systémový Monitor doplněný o MONITOR PLUS a kazetový operační systém MIKOS. Podle dobových podkladů se provedení ZPS-2 začalo dodávat ve druhé polovině roku 1985. Následující ZPS-3 přinesla možnost provozu systému CP/M.

Výjimečnost SAPI 1 spočívala v tom, že šlo současně o komerční výrobek a poměrně otevřený systém pro technické experimentování. Jeho základní desky byly popsány v časopise Amatérské rádio už na začátku roku 1983, tedy v době, kdy se soustava začínala dostávat do výroby. Uživatelé tak mohli poznat princip zapojení a podle dostupné dokumentace vytvářet vlastní rozšíření. Archivní firemní informace Tesly ELTOS uvádějí, že v období let 1983 až 1985 bylo dodáno více než dva tisíce základních sestav SAPI 1M. Původní systém ZPS-1 se pak dál rozvíjel na ZPS-2 a ZPS-3, s další pamětí, diskovými řadiči a možností provozu CP/M. Dokládá to i dobová dokumentace EI28 a EI29, ve které jsou přesně vypsány jednotlivé zásuvné desky. Pro průmysl a technické školy byla důležitá možnost vyměnit nebo doplnit jen konkrétní funkční modul, nikoli celý počítač.

English / Anglicky:

SAPI 1, meaning System for Automatic Information Acquisition, is a Czechoslovak modular industrial computer whose development was led in important part by engineer Eduard Smutný. Its first detailed public documentation appeared in Amatérské rádio magazine in early 1983. Deliveries of systems manufactured by Tesla Liberec and completed by Tesla Eltos began that same year. More than two thousand SAPI 1M systems had been delivered by mid-1985. Individual computers could differ substantially according to the boards installed and their intended applications.

The architecture uses a common backplane and interchangeable modules. The JPR-1 processor board contains the Czechoslovak MHB8080A. In the ZPS-2 configuration, the RAM-1 board provides 48 KB of dynamic memory, AND-1 generates the text display and DSM-1 handles serial communication. The REM-1 board stores system software in EPROM, while the JZS-1A unit provides power and connects the boards. The AND-1 display supports 40 characters per line and up to 24 text lines. Later ZPS-2 systems used a system Monitor together with MONITOR PLUS and the MIKOS cassette operating system. Period documentation shows that ZPS-2 deliveries began in the second half of 1985. The subsequent ZPS-3 configuration introduced CP/M support.

The distinctive feature of SAPI 1 was that it was both a commercial product and a comparatively open system for technical experimentation. Its basic circuit boards were described in the magazine Amatérské rádio at the beginning of 1983, when the system was just entering production. Users could therefore study the circuits and develop their own extensions from available documentation. Archived Tesla ELTOS company information states that more than two thousand basic SAPI 1M installations were delivered during 1983 to 1985. The original ZPS-1 system subsequently developed into ZPS-2 and ZPS-3 with additional memory, disk controllers and CP/M support. Contemporary EI28 and EI29 documentation lists the individual plug-in boards in detail. For industry and technical education, an important advantage was the ability to replace or add one functional module rather than the entire computer.

Technické údaje / Specifications

Výrobce / Manufacturer: Tesla Liberec, Československo, kompletace systémů Tesla Eltos / Tesla Liberec, Czechoslovakia, systems assembled by Tesla Eltos

Model: SAPI 1

Rok / Year: 1983

Země / Country: Československo / Czechoslovakia

Typ / Type: Československý modulární průmyslový počítač SAPI 1, sestava ZPS-2 / Czechoslovak modular SAPI 1 industrial computer, ZPS-2 configuration

CPU: Tesla MHB8080A na procesorové desce JPR-1 / Tesla MHB8080A on JPR-1 processor board

Takt CPU / CPU clock: Přibližně 2 MHz, podle osazení procesorové desky / Approximately 2 MHz, depending on the fitted processor board

RAM: 48 KB dynamické RAM na desce RAM-1, samostatná paměť textového displeje AND-1 / 48 KB dynamic RAM on RAM-1 board, separate display memory on AND-1 text board

ROM: EPROM na desce REM-1, Monitor, MONITOR PLUS a MIKOS-1, provedení dle osazení / EPROM on REM-1 board containing Monitor, MONITOR PLUS and MIKOS-1, depending on configuration

Operační systém / Operating system: MONITOR a MONITOR PLUS, kazetový systém MIKOS-1 verze 4.0F na mém exempláři / MONITOR and MONITOR PLUS, cassette operating system MIKOS-1 version 4.0F on my specimen

Video / Graphics: Monochromatický textový výstup desky AND-1, 40 znaků na řádku a až 24 řádků. Můj exemplář používá monitor Tesla PMD. / Monochrome text from AND-1 board, 40 characters per line and up to 24 lines. My specimen uses a Tesla PMD monitor.

Zvuk / Sound: Bez standardního samostatného hudebního zvukového obvodu / No standard dedicated music/sound chip

Média / Storage: Kazetový magnetofon Tesla K-10, programové vybavení MIKOS-1. Pro platformu SAPI 1 existovala také další externí úložiště a disketová rozšíření. / Tesla K-10 cassette recorder and MIKOS-1 software. Other external storage and floppy expansions also existed for SAPI 1.

Rozhraní / Interfaces: Sběrnice ARB-1 s konektory FRB, procesorová karta JPR-1, paměťové desky RAM-1 a REM-1, textový modul AND-1 a sériový přenos DSM-1. / ARB-1 bus with FRB connectors, JPR-1 processor card, RAM-1 and REM-1 memory boards, AND-1 text module and DSM-1 serial interface.

Napájení / Power: Jednotka zdroje a sběrnice JZS-1, respektive JZS-1A podle provedení, původní vadný zdroj při zprovozňování řešen / JZS-1 or JZS-1A supply and bus unit according to version, faulty original power supply was addressed during restoration

Původní cena / Original price: Cena závisela na osazení a dodané sestavě, původní prodejní cena tohoto exempláře není doložena. / Cost depended on fitted boards and delivered system, original price of my specimen is not documented.

Náš exemplář / Our machine

Česky / Czech:

Můj SAPI 1 pochází z Tesly Liberec. Získal jsem ho jako nepoužitou úloženku ve výborném stavu. Při zprovoznění bylo potřeba opravit pouze napájecí zdroj, jinak počítač rozsáhlou opravu nevyžadoval.

Sestava používá procesorovou kartu JPR-1, 48KB paměť RAM-1, obrazovou desku AND-1, sériové rozhraní DSM-1 a kartu REM-1. Běží na ní MIKOS-1 verze 4.0F. Používám československou klávesnici Consul 262.3, kazetový magnetofon Tesla K-10 a monochromatický monitor Tesla PMD.

Na fotografiích je počítač v provozu i s otevřenou kazetou a zásuvnými deskami. Ve sbírce mám také příbuzný, velmi vzácný integrátor ITG309, postavený na stejné platformě. 🙂

English / Anglicky:

My SAPI 1 was made by Tesla Liberec. I acquired it as unused stored equipment in excellent condition. Only the power supply needed attention during recommissioning, while the rest of the computer did not require extensive repair.

The system uses a JPR-1 CPU card, 48 KB RAM-1 module, AND-1 display board, DSM-1 serial interface and REM-1 card. It runs MIKOS-1 version 4.0F. My setup includes a Consul 262.3 keyboard, Tesla K-10 cassette recorder and monochrome Tesla PMD monitor.

The photographs show the working machine and its open chassis with plug-in boards. I also own the rare ITG309 integrator built on the same SAPI 1 platform. 🙂

Zdroje / Sources

https://www.sapi.cz/sapi/sapi.php

https://www.sapi.cz/sapi/doku/ei28.php

https://www.sapi.cz/sapi/doku2/zps.php

https://www.sapi.cz/sapi/doku2/programy.php

https://www.sapi.cz/sapi/ram-1.php

https://www.sapi.cz/sapi/and-1.php

https://www.sapi.cz/sapi/jpr-1.php

Fotodokumentace / Photo documentation



Tesla SAPI-1, československý modulární počítač s CRT monitorem a klávesnicí / Tesla SAPI-1, Czechoslovak modular computer with CRT monitor and keyboard
Tesla SAPI-1, pohled na systémovou jednotku SAPI a samostatnou klávesnici / Tesla SAPI-1, view of SAPI system unit and separate keyboard
Tesla SAPI-1, pohled na počítač s otevřenou kovovou skříní a moduly / Tesla SAPI-1, view of computer with opened metal rack and modules
Tesla SAPI-1, otevřená modulová skříň se zásuvnými kartami / Tesla SAPI-1, opened module enclosure with plug-in cards
Tesla SAPI-1, detail vnitřní kovové skříně a napájecích kabelů / Tesla SAPI-1, close-up of internal metal enclosure and power wiring
Tesla SAPI-1, řada demontovaných elektronických karet a obvodů / Tesla SAPI-1, row of removed electronic cards and circuits
Tesla SAPI-1, původní počítačová deska s osazenými čipy a konektory / Tesla SAPI-1, original computer circuit board with chips and connectors
Tesla SAPI-1, několik demontovaných zásuvných karet na červeném stole / Tesla SAPI-1, several removed plug-in cards on red table
Tesla SAPI-1, dvojice elektronických modulů Tesla SAPI vedle sebe / Tesla SAPI-1, two Tesla SAPI electronic modules side by side
Tesla SAPI-1, šikmý pohled na modulární počítačovou sestavu s monitorem / Tesla SAPI-1, angled view of modular computer setup with monitor
Tesla SAPI-1, původní československá klávesnice s numerickými klávesami / Tesla SAPI-1, original Czechoslovak keyboard with numeric section
Tesla SAPI-1, vnitřní sloty a propojovací kabeláž modulárního systému / Tesla SAPI-1, internal slots and interconnection wiring of modular system
Tesla SAPI-1, systémová jednotka SAPI otočená vedle zapnutého CRT monitoru / Tesla SAPI-1, SAPI system unit turned beside powered CRT monitor
Tesla SAPI-1, prázdné sběrnicové sloty a zásuvné moduly v otevřené skříni / Tesla SAPI-1, empty bus slots and plug-in modules inside open enclosure
Tesla SAPI-1, detail samostatné zásuvné karty s integrovanými obvody / Tesla SAPI-1, close-up of plug-in card with integrated circuits
Tesla SAPI-1, detail další rozšiřující desky systému SAPI / Tesla SAPI-1, close-up of another SAPI expansion board
Tesla SAPI-1, samostatná procesorová nebo řídicí karta s elektronickými obvody / Tesla SAPI-1, separate processor or control board populated with chips
Tesla SAPI-1, původní uživatelská dokumentace k soustavě SAPI-1 / Tesla SAPI-1, original SAPI-1 user documentation
