Tesla SAPI 86-TS A1

Země / Country:
Československo / Czechoslovakia
Rok / Year:
1988
Česky / Czech:
Tesla SAPI 86-TS A1, Československo, druhá polovina 80. let. SAPI 86 představuje modulární šestnáctibitový počítač kompatibilní s prostředím IBM PC. Základem je sovětský procesor KM1810VM86, obdoba Intelu 8086. Jednotlivé zásuvné desky zajišťují procesor, operační paměť, obrazový výstup a další rozhraní. Podle doloženého přehledu variant pocházelo provedení SAPI 86-TS z Tesly Strašnice, kde se vyrábělo od roku 1988. Tesla Blatná je spojena s variantami SAPI 86-TB.
Počítač mohl používat disketové mechaniky 5.25" a pevný disk na samostatném řadiči. Výstup CGA umožňuje mimo jiné grafický režim 640 × 200 bodů. Podle osazení mohl systém pracovat s MS-DOSem nebo příbuzným československým diskovým systémem. Robustní skříň a modulární provedení dokládají domácí snahu nabídnout PC kompatibilní počítač pro technické a profesionální použití. Mezi doložené typy zásuvných modulů řady SAPI 86 patřila i deska JPR 86-A1.
Rodina SAPI 86 se objevovala i mimo běžné stolní provedení Tesla Strašnice. Tesla Blatná dodávala varianty TB a TB-02 pro devatenáctipalcové stojany, zatímco podnik Metro Blansko používal pro příbuznou konstrukci označení M3T330 a IT30. Dochované přehledy popisují také síťové rozšíření SAPI86-Net vyvíjené v roce 1989 na základě rozhraní NetBIOS. Tyto informace se vztahují k celé výrobní rodině, nikoli automaticky k výbavě mého kusu TS A1.
English / Anglicky:
Tesla SAPI 86-TS A1, Czechoslovakia, late 1980s. The SAPI 86 is a modular 16-bit computer compatible with IBM PC software. It uses the Soviet KM1810VM86 processor, an equivalent of the Intel 8086. Separate plug-in boards provide the CPU, RAM, video output and other interfaces. According to surviving information on SAPI 86 variants, the TS version was manufactured by Tesla Strašnice from 1988. Tesla Blatná was associated with the TB variants. The exact year of manufacture of this individual machine has not yet been established.
Configurations could include 5.25" floppy drives and a hard disk with its own controller. A CGA-compatible display adapter provides, among other modes, 640 × 200 graphics. Depending on its configuration, the system could run MS-DOS or a related Czechoslovak disk operating system. The substantial cabinet and modular hardware reflect an effort to develop a locally produced PC-compatible computer for technical and professional use. The JPR 86-A1 was one of the documented module variants of the SAPI 86 family.
The SAPI 86 family also existed beyond the familiar Tesla Strašnice desktop version. Tesla Blatná supplied the TB and TB-02 models for nineteen-inch equipment racks, while the Metro Blansko enterprise used designations M3T330 and IT30 for a related machine. Surviving technical surveys also document SAPI86-Net network development in 1989, based on the NetBIOS interface. These are features of the wider family and do not establish which options are installed in my TS A1 specimen.
Technické údaje / Specifications
Výrobce / Manufacturer: TESLA, Československo. Varianta SAPI 86-TS je podle dostupných pramenů spojena s Teslou Strašnice, konkrétní závod není na výrobním štítku uveden. / TESLA, Czechoslovakia. Available sources associate the SAPI 86-TS variant with Tesla Strašnice, the exact plant is not listed on the nameplate.
Model: SAPI 86-TS A1
Rok / Year: 1988
Země / Country: Československo / Czechoslovakia
Typ / Type: JPR 86-A1 (označení na výrobním štítku), modulární 16bitový SAPI 86-TS kompatibilní s IBM PC / JPR 86-A1 (nameplate designation), modular 16-bit SAPI 86-TS IBM PC compatible computer
CPU: KM1810VM86 kompatibilní s Intel 8086 / KM1810VM86 compatible with Intel 8086
Takt CPU / CPU clock: 4,77 MHz (údaj k exempláři podle majitele) / 4.77 MHz (owner's specification for the specimen)
RAM: 640 KB RAM (owner confirmed for my specimen, also documented for SAPI-86 platforms) / 640 KB RAM (confirmed by the owner for my machine and documented for SAPI-86 platforms)
ROM: BIOS podle konkrétní desky, kapacita nezávisle nedoložena / BIOS board specific, capacity not independently documented
Operační systém / Operating system: Na mém exempláři MS-DOS 5.0. V dobových sestavách také kompatibilní diskové systémy. / MS-DOS 5.0 on my specimen. Other compatible disk operating systems were also used in period configurations.
Video / Graphics: Grafika CGA s rozlišením až 640 × 200 bodů. Můj exemplář používá monochromatický monitor Philips. / CGA graphics up to 640 × 200 pixels. My unit uses a monochrome Philips monitor.
Zvuk / Sound: PC reproduktor nebo rozšiřující zvuk podle osazených karet / PC speaker or expansion sound depending on cards
Média / Storage: Dvě 5.25" disketové mechaniky 360 KB. Pevné úložiště hard card LogoStar LS-HC-32 s kapacitou 20 MB podle údajů majitele. / Two 5.25" 360 KB floppy drives. LogoStar LS-HC-32 hardcard with 20 MB capacity according to the owner's information.
Rozhraní / Interfaces: Systémová propojovací deska, disková, sériová a tisková rozhraní prostřednictvím modulů / System backplane, disk, serial and printer via modules
Napájení / Power: 220 V AC, 50 Hz, příkon 250 VA podle výrobního štítku JPR 86-A1. Na štítku je také označení F 200 mA. / 220 V AC, 50 Hz, 250 VA according to the JPR 86-A1 nameplate, also marked F 200 mA.
Původní cena / Original price: Původní cena není nezávisle doložena / Original price not independently documented
Náš exemplář / Our machine

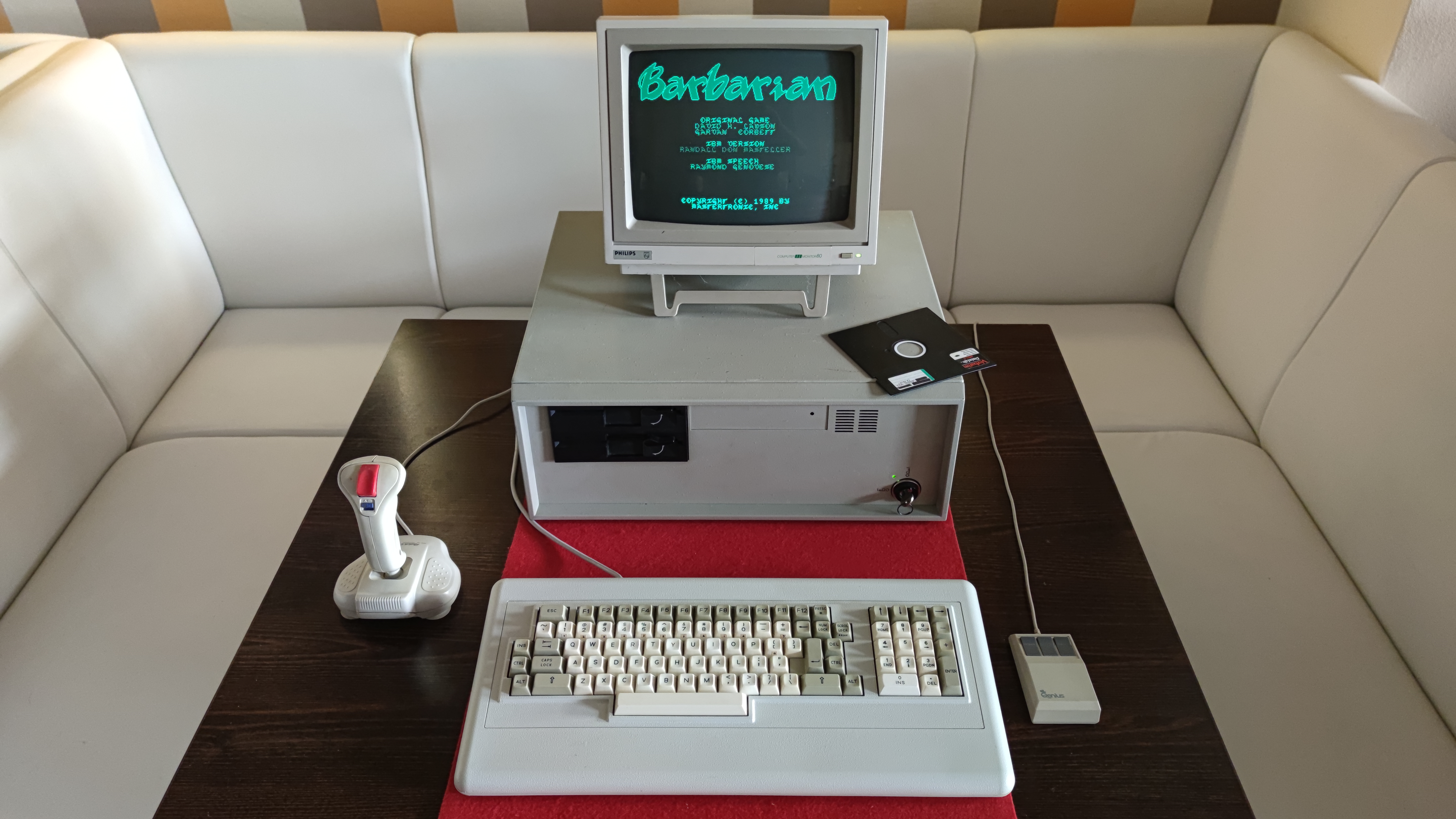

Můj Tesla SAPI 86-TS A1 je funkční československý šestnáctibitový počítač. Ve sbírce jej předvádím s monochromatickým monitorem Philips, klávesnicí Consul 262.9 a také s joystickem, který je vidět na fotografiích. Počítač používá procesor KM1810VM86, 640 KB RAM a grafiku CGA. Pro práci s disketami mám dvě 5.25" mechaniky s kapacitou 360 KB na disketu.
Zajímavostí této sestavy je dvacet megabajtů pevného úložiště v podobě karty LogoStar LS-HC-32, tedy řešení typu hard card. V počítači používám MS-DOS 5.0. U dobových systémů mě vždycky potěší možnost ukázat nejen jejich vzhled, ale i skutečný provoz. SAPI 86-TS je navíc pěkným příkladem toho, jak se u nás ke konci osmdesátých let vyvíjely vlastní počítače kompatibilní s IBM PC.
Výrobní štítek mého exempláře nese přímo typové označení JPR 86-A1 a značku TESLA. V poli čísla je vyraženo „12 00061 01WN22“. Štítek uvádí také 220 V, 50 Hz a příkon 250 VA. 🙂
My Tesla SAPI 86-TS A1 is a working Czechoslovak 16-bit computer. I demonstrate it with a Philips monochrome monitor, a Consul 262.9 keyboard and the joystick visible in the photographs. The computer uses a KM1810VM86 processor, 640 KB RAM and CGA video. For floppy storage, my setup has two 5.25" 360 KB drives.
An especially interesting part of the system is its LogoStar LS-HC-32 hard card, which provides 20 MB of disk storage according to my notes. I currently run MS-DOS 5.0. With historic computers I always enjoy being able to demonstrate not only how they look but also how they actually work. The SAPI 86-TS is also an excellent example of local attempts to develop IBM PC-compatible machines in late-1980s Czechoslovakia.
The original identification plate on my machine explicitly identifies its type as JPR 86-A1 and carries the TESLA name. The number field reads “12 00061 01WN22”. It also specifies 220 V, 50 Hz and a 250 VA power rating. 🙂
Zdroje / Sources
https://www.sapi.cz/novinky.php
https://martin.hinner.info/iccmap/cz/cs/sapi_86.html
https://martin.hinner.info/iccmap/cz/cs/ostatni_pocitace.html
https://i-logout.cz/20080326-0900_SAPI-86
https://www.wideservis.cz/ibm-pc-xt-procesorova-karta-do-isa-sbernice/
