Tesla SMEP PP01

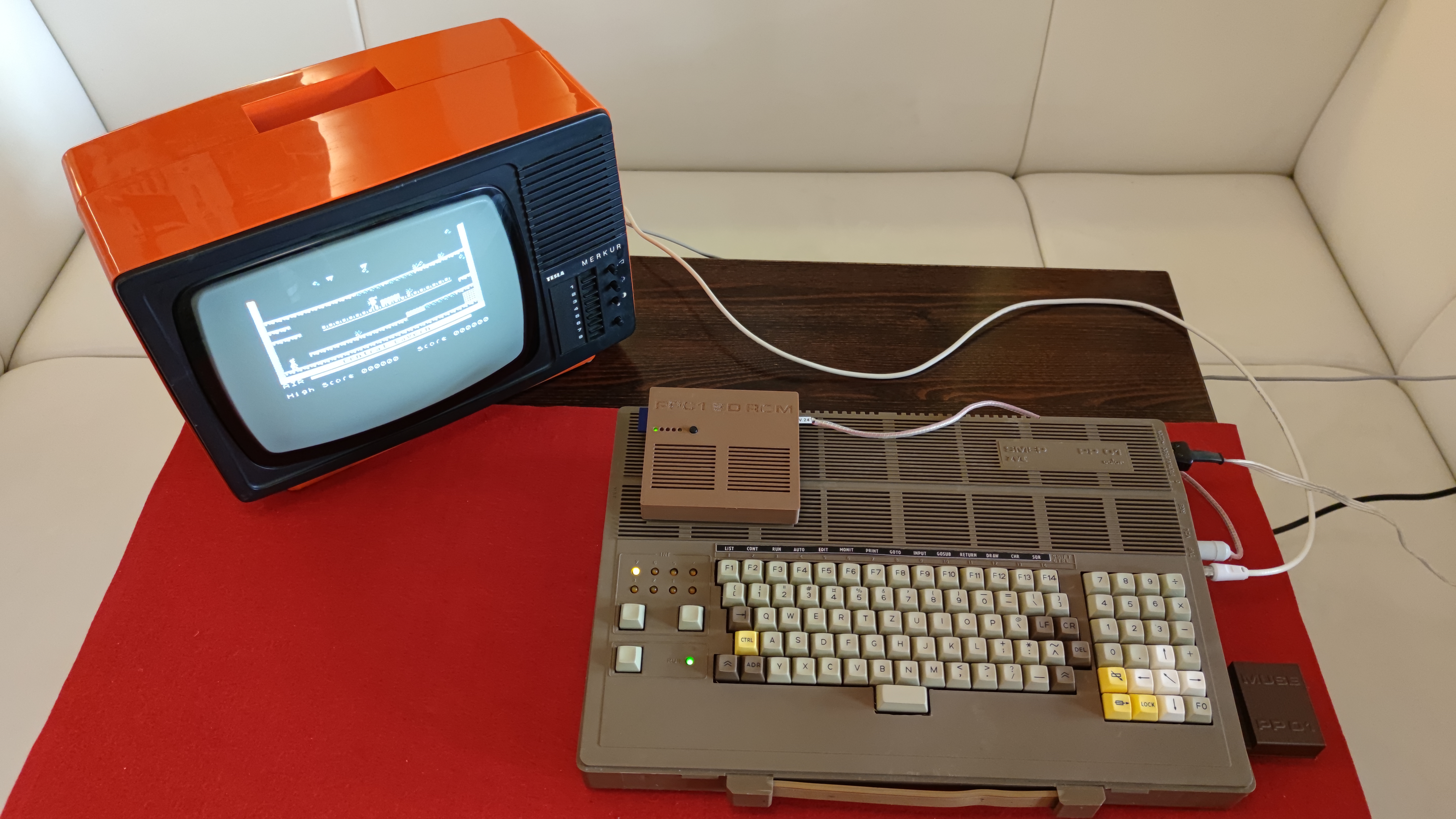

Tesla SMEP PP01 s monitorem, československý osmibitový barevný počítač s rozšířeními SD-ROM a MUSE / Tesla SMEP PP01 with monitor, Czechoslovak colour 8-bit computer with SD-ROM and MUSE expansions
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1985

Česky / Czech:

Tesla SMEP PP01 je československý osmibitový barevný počítač vyvinutý ve Výzkumném ústavu výpočetní techniky v Žilině a vyráběný od poloviny osmdesátých let v Závodech výpočtovej techniky v Banské Bystrici. Patří do programu SMEP, tedy Systému malých elektronických počítačů. Na rozdíl od pozdějších počítačů PP06 není kompatibilní s IBM PC. Jde o vlastní konstrukci s velmi neobvyklým řešením skříně, klávesnice a grafiky.

Základem je československý procesor Tesla MHB8080A přibližně na 2 MHz. Počítač má 64 KB RAM, z nichž 24 KB slouží obrazovým datům, a 16 KB ROM se systémem G-BASIC. Barevný obraz dosahuje 256 × 256 bodů s osmi barvami, textový režim má 32 znaků na řádku a 32 řádků. K dispozici je RGB výstup, televizní modulátor, magnetofonové rozhraní, V.24, paralelní rozhraní pro tiskárnu a systémová sběrnice. Horní rozšiřující konektor umožňoval připojovat také další ROM moduly se softwarem.

Známou slabinou dochovaných PP01 je původní ROM deska SM-2251, osazená šestnácti paměťovými obvody 8608 nebo 8708. Ty dnes často ztrácejí obsah a porucha dokáže počítač zcela vyřadit z provozu. Existuje proto moderní náhrada s jediným větším paměťovým obvodem, například EPROM 27128 či 27256. Další rozšíření SD-ROM přidává načítání programů a práci se soubory na SD kartě. Zvukový modul MUSE s čipem SAA1099P zase nabízí šest tónových a dva šumové generátory a zároveň možnost připojení joysticku. Díky těmto projektům lze PP01 používat i dnes bez zásadních zásahů do původní konstrukce.

English / Anglicky:

The Tesla SMEP PP01 is a Czechoslovak 8 bit colour computer developed at the Research Institute of Computing Technology in Žilina and manufactured from the mid-1980s by ZVT in Banská Bystrica. It was part of the SMEP programme, the System of Small Electronic Computers. Unlike the later PP06 series, it is not IBM PC compatible. It has a distinctive locally developed design, unusual enclosure and keyboard, and a capable colour display for its time.

The machine is based on a Czechoslovak Tesla MHB8080A processor running at approximately 2 MHz. It has 64 KB RAM, including 24 KB for video data, and 16 KB ROM containing G-BASIC. Its display supports 256 × 256 pixels in eight colours and a 32-column by 32-line text mode. Connections include RGB video, an RF television modulator, cassette interface, V.24 serial communication, a parallel printer port and a system expansion bus. The upper expansion connector could also accept ROM cartridges containing additional software.

A known weakness of surviving PP01 systems is the original SM-2251 ROM board with sixteen 8608 or 8708 memory chips. As these age they may lose their contents, leaving the computer unusable. A modern replacement uses a single larger memory device such as a 27128 or 27256 EPROM. The SD-ROM expansion adds loading and managing files from an SD card. The MUSE sound interface uses an SAA1099P with six tone and two noise generators and also provides a joystick connection. Such projects make the original hardware far more practical to use today without fundamentally changing its design.

Technické údaje / Specifications

Výrobce / Manufacturer: Vývoj VÚVT Žilina, výroba ZVT Banská Bystrica, Československo / Designed by VÚVT Žilina, manufactured by ZVT Banská Bystrica, Czechoslovakia

Model: SMEP PP01

Rok / Year: 1985

Země / Country: Československo / Czechoslovakia

Typ / Type: Československý osmibitový barevný osobní mikropočítač / Czechoslovak 8-bit colour personal microcomputer

CPU: Tesla MHB8080A, procesor kompatibilní s Intel 8080 / Tesla MHB8080A, Intel 8080 compatible processor

Takt CPU / CPU clock: Přibližně 2 MHz / Approximately 2 MHz

RAM: 64 KB RAM, z toho 24 KB pro grafický obraz / 64 KB RAM, including 24 KB for graphics display

ROM: 16 KB G-BASIC, u mého exempláře nová náhradní deska SM-2251 s modernější pamětí / 16 KB G-BASIC, my machine has a new SM-2251 replacement board using modern memory

Operační systém / Operating system: G-BASIC v ROM, další software v zásuvných modulech a přes PP01 SD-ROM / G-BASIC in ROM, additional software via plug-in modules and PP01 SD-ROM

Video / Graphics: Barevná grafika 256 × 256 bodů, osm barev, text 32 × 32 znaků, RGB a televizní modulátor / 256 × 256 pixel colour graphics, eight colours, text 32 × 32 characters, RGB and TV modulator

Zvuk / Sound: Původní jednoduchý zvuk. Můj exemplář má zásuvný modul MUSE PP01 s obvodem SAA1099P, šesti tónovými a dvěma šumovými generátory. / Basic original sound. My machine has a plug-in MUSE PP01 module with SAA1099P providing six tone and two noise generators.

Média / Storage: Původně kazetový magnetofon a ROM moduly. V mém exempláři PP01 SD-ROM s SD kartou a správcem souborů. / Originally cassette recorder and ROM modules. My machine has a PP01 SD-ROM with SD card and file manager.

Rozhraní / Interfaces: RGB, RF modulátor, magnetofonové rozhraní, sériový port V.24, paralelní tiskový port Centronics, 8255, časovač 8253, systémová sběrnice a konektor ROM modulu. Rozšíření MUSE podporuje joystick. / RGB, RF modulator, cassette interface, V.24 serial port, Centronics parallel printer, 8255, 8253 timer, system bus and ROM module connector. MUSE expansion supports a joystick.

Napájení / Power: Původní napájecí soustava počítače SMEP PP01 / Original power supply system of SMEP PP01

Původní cena / Original price: Původní prodejní cena tohoto exempláře není věrohodně doložena. / Original selling price for my specimen has not been reliably established.

Náš exemplář / Our machine

Česky / Czech:

Tesla SMEP PP01 mám ve sbírce od Vánoc 2019, kdy jsem jej dostal od přítelkyně. Takže za jeho pořízení vlastně může Ježíšek. 🙂 Opravu mi provedl Imrich Konkol (Ikon) z Pezinku.

Nejdůležitější byla výměna původní ROM desky SM-2251 s mnoha stárnoucími pamětmi. Náhradní plošný spoj jsem si nechal vyrobit u PCBWay podle projektu zveřejněného na 8bity.cz. Nové řešení používá modernější paměť místo šestnácti původních ROM obvodů.

Od Ikona mám také zásuvný modul PP01 SD-ROM pro načítání programů z SD karty a zvukové rozšíření MUSE PP01 s obvodem SAA1099P a možností připojit joystick. Počítač dnes funguje a mohu jej používat bez nevratných změn jeho původní konstrukce.

English / Anglicky:

I have owned my Tesla SMEP PP01 since Christmas 2019, when my partner gave it to me as a present. So Father Christmas deserves some credit. 🙂 Imrich Konkol (Ikon) from Pezinok repaired the computer.

The most important improvement was replacing its original SM-2251 ROM board with numerous ageing memory chips. I had a replacement PCB manufactured by PCBWay using a design published on 8bity.cz. The new board uses a more modern memory device instead of sixteen original ROM chips.

I also have two plug-in modules from Ikon: PP01 SD-ROM for loading programs from an SD card and MUSE PP01, adding SAA1099P sound and joystick support. The computer now works without requiring irreversible changes to its original construction.

Zdroje / Sources

https://pp01.borik.net/index.php?pg=sdrom

https://pp01.borik.net/index.php?pg=muse

https://pp01.borik.net/index.php?pg=emul

https://www.8bity.cz/2019/nhrada-desky-rom-sm-2251-pro-poctac-pp-01/

https://www.clous.cz/zvt-smep-pp01-color/

https://sindik.at/

Fotodokumentace / Photo documentation



Tesla SMEP PP01, československý počítač s externím CRT monitorem a původní klávesnicí / Tesla SMEP PP01, Czechoslovak computer with external CRT monitor and original keyboard
Tesla SMEP PP01, počítač PP01 s běžícím textovým programem na monitoru / Tesla SMEP PP01, PP01 computer with text program running on monitor
Tesla SMEP PP01, boční panel počítače s porty a ventilačními otvory / Tesla SMEP PP01, side panel of computer with ports and ventilation slots
Tesla SMEP PP01, původní skříň SMEP PP01 ve složeném stavu s CRT televizorem / Tesla SMEP PP01, original folded SMEP PP01 case with CRT television
Tesla SMEP PP01, otevřená skříň s klávesnicí a krytem displeje / Tesla SMEP PP01, opened enclosure with keyboard and display cover
Tesla SMEP PP01, šikmý detail kláves a původní skříně / Tesla SMEP PP01, angled close-up of keys and original case
Tesla SMEP PP01, detail horního krytu s ventilačními otvory / Tesla SMEP PP01, close-up of upper cover with ventilation openings
Tesla SMEP PP01, klávesnice a zásuvné příslušenství s připojenými kabely / Tesla SMEP PP01, keyboard and plug-in accessories with connected cables
Tesla SMEP PP01, původní dobová reklama na osobní počítač SMEP PP01 / Tesla SMEP PP01, original period advertisement for SMEP PP01 personal computer
Tesla SMEP PP01, funkční SMEP PP01 s dvěma monitory a otevřeným systémovým prostředím / Tesla SMEP PP01, working SMEP PP01 with two monitors and active display
Tesla SMEP PP01, šikmý pohled na šedou skříň a konektory / Tesla SMEP PP01, angled view of grey enclosure and connectors
Tesla SMEP PP01, spodní kryt s větracími mřížkami a nožkami / Tesla SMEP PP01, bottom cover with ventilation grille and feet
Tesla SMEP PP01, pohled shora na uzavřený kryt počítače PP01 / Tesla SMEP PP01, overhead view of closed PP01 computer cover
Tesla SMEP PP01, původní klávesnice československého PP01 po otevření krytu / Tesla SMEP PP01, original Czechoslovak PP01 keyboard after opening cover
Tesla SMEP PP01, pohled shora na klávesnici a dvě rozšiřující desky / Tesla SMEP PP01, overhead view of keyboard and two expansion modules
Tesla SMEP PP01, zásuvný modul nebo paměťová karta připojená k PP01 / Tesla SMEP PP01, plug-in module or memory card attached to PP01
Tesla SMEP PP01, otevřená skříň PP01 s deskami elektroniky a kabeláží / Tesla SMEP PP01, opened PP01 case with circuit boards and wiring
Tesla SMEP PP01, detail původního typového a výrobního štítku PP01 / Tesla SMEP PP01, close-up of original PP01 identification label
