Tesla/ZVT SMEP PP06.13

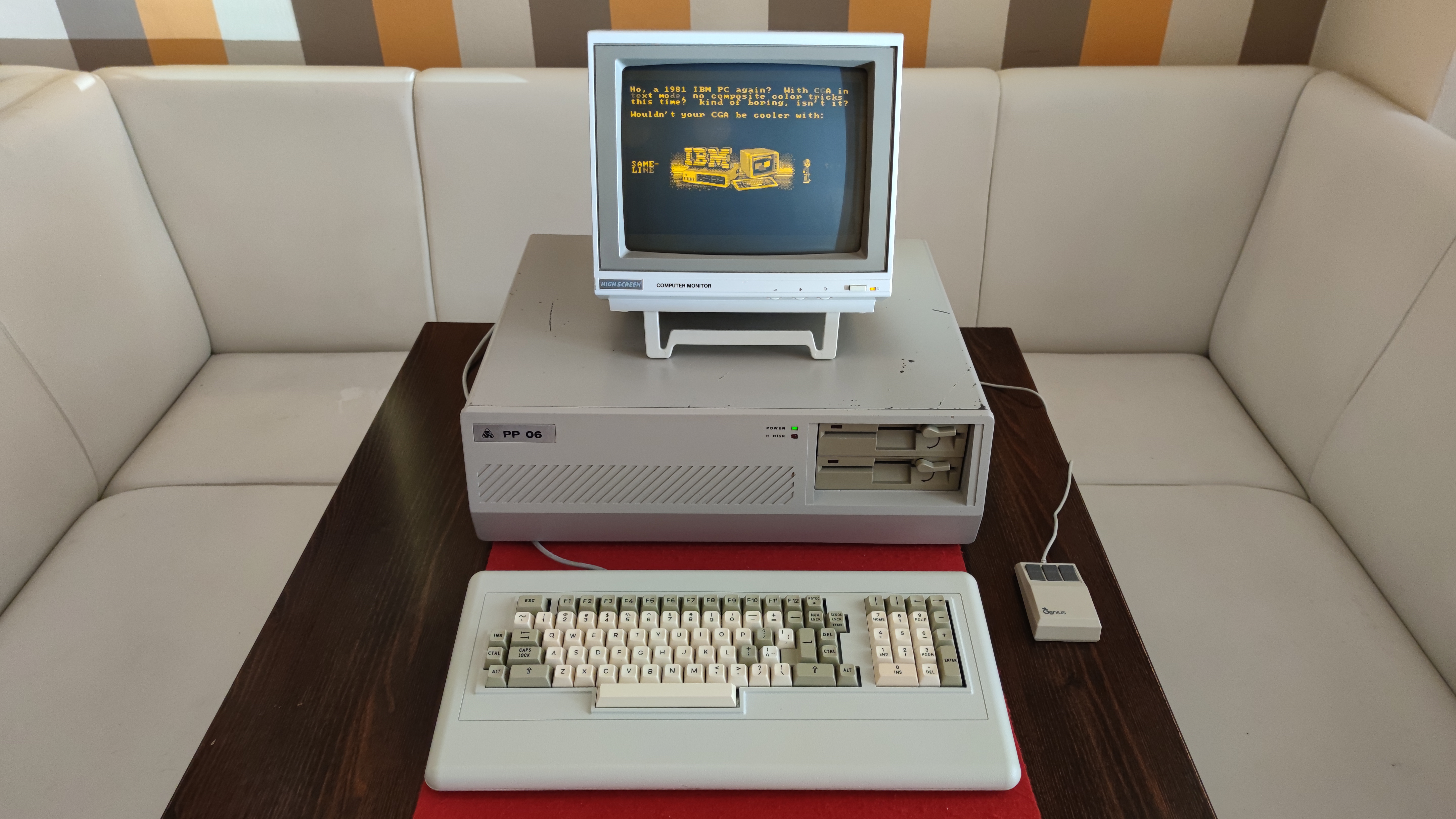

Tesla/ZVT SMEP PP06.13, pozdější československý počítač kompatibilní s IBM PC/XT, funkční sestava s jantarovým monitorem Highscreen. / Tesla/ZVT SMEP PP06.13, later Czechoslovak IBM PC/XT-compatible computer, working setup with amber Highscreen monitor
←
→

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1988

Česky / Czech:

Tesla/ZVT SMEP PP06.13 je pozdější československá verze modulárního osobního počítače řady PP06, vyvíjené pro prostředí kompatibilní s IBM PC/XT. Počítač používá samostatné zásuvné desky procesoru, operační paměti, grafiky a řadičů, které propojuje společná systémová sběrnice. Oproti staršímu provedení PP06.1 má přepracovanou propojovací desku se třemi standardními osmibitovými sloty ISA. Do těch lze vkládat odpovídající karty bez speciálních redukcí, kterým se mezi sběrateli říká hokejky.

Liší se i přední maska skříně, vnitřní oplechování a některé napájecí prvky včetně umístění zásuvky pro monitor. Procesorové, paměťové a další desky zůstaly do značné míry společné s předchozí generací. V typickém osazení používá počítač procesor třídy Intel 8088 na 4,77 MHz, operační paměť až 640 KB, grafiku CGA, dvojici 5.25" disketových mechanik a pevný disk přes řadič MFM. Grafika CGA podporuje textový režim 80 × 25 znaků a grafické režimy 320 × 200 a 640 × 200 bodů. Software je kompatibilní s prostředím IBM PC a může pracovat pod DOSem. Přesná konfigurace závisí na osazených kartách.

Modulární provedení umožňovalo i rozšíření, která nejsou na první pohled patrná. V dokumentaci rodiny PP06 jsou doloženy síťové karty SM 1270 a SM 1274 pro lokální síť PPnet, převodníkové A/D karty a vedle CGA také pozdější grafické karty VGA. Výbava konkrétní sestavy závisela na skutečně osazených modulech. Pod označením PP06 se v dobových příručkách objevují také vlastní aplikační programy PP BASIC, MIDAS 86, T-GRAF, PED a SUPERKALK. Nešlo tedy pouze o mechanicky odlišnou kopii IBM PC/XT.

English / Anglicky:

The Tesla/ZVT SMEP PP06.13 is a later Czechoslovak version of the modular PP06 personal computer family, developed for IBM PC/XT-compatible software. Separate plug-in boards carry the processor, system memory, video circuitry and storage controllers. They are connected through a common backplane. Unlike the earlier PP06.1, this revision has a redesigned backplane with three standard 8 bit ISA slots. Suitable ISA cards can therefore be installed without the special adapter boards nicknamed hockey sticks by collectors.

The PP06.13 also has a different front panel, revised internal metalwork and changes to some power connections, including the placement of the monitor outlet. Many of the processor, memory and other cards remain closely related to those used in the previous model. A typical configuration features an Intel 8088-class processor running at 4.77 MHz, up to 640 KB RAM, CGA video, two 5.25" floppy drives and an MFM hard disk controller. CGA provides 80 × 25 text as well as 320 × 200 and 640 × 200 graphics modes. The system is compatible with IBM PC software and can run DOS. Its precise hardware specification depends on the boards installed.

The modular design allowed expansions not immediately obvious from the computer's appearance. Documentation for the PP06 family lists SM 1270 and SM 1274 network adapters for the PPnet local network, analogue-to-digital converter boards and later VGA display boards alongside CGA. The actual capabilities of any individual machine depended on its fitted modules. Period PP06 software catalogues also mention PP BASIC, MIDAS 86, T-GRAF, PED and SUPERKALK. The family was therefore more than a mechanically different IBM PC/XT clone.

Technické údaje / Specifications

Výrobce / Manufacturer: ZVT, Československo, součástky a moduly řady SMEP PP06 / ZVT, Czechoslovakia, SMEP PP06 series components and modules

Model: SMEP PP06.13

Rok / Year: 1988

Země / Country: Československo / Czechoslovakia

Typ / Type: Československý modulární počítač třídy IBM PC/XT, pozdější revize se třemi sloty ISA / Czechoslovak modular IBM PC/XT class computer, later revision with three ISA slots

CPU: AMD 8088-1 podle údajů o mém exempláři / AMD 8088-1 according to documentation of my specimen

Takt CPU / CPU clock: 4,77 MHz / 4.77 MHz

RAM: 640 KB RAM v mém exempláři / 640 KB RAM in my specimen

ROM: Systémový BIOS kompatibilní s IBM PC/XT, konkrétní revize neověřena / IBM PC/XT compatible system BIOS, exact revision not verified

Operační systém / Operating system: Kompatibilita s MS-DOS a dobovým prostředím IBM PC/XT. Konkrétní nainstalovaná verze na mém exempláři není ověřena. / MS-DOS and contemporary IBM PC/XT software compatibility. The exact installed version on my unit has not been verified.

Video / Graphics: Grafická karta CGA, režimy 80 × 25 znaků, 320 × 200 bodů ve čtyřech barvách a 640 × 200 bodů ve dvou barvách. Můj exemplář s jantarovým monochromatickým monitorem Highscreen. / CGA graphics card, 80 × 25 text, 320 × 200 four colour and 640 × 200 two colour graphics. My specimen uses a Highscreen amber monochrome monitor.

Zvuk / Sound: Interní reproduktor kompatibilní s IBM PC / Internal IBM PC compatible speaker

Média / Storage: Dvě funkční disketové mechaniky 5.25" s kapacitou 360 KB a funkční původní pevný disk Seagate ST-225 s kapacitou 20 MB / Two working 5.25" 360 KB floppy drives and an original working Seagate ST-225 20 MB hard disk

Rozhraní / Interfaces: Modulární systémová sběrnice se třemi standardními osmibitovými sloty ISA, řadiče pro disketové mechaniky a pevný disk, dobová sériová a paralelní rozhraní dle osazení / Modular system bus with three standard 8-bit ISA slots, floppy and hard disk controllers, period serial and parallel interfaces according to configuration

Napájení / Power: Vestavěný síťový zdroj, na skříni je také zásuvka pro napájení monitoru / Built-in mains power supply, case also provides a power socket for the monitor

Původní cena / Original price: Původní cena výrobce není doložena. Pořízení a oprava mého exempláře v letech 2023 až 2024 stály celkem 14 849 Kč (přibližně 610 €) bez myši. / Manufacturer's original price is not documented. Acquisition and repair of my specimen in 2023 to 2024 cost a total of 14,849 Kč (přibližně 610 €), excluding the mouse.

Náš exemplář / Our machine

Česky / Czech:

Tesla SMEP PP06.13 mi chyběla do dvojice se starší PP06.1, proto jsem ji koupil na Aukru za 6 167 Kč (přibližně 255 €). Počítač dorazil bez klávesnice a monitoru a navíc nefunkční. Vadný byl časovač 8253, několik pamětí DRAM a řada dalších integrovaných obvodů.

Opravu provedl Imrich Konkol (Ikon) z Pezinku. Musel vyměnit přibližně dvacet integrovaných obvodů a osadit patice. Oprava včetně dopravy stála 4 932 Kč (přibližně 205 €). Klávesnici jsem získal od Filipa Šnedara za 1 079 Kč (přibližně 44 €) a jantarový monitor Highscreen za 2 671 Kč (přibližně 110 €). Celá sestava mě tak vyšla na 14 849 Kč (přibližně 610 €) bez myši.

Dnes vše funguje včetně obou 5.25" mechanik a původního 20MB disku Seagate ST-225. Oproti mé PP06.1, kde data ukládám na CompactFlash, se zde podařilo zachovat funkční původní winchester. 🙂

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

I bought my Tesla SMEP PP06.13 on Aukro for CZK 6,167 (approx. €255) to complete the pair with my older PP06.1. It arrived without keyboard or monitor and did not work. The faults included an 8253 timer, several DRAM chips and numerous other integrated circuits.

Imrich Konkol (Ikon) from Pezinok repaired the machine, replacing approximately twenty ICs and installing sockets. The repair including shipping cost CZK 4,932 (approx. €205). I acquired a keyboard from Filip Šnedar for CZK 1,079 (approx. €44) and an amber Highscreen monitor for CZK 2,671 (approx. €110). Total expenditure was CZK 14,849 (approx. €610) excluding the mouse.

The system now works, including both 5.25" floppy drives and the original 20 MB Seagate ST-225 hard disk. Unlike my PP06.1, which uses CompactFlash for data, this machine retains a working original Winchester drive. 🙂

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.
