Texas Instruments TI-99/4A

Texas Instruments TI-99/4A (1981), funkční 16bitový domácí počítač s rozšířením RAM, řečovým modulem a cartridgemi / Texas Instruments TI-99/4A (1981), working 16-bit home computer with RAM expansion, speech synthesizer module and cartridges
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1981

Česky / Czech:

Texas Instruments TI-99/4A je americký domácí počítač uvedený v červnu 1981 jako nástupce modelu TI-99/4 z roku 1979. Už původní TI-99/4 patřil k prvním domácím počítačům se skutečným 16bitovým procesorem. Vylepšený TI-99/4A dostal plnohodnotnou klávesnici, schopnější grafiku a výrazně nižší prodejní cenu. Jeho základem zůstal procesor Texas Instruments TMS9900 taktovaný přibližně 3 MHz. Neobvyklá paměťová architektura však část výhod 16bitového CPU omezovala. Procesor má přímo přístupných jen 256 bajtů rychlé pracovní paměti scratchpad, zatímco 16 KB RAM je určeno obrazovému procesoru a CPU k ní přistupuje nepřímo. Pro pokročilejší programy tak bylo důležité externí rozšíření o 32 KB RAM.

Grafický procesor TMS9918A nabízí 256 × 192 bodů, paletu 16 barev a 32 hardwarových spritů, z nichž lze zobrazit nejvýše čtyři na jednom řádku. Základní textový režim zobrazuje 32 × 24 znaků. Zvuk generuje obvod z rodiny TMS9919 a SN94624 se třemi tónovými hlasy a šumovým kanálem. TI BASIC je uložený v systémové ROM, Extended BASIC se dodával na samostatné cartridgi. Programy a hry bylo možné spouštět z ROM a GROM cartridgí, případně pracovat s kazetovým magnetofonem. Konzole měla speciální konektor joysticků, obrazový výstup a boční systémovou sběrnici pro rozšiřující jednotky.

Významnou součástí ekosystému TI byly externí moduly pro syntézu řeči, rozšíření paměti, tisk i diskové mechaniky. Speech Synthesizer dokázal přehrávat digitálně syntetizovanou lidskou řeč a patřil k nejnápadnějším periferiím své doby. Vedle původních bočních modulů existoval také velký Peripheral Expansion Box. V roce 1981 se TI-99/4A v USA začínal prodávat za 525 dolarů. Následná cenová válka zejména s Commodorem vedla k prudkým slevám a Texas Instruments nakonec z trhu domácích počítačů odešla. Dnes je kolem TI-99/4A stále aktivní komunita, která vyvíjí i moderní paměťová rozšíření a cartridge.

English / Anglicky:

Texas Instruments launched the TI-99/4A in the United States in June 1981 as the successor to its original TI-99/4 introduced in 1979. The earlier machine was among the first home computers with a true 16-bit CPU. The improved 99/4A offered a full-travel keyboard, updated graphics and a substantially lower price. Its processor remained the Texas Instruments TMS9900 running at approximately 3 MHz. The unusual memory design limited some of the benefits of a 16-bit processor, however. The CPU can directly access only 256 bytes of fast scratchpad RAM, while a separate 16 KB video RAM bank is accessed indirectly through the video processor. An external 32 KB CPU RAM expansion therefore became important for more demanding software.

The TMS9918A graphics chip supports 256 × 192 pixels, a 16-colour palette and 32 hardware sprites, with no more than four visible on any scan line. Its normal text display has 32 × 24 characters. A sound chip from the TMS9919 or SN94624 family provides three tone channels and one noise generator. TI BASIC is built into ROM, while Extended BASIC was supplied as a separate cartridge. Programs and games were distributed on ROM and GROM modules or stored on cassette tape. The console provides a dedicated joystick connector, video output and side expansion bus.

Texas Instruments created an extensive peripheral family around the 99/4A. The optional Speech Synthesizer generated human speech and was particularly impressive for its time. Memory expansion, serial interfaces, printers and floppy drives were available through sidecar accessories or the larger Peripheral Expansion Box. The US introduction price was $525 in 1981. An increasingly aggressive price war, particularly with Commodore, eventually caused TI to leave the home computer market. The platform remains popular among enthusiasts who continue to develop modern cartridge loaders and memory expansions.

Technické údaje / Specifications

Výrobce / Manufacturer: Texas Instruments Incorporated, USA / Texas Instruments Incorporated, USA

Model: TI-99/4A

Rok / Year: 1981

Země / Country: USA / United States

Typ / Type: Domácí počítač se 16bitovým procesorem a osmibitovou periferní datovou sběrnicí / Home computer with 16-bit CPU and 8-bit peripheral data bus

CPU: Texas Instruments TMS9900, 16bitový / Texas Instruments TMS9900, 16 bit

Takt CPU / CPU clock: Přibližně 3 MHz / approximately 3 MHz

RAM: Základ 256 bajtů rychlé CPU scratchpad RAM a 16 KB grafické VRAM. Můj exemplář má také původní 32KB TI paměťový modul a samostatný novodobý 32KB Sidecar / Standard 256 bytes CPU scratchpad, 16 KB VRAM, with original TI 32 KB expansion and modern alternative 32 KB sidecar

ROM: 26 KB systémová ROM včetně TI BASIC, programové ROM a GROM cartridge podle software / 26 KB system ROM including TI BASIC, plus optional ROM/GROM cartridges

Operační systém / Operating system: TI BASIC v ROM, TI Extended BASIC na samostatné cartridgi, s příslušným rozšířením dostupné další programovací jazyky a diskový software / TI BASIC in ROM, Extended BASIC cartridge, additional operating environments with suitable expansion

Video / Graphics: Texas Instruments TMS9918A nebo odpovídající regionální VDP, rozlišení až 256 × 192 bodů, 16 barev, text 32 × 24 znaků, 32 hardwarových spritů, čtyři na řádku / TMS9918A or PAL equivalent, up to 256 × 192, 16 colours, 32 × 24 characters, 32 sprites, maximum four per scan line

Zvuk / Sound: Texas Instruments TMS9919 nebo SN94624, tři tónové hlasy a generátor šumu, volitelný externí Speech Synthesizer / TMS9919 or SN94624, three tone voices and noise, optional speech synthesizer

Média / Storage: ROM a GROM cartridge, externí kazetový magnetofon, volitelné disketové mechaniky přes PEB. Moje sestava také FinalGROM99 se SD kartou / ROM and GROM cartridges, cassette, optional floppy drives through PEB, modern SD-based FinalGROM99 on my setup

Rozhraní / Interfaces: Cartridge port, jediné joystickové rozhraní pro dva ovladače s redukcí, kazetový konektor, audio a video dle regionu, boční rozšiřovací sběrnice pro Speech Synthesizer a 32KB RAM moduly, připojení Peripheral Expansion Box / Cartridge, single two-joystick interface via adapter, cassette, regional audio video, expansion bus for speech and memory, PEB

Napájení / Power: Externí napájecí zdroj s více napěťovými větvemi, připojení monitoru podle regionálního provedení / External multi-voltage PSU, monitor interface depending on regional model

Rozměry / Dimensions: Samotný počítač 377 × 256 × 70 mm (šířka × hloubka × výška), hmotnost 2,14 kg podle exempláře Science Museum Group. Nezahrnuje zdroj ani externí moduly / Console 377 × 256 × 70 mm, 2.14 kg as measured by Science Museum Group, excluding PSU and expansions

Původní cena / Original price: 525 USD, původní prodejní cena TI-99/4A v USA při uvedení roku 1981 podle Smithsonian / Original US introduction price $525 in 1981, Smithsonian Institution

Náš exemplář / Our machine

Česky / Czech:

Můj Texas Instruments TI-99/4A z roku 1981 byl od začátku funkční. Stačilo jej vyčistit, rozebrat a odstranit oxidaci z konektorů rozšiřovací sběrnice. Samotný počítač nepotřeboval opravu elektroniky.

Pak jsem k němu postupně sháněl původní periferie i novodobé doplňky. Pořídil jsem řečový modul Speech Synthesizer, jehož elektroniku jsem musel upravit, aby bylo možné připojovat další periferie za něj. Následoval adaptér pro dva joysticky, moderní boční rozšíření o 32 KB RAM, původní velký externí paměťový modul TI 32KB Memory Expansion, kabely k magnetofonu, videokabel k monitoru, devět herních a programových cartridgí a ještě samostatná cartridge Extended BASIC. Původní paměťový modul i moderní Sidecar slouží jako alternativní řešení rozšíření RAM. Pro ukázku dobového počítače má původní modul své kouzlo, i když zabere pořádný kus stolu.

Když už jsem měl výbavu pohromadě, objevil jsem moderní FinalGROM99 se slotem na SD kartu a pořídil také ten. Dokáže spouštět obrazy řady původních ROM a GROM cartridgí z paměťové karty, a tak mi ušetří neustálé přehazování originálů. Některé programy ovšem stále potřebují samostatné 32KB rozšíření RAM, takže ani oba paměťové moduly neztratily smysl. Nakonec jsem s tímhle počítačem strávil víc času studiem a sháněním výbavy než samotnou opravou. A všechny tyhle doplňky tvoří sestavu na fotografiích.

English / Anglicky:

My Texas Instruments TI-99/4A from 1981 was already working when I obtained it. I cleaned it, opened the case and removed oxidation from the expansion bus connectors. The computer itself did not need an electronic repair.

I then began collecting original peripherals and newer accessories. I acquired a TI Speech Synthesizer and had to modify its electronics so that further peripherals could be connected behind it. Other purchases included a dual joystick adapter, a modern 32 KB RAM sidecar, the original large TI 32KB Memory Expansion module, cassette leads, a monitor video cable, nine game and application cartridges, and an additional Extended BASIC cartridge. The original memory unit and the modern sidecar are alternative ways to provide expanded system RAM. The old TI module takes more desk space but suits the computer's period appearance.

After assembling all this equipment, I discovered the modern SD card based FinalGROM99 cartridge and obtained one as well. It can load images of many original ROM and GROM cartridges directly from an SD card, reducing the need to swap physical modules. Some software still requires a separate 32 KB RAM expansion, so the memory accessories remain useful. In the end, studying the platform and sourcing peripherals took much longer than getting the original computer running. The photographs show the assembled collection of accessories.

Zdroje / Sources

https://www.si.edu/object/texas-instruments-model-994a-microcomputer%3Anmah_1064832

https://collection.sciencemuseumgroup.org.uk/objects/co410431

https://www.mediaarchaeologylab.com/collection/texas-instruments-ti-994a-9b7175b/

https://www.oldcomputers.net/ti994a.html

https://endlos99.github.io/finalgrom99/

https://www.ninerpedia.org/wiki/TI-99_sidecar_expansion

https://jedimatt42.com/4a/ti32kmem/

https://www.ti994.com/overview/goodarticle.html

Fotodokumentace / Photo documentation

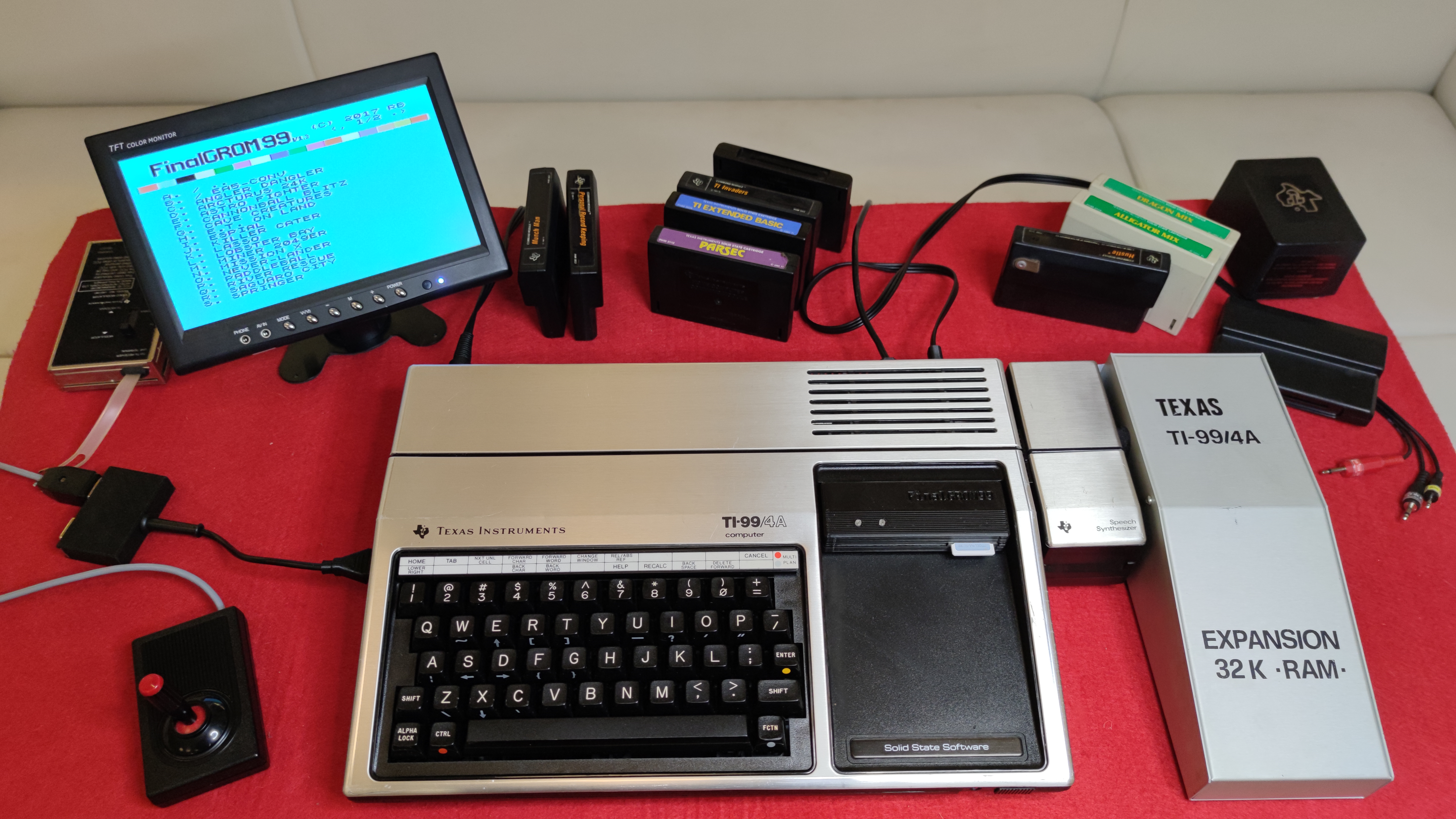

Texas Instruments TI-99/4A z roku 1981, funkční počítač s externími moduly a příslušenstvím / 1981 working computer with external modules and accessories
Texas Instruments TI-99/4A, sestava počítače a rozšiřujících modulů před čištěním / system and expansion modules before cleaning
Texas Instruments TI-99/4A, detaily zapojení příslušenství a rozšiřujících modulů / accessory connections and expansion module details
Texas Instruments TI-99/4A, původní TI 32KB Memory Expansion / original TI 32KB Memory Expansion module
Texas Instruments TI-99/4A, cartridge a příslušenství pro osmibitovou a šestnáctibitovou platformu / software cartridges and accessories for eight and sixteen bit computing
Texas Instruments TI-99/4A, dvojitý konektor joystickového adaptéru / dual connector on joystick adapter
Texas Instruments TI-99/4A, moderní cartridge FinalGROM99 pro programy z SD karty / modern FinalGROM99 cartridge loading software from SD card
Texas Instruments TI-99/4A, počítač s původní klávesnicí a připojenými periferiemi / computer with original keyboard and connected peripherals
Texas Instruments TI-99/4A, připojené kabely a externí periferie / connecting cables and external peripherals
Texas Instruments TI-99/4A, původní externí rozšiřující modul / original external expansion module
Texas Instruments TI-99/4A, elektronika uvnitř historického paměťového rozšíření / electronics inside vintage memory expansion module
Texas Instruments TI-99/4A, adaptér joysticků pro standardní devítipinové ovladače / joystick adapter for standard nine-pin controllers
Texas Instruments TI-99/4A, dobové herní a programové cartridge v originálních krabičkách / period software and game cartridges in original cases
