Thomson MO5

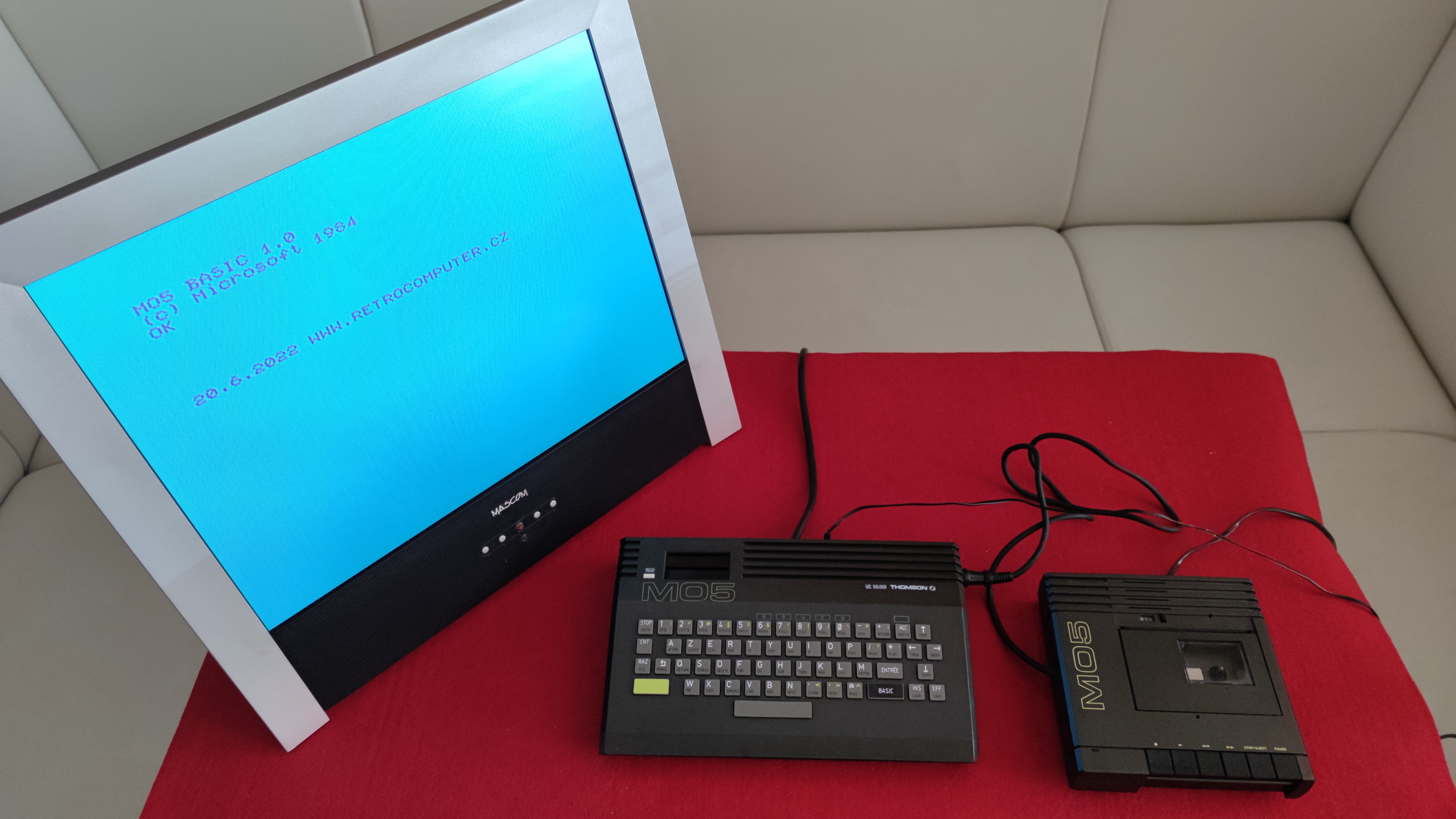

Thomson MO5 z roku 1984 s gumovou klávesnicí AZERTY, originálním kazetovým magnetofonem a připojeným monitorem / Thomson MO5 from 1984 with rubber AZERTY keyboard, original cassette recorder and monitor
←
→
Youtube video →

Země / Country:

Francie / France

Rok / Year:

1984

Česky / Czech:

Thomson MO5 uvedla na francouzský trh společnost Thomson Micro-Informatique v červnu 1984. Šlo o nový osmibitový domácí počítač, který měl soutěžit se ZX Spectrem, Commodorem 64 a dalšími cenově dostupnějšími systémy. Jeho zaváděcí cena byla 2 390 francouzských franků. Současně se objevil také výkonnější Thomson TO7/70, zatímco MO5 představoval kompaktnější variantu pro rodiny a začínající programátory. Přes podobný procesor a některé společné konstrukční myšlenky nebyly programy pro MO5 automaticky kompatibilní s rodinou Thomson TO.

První MO5 se vyznačoval nízkou tmavou skříní a gumovou klávesnicí AZERTY, která svým charakterem připomínala původní ZX Spectrum. K dispozici však byla vlastní francouzská sada popisků a řada funkcí dostupných přímo z klávesnice. Později Thomson konstrukci několikrát upravil, objevily se nové revize základní desky, varianty s mechanickou klávesnicí i exportní provedení MO5E. Poslední jmenovaný model se od běžného MO5 lišil výbavou a rozhraními, nešlo pouze o jinou barvu krytu.

Základem je osmibitový Motorola 6809E taktovaný na 1 MHz. Procesor obsahuje šestnáctibitové registry a poměrně bohaté možnosti adresování, což bylo výhodné pro programování ve strojovém kódu. O obraz, řízení paměti a některé další funkce se stará vlastní hradlové pole Thomson, u různých revizí označované například EFGJ03L nebo MA4Q-1200. V počítači je také obvod Motorola 6821 PIA pro obsluhu vstupních a výstupních signálů. Deska se proto konstrukčně liší od britských počítačů Sinclair, přestože patří do stejné generace osmibitových domácích strojů.

Operační paměť má celkem 48 KB. Pro běžné programy je určeno 32 KB RAM a dalších 16 KB slouží jako videopaměť. ROM o velikosti 16 KB zahrnuje přibližně 4 KB systémového monitoru a 12 KB interpretu Microsoft MO5 BASIC 1.0. Po zapnutí se BASIC spustí přímo z ROM, bez nutnosti zasunovat cartridge. To byla výhoda proti staršímu Thomsonu TO7, jehož BASIC se původně distribuoval na samostatném modulu Mémo7.

Zobrazení má rozlišení 320 × 200 pixelů a textovou obrazovku 40 × 25 znaků. MO5 používá paletu šestnácti barev, ale nelze je libovolně kombinovat v každém bodě. V každé vodorovné skupině osmi pixelů mohou být současně jen dvě z dostupných barev. Videopaměť je proto rozdělena na část určující podobu bodů a část s barevnými atributy. Omezení se projevovalo zejména při tvorbě detailních barevných obrázků a her. Oproti některým konkurenčním systémům však MO5 nabízel ostrý obraz prostřednictvím analogového RGB signálu vyvedeného na francouzský konektor Péritel, známý také jako SCART.

Zvukové možnosti základního MO5 byly skromné, tvoří je jednoduchý jednobitový signál pro pípání a efekty. Rozšíření Musique et Jeux umožňovalo připojit herní ovladače a nabízelo další zvukové možnosti. Samotný počítač má také přípojku pro světelné pero, francouzsky crayon optique. Perem bylo možné na kompatibilním CRT televizoru určovat polohu na obrazovce a ovládat vhodné programy. Světelné pero se pro domácí MO5 obvykle pořizovalo zvlášť, při školních dodávkách ale mohlo patřit do vybavení učebny.

Programy a hry se ukládaly na externí kazetový magnetofon nebo na zásuvné moduly Mémo5. Pro kazetový záznam Thomson používal vlastní řešení s rychlostí přibližně 1 200 baudů a specializované magnetofony řady MK 50. K dispozici bylo také rozšíření o disketové jednotky a později Quick Disk. Soubory pro systémy MO a TO nebylo možné automaticky zaměňovat, ani když obě rodiny používaly zdánlivě podobné periferní zařízení. Pro běžné domácí použití však zůstával magnetofon nejdostupnějším způsobem ukládání.

Zásadní kapitola přišla v roce 1985. Francouzská vláda zahájila program Plan Informatique pour Tous, který měl rozšířit používání počítačů ve školách. MO5 už se v té době prodával na domácím trhu, nebyl tedy původně navržen až pro tuto státní akci. Díky programu se však ve školách objevily desítky tisíc jeho exemplářů. Některé byly prostřednictvím síťového rozhraní propojeny do systému Nanoréseau, kde žáci pracovali na jednotlivých mikropočítačích a sdíleli školní server, programy nebo tiskárnu. Vzdělávací nasazení výrazně přispělo k tomu, že si francouzská generace osmdesátých let spojuje první setkání s počítačem právě se značkou Thomson.

Běžný MO5 byl prodáván zejména ve Francii a výroba původní řady skončila přibližně v roce 1986, kdy ji postupně nahradila novější zařízení včetně Thomsonu MO6. Přestože se z něj nestal mezinárodní konkurent Commodoru 64 nebo ZX Spectra, ve francouzském prostředí patřil mezi nejviditelnější domácí a školní počítače své doby. Jeho technická dokumentace, dobový software a emulátory jsou dodnes podrobně archivovány, mimo jiné v projektu DCMOTO.

English / Anglicky:

Thomson Micro-Informatique introduced the MO5 to the French market in June 1984. This eight bit home computer was intended to compete with the ZX Spectrum, Commodore 64 and other relatively affordable machines. Its original selling price was 2,390 French francs. Thomson also introduced the more powerful TO7/70 during the same period, while the MO5 offered a compact alternative for families and people learning to program. Despite sharing a CPU family and some architectural ideas, software written for the MO5 was not automatically compatible with Thomson's TO range.

The original MO5 had a low, dark case and a rubber AZERTY keyboard somewhat reminiscent of the first ZX Spectrum. Its key legends and commands were adapted for French users. Thomson subsequently revised the motherboard several times, introducing different hardware revisions, versions with mechanical keyboards and the export oriented MO5E. That model had different features and interfaces and was not simply the same computer in a different colour.

At its heart is an eight bit Motorola 6809E running at 1 MHz. The processor offers sixteen bit registers and relatively sophisticated addressing modes useful for machine code programming. Video, memory management and other functions are handled by a custom Thomson gate array, known under markings such as EFGJ03L or MA4Q-1200 on different board revisions. A Motorola 6821 PIA is also used for input and output signals. The electronics are consequently quite different from those of British Sinclair computers even though they belong to the same eight bit generation.

The machine has 48 KB of RAM in total. Of this, 32 KB is available for general programs while a separate 16 KB is used for video. Its 16 KB ROM contains approximately 4 KB of system monitor routines and 12 KB of Microsoft MO5 BASIC 1.0. BASIC is available immediately after power on, without inserting a cartridge. This differed from the earlier Thomson TO7, whose BASIC was originally supplied on a separate Mémo7 cartridge.

The display provides 320 × 200 pixel graphics and a 40 × 25 character text layout. A palette of sixteen colours is available, but they cannot be placed arbitrarily at every pixel. Within each horizontal group of eight pixels only two selected colours can appear at once. Video memory is divided between a bitmap describing the pixels and attributes specifying the colours. This constraint was especially noticeable when drawing detailed graphics and creating games. A clear picture could be obtained through the analogue RGB signal on the French Péritel connector, also known as SCART.

The original MO5 offers only a simple one bit sound signal for beeps and basic effects. The optional Musique et Jeux extension provided connections for game controllers and additional audio capabilities. The machine also has a dedicated socket for a light pen, called a crayon optique in French. On a suitable CRT television it could identify positions on the screen and interact with programs designed for it. The light pen was normally an optional purchase for home users, although it was often supplied with classroom installations.

Programs and games were available on external cassette recorder media or Mémo5 ROM cartridges. Thomson used its own cassette interface, operating at approximately 1,200 baud with dedicated MK 50 series recorders. Floppy drive and later Quick Disk storage options were also developed. Files for the MO and TO families were not automatically interchangeable, even where similar peripheral equipment was used. For many home users the cassette recorder remained the least expensive storage option.

The computer gained particular prominence in 1985 when the French government launched the Plan Informatique pour Tous programme to introduce computers into schools. The MO5 was already on sale as a home machine before that initiative and had not originally been designed specifically for the government programme. Thousands of computers were nevertheless installed in classrooms. Some were connected through an interface to a Nanoréseau network, allowing pupils to use individual micros while sharing a school server, software and printers. This deployment is a major reason why so many French people who grew up in the 1980s remember learning computing on Thomson machines.

The original MO5 was marketed mainly in France, with production ending around 1986 as newer models including the Thomson MO6 took over. It did not become an international rival on the scale of the Commodore 64 or ZX Spectrum, but in France it was among the most recognisable home and educational computers of its era. Extensive documentation, period software and emulators remain available today, notably through the DCMOTO project.

Technické údaje / Specifications

Výrobce / Manufacturer: Thomson Micro-Informatique (SIMIV), Francie / Thomson Micro-Informatique (SIMIV), France

Model: Thomson MO5, model UC 50.001, gumová klávesnice AZERTY / Thomson MO5, UC 50.001, rubber AZERTY keyboard

Rok / Year: 1984

Země / Country: Francie / France

Typ / Type: Francouzský osmibitový domácí a školní počítač / French eight bit home and educational computer

CPU: Motorola MC6809E, osmibitový mikroprocesor / Motorola MC6809E, eight bit microprocessor

Takt CPU / CPU clock: 1 MHz / 1 MHz

RAM: 48 KB celkem, 32 KB uživatelské RAM a 16 KB videopaměti / 48 KB total, 32 KB user RAM and 16 KB video memory

ROM: 16 KB, přibližně 4 KB systémový monitor a 12 KB Microsoft MO5 BASIC 1.0 / 16 KB, approximately 4 KB system monitor and 12 KB Microsoft MO5 BASIC 1.0

Operační systém / Operating system: Microsoft MO5 BASIC 1.0 a systémový monitor v ROM, bez samostatného operačního systému v základní sestavě / Microsoft MO5 BASIC 1.0 and monitor in ROM, no separate operating system in standard configuration

Video / Graphics: Hradlové pole Thomson EFGJ03L nebo MA4Q-1200 podle revize, 320 × 200 pixelů, text 40 × 25, paleta 16 barev, max. 2 barvy v úseku 8 × 1 pixelů, RGB SCART / Thomson gate array EFGJ03L or MA4Q-1200 depending on revision, 320 × 200 pixels, 40 × 25 text, 16 colour palette, at most 2 colours per 8 × 1 pixel group, RGB SCART

Zvuk / Sound: Základní jednobitový zvuk, rozšíření Musique et Jeux pro další zvukové možnosti / Basic one bit sound, optional Musique et Jeux extension for expanded audio

Média / Storage: Externí magnetofon Thomson MO5, kazety K7 přibližně 1 200 baudů, cartridge Mémo5, volitelná disketová jednotka a Quick Disk / External Thomson MO5 cassette recorder, K7 around 1,200 baud, Mémo5 cartridges, optional floppy disk drive and Quick Disk

Rozhraní / Interfaces: RGB výstup Péritel/SCART, konektor magnetofonu, zásuvka světelného pera, Mémo5, rozšiřovací konektor, joystick přes přídavný modul / RGB Péritel/SCART video, cassette interface, light pen socket, Mémo5 cartridge slot, expansion port, joysticks through optional interface

Napájení / Power: Externí napájecí zdroj 17 V DC, přibližně 750 mA, dle štítku mého exempláře 17 V DC / External 17 V DC power supply, approximately 750 mA, 17 V DC marked on my unit

Rozměry / Dimensions: 291 × 190 × 51 mm, přibližně 1,1 kg / 291 × 190 × 51 mm, approximately 1.1 kg

Původní cena / Original price: Francie 1984, 2 390 francouzských franků / France 1984, 2,390 French francs

Náš exemplář / Our machine

Česky / Czech:

Mám funkční Thomson MO5 s původní gumovou klávesnicí AZERTY a originálním kazetovým magnetofonem Thomson MO5. Na spodním výrobním štítku počítače je číslo 012458 a údaj o napájení 17 V DC. Počítač jsem připojil k monitoru přes RGB výstup a vyzkoušel také načítání hry. Protože jsem ji neměl nahranou na skutečné kazetě, použil jsem soubor WAV přehrávaný z notebooku a načítání spustil příkazem LOAD M"",,R. Na fotografiích je zachycen běžící program, původní magnetofon a odkrytá elektronika počítače.

English / Anglicky:

My collection includes a working Thomson MO5 with its original rubber AZERTY keyboard and an original Thomson MO5 cassette recorder. The identification plate on the underside carries number 012458 and a 17 V DC power marking. I connected the computer to a monitor through its RGB output and tested loading a game. Since I did not have the game on an actual cassette, I played a WAV file from a notebook computer and initiated loading with the command LOAD M"",,R. The photographs document the running program, original cassette recorder and the computer's internal electronics.

Zdroje / Sources

https://dcmoto.pages-perso.free.fr/

https://dcmoto.pages-perso.free.fr/documentation/thomson.html

https://dcmoto.pages-perso.free.fr/documentation/schemas.html

https://www.histoireinformatique.info/1984/06/18/mo5/

https://www.retro-computing-club.fr/le-plan-informatique-pour-tous-1985-1989/

https://db.aconit.org/dbaconit/consulter.php?db=0&idcollection=163

https://www.patstec.fr/ressources/objets/detail?id=26848

Fotodokumentace / Photo documentation



Thomson MO5 s CRT monitorem a původním magnetofonem / Thomson MO5 with CRT monitor and original cassette recorder
Šikmý pohled na Thomson MO5 s modrou obrazovkou hry / Angled Thomson MO5 showing blue game display
Spodní výrobní štítky Thomson MO5, číslo 012458 / Thomson MO5 underside labels, number 012458
Thomson MO5 s originálním kazetovým magnetofonem / Thomson MO5 with original cassette recorder
Detail označení Thomson a větracích otvorů MO5 / Thomson branding and MO5 ventilation detail
Levá strana skříně Thomson MO5 a gumové klávesy / Left side of Thomson MO5 case and rubber keys
Otevřený Thomson MO5, základní deska a klávesnicová membrána / Opened Thomson MO5 motherboard and keyboard membrane
Dobová francouzská reklama na Thomson MO5 / Period French advertisement for Thomson MO5
Thomson MO5 v provozu, čelní pohled na počítač a monitor / Thomson MO5 operating, front view of computer and monitor
Thomson MO5 se zobrazeným BASICem na LCD / Thomson MO5 displaying BASIC on LCD
Thomson MO5, originální gumová klávesnice AZERTY / Thomson MO5 original rubber AZERTY keyboard
Kazetový magnetofon Thomson MO5, počítač a audiokazeta / Thomson MO5 cassette recorder, computer and tape
Boční profil Thomson MO5 s připojeným napájením / Side profile of Thomson MO5 with power cable
Zadní a boční konektory Thomson MO5 / Rear and side connectors of Thomson MO5
Základní deska Thomson MO5, detail rozmístění obvodů / Thomson MO5 motherboard, component layout detail
