Thomson TO8D

Thomson TO8D (1987), funkční francouzský osmibit s klávesnicí AZERTY, 256 KB RAM, barevnou grafikou a spolehlivou 640KB disketovou mechanikou / Thomson TO8D (1987), working French eight-bit with AZERTY keyboard, 256 KB RAM, colour graphics and reliable 640 KB floppy drive
←
→
Youtube video →

Země / Country:

Francie / France

Rok / Year:

1987

Česky / Czech:

Francouzská společnost Thomson patřila v osmdesátých letech k výrobcům, kteří se rozhodli postavit vlastní počítačovou rodinu místo prostého přeznačování zahraničních strojů. Její osmibity TO7 a TO7/70 se výrazně prosadily také díky francouzskému školnímu programu Informatique pour tous. V září 1986 přišel technicky vyspělejší TO8 a v roce 1987 následoval Thomson TO8D. Písmeno D znamená disquette, tedy disketu. Právě vestavěná 3.5" mechanika je největším viditelným rozdílem proti běžnému TO8. Počítač tak nabízí nejen bohatší grafiku a neobvykle velkou paměť, ale i rychlejší a pohodlnější práci s programy, než umožňovaly klasické kazety.

TO8D vyvinula francouzská společnost SIMIV v rámci skupiny Thomson. Konstrukčně pokračuje v řadě TO, jejímž důležitým předchůdcem byl TO7/70. S jeho softwarem je TO8D do značné míry kompatibilní, především při použití starších grafických režimů a BASICu 1.0. Kompatibilita ovšem není absolutní. Změny paměťové architektury, videorežimů a systémových funkcí mohly některým programům určeným přímo pro starší Thomson komplikovat život. Jde také o jinou počítačovou rodinu než MO5 a MO6, přestože společně používají procesor Motorola 6809 a některé podobné periferie.

Uvnitř pracuje osmibitová Motorola 6809E na frekvenci 1 MHz. Není to závodník podle taktu procesoru, ale dobře navržený čip s bohatou instrukční sadou a šestnáctibitovými registry. Thomson jej doplnil 256 KB operační paměti, což byla v této kategorii v druhé polovině osmdesátých let velkorysá kapacita. Přídavný modul ji mohl rozšířit na 512 KB. Protože procesor současně adresuje pouze 64 KB, větší RAM se zpřístupňuje přepínáním paměťových bank. Obrazová paměť a systémové oblasti tak soutěží o dostupný adresový prostor podle zvoleného režimu. Standardně se uvádí 80 KB ROM, v níž je systémový firmware a základní programovací prostředí.

Výraznou předností TO8D byla obrazová část. Počítač nabízí osm grafických režimů, mimo jiné 160 × 200 bodů se 16 barvami, 320 × 200 se čtyřmi barvami bez omezení sousedních pixelů a 640 × 200 ve dvou barvách. Existuje také režim 320 × 200 se 16 barvami, ale pouze s určitými omezeními v jejich sousedství. Barevná paleta obsahuje 4096 možných odstínů. To však neznamená, že počítač umí všech 4096 odstínů zobrazit současně. Najednou zobrazuje podle režimu nejvýše 16 barev. K dispozici jsou rovněž textové režimy se 40 nebo 80 sloupci, takže se počítač hodil nejen pro hry, ale i pro práci s textem.

Zvuk obstarává šestibitový digitálně analogový převodník a jednoduchý jednobitový generátor. Přestože jde o skromnější řešení než u některých konkurenčních počítačů se specializovaným zvukovým čipem, programátoři z něj dokázali dostat hudbu i efekty. Charakteristická francouzská klávesnice AZERTY má oddělený numerický blok a funkční klávesy. Další zvláštností celé rodiny Thomson je podpora optického pera, používaného v některých školních a kreslicích programech. Zachovány zůstaly i porty pro joysticky či myš, zvukový výstup a rozšiřující konektory.

Nejdůležitější výbavou právě TO8D je jeho integrovaná 3.5" disketová mechanika. Používá oboustranné diskety s celkovou kapacitou 640 KB, tedy dvě strany po 320 KB. Proto se při archivaci a emulaci objevují jak soubory o velikosti 320 KB představující jednu stranu, tak 640KB obrazy obou stran. Nejde o běžný formát 720 KB či 1,44 MB známý z pozdějších PC. Disketový systém Thomson používal vlastní strukturu záznamu. Programy lze ukládat a spouštět rychleji než z kazety a vestavěná mechanika odstraňuje potřebu externí jednotky. K dispozici přesto zůstává konektor pro magnetofon i pro další externí diskové příslušenství.

Po zapnutí má uživatel k dispozici Microsoft BASIC 1.0, zachovaný kvůli kompatibilitě se staršími programy, a rozšířený BASIC 512 pro práci s větší pamětí a novějšími funkcemi. Obě verze BASICu jsou součástí ROM, nikoliv magnetofonových kazet. Diskové příkazy a nástroje doplňují prostředí Thomsonu, nejde však o důkaz kompatibility s kancelářským systémem CP/M pro počítače se Z80. TO8D používá procesor Motorola 6809E, zatímco Amstrad CPC má Z80 a vlastní grafickou i systémovou architekturu. Tyto dva počítače nejsou vzájemně softwarově kompatibilní.

Výbava konektorů byla na domácí stroj impozantní. Francouzský standard Péritel neboli SCART přenáší RGB obraz do vhodného televizoru, zadní strana nabízí paralelní Centronics, další rozšíření i možnost přidat paměť. Na boku najdeme konektor optického pera, herní ovladače, magnetofon a zvukový výstup. Nahoře zůstal slot pro cartridge Mémo7. Zdroj je zabudovaný přímo v počítači, takže obsluhu nezdržuje další externí napájecí krabice. Samotný přístroj má rozměry přibližně 440 × 280 × 85 mm a hmotnost kolem 3,5 kg.

English / Anglicky:

During the 1980s, France's Thomson was one of the companies determined to develop its own home-computer family rather than merely rebadge imported machines. Its TO7 and TO7/70 computers became particularly visible through the French Informatique pour tous educational programme. The technically improved TO8 appeared in September 1986, followed in 1987 by the Thomson TO8D. The D stands for disquette, or floppy disk. An integrated 3.5" drive is the most obvious difference from the ordinary TO8. As a result, the new model combined more advanced graphics and unusually generous memory with a faster and more convenient way of accessing programs than cassette loading.

The TO8D was developed by the French company SIMIV within the Thomson group. It continued the TO family, whose important earlier member was the TO7/70. A substantial amount of TO7/70 software remained usable on the TO8D, especially through older graphics modes and BASIC 1.0. Compatibility was not universal, however. Changes to memory mapping, graphics modes and system behaviour could prevent individual older programs from running correctly. Nor should the TO family be confused with the related but distinct MO5 and MO6 line, despite their shared Motorola 6809 heritage and some common accessories.

The processor is a Motorola 6809E running at 1 MHz. Its clock speed was hardly spectacular, but it offered a well-designed instruction set and sixteen-bit registers. Thomson paired it with 256 KB of RAM, a generous amount for an eight-bit home computer in the second half of the 1980s. An additional module could raise total memory to 512 KB. Because the processor can address only 64 KB at a time, the extra memory is reached through bank switching. Video memory and system areas also occupy parts of the address space depending on the selected configuration. Standard descriptions list 80 KB of ROM containing the system firmware and programming environments.

The video system was one of the machine's great strengths. The TO8D offered eight graphics modes, including 160 × 200 pixels in 16 colours, 320 × 200 in four colours without restrictions on adjacent pixels, and 640 × 200 in two colours. A 320 × 200 mode with 16 colours was also possible, subject to colour-placement restrictions. Its programmable palette contained 4,096 different colours, but this did not mean that all 4,096 could be displayed simultaneously. The machine could show up to 16 at once, depending on the chosen mode. Text modes with either 40 or 80 columns also made it practical for applications beyond games.

Sound came from a six-bit digital-to-analogue converter and a simple one-bit generator. This was less sophisticated than the dedicated sound chips used by some competitors, but programmers could still produce music and effects. The full-size French AZERTY keyboard incorporated a numeric keypad and function keys. Another distinctive Thomson feature was support for a light pen, used in some educational and drawing applications. Joystick and mouse connections, an audio output and additional expansion facilities were retained as well.

The defining feature of the TO8D itself was the built-in 3.5" floppy drive. Its double-sided disks stored 640 KB in total, consisting of two 320 KB sides. This explains why archives and emulators sometimes use a 320 KB image for one side or a 640 KB image for both sides together. Thomson's recording format was not the same as the familiar later PC formats of 720 KB or 1.44 MB. Programs could be saved and loaded much faster than on tape, and an external drive was no longer required for ordinary disk operation. Connectors for an external cassette recorder and additional disk equipment nevertheless remained available.

At startup, users could select Microsoft BASIC 1.0, retained for compatibility with older software, or the more advanced BASIC 512, which supported the expanded memory architecture and newer facilities. Both BASIC environments were supplied in ROM rather than on cassette. Thomson's own disk commands and tools completed the experience. This did not make the computer compatible with CP/M business software written for Z80-based machines. The TO8D used a Motorola 6809E, whereas the Amstrad CPC featured a Z80 and different system and display hardware. These two computer families were not directly software compatible.

Connectivity was impressive for a home computer. France's Péritel, or SCART, standard carried RGB output to a suitable television, while the rear panel also offered a Centronics printer connector, expansion bus and memory-expansion connection. Side-mounted connectors accommodated a light pen, game controllers, cassette recorder and audio output. A Mémo7 cartridge slot was retained on top of the case. The mains power supply was built in, avoiding a separate external adapter. The computer measured approximately 440 × 280 × 85 mm and weighed around 3.5 kg.

Technické údaje / Specifications

Výrobce / Manufacturer: Thomson SIMIV, Francie / Thomson SIMIV, France

Model: TO8D

Rok / Year: 1987

Země / Country: Francie / France

Typ / Type: Francouzský osmibitový domácí počítač řady TO s vestavěnou 3.5" disketovou mechanikou / French TO series eight-bit home computer with integrated 3.5" floppy drive

CPU: Motorola MC6809E, osmibitový mikroprocesor / Motorola MC6809E eight-bit microprocessor

Takt CPU / CPU clock: 1 MHz / 1 MHz

RAM: 256 KB RAM standardně, rozšiřitelných na 512 KB, přepínání paměťových bank / 256 KB standard RAM, expandable to 512 KB with bank switching

ROM: 80 KB systémové ROM včetně Microsoft BASIC 1.0 a BASIC 512 / 80 KB system ROM including Microsoft BASIC 1.0 and BASIC 512

Operační systém / Operating system: Firmware Thomson v ROM, Microsoft BASIC 1.0 a BASIC 512, integrované disketové funkce Thomson DOS / Thomson ROM firmware, Microsoft BASIC 1.0 and BASIC 512 with Thomson DOS disk facilities

Video / Graphics: 8 grafických režimů, 160 × 200 až 640 × 200 bodů podle režimu, až 16 současných barev z palety 4096, text 40/80 sloupců, RGB SCART / Eight graphics modes, 160 × 200 to 640 × 200 pixels depending on mode, up to 16 simultaneous colours from 4096, 40/80 column text and RGB SCART

Zvuk / Sound: Šestibitový digitálně analogový převodník DAC a jednobitový zvukový generátor / Six-bit digital-to-analogue converter DAC and one-bit sound generator

Média / Storage: Vestavěná 3.5" oboustranná mechanika Thomson 640 KB celkem, 320 KB na každé straně, externí kazetový magnetofon volitelně / Integrated 3.5" double-sided Thomson floppy drive, 640 KB total or 320 KB per side, optional external cassette recorder

Rozhraní / Interfaces: Péritel RGB SCART, paralelní tiskárna Centronics, 2 herní porty pro joysticky nebo myš, optické pero, zvuk, magnetofon, externí disk, rozšíření RAM a sběrnice, cartridge Mémo7 / Péritel RGB SCART, Centronics printer, two joystick or mouse ports, light pen, audio, cassette, external disk, RAM and bus expansions, Mémo7 cartridge

Napájení / Power: Vestavěný síťový zdroj 220 V AC, 50 Hz, přibližně 40 W dle dokumentace TO8D / Integrated 220 V AC, 50 Hz power supply, approximately 40 W according to TO8D documentation

Rozměry / Dimensions: 440 × 280 × 85 mm (šířka × hloubka × výška), přibližně 3,45 kg / 440 × 280 × 85 mm (width × depth × height), approximately 3.45 kg

Původní cena / Original price: TO8D, Francie 1987, přesná původní prodejní cena nedoložena, samotný TO8 stál při uvedení 1986 2 990 FF / TO8D, France 1987, exact original price unverified, standard TO8 launched in 1986 at 2,990 FF

Náš exemplář / Our machine

Česky / Czech:

Můj Thomson TO8D patří mezi ty příjemné sběratelské případy, kdy není potřeba žádná velká oprava. Po získání jsem jej důkladně vyčistil a zjistil, že počítač funguje bez problémů. Výborně pracuje také původní vestavěná 3.5" disketová mechanika, která spolehlivě čte diskety.

Na fotografiích je TO8D v provozu s barevným CRT monitorem, joysticky a několika disketami. Zaznamenal jsem hry, klávesnici AZERTY, ovládání mechaniky, boční a zadní konektory i původní elektroniku pod horním krytem. Otevření skříně bylo jen kvůli kontrole a zdokumentování konstrukce, ne kvůli závadě.

Mám radost, že se takto pěkný francouzský osmibit dochoval plně funkční, včetně nejdůležitější části, tedy disketové jednotky. Stačilo vyčistit a mohl rovnou do sbírky. 🙂

English / Anglicky:

My Thomson TO8D was one of those pleasant collecting experiences where no major repair was needed. I cleaned it thoroughly after acquiring it and found that the computer worked perfectly. Its original integrated 3.5" floppy drive also works very well and reads disks reliably.

The photographs show the TO8D running with a colour CRT monitor, joysticks and several floppy disks. I documented games, its AZERTY keyboard, floppy-drive controls, side and rear connectors and the original electronics beneath the top cover. I opened the case only to inspect and photograph the construction, not to repair a fault.

It is a pleasure to have such an attractive French eight-bit machine preserved in full working condition, including its most important feature, the floppy disk drive. It needed nothing more than cleaning before joining the collection. 🙂

Zdroje / Sources

https://mine.perso.lip6.fr/mess/to8.html.fr

https://retroordenadoresorty.blogspot.com/2021/07/thomson-to8d-1987.html

https://dcmoto.pages-perso.free.fr/

https://dcmoto.pages-perso.free.fr/emulateur/aide/dcmoto_20240123_aide.html

https://to8.boitasite.com/

https://www.retro-computing-club.fr/le-plan-informatique-pour-tous-1985-1989/

https://www.auditsi.eu/?page_id=2993

https://sites.google.com/site/retroordinateurs/sommaire/thomson/thomson-to8d

https://fr.wikipedia.org/wiki/Thomson_TO8

https://www.lemonde.fr/pixels/article/2025/01/25/la-saga-inachevee-des-ordinateurs-to7-et-mo5-un-ephemere-succes-francais_6514955_4408996.html

Fotodokumentace / Photo documentation

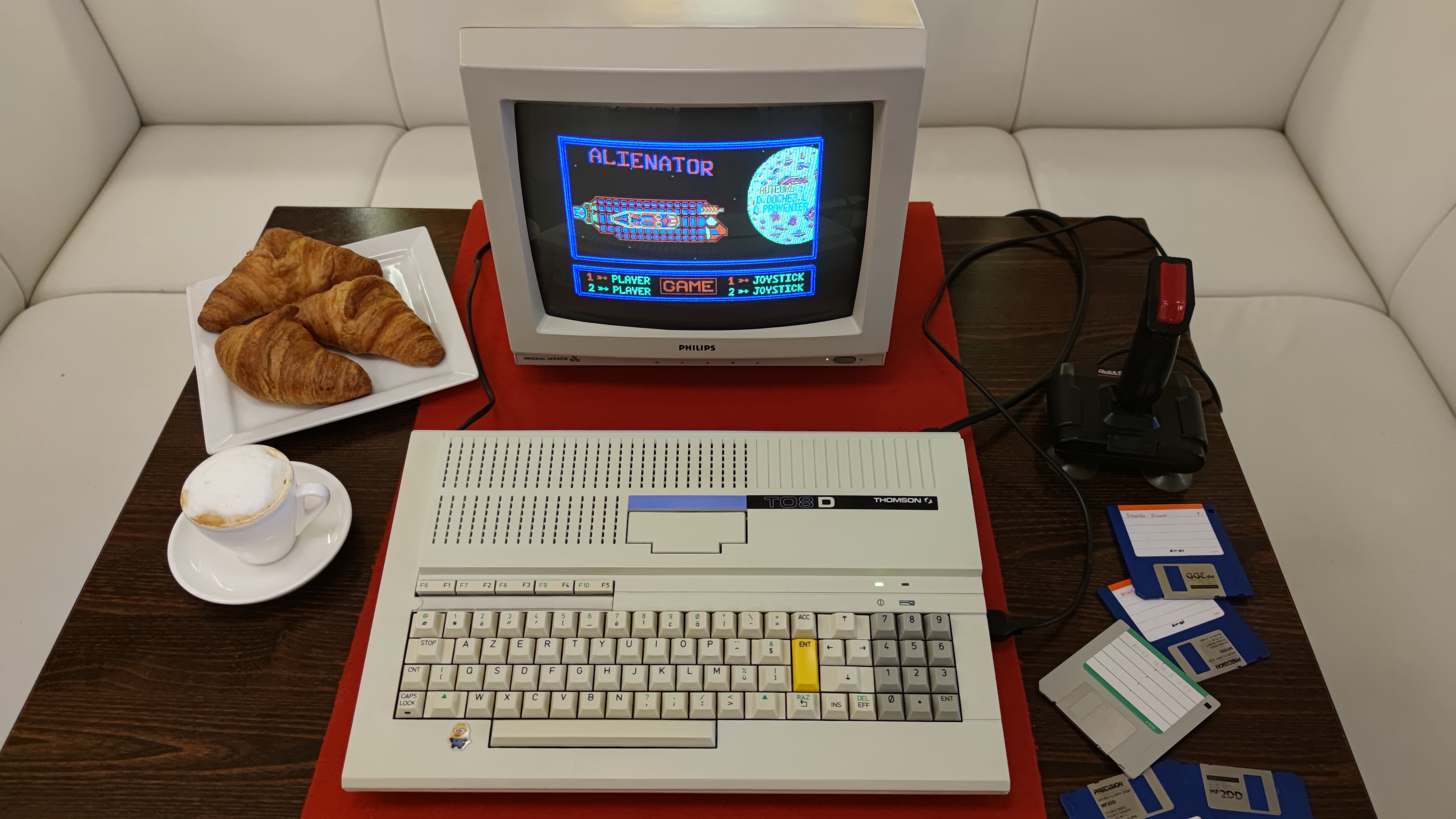

Thomson TO8D z roku 1987 v provozu s barevným monitorem, hrou Alienator, joystickem a 3.5" disketami na stole / Working 1987 Thomson TO8D with colour monitor showing Alienator, joystick and 3.5" floppy disks on table
Thomson TO8D, čelní detail funkčního počítače s klávesnicí AZERTY, numerickým blokem a nabídkou hry na CRT / Thomson TO8D front close-up showing working AZERTY keyboard, numeric keypad and game menu on CRT
Thomson TO8D, detail horního krytu s označením TO8D, slotem cartridge a světelnými kontrolkami napájení a disku / Thomson TO8D close-up of top cover with TO8D badge, cartridge slot and power and disk indicator lights
Thomson TO8D z levého boku, ventilační mřížka světlé skříně a profil původní klávesnice / Thomson TO8D left-side view with ventilation grille on pale case and original keyboard profile
Thomson TO8D při provozní zkoušce na servisním stole, hra Alienator na CRT a disketové jednotky připravené ke čtení / Thomson TO8D operating on workbench, Alienator on CRT and floppy disks ready for testing
Thomson TO8D po sejmutí horního krytu, původní základní deska, napájecí část a stíněná vestavěná mechanika / Thomson TO8D with upper case removed, original motherboard, power supply section and shielded internal floppy drive
Thomson TO8D, celkový pohled na otevřenou skříň s napájecím transformátorem, základní deskou a krytem floppy mechaniky / Thomson TO8D overall internal view showing power transformer, motherboard and floppy drive enclosure
Thomson TO8D, zachovalá elektronika s vestavěným zdrojem, hlavní deskou a krytem disketové mechaniky / Thomson TO8D preserved electronics showing internal power supply, main board and floppy mechanism housing
Thomson TO8D, informační obrázek s příkazy a pokyny pro načítání programů a spouštění disket / Thomson TO8D reference image showing commands and instructions for loading programs from disks
Thomson TO8D s barevnou obrazovkou hry, vestavěnou disketovou mechanikou, joystickem a disketami / Thomson TO8D displaying a colourful game with built-in floppy drive, joystick and floppy disks
Thomson TO8D, pohled shora na původní francouzskou klávesnici, kryt slotu Mémo7 a vestavěnou disketovou mechaniku / Thomson TO8D top view of original French keyboard, Mémo7 cartridge flap and integrated floppy drive
Thomson TO8D z pravého boku, přístupná 3.5" mechanika a konektory pro periférie a zvuk / Thomson TO8D right-side view showing accessible 3.5" floppy drive and peripheral and audio connectors
Thomson TO8D, zadní strana počítače s portem SCART RGB, konektorem tiskárny a dalšími rozšiřujícími přípojkami / Thomson TO8D rear panel with SCART RGB video, printer connector and other expansion sockets
Thomson TO8D s úvodní obrazovkou systému na monitoru při kontrole funkčnosti, disketová mechanika připravená / Thomson TO8D with its startup screen on monitor during functional testing, floppy drive ready
Thomson TO8D, detail původní zelené základní desky, paměťových obvodů a konektoru cartridge Mémo7 / Thomson TO8D close-up of green motherboard with memory ICs and Mémo7 cartridge connector
Thomson TO8D, detail integrovaných obvodů původní základní desky včetně procesoru a systémové ROM / Thomson TO8D close-up of original motherboard ICs, including processor and system ROM
Thomson TO8D, technické schéma a diagram zapojení elektroniky přiložený v galerii / Thomson TO8D technical schematic and electronic circuit diagram included in the gallery
