Timex Sinclair 1500

Země / Country:
USA/Portugalsko / United States/Portugal
Rok / Year:
1983
Česky / Czech:
Vypadá jako britský ZX Spectrum, ale barevnou hru pro Spectrum na něm nespustíte. Timex Sinclair 1500 dostal stejný typ skříně s gumovými klávesami, uvnitř však zůstává pokračováním Sinclairu ZX81 a amerického Timexu Sinclair 1000. V roce 1983 představoval pokus prodloužit život levnému černobílému počítači a odstranit jeho nejotravnější nedostatky: plochou klávesnici a pouhé 2 KB operační paměti.
Timex počítač oficiálně oznámil 17. května 1983. V tiskové zprávě jej označil za první osobní počítač s 16 KB RAM za méně než 80 dolarů a stanovil doporučenou cenu 79,95 USD. Prodej plánoval na červenec, výrobní zpoždění jej ale posunulo na září 1983. Současně firma zlevnila starší TS1000 na 49,95 USD. Model 1500 byl určen zejména americkému trhu, ale žádný sériový kus se nevyráběl v USA. Vývoj probíhal ve spolupráci amerického týmu v Middlebury v Connecticutu a portugalské továrny Timexu v oblasti Lisabonu. Veškerou sériovou výrobu zajišťovalo Portugalsko, což vysvětluje nápis Made in Portugal na spodním štítku počítače s americkým jménem Timex Sinclair.
Skříň a čtyřicet gumových kláves vycházely ze ZX Spectra, avšak obraz zůstal černobílý a software kompatibilní se ZX81. Při vývoji se krátce uvažovalo o stříbrně lakovaném těle původního TS1000. Portugalský tým nakonec prosadil větší skříň podobnou Spectru a vytvořil pro ni novou základní desku. Uvnitř je procesor kompatibilní se Zilogem Z80A, u některých exemplářů značky NEC, pracující přibližně na 3,25 MHz. Paměť tvoří osm dynamických obvodů 4116 s celkovou kapacitou 16 KB. Kompatibilní externí 16KB modul může dostupnou RAM zvýšit na 32 KB. Osazen je také 8KB ROM se Sinclair BASICem, upraveným pro vlastní hardware Timexu a podporu rozhraní pro programové cartridge.
Důležitá technická změna se skrývá ve videologice. Místo staršího obvodu Ferranti ULA z modelů ZX81 a TS1000 použil Timex vlastní 68vývodový čip SCLD vyráběný společností NCR. Převzal mimo jiné obsluhu pamětí a generování obrazu, zlepšil kvalitu videosignálu a snížil spotřebu i nežádoucí vysokofrekvenční rušení. Nová ROM také odstranila některé zvláštnosti původního dekódování paměti, přesto obsahovala vlastní programové chyby. Nejviditelnějším zlepšením pro běžného uživatele byly ale pohyblivé klávesy, díky nimž šlo na Timexu 1500 psát mnohem pohodlněji než na fóliové klávesnici TS1000.
Zobrazení má 32 znaků na 24 řádcích a používá černobílé blokové pseudografické znaky. V BASICu lze vytvářet obrazce také pomocí příkazů PLOT a UNPLOT, které odpovídají základní mřížce 64 × 48 bodů. Počítač nemá vlastní zvukový generátor ani barevnou grafiku Spectra. Programy a data ukládá na kazetový magnetofon přes konektory EAR a MIC, případně je možné používat kompatibilní periferní zařízení přes zadní hranovou sběrnici. Patřila mezi ně tiskárna Timex Sinclair 2040, různé RAM moduly a také adaptér Timex Sinclair 1510 Command Cartridge Player s rychle spouštěným softwarem na ROM cartridgích. TS1500 nemá samotný cartridge slot přímo ve skříni, potřebuje externí adaptér.
Timex nabízel i vlastní magnetofon TS2020 Computer Program Recorder. Objevil se také ve výukových sadách National Education Corporation označovaných Technical Literacy Series. Komplety se prodávaly v přenosném kufříku spolu s výukovými materiály, počítačem a magnetofonem. Ne všechny ovšem obsahovaly originální TS2020, dochovaly se i sady s obyčejným kazetovým přehrávačem jiné značky. Pro dnešní sběratele jde o zajímavé dobové příslušenství, zvláště pokud zůstala zachována celá výuková sada.
Kolem Timexu se mezitím chystala i barevná řada TS2000, založená na mnohem bližším příbuzenství se ZX Spectrem. TS1500 však nebyl přejmenovaný TS2000 ani jeho přímá náhrada. Oba projekty se v roce 1983 veřejně oznamovaly souběžně. Původní provedení TS2000 s 16 nebo 48 KB se nakonec v ohlášené podobě neprodávalo, jeho vývoj vedl ke známému barevnému Timexu Sinclair 2068. TS1500 tak zůstal posledním americkým Timexem postaveným na platformě ZX81.
Z hlediska oprav a dnešního provozu má TS1500 ještě jednu výhodu. Jeho videosignál již obsahuje správný úsek back porch, tedy referenční úroveň černé za synchronizačním impulzem. Starší ZX81 a některé TS1000 jej postrádají, takže je u nich přestavba na kompozitní video podstatně komplikovanější. U TS1500 zpravidla postačí jednoduchý tranzistorový zesilovač vložený do původního RF modulátoru. Díky takové úpravě lze počítač připojit k monitoru s kompozitním vstupem nebo přes převodník kompozitního obrazu na VGA k modernímu displeji.
English / Anglicky:
It looks like a British ZX Spectrum, but it cannot run Spectrum colour games. The Timex Sinclair 1500 borrowed the Spectrum-style case and rubber keyboard while remaining an evolution of the ZX81 and the American Timex Sinclair 1000. Introduced in 1983, it was an attempt to extend the life of an inexpensive monochrome computer while addressing its most obvious weaknesses: the flat membrane keyboard and just 2 KB of RAM.
Timex officially announced the new computer on 17 May 1983 as the first personal computer offering 16 KB of built-in RAM for less than $80, with a suggested price of $79.95. Shipments were initially planned for July, but manufacturing delays pushed the actual introduction back to September 1983. The older TS1000 was reduced to $49.95 at about the same time. Although developed primarily for American customers, every production TS1500 was manufactured in Portugal. The engineering work was shared between Timex Computer Corporation in Middlebury, Connecticut, and the Portuguese Timex factory in the Lisbon area. This explains why an American-branded Timex Sinclair can carry a Made in Portugal label.
The enclosure and 40 moving rubber keys were adapted from the ZX Spectrum, but the display remained black and white and the software platform was still ZX81-compatible. An early design proposal had retained the small TS1000 housing with a silver finish. The Portuguese team advocated a larger Spectrum-style enclosure and developed the corresponding motherboard. Processing is performed by a Z80A-compatible CPU, sometimes a NEC version, running at approximately 3.25 MHz. Eight 4116 dynamic RAM chips provide 16 KB of built-in memory. An appropriate external 16 KB expansion pack can increase the usable RAM to 32 KB. An 8 KB ROM contains a modified Sinclair BASIC, updated for the machine's hardware and its external program-cartridge adapter.
One of the most substantial changes is hidden in the video circuitry. Timex replaced the older Ferranti ULA used in the ZX81 and TS1000 with a custom 68-pin SCLD integrated circuit manufactured by NCR. It took over memory-control and video functions, produced a better video signal and reduced both power consumption and radio-frequency interference. The revised ROM also corrected some memory-decoding problems of the older design, although new software bugs were introduced in the process. For most users, however, the greatest improvement was simply the moving keyboard, which was much easier to type on than the TS1000's flat membrane.
The display uses 32 characters across 24 lines and monochrome block graphics. BASIC programs can also plot and erase points in a 64 × 48 semigraphics grid using PLOT and UNPLOT. There is no built-in audio generator and none of the Spectrum's colour display hardware. Software is normally stored on cassette through EAR and MIC connections, while the rear expansion connector supports additional hardware. Compatible peripherals included the Timex Sinclair 2040 printer, RAM expansion packs and the Timex Sinclair 1510 Command Cartridge Player, which allowed software on ROM cartridges to load instantly. The TS1500 does not contain a built-in cartridge slot, that facility requires the external adapter.
Timex also offered the TS2020 Computer Program Recorder, a cassette machine designed for the computer range. It appeared in educational packages from National Education Corporation's Technical Literacy Series. These came in carrying cases containing a computer, course materials and a recorder. Not every surviving package has a TS2020: some were sold with an ordinary cassette recorder from another manufacturer. Complete kits have become distinctive examples of how personal computers were marketed for home education.
At the same time Timex was preparing the colour TS2000 family, much more closely related to the ZX Spectrum. The TS1500 was not simply a renamed TS2000 or a replacement for it. Both projects were announced during 1983. The proposed TS2000 range, initially described in 16 KB and 48 KB forms, did not reach consumers under that exact name. Its development instead led to the colour Timex Sinclair 2068. The TS1500 remained the last American-market Timex computer based on the ZX81 architecture.
The redesigned video system offers another benefit for restoration. Its composite signal already includes a proper back porch, the interval following horizontal synchronisation that establishes the reference black level. Many ZX81 machines and some TS1000s lack that interval, making composite output modifications more complicated. On the TS1500 a simple transistor buffer in the original RF modulator enclosure is normally sufficient. This provides a direct composite video output suitable for an appropriate monitor, or for a composite-to-VGA converter connected to a newer display.
Technické údaje / Specifications
Výrobce / Manufacturer: Timex Computer Corporation, USA, sériová výroba TMX Portugal Lda. v Portugalsku / Timex Computer Corporation, USA, production by TMX Portugal Lda. in Portugal
Model: Timex Sinclair 1500
Rok / Year: 1983
Země / Country: USA/Portugalsko / United States/Portugal
Typ / Type: Osmibitový černobílý domácí počítač kompatibilní se ZX81, vylepšený nástupce TS1000 / ZX81-compatible monochrome eight-bit home computer, improved successor to TS1000
CPU: NEC D780C-1 nebo Zilog Z80A dle osazení, kompatibilní architektura Z80 / NEC D780C-1 or Zilog Z80A depending on production unit, Z80-compatible architecture
Takt CPU / CPU clock: Přibližně 3,25 MHz / Approximately 3.25 MHz
RAM: 16 KB RAM v osmi DRAM 4116, s kompatibilním 16KB modulem až 32 KB / 16 KB RAM in eight 4116 DRAM chips, up to 32 KB with a compatible 16 KB RAM pack
ROM: 8 KB ROM, upravený Sinclair BASIC a podpora adaptéru TS1510 / 8 KB ROM, modified Sinclair BASIC and support for TS1510 cartridge adapter
Operační systém / Operating system: Sinclair BASIC v 8KB ROM, kompatibilní se ZX81 / Sinclair BASIC in 8 KB ROM, ZX81 compatible
Video / Graphics: Monochromatické zobrazení 32 × 24 znaků, pseudografika 64 × 48, NCR SCLD s back porch, můj kus s kompozitním výstupem / Monochrome 32 × 24 characters, 64 × 48 semigraphics, NCR SCLD with back porch, my machine with composite output
Zvuk / Sound: Bez vlastního zvukového generátoru / No built-in sound generator
Média / Storage: Externí kazetový magnetofon, možnost adaptéru TS1510 pro programové cartridge. Originální TS2020 zatím není součástí sbírkového kompletu / External cassette recorder, optional TS1510 cartridge adapter. Original TS2020 recorder not yet part of my setup
Rozhraní / Interfaces: Televizní RF (původně), EAR/MIC pro magnetofon, zadní systémový konektor, můj kus upraven na kompozitní RCA s externím převodníkem AV2VGA / Original television RF, EAR/MIC cassette ports, rear expansion bus, my machine modified for composite RCA with an external AV-to-VGA converter
Napájení / Power: Externí síťový adaptér 9 V DC / External 9 V DC power adapter
Rozměry / Dimensions: 233 × 143 × 30 mm (šířka × hloubka × výška, bez nožek), přibližně 533 g, podle Sinclair Collection Site / 233 × 143 × 30 mm (width × depth × height, excluding feet), approximately 533 g, according to Sinclair Collection Site
Původní cena / Original price: Doporučená americká cena při uvedení v roce 1983: 79,95 USD / Suggested US launch price in 1983: $79.95
Náš exemplář / Our machine
Timex Sinclair 1500 jsem koupil od sběratele ze Slovenska. Počítač byl funkční, ale obraz šel původně pouze přes televizní RF modulátor. Ten jsem otevřel a pomocí jednoduchého NPN tranzistoru jej upravil na kompozitní videovýstup. Přestavba zabrala jen několik minut a vzhled skříně zůstal téměř beze změny.

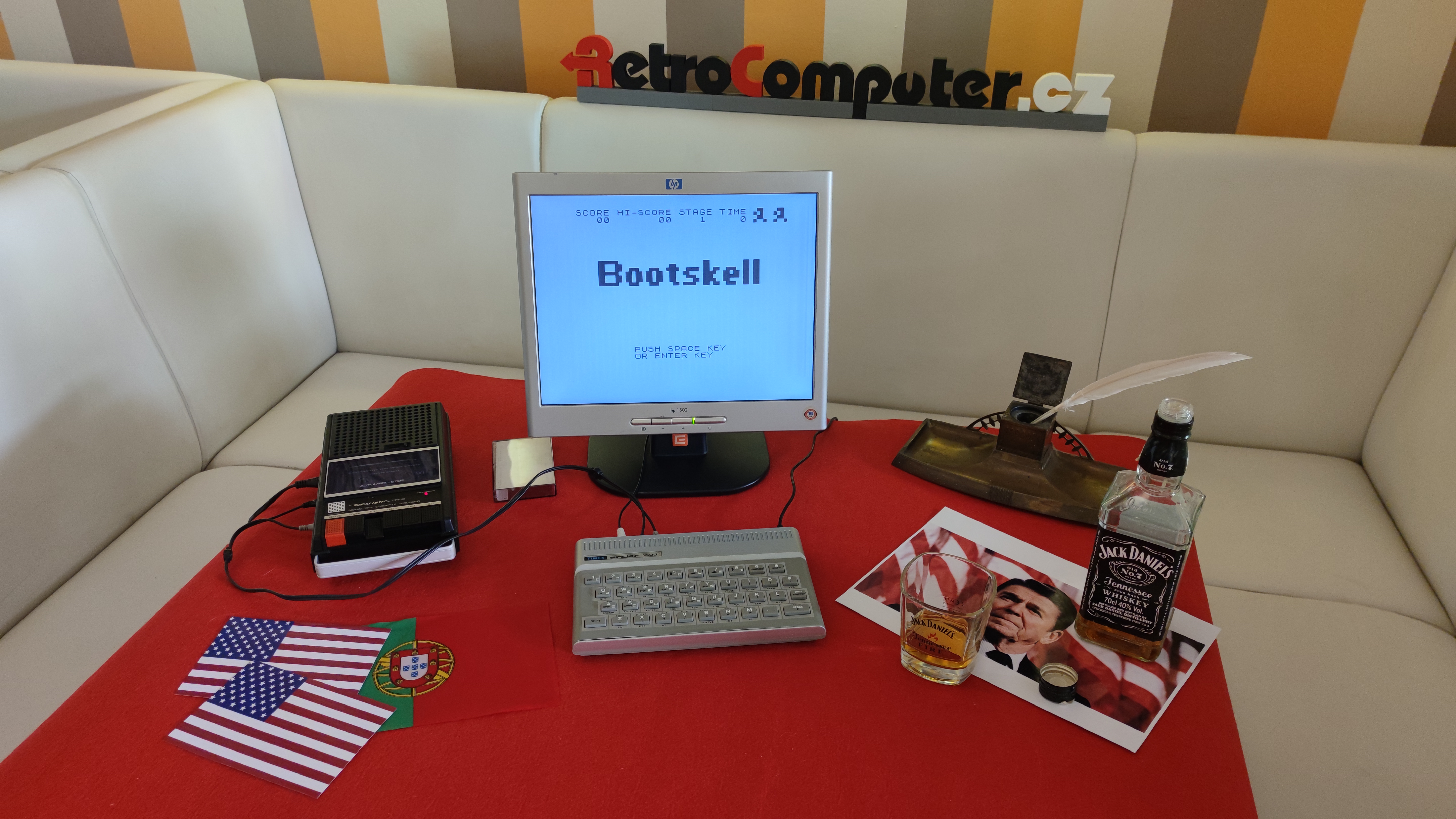

Pořídil jsem také levný převodník AV2VGA s kompozitním vstupem RCA, takže Timex mohu bez problémů používat i s VGA monitorem. Rád bych k němu ještě sehnal originální kazetový magnetofon Timex Sinclair 2020. Jeden jsem už viděl v aukci, ale nestihl jsem jej koupit.
Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.
I bought my Timex Sinclair 1500 from a collector in Slovakia. The machine was already working, but it originally offered video only through the television RF modulator. I opened the modulator and converted it to a composite video output using a simple NPN transistor. The modification took only a few minutes and left the exterior almost unchanged.
I also bought an inexpensive RCA composite-to-VGA converter, allowing the computer to work with a VGA monitor. I am still looking for an original Timex Sinclair 2020 cassette recorder to complete the setup. I once spotted one at auction but missed it.
At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.
