TNS HC-08 (JZD AK Slušovice)

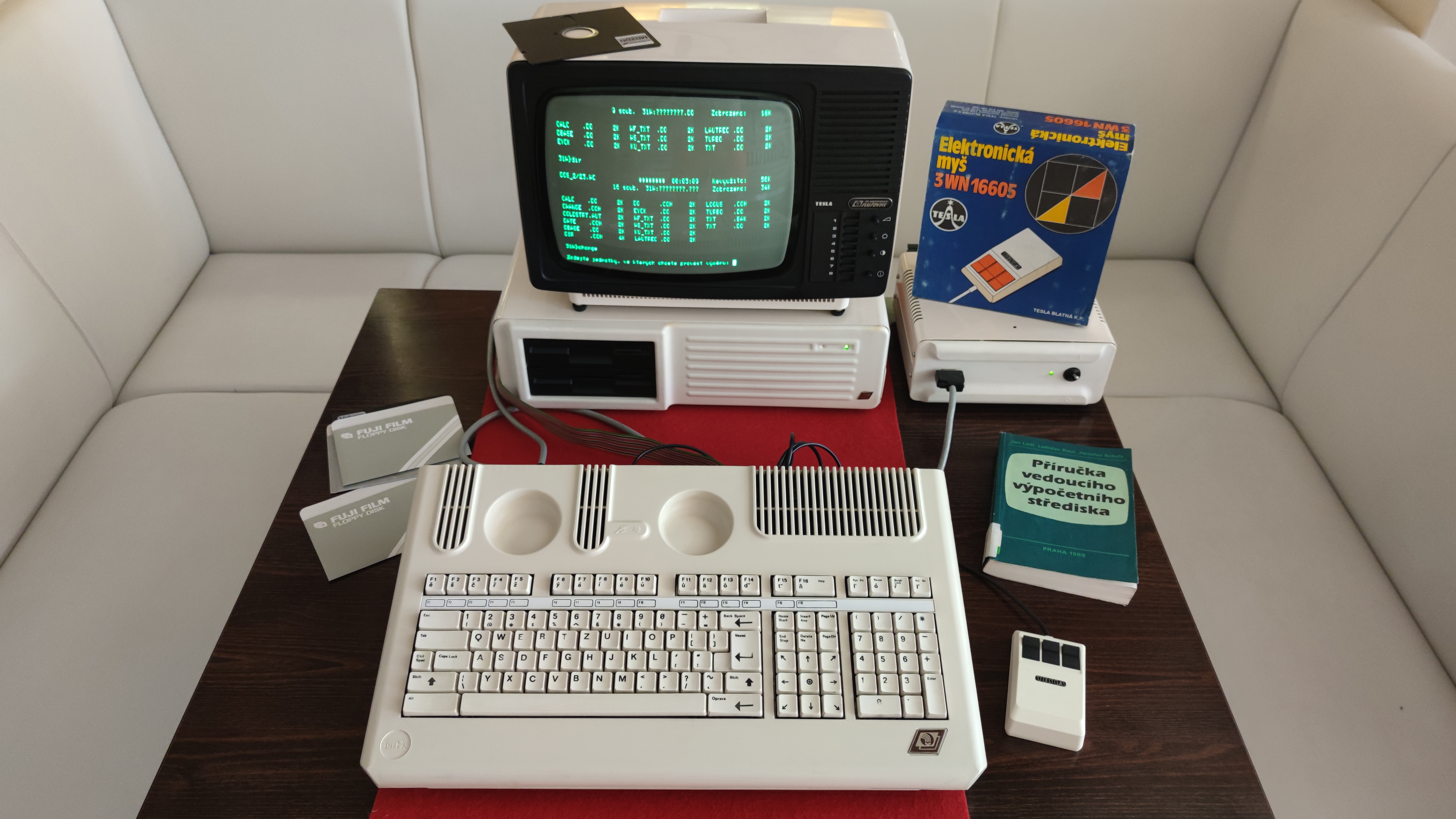

TNS HC-08 ze Slušovic, funkční provedení HCF z roku 1989 s jednotkou dvou disketových mechanik, televizorem Tesla Merkur a dobovou myší Tesla. / TNS HC-08 from Slušovice, working HCF version from 1989 with dual floppy drive unit, Tesla Merkur television and period Tesla mouse
←
→

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1988, můj exemplář vyroben v roce 1989

Česky / Czech:

TNS HC-08 je československý osmibitový počítač vyráběný od roku 1988 v JZD Agrokombinát Slušovice. Navazoval na starší slušovické konstrukce řady TNS a byl určen zejména pro školní a podnikové využití. Zkratka TNS znamenala Ten Můj Systém. Počítač používá východoněmecký procesor U880D kompatibilní se Z80, taktovaný na 3 MHz. Konstrukčně jde o jednodeskový systém s pamětí 320 KB, z níž 32 KB připadá na obrazovou paměť. Základní HC umožňoval zavedení operačního systému přes síť TNS-NET. Varianta HCF měla navíc modul FLP pro připojení dvojice disketových mechanik. Existovaly také verze HCC s akustickým modemem a HCFC s modemem i disketovým rozhraním.

Klávesnice má české popisky, velký počet kurzorových kláves a zvláštní tlačítko VEZMI místo Enteru. Počítač zvládá textový režim 64 × 21 znaků a grafiku 512 × 256 bodů s barevnými atributy nebo 256 × 256 bodů v 16 barvách. K rozšířením patřila myš Tesla 3WN 16605, tiskárny, sériové a paralelní rozhraní i síť TNS-NET. Ta používala koaxiální kabel a přenosovou rychlost přibližně 100 kBd, nikoli 100 KB za sekundu. Dva prolisy v horním krytu jsou přípravou pro akustický modem, do kterého se ukládalo telefonní sluchátko. Bez samotného coupleru jde pouze o prolisy v plastu. Dobová cena základní sestavy byla kolem 25 000 Kčs.

Konstrukci lze blíže poznat z dochovaných zaváděcích programů. Archiv obsahuje tři varianty bootovacího firmwaru, síťový zavaděč HC-8 V 1.2 z roku 1988 a dvojici FWL 1.0 a FWLP 1.2 z roku 1989. Síťová varianta má 2 KB, obě novější používají dvě paměti EPROM 2716 po 2 KB. Jejich obsah se mapuje od adres 0000h a 1000h, zaváděcí kód se následně kopíruje do RAM a ROM se odpojuje z adresového prostoru. Rozebraný firmware ukazuje také konkrétní postup startu z disket. Nejprve prohledá jednotky 0 a 1, hledá OSBOOT a při úspěchu zavede soubor SYS.SYS. Pokud disketu nenalezne, nabídne výběr dalšího zdroje zavedení systému.

English / Anglicky:

The TNS HC-08 is a Czechoslovak 8 bit computer manufactured by the JZD Agrokombinát Slušovice from 1988. It followed earlier computers in the TNS family and was aimed primarily at schools and businesses. The abbreviation TNS stood for Ten Můj Systém, meaning My Own System. The computer uses an East German U880D processor compatible with the Z80, running at 3 MHz. It is built around a single board with 320 KB of memory, including 32 KB of video RAM. The basic HC model could boot its operating system over the TNS-NET network. The HCF version added an FLP interface for two floppy drives. HCC versions featured an acoustic telephone coupler, while HCFC included both floppy support and the coupler.

The keyboard has Czech labels, numerous cursor keys and a key marked VEZMI instead of Enter. Display modes include 64 × 21 text and 512 × 256 graphics with colour attributes or 256 × 256 graphics in 16 colours. Available peripherals included the Tesla 3WN 16605 mouse, printers, serial and parallel interfaces, and the TNS-NET network. The network used coaxial cable at about 100 kBd, not 100 kilobytes per second. The two recesses in the case were intended to hold a telephone handset when an acoustic coupler was fitted. Without that optional coupler they are simply recesses in the plastic case. The contemporary price of a basic system was around 25,000 Kčs.

The surviving boot software provides an unusually detailed view of this machine. Three firmware variants have been preserved: the 1988 HC-8 V 1.2 network loader and the 1989 FWL 1.0 and FWLP 1.2 loaders. The network version occupies 2 KB, while the two later versions use a pair of 2 KB 2716 EPROMs. Their contents are mapped starting at addresses 0000h and 1000h. The bootstrap copies itself into RAM before the ROM is removed from the memory map. Analysis of the firmware also documents the floppy boot sequence. Drives 0 and 1 are checked for OSBOOT, which in turn loads SYS.SYS. If no disk is found, the loader offers alternative boot sources.

Technické údaje / Specifications

Výrobce / Manufacturer: JZD Agrokombinát Slušovice, Československo / JZD Agrokombinát Slušovice, Czechoslovakia

Model: HC-08

Rok / Year: 1988, můj exemplář vyroben v roce 1989

Země / Country: Československo / Czechoslovakia

Typ / Type: TNS HCF-08, osmibitový počítač TNS HC-08 s modulem FLP a dvěma disketovými mechanikami / TNS HCF-08, 8-bit TNS HC-08 computer with FLP module and two floppy drives

CPU: Východoněmecký U880D kompatibilní se Z80 / East German U880D compatible with Z80

Takt CPU / CPU clock: 3 MHz / 3 MHz

RAM: 320 KB RAM, z toho 32 KB obrazová paměť / 320 KB RAM, including 32 KB of video memory

ROM: Zaváděcí ROM přibližně 2 až 4 KB podle verze / Approximately 2 to 4 KB boot ROM depending on revision

Operační systém / Operating system: TNS-DOS odvozený z TurboDOSu, kompatibilita s prostředím CP/M podle konfigurace. Podpora zavádění systému z disket nebo ze sítě. / TNS-DOS derived from TurboDOS, CP/M environment compatibility depending on configuration. Supports booting from diskette or network.

Video / Graphics: Text 64 × 21 znaků. Grafika 512 × 256 bodů s atributy nebo 256 × 256 bodů v 16 barvách. / 64 × 21 character text. Graphics 512 × 256 with attributes or 256 × 256 in 16 colours.

Zvuk / Sound: Jednoduchý zvukový signalizační výstup / Simple audible signaling output

Média / Storage: Můj TNS HCF-08 má modul FLP a externí jednotku se dvěma funkčními 5.25" mechanikami MF54D. Standardní model mohl systém zavádět také ze sítě TNS-NET. / My TNS HCF-08 has an FLP module and external unit with two working MF54D 5.25" floppy drives. Standard models could also boot over TNS-NET.

Rozhraní / Interfaces: TNS-NET přes koaxiální kabel s přenosem přibližně 100 kBd, sériové a paralelní rozhraní, přípojka myši Tesla 3WN 16605, rozhraní FLP pro dvojici disket. Pro coupler byla samostatná volitelná varianta. / TNS-NET over coaxial cable at approximately 100 kbaud, serial and parallel ports, Tesla 3WN 16605 mouse connector, FLP interface for two disk drives. A separate optional variant supported a coupler.

Napájení / Power: Externí napájecí zdroj EA1605, připojení devítipinovým konektorem / External EA1605 power supply with 9-pin connector

Původní cena / Original price: Přibližně 25 000 Kčs podle dobových údajů o základním TNS HC-08 / Approximately 25,000 Czechoslovak crowns according to period data for the base TNS HC-08.

Náš exemplář / Our machine

Česky / Czech:

Slušovice si pamatuji už ze základní školy. Učitelka češtiny mi kdysi s úsměvem řekla: „Jambore, JZD Slušovice sbírá prázdné makovice, tak si dej pozor, až půjdeš domů.“ 🙂 O mnoho let později jsem jejich počítač získal do sbírky.

Můj TNS HC-08 pochází podle štítku z roku 1989. Je to provedení HCF s modulem FLP a externí jednotkou se dvěma funkčními bulharskými 5.25" mechanikami MF54D. Mám k němu upravený televizor Tesla Merkur s logem Agrokombinátu Slušovice a nepoužitou myš Tesla 3WN 16605 v originální krabici. Celá sestava funguje.

Zajímavé jsou prolisy na skříni určené pro telefonní sluchátko akustického modemu a české popisky kláves, zejména VEZMI místo Enter. 🙂

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

I remember Slušovice from primary school. My Czech teacher once jokingly warned me, using a rhyme about the agricultural cooperative collecting empty poppy heads. 🙂 Many years later one of its computers entered my collection.

My TNS HC-08 dates from 1989 according to its label. It is the HCF version with an FLP module and an external floppy unit containing two working Bulgarian MF54D 5.25" drives. I also have a modified Tesla Merkur television bearing the Agrokombinát Slušovice logo and an unused Tesla 3WN 16605 mouse in its original box. The complete system works.

Its distinctive features include the case recesses for the telephone handset of an optional acoustic coupler and Czech keyboard labels, especially VEZMI instead of Enter. 🙂

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://martin.hinner.info/iccmap/cz/cs/tns_hc_08.html

https://www.retrobajty.cz/jake-byly-pocitace-z-jzd-slusovice/

https://www.sapi.cz/tns/hc08.php

https://martin.hinner.info/iccmap/cz/info/tns_dos.html

Fotodokumentace / Photo documentation



TNS HCF-08 v provozu s monitorem Tesla a původní klávesnicí / TNS HCF-08 running with Tesla monitor and original keyboard
Čelní pohled na TNS HC-08 s klávesnicí a obrazovkou v provozu / Front view of TNS HC-08 computer and operating screen
Označení Tesla Merkur na původním televizoru používaném s TNS / Tesla Merkur markings on period television used with TNS
TNS HC-08, pohled shora na původní světlou skříň a klávesnici / TNS HC-08, overhead view of original light case and keyboard
TNS HC-08, boční pohled na klávesnici a plastovou skříň / TNS HC-08 side view of keyboard and plastic enclosure
TNS HC-08, zadní konektorový panel s větracími otvory / TNS HC-08 rear interface panel and ventilation slots
TNS HC-08, spodní strana počítače s původním výrobním štítkem / TNS HC-08 underside of computer with original identification label
TNS HC-08, otevřená skříň s odkrytou hnědou základní deskou a kabeláží / TNS HC-08 opened case showing brown motherboard and wiring
TNS HC-08 s monitorem zobrazujícím systémový text a externími moduly / TNS HC-08 with monitor showing system text and external modules
Detail obrazovky dobového televizoru Tesla s textovým výstupem / Close-up of Tesla television with text display
Srovnání více historických počítačů v expozici RetroComputer.cz / Comparison of several vintage computers in RetroComputer.cz exhibition
TNS HC-08, čelní pohled na původní klávesnici a větrací mřížku / TNS HC-08 front view of original keyboard and ventilation grille
TNS HC-08, šikmý profil světlé skříně s klávesami / TNS HC-08 angled profile of light-coloured case and keys
TNS HC-08, pohled na zadní konektory při připojeném příslušenství / TNS HC-08 rear connectors with accessories connected
TNS HC-08, detail originálního černého typového štítku / TNS HC-08 close-up of original black identification plate
