TNS HC-16 (JZD AK Slušovice)

Země / Country:
Československo / Czechoslovakia
Rok / Year:
1989
Česky / Czech:
TNS HC-16 je československý osobní počítač vyráběný od roku 1989 v JZD Agrokombinát Slušovice. Vzhledem navazuje na osmibitový TNS HC-08, uvnitř však pracuje s architekturou kompatibilní s IBM PC/XT. Místo procesoru U880D používá Intel 8088 s vnitřní 16bitovou architekturou a osmibitovou datovou sběrnicí. Procesor běží na 4,77 MHz. Základní deska je umístěna pod klávesnicí, podobně jako u staršího modelu, ale obsahuje dva osmibitové sloty ISA. Jedním z nich bývala osazena grafická karta CGA.
Existovaly varianty s odlišným osazením paměti. Model HC-16/1M měl celkem 1 MB RAM. Pro běžné programy MS-DOS bylo k dispozici 640 KB konvenční paměti, další část mohla být využívána prostřednictvím rozšířené paměti. Systém používal BIOS DUHA a mohl zavádět DOS z externích disketových mechanik, pevného disku nebo přes počítačovou síť TNS-NET 900. Disketové jednotky ani pevný disk nebyly standardně zabudovány do skříně.
Klávesnice se podobá HC-08, ale nemá české nápisy na funkčních klávesách a obsahuje oddělené indikátory CAPS a NUM. Na zadní straně jsou konektory pro monitor, tiskárnu, sériové zařízení, myš Tesla, externí disketovou jednotku a síťové připojení. Napájení zajišťuje externí zdroj Tesla EA1605 HC. HC-16 se používal v podnicích a školách jako samostatný počítač i jako součást sítí TNS.
Dobový technický popis varianty HC-16/1M vysvětluje i využití paměti nad hranicí 640 KB. Počítač má stránkovací mechanismus, který umí zpřístupnit vybranou 64KB stránku v adresovém okně E0000h až EFFFFh. Výběr se provádí přes registr na portu 37Fh. Archivované obsahy EPROM dokládají například BIOS DUHA 1.06 s datem 31. července 1989 a zaváděč TNS-NET 900. Existovalo také provedení HC-16 vyvinuté ve 405. ZO Svazarmu, pozdější 2N, které se od slušovických desek lišilo mimo jiné realizací paralelního portu z logických obvodů řady 74.
English / Anglicky:
The TNS HC-16 is a Czechoslovak personal computer produced by JZD Agrokombinát Slušovice from 1989. Its appearance resembles the earlier 8 bit TNS HC-08, but internally it uses an IBM PC/XT-compatible architecture. Instead of the U880D processor, it has an Intel 8088 with a 16-bit internal architecture and an 8 bit external data bus. The documented clock speed is 4.77 MHz. The main board sits beneath the keyboard, as on the earlier model, but includes two 8 bit ISA slots. One was commonly occupied by a CGA graphics card.
Several memory configurations were produced. The HC-16/1M version provided 1 MB RAM. Standard MS-DOS programs used 640 KB of conventional memory, while the remaining memory could be accessed through an expanded-memory mechanism. The computer used the DUHA BIOS and could load DOS from external floppy drives, a hard disk or the TNS-NET 900 computer network. Neither floppy drives nor a hard disk were normally built into its case.
The keyboard resembles that of the HC-08 but lacks Czech function-key labels and includes separate CAPS and NUM indicators. Rear connections provide access to the monitor, printer, serial equipment, Tesla mouse, external floppy drive and network. An external Tesla EA1605 HC power supply provides power. The HC-16 was used in businesses and schools, both as a standalone computer and as part of a TNS network.
The contemporary technical description of the HC-16/1M explains how memory above the usual 640 KB DOS limit was accessed. A paging mechanism maps a selected 64 KB page into the address window E0000h to EFFFFh, with page selection through I/O port 37Fh. Preserved EPROM dumps include DUHA BIOS 1.06 dated 31 July 1989 and a TNS-NET 900 network bootstrap. An alternative HC-16 version was also developed by the 405th Svazarm organisation, later associated with 2N, and differed from the Slušovice boards in details such as a parallel port implemented with 74-series logic.
Technické údaje / Specifications
Výrobce / Manufacturer: JZD Agrokombinát Slušovice, Československo / JZD Agrokombinát Slušovice, Czechoslovakia
Model: HC-16
Rok / Year: 1989
Země / Country: Československo / Czechoslovakia
Typ / Type: Československý osobní počítač kompatibilní s IBM PC/XT, jednodesková konstrukce s integrovanou klávesnicí / Czechoslovak IBM PC/XT compatible personal computer with integrated keyboard and single board construction
CPU: Intel 8088 / Intel 8088
Takt CPU / CPU clock: 4,77 MHz podle dobové dokumentace / 4.77 MHz according to period documentation
RAM: 1 MB RAM v konfiguraci HC-16/1M, z toho 640 KB konvenční paměti pro MS-DOS. Existovaly také varianty s menší RAM. / 1 MB RAM in HC-16/1M version, of which 640 KB conventional memory for MS-DOS. Smaller RAM versions existed.
ROM: BIOS DUHA a zaváděcí firmware pro síť TNS-NET 900 / DUHA BIOS and boot firmware for TNS-NET 900
Operační systém / Operating system: BIOS DUHA, kompatibilita s MS-DOS, možnost síťového zavádění z TNS-NET 900. Konkrétní verze DOSu na mém exempláři není ověřena. / DUHA BIOS, MS-DOS compatibility and network booting over TNS-NET 900. The exact DOS version on my specimen is unverified.
Video / Graphics: Grafická karta CGA, až 640 × 200 bodů ve dvou barvách nebo 320 × 200 bodů ve čtyřech barvách. Moje sestava používá jantarový monochromatický monitor. / CGA graphics, up to 640 × 200 in two colours or 320 × 200 in four colours. My system uses an amber monochrome monitor.
Zvuk / Sound: Jednoduchý reproduktor kompatibilní s PC / Simple PC compatible speaker
Média / Storage: Původně možnost zavádění systému ze sítě TNS-NET 900 nebo z externích disketových a pevných jednotek. Můj exemplář používá XT-IDE s kartou CompactFlash ve druhém slotu ISA. / Originally bootable through TNS-NET 900 or external floppy and hard disk units. My specimen uses XT-IDE and a CompactFlash card in the second ISA slot.
Rozhraní / Interfaces: Dva osmibitové sloty ISA, paralelní port pro tiskárnu, sériový port RS-232, konektor sítě TNS-NET 900, konektor myši Tesla 3WN 16605 a připojení externí disketové jednotky. / Two 8-bit ISA slots, printer parallel port, RS-232 serial port, TNS-NET 900, Tesla 3WN 16605 mouse connector and external floppy disk connector.
Napájení / Power: Externí zdroj Tesla EA1605 HC s devítipinovým konektorem / External Tesla EA1605 HC supply with 9-pin connector
Původní cena / Original price: Původní prodejní cena není spolehlivě doložena. / Original retail price has not been reliably established.
Náš exemplář / Our machine
TNS HC-16 jsem dlouho sháněl a nakonec jej získal od kamaráda a sběratele Filipa Šnedara. Na první pohled se podobá mému osmibitovému TNS HC-08, ale uvnitř je to šestnáctibitový počítač s procesorem Intel 8088. Můj kus má 1 MB RAM.
Používám k němu jantarový monochromatický monitor, protože mám tento odstín obrazu raději než zelený. Počítač nemá vestavěný pevný disk a nechtěl jsem pořizovat další externí skříň s winchesterem. Do volného slotu ISA jsem proto osadil XT-IDE s kartou CompactFlash. Funguje spolehlivě a programy se načítají pohodlně.

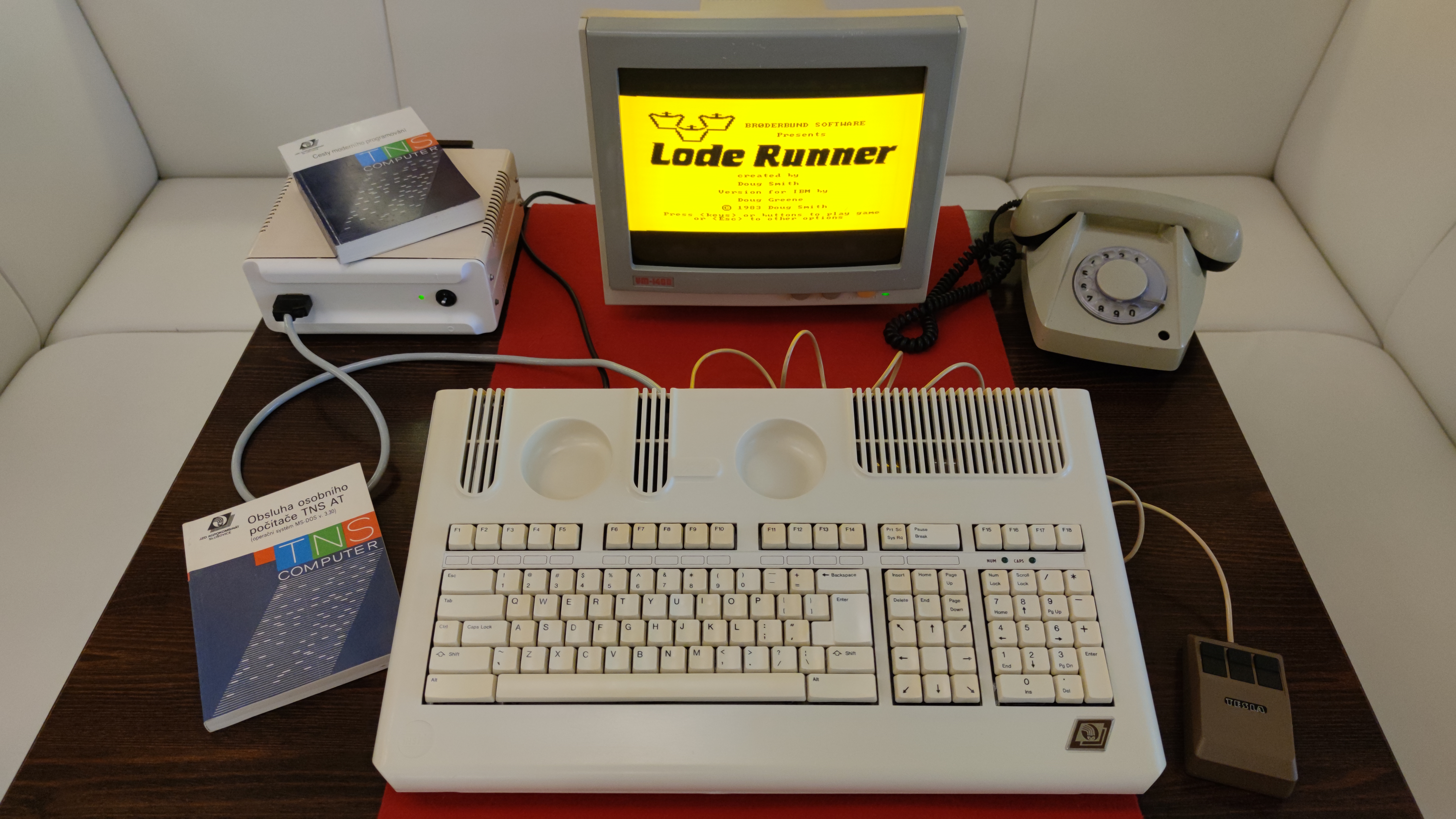

Fotografie ukazují funkční sestavu, klávesnici, konektory i elektroniku pod krytem. Těší mě mít vedle sebe oba odlišné modely TNS HC. 🙂
I had been looking for a TNS HC-16 for a long time before obtaining one from my friend and fellow collector Filip Šnedar. It resembles my eight-bit TNS HC-08, but inside is a sixteen-bit computer built around the Intel 8088. My machine has 1 MB of RAM.
I use an amber monochrome monitor because I prefer that screen colour to green. The system has no internal hard disk, and I did not want another external Winchester enclosure, so I fitted an XT-IDE interface with CompactFlash in a spare ISA slot. It works reliably and makes loading programs straightforward.
The photographs show the working system, keyboard, connectors and internal electronics. I am pleased to have both distinct TNS HC models in the collection. 🙂
