TNS SC (JZD AK Slušovice)

TNS SC z JZD Agrokombinát Slušovice, československý osmibitový počítač s monitorem Tesla Merkur, kovovou klávesnicí a osmipalcovými mechanikami / TNS SC from JZD Agrokombinát Slušovice, Czechoslovak 8-bit computer with Tesla Merkur monitor, metal keyboard and 8" floppy drives
←
→

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1985

Česky / Czech:

Když se dnes řekne JZD Agrokombinát Slušovice, mnoho lidí si vybaví neobvyklý podnik, který se v socialistickém Československu pustil do činností daleko za hranicemi běžného zemědělského družstva. Vedle zemědělství a průmyslu rozvíjel také vlastní výpočetní techniku. Jedním z nejzajímavějších výsledků je TNS SC, profesionální československý osmibitový počítač uváděný od roku 1985. Na první pohled jej tvoří několik velkých kovových krabic, monitor a pořádná klávesnice. Žádné elegantní domácí plastové pouzdro jako u ZX Spectra. Tady se stavěl počítač pro skutečná pracoviště, dlouhodobý provoz a připojování nejrůznějších zařízení.

Za zkratkou TNS se skrývá pozoruhodná historie. Původně označovala Terminal Network System, později se ujalo mnohem osobitější vysvětlení „Ten Náš Systém“. Samotná řada nezačala až modelem SC. Její technické kořeny vedou k československému systému ZVT SPU-800 a k návrhu Ing. Nitscheho z Dopravních staveb Olomouc, který počítal s náhradou původního procesorového řešení konstrukcí založenou na Z80. Teprve další vývoj ve Slušovicích z původní koncepce vytvořil rodinu podnikových počítačů s vlastními deskami, periferiemi a softwarem. Už v roce 1982 byl některý z raných systémů TNS představen na výstavě Agrokomplex v Nitře. To však nebyl dnešní model SC, který přišel později.

Slušovické počítače nevznikaly pouze proto, aby měly podniky na stole moderní techniku. Výpočetní systémy se používaly při řízení technologických procesů, zpracování dat i propojení pracovišť. Dobové a historické prameny uvádějí například regulaci fermentačních tanků, hydroponii, dávkování živin, sledování živočišné výroby a podnikové finanční aplikace. V roce 1983 byla navázána spolupráce s Metrou Blansko při výrobě mikropočítačů TNS. Družstvo si postupně budovalo vývojové, výrobní i softwarové zázemí. Mezi lidmi spojenými s počítačovým programem vynikal Milan Frňka, který stál u budování jeho slušovické části. Při nedostatku zahraničních periferií bylo nutné často vymyslet vlastní nebo alespoň upravit již dostupné řešení.

TNS SC představoval přechod k výrazně modulárnímu uspořádání. Byl prvním modelem této vývojové větve zabudovaným do kovové systémové kazety TNS SL-64. Je důležité tyto názvy nezaměňovat. TNS SC označuje počítačovou sestavu, zatímco SL-64 je označení její systémové kazety. Uvnitř se nachází napájecí zdroj, společná sběrnice a pozice pro zasouvání samostatných funkčních desek. Taková koncepce byla praktická při opravách a umožňovala přizpůsobovat sestavu konkrétnímu úkolu. V typickém počítači pracovaly karty CPU, INT, RAM 64, řadič disket a obrazový modul ITK. Nabídka zahrnovala i řadu dalších specializovaných desek, nikoliv však nutně ve stejném osazení každého dochovaného počítače.

Základem byla východoněmecká U880D kompatibilní se Zilogem Z80 na frekvenci 2,5 MHz. Standardní sestava měla 64 KB operační paměti. Procesorová deska se v průběhu vývoje objevovala v několika provedeních, například jako TNS CPU-D a později upravené TNS CPU-NN od výrobce 2N. Lišily se zapojením budičů sběrnice a některými funkcemi zaváděcího firmware. V archivu hardwaru jsou zdokumentovány také varianty se zavaděčem v EPROM 2732. Jednotlivé revize se proto rozlišují podle skutečného osazení karet a zaváděcího firmware.

TNS SC si nelze představovat jako počítač s integrovaným barevným monitorem nebo vestavěným grafickým akcelerátorem. Typický obrazový výstup byl monochromatický a používal upravený televizor Tesla Merkur. Toto řešení nebylo samoúčelnou kuriozitou. Kvalitní výpočetní monitory byly v Československu obtížně dostupné, zatímco domácí televizní technika se upravit dala. Modul ITK zajišťoval obsluhu klávesnice a obrazového výstupu. U některých sestav se vedení k monitoru řešilo přes klávesnici. Ovládání obstarávala bytelná klávesnice s kovovou konstrukcí, která vypovídá o původním podnikatelském a průmyslovém určení lépe než jakýkoliv dobový reklamní slogan.

Stejně působivá je samostatná kovová skříň s osmipalcovými disketovými mechanikami. Ve Slušovicích se používaly mimo jiné mechaniky bulharského typu MF6400. Pozdější řadič FDC III využíval obvod WD2797 a podle konfigurace uměl obsluhovat až čtyři osmipalcové jednostranné jednotky s jednoduchou nebo dvojitou hustotou záznamu. To bylo podstatné zlepšení proti staršímu řešení KORD používanému u TNS ST. Přesná kapacita diskety přitom závisela na formátu a použitém systému, nelze tedy přisoudit každému TNS SC jediné univerzální číslo.

Počítač měl i zajímavý způsob startování. Dochovaná dokumentace popisuje zavaděč s výzvou D1> nebo D2>. Systémová disketa s jednoduchou hustotou se vybírala klávesou S a číslem jednotky, například S a 0. Pro disketu s dvojitou hustotou sloužila klávesa D a číslo jednotky. Další provedení podporovala také zavádění z Winchesteru nebo z miniflopppy mechaniky. Tyto postupy závisely na konkrétním firmware a osazení. Díky tomu dnes sběratelé často musejí nejen opravit mechaniku, ale také zjistit, ke kterému řadiči a zavaděči patří dochovaná systémová disketa.

Vedle CP/M a systému COBRA se pro stroje TNS používal síťově orientovaný TNS-DOS. Jeho základem byl TurboDOS, prostředí kompatibilní s CP/M, které umožňovalo sdílet disky, tiskárny a další prostředky mezi počítači. Pozoruhodné svědectví zanechala programátorka Milena Varadinková, která na konci roku 1987 pracovala na jeho úpravách. Protože vývojáři neměli původní zdrojové kódy, provedli zpětný překlad a systém upravili pro potřeby slušovického hardwaru. Podle její vzpomínky se jim díky změně mapování paměti podařilo uvolnit pro uživatelský program přibližně 62 KB z celkových 64 KB. Uváděné verze TNS-DOS zahrnují například 2.07, 2.23 a 2.30. Toto číslo se týká konkrétní úpravy operačního systému, nikoli automaticky každého programu a každé konfigurace TNS.

Zásadní bylo síťové propojení TNS-NET. V době, kdy bylo i samostatné osmibitové PC velkou investicí, mohl propojený podnik využívat společné disky, tiskárny a přístupové prostředky. Pro řadu TNS vznikaly síťové karty i další rozšíření. Takové sítě představovaly podnikové systémy propojených terminálů a pracovních počítačů.

Roku 1987 následoval vyspělejší TNS GC s jinou systémovou kazetou, rozšířenou pamětí a možnostmi grafiky. Později se objevily další členy rodiny, například TNS MC, domácí a síťový HC-08 i šestnáctibitové systémy. Tyto modely ale nelze zaměňovat s TNS SC, a už vůbec nevyvozovat parametry starší SC z výbavy pozdějšího GC. Také cena závisela na počtu modulů, diskových jednotek, síťovém a aplikačním vybavení a případně na celé instalaci. Historické prameny zmiňují podnikové instalace v řádu stovek tisíc korun podle zvolené konfigurace.

English / Anglicky:

When people in the Czech Republic hear the name JZD Agrokombinát Slušovice, many remember an unusual agricultural cooperative that developed activities well beyond farming in socialist Czechoslovakia. Alongside agricultural and industrial production, it built its own computing expertise. One of the most distinctive results is the TNS SC, a professional Czechoslovak eight-bit computer introduced around 1985. At first glance it consists of several substantial metal enclosures, a monitor and a remarkably robust keyboard. This was no sleek plastic home computer designed to compete for living-room space with the ZX Spectrum. It was intended for workplaces, continuous operation and a wide range of attached equipment.

The abbreviation TNS has a more interesting history than the familiar nickname suggests. It originally referred to Terminal Network System, but the Czech expansion Ten Náš Systém, or “Our Own System,” became widely adopted. The family did not begin with the SC model. Its technical roots go back to the Czechoslovak ZVT SPU-800 and a modification proposal attributed to engineer Nitsche of Dopravní stavby Olomouc, involving the replacement of the older processor arrangement with a Z80-based design. Subsequent development in Slušovice transformed that concept into a family of business microcomputers with locally designed boards, peripherals and software. An early TNS system was shown at the Agrokomplex exhibition in Nitra in 1982, but that was not the later SC model.

These computers were not developed merely to put fashionable electronics on office desks. Computing systems in and around Slušovice were deployed for industrial processes, information processing and connecting workplaces. Historical accounts mention fermentation control, hydroponics, nutrient dispensing, monitoring livestock production and financial applications. Cooperation with the Metra Blansko enterprise for TNS computer manufacturing was established in 1983. The cooperative gradually developed its own engineering, production and software infrastructure. Milan Frňka is among the people associated with the growth of the Slušovice computer project. With many Western peripherals difficult to obtain, local engineers frequently had to modify available domestic equipment or create suitable interfaces themselves.

The TNS SC marked an important step in the modular development of the system. It was the first member of this particular family to use the substantial metal TNS SL-64 system rack. These names should not be confused: TNS SC describes the computer system, whereas SL-64 identifies its chassis. The rack contains a power supply, a shared backplane and slots for individual circuit boards. This architecture made servicing practical and allowed the computer to be configured for a specific job. Typical modules included CPU, INT, RAM 64, a floppy disk controller and the ITK terminal interface. Further specialist boards existed, but their availability must not be confused with their confirmed installation in every surviving machine.

The processor was an East German U880D, compatible with the Zilog Z80 and clocked at 2.5 MHz. A standard SC configuration used 64 KB RAM. Several CPU board revisions are documented, including the TNS CPU-D and a modified CPU-NN version made by the company known as 2N. They differed in bus-driver wiring and aspects of the boot arrangement. Some revisions included a boot EPROM of type 2732. Different revisions are therefore identified through their board population and boot firmware.

It is important not to imagine a computer with an integrated colour monitor or standard bitmap graphics accelerator. A typical SC had monochrome video, frequently displayed on a modified Tesla Merkur television. This was not a quirky design decision for its own sake. Dedicated computer monitors were difficult to obtain locally, while ordinary domestic television technology could be modified for the job. The ITK interface handled the keyboard and display connection. In some configurations the video cable was routed through the keyboard assembly. A heavy-duty, metal-bodied keyboard completed the system. Its construction reveals the machine's industrial and office origins more clearly than any advertising slogan.

Equally impressive is the separate metal housing for large eight-inch floppy disk drives. Slušovice systems used, among others, the Bulgarian MF6400 drives. The later FDC III disk controller was based on the WD2797 and, depending on the setup, could support up to four single-sided eight-inch drives with single- or double-density recording. This was a significant improvement on the earlier KORD arrangement used with the TNS ST. Disk capacity was dependent on the operating system, controller and recording format, so it would be inaccurate to give every TNS SC disk the same fixed capacity.

Booting was a distinctive part of the user experience. Surviving technical notes describe monitor prompts such as D1> and D2>. To start from a single-density system floppy, the operator selected S followed by the drive number, for example S then 0. For double-density media the sequence began with D. Some later board combinations also supported Winchester hard disks and smaller floppy drives. The exact method depended on the fitted boot firmware. Modern collectors therefore need to identify not only working disk hardware but also which controller and bootstrap their surviving system disks were made for.

Besides CP/M and COBRA, the TNS family could run the network-oriented TNS-DOS. It was based on TurboDOS, a CP/M-compatible environment that supported the sharing of drives, printers and other resources between linked computers. Programmer Milena Varadinková left a striking account of working on the system at the end of 1987. As the original source code was unavailable, the developers reverse-engineered the program and adapted it to Slušovice hardware. According to her recollection, their memory-mapping changes left approximately 62 KB of the 64 KB RAM available to application programs. Documented TNS-DOS versions include 2.07, 2.23 and 2.30. The 62 KB figure reflects that specific operating-system achievement rather than an automatic guarantee for every piece of software or computer configuration.

Networking through TNS-NET was fundamental to the whole project. At a time when even one stand-alone microcomputer represented a substantial investment, a network made it possible to share storage, printing and other expensive peripherals. Network interfaces and various expansion boards were developed for the TNS range. Such networks formed practical business environments of linked terminals and workstations.

The TNS GC followed in 1987, bringing a different chassis arrangement, expanded memory and improved graphics options. Other members of the family appeared later, including the TNS MC, the compact HC-08 and sixteen-bit systems. Their specifications must not be attributed to the earlier TNS SC, and the designation SL-64 should not be mistaken for a model in its own right. Prices varied enormously with board configuration, disk and network equipment, software and the scope of an entire installation. Historical accounts describe business installations costing hundreds of thousands of Czechoslovak crowns, depending on the chosen configuration.

Technické údaje / Specifications

Výrobce / Manufacturer: JZD Agrokombinát Slušovice, Československo / JZD Agrokombinát Slušovice, Czechoslovakia

Model: SC

Rok / Year: 1985

Země / Country: Československo / Czechoslovakia

Typ / Type: Československý osmibitový modulární podnikový počítač TNS SC v kazetě SL-64 / Czechoslovak 8-bit modular TNS SC business computer in an SL-64 rack

CPU: Východoněmecký U880D, kompatibilní se Z80 / East German U880D, compatible with Z80

Takt CPU / CPU clock: 2,5 MHz / 2.5 MHz

RAM: 64 KB RAM v mém vystaveném exempláři / 64 KB RAM in my exhibited specimen

ROM: Zaváděcí firmware v EPROM podle použité procesorové a systémové karty / EPROM boot firmware determined by the fitted CPU and system boards

Operační systém / Operating system: TNS-DOS odvozený z TurboDOSu, CP/M, COBRA a programovací prostředí MBASIC. Na mém exempláři je doloženo spuštění CP/M a MBASICu. / TNS-DOS derived from TurboDOS, CP/M, COBRA and MBASIC programming environment. CP/M and MBASIC have been demonstrated on my specimen.

Video / Graphics: Monochromatický obraz přes zásuvný modul ITK na upraveném monitoru Tesla Merkur s označením TNS Slušovice / Monochrome output through plug-in ITK module to a modified Tesla Merkur monitor marked TNS Slušovice

Zvuk / Sound: Bez jednotného specializovaného zvukového čipu, vybavení závisí na osazených modulech / No common dedicated audio chip, sound capability depends on installed modules

Média / Storage: Vystavená sestava má dvě osmipalcové disketové mechaniky s řadičem FDC III a čipem WD2797. Druhý můj TNS SC má kartu TNS SASI a disk Seagate ST-225. / My exhibited system has two 8" floppy drives with an FDC III controller and WD2797 chip. My second TNS SC has a TNS SASI card and Seagate ST-225 hard disk.

Rozhraní / Interfaces: Modulární sběrnice v kazetě SL-64, karty CPU, INT, RAM, FDC III, NET a ITK. Připojení dvojité osmipalcové mechaniky, celokovové klávesnice a monochromatického monitoru. Síť TNS-NET. / Modular bus in SL-64 rack with CPU, INT, RAM, FDC III, NET and ITK cards. Twin 8" floppy, all metal keyboard and monochrome monitor connections, TNS-NET networking.

Napájení / Power: Napájecí zdroj zabudovaný v systémové kazetě TNS SL-64 / Power supply integrated in the TNS SL-64 system rack

Původní cena / Original price: Původní cena konkrétní sestavy není spolehlivě doložena. / Original price of this particular configuration has not been reliably established.

Náš exemplář / Our machine

Česky / Czech:

Mám vystavenou funkční sestavu TNS SC složenou z kazety TNS SL-64 z roku 1987, dvojité osmipalcové disketové jednotky, celokovové klávesnice a upraveného monitoru Tesla Merkur, vše z roku 1988. Datace potvrzují výrobní štítky.

Uvnitř je procesorová karta, INT, 64 KB RAM, disketový řadič FDC III, síťová karta NET a obrazový modul ITK. Na počítači běží mimo jiné MBASIC a síťová karta umožňuje spojení s mým TNS HC-08. Nejvíc mě fascinuje mimořádně robustní kovová klávesnice. 🙂

Mám také druhou sestavu TNS SC s kartou TNS SASI a původním diskem Seagate ST-225. Její dvojitou osmipalcovou mechaniku opravoval kolega sběratel v Praze. Chybějící řadič FDC III jsem získal výměnou se Zdeňkem Houškou za klávesnici TNS. Stav dokončení této druhé sestavy nemám potvrzený. Na vystavení mi zatím stačí jeden takový pořádný kovový obr.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

My working TNS SC exhibit combines a TNS SL-64 chassis dated 1987 with a dual eight-inch disk drive unit, all-metal keyboard and modified Tesla Merkur monitor, all dated 1988. The dates are documented by original labels.

Inside are the CPU and INT boards, 64 KB RAM, an FDC III disk controller, NET network card and ITK display module. The system runs software including MBASIC, and the network interface can connect it to my TNS HC-08. I particularly admire the remarkably heavy metal keyboard. 🙂

I also have a second TNS SC system with a TNS SASI card and original Seagate ST-225 hard disk. A fellow collector in Prague was working on its dual eight-inch floppy unit. I obtained a missing FDC III controller by exchanging a TNS keyboard with Zdeněk Houška. I cannot confirm the current completion status of that second system. One of these substantial metal giants is enough for the exhibition for now.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://martin.hinner.info/iccmap/cz/cs/tns_sc.html

https://martin.hinner.info/iccmap/cz/cs/tns.html

https://martin.hinner.info/iccmap/cz/info/tns_dos.html

https://www.retrobajty.cz/jake-byly-pocitace-z-jzd-slusovice/

https://wiki.retrobajty.cz/pocitace/ceskoslovenske/tns/tns_8bit_karty

https://www.tnsservis.cz/o-nas/historie

https://www.retrobajty.cz/tns-gc/

https://www.youtube.com/watch?v=onAVXHshxuY

Fotodokumentace / Photo documentation

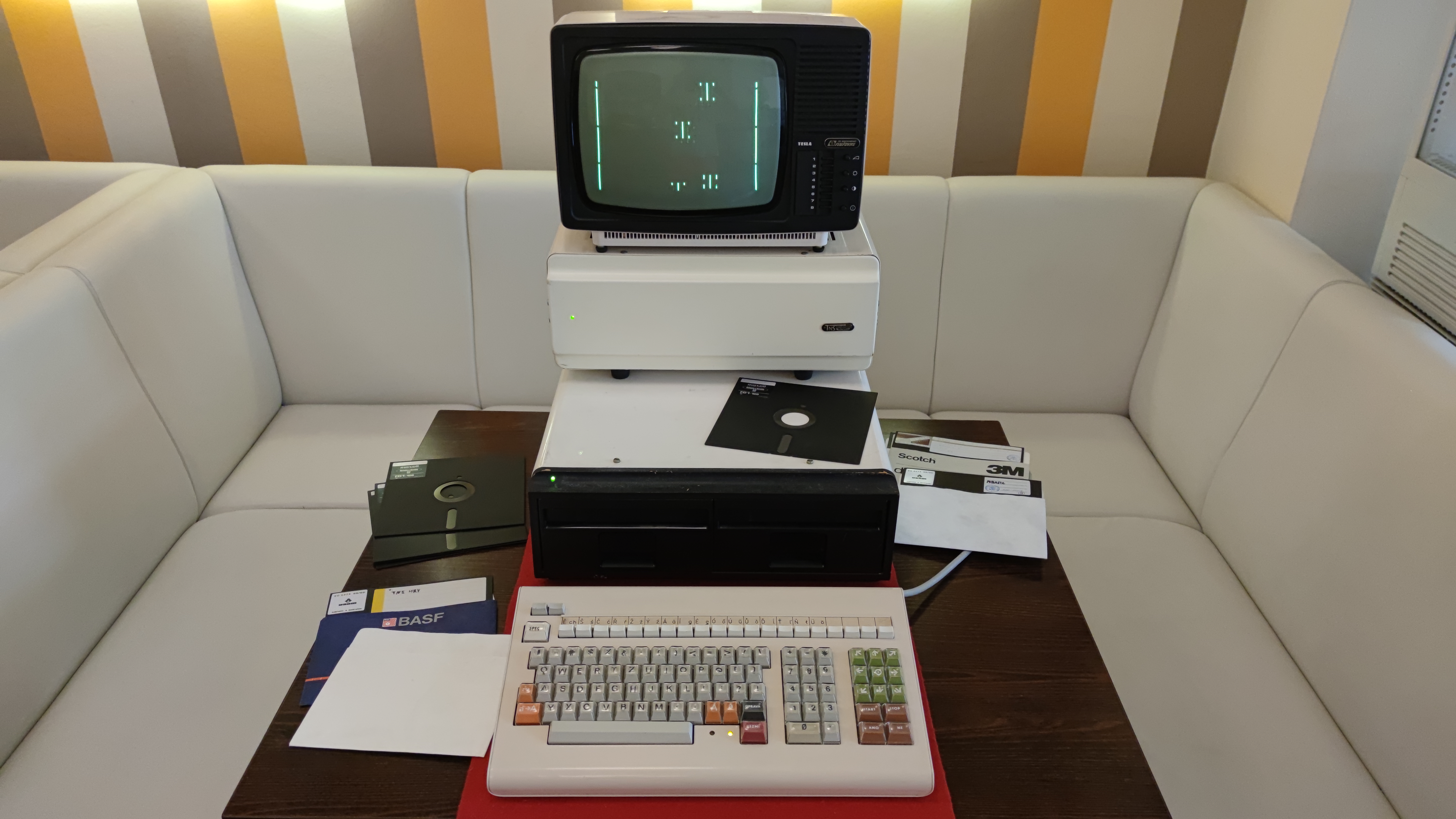

TNS SC z JZD Slušovice, funkční sestava s monitorem Tesla, celokovovou klávesnicí a osmipalcovou disketovou jednotkou / working JZD Slušovice setup with Tesla monitor, metal keyboard and eight inch floppy unit
TNS SC ze Slušovic v provozu, pohled na monitor, počítačovou kazetu a klávesnici / working Slušovice TNS SC showing monitor system rack and keyboard
Detail textového režimu na monitoru Tesla připojeném k osmibitovému TNS SC / green text mode on Tesla monitor connected to eight bit computer
Boční pohled na bílou kovovou skříň disketové jednotky TNS / side view of white metal case of TNS floppy unit
Detail skříně dvojité disketové jednotky TNS, pohled na horní část / upper part of dual disk drive metal casing in detail
Zadní strana systémové kazety TNS SL-64 s konektory a větracími otvory / rear of TNS SL-64 computer rack with connectors and vents
Detail bočního krytu a větracích otvorů kovové systémové skříně TNS / metal computer case side cover and ventilation openings
Celokovová klávesnice počítače TNS SC s barevně odlišenými klávesami / all-metal computer keyboard with different coloured keys
Detail barevných funkčních kláves původní celokovové klávesnice TNS / coloured function keys on original all-metal TNS keyboard
Počítač TNS SC v kazetě SL-64 s monitorem a klávesnicí při předvádění v RetroComputer.cz / TNS SC computer in SL-64 rack with monitor and keyboard displayed at RetroComputer.cz
Detail monochromatické obrazovky počítače TNS SC se spuštěným programem / close-up of monochrome computer display running a program
Detail dvojité osmipalcové disketové jednotky počítače TNS SC / close-up of dual eight inch floppy disk unit
Sestava TNS SC s dvojitou osmipalcovou disketovou jednotkou v bílé skříni, nahoře další zařízení s větracími štěrbinami / TNS SC setup with a dual eight-inch floppy drive in a white enclosure and another vented device stacked above
Modulární kazeta TNS SL-64 s předním panelem a osazenými zásuvnými kartami / modular TNS SL-64 rack with front panel and installed plug-in boards
Výrobní štítek na zařízení sestavy TNS SC z JZD Agrokombinát Slušovice / manufacturer label on computer system from JZD Agrokombinát Slušovice
Černé označení TNS na části počítačové sestavy ze Slušovic / black TNS badge on part of the Slušovice computer system
Detail řad kláves a kovové skříně klávesnice TNS Slušovice / close-up of rows of keys and steel keyboard case
Dobová černobílá fotografie historického počítačového pracoviště s technickým vybavením / vintage black and white photograph of historic computer workstation with technical equipment
