Toshiba Pasopia 7 (PA7007)

Toshiba Pasopia 7 PA7007 (1983), japonský osmibitový počítač s modrým krytem kolem klávesnice / Toshiba Pasopia 7 PA7007 (1983), Japanese 8-bit computer with blue trim around the keyboard
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

Toshiba Pasopia 7, model PA7007, Japonsko, 1983. Tento osmibitový domácí počítač navázal na původní řadu Pasopia, ale přinesl podstatně lepší barevnou grafiku a zvuk. Používá procesor kompatibilní se Zilog Z80A na frekvenci 4 MHz a 64 KB operační paměti. Oddělená obrazová paměť má 56 KB, z toho 48 KB pro grafiku a 8 KB pro text a atributy. V 48 KB ROM je uložen zaváděcí firmware, BIOS a prostředí T-BASIC7, které rozšiřuje Microsoft BASIC například o grafické funkce a výpočty s dvojitou přesností.

Grafika nabízí 320 × 200 nebo 640 × 200 bodů. Podle režimu lze zobrazit čtyři či osm barev z palety 27 odstínů, které vznikají i využitím hardwarového prokládání barevných bodů. Zvukové obvody tvoří dva čipy Texas Instruments SN76489 se šesti tónovými kanály a dvěma generátory šumu. Základním úložištěm je kazetový magnetofon, k dispozici byly externí disketové jednotky, paměťové a ROM moduly i volitelné komunikační rozhraní RS-232C. Toshiba nabízela kryty kolem klávesnice v různých barvách. Počítače s modrým i červeným krytem jsou stále stejným modelem PA7007, jejich technické parametry se barvou plastového dílu nemění.

Pasopia 7 byla určena pro japonský domácí trh. Historie některých exemplářů souvisí také s mezinárodním programem podpory počítačového vzdělávání IDCE, který od konce osmdesátých let organizovala Kyoto Computer Gakuin. Zmínky o počítačích Pasopia 7 v jeho rámci uvádějí například Polsko, přesné počty jednotlivých modelů ale nejsou doložené.

English / Anglicky:

Toshiba Pasopia 7, model PA7007, Japan, 1983. This 8-bit home computer succeeded Toshiba's original Pasopia family and offered markedly improved colour graphics and sound. It uses a Zilog Z80A compatible processor running at 4 MHz and 64 KB of main RAM. Separate video memory totals 56 KB, with 48 KB for graphics and 8 KB for text and attributes. Its 48 KB ROM holds the bootstrap firmware, BIOS and T-BASIC7, an enhanced Microsoft BASIC derivative with additional graphics commands and double-precision calculations.

Graphics modes include 320 × 200 and 640 × 200 pixels. Depending on the mode, four or eight colours can be selected from a palette of 27 shades, also created with hardware colour tiling. Two Texas Instruments SN76489 sound generators provide six tone channels and two noise channels. The standard storage medium is cassette tape, while external floppy drives, ROM and RAM expansion packs and an optional RS-232C adapter were offered. Toshiba offered keyboard surrounds in different colours. Machines with blue or red surrounds are the same PA7007 model, not different computer versions.

The Pasopia 7 was marketed primarily in Japan. The later history of some computers is associated with Kyoto Computer Gakuin's International Development of Computer Education programme, established in the late 1980s. Accounts of the initiative mention Pasopia 7 systems reaching countries such as Poland, although exact numbers by model have not been established.

Technické údaje / Specifications

Výrobce / Manufacturer: Toshiba Corporation, Japonsko / Japan

Model: Pasopia 7 (PA7007)

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Japonský osmibitový domácí počítač / Japanese 8-bit home computer

CPU: Z80A kompatibilní, Sharp LH0080A / Z80A compatible, Sharp LH0080A

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: 64 KB hlavní RAM, 56 KB video RAM, z toho 48 KB grafika a 8 KB textové atributy / 64 KB main RAM, 56 KB video RAM, 48 KB graphics and 8 KB text attributes

ROM: 48 KB, z toho 16 KB IPL a BIOS, 32 KB T-BASIC7 / 48 KB total, 16 KB IPL and BIOS, 32 KB T-BASIC7

Operační systém / Operating system: T-BASIC7 v ROM, volitelně CP/M s disketovým systémem / T-BASIC7 in ROM, optional CP/M with floppy hardware

Video / Graphics: 320 × 200 a 640 × 200 bodů. Paleta 27 odstínů s hardwarovým prokládáním, podle režimu 4 nebo 8 současných barev, monochromatické režimy / 320 × 200 and 640 × 200, 27-colour palette with hardware colour tiling, 4 or 8 simultaneous colours depending on mode

Zvuk / Sound: 2× Texas Instruments SN76489, šest tónových kanálů, dva šumové kanály, dobový katalog uvádí rozsah šesti oktáv / 2× TI SN76489, six tone channels, two noise channels, six octave range per Japanese catalogue

Média / Storage: Kazetový magnetofon, přenos 1600 bit/s, efektivně 800 bit/s, volitelná externí 5.25" floppy jednotka / Cassette 1600 bit/s, effectively 800 bit/s, optional external 5.25" floppy drive

Rozhraní / Interfaces: Kazetové rozhraní, monitor, výstup zvuku, konektor tiskárny, ROM/RAM packy, systémová rozšiřující sběrnice, volitelný RS-232C adaptér / Cassette, monitor, audio, printer, ROM/RAM packs, expansion bus, optional RS-232C

Napájení / Power: Japonská síť AC 100 V, 50/60 Hz, příkon 29 W / Japanese AC 100 V, 50/60 Hz, rated 29 W

Rozměry / Dimensions: 420 × 280 × 94 mm (šířka × hloubka × výška), hmotnost 4,5 kg / 420 × 280 × 94 mm (width × depth × height), weight 4.5 kg

Původní cena / Original price: 119 800 JPY, původní japonská katalogová cena v roce 1983 / original Japanese list price in 1983

Náš exemplář / Our machine

Česky / Czech:

Můj exemplář Toshiby Pasopia 7 má modrý plastový kryt kolem klávesnice. Druhý kus stejného modelu PA7007 má kryt červený. V obou případech jde o stejný počítač, odlišuje je pouze barva tohoto dílu.

English / Anglicky:

My Toshiba Pasopia 7 has a blue plastic surround around the keyboard. A second example of the same PA7007 model has a red surround. They are the same computer, differing only in the colour of this part.

Zdroje / Sources

https://cms.matrix.jp/pasopia7.html

https://www.1000bit.it/scheda.asp?id=1672

https://www.kcg.edu/en/school-info/history

https://www.kcg.edu/en/news/2018/10-18

https://github.com/mamedev/mame/blob/master/src/mame/toshiba/pasopia7.cpp

https://en.wikipedia.org/wiki/Toshiba_Pasopia_7

Fotodokumentace / Photo documentation

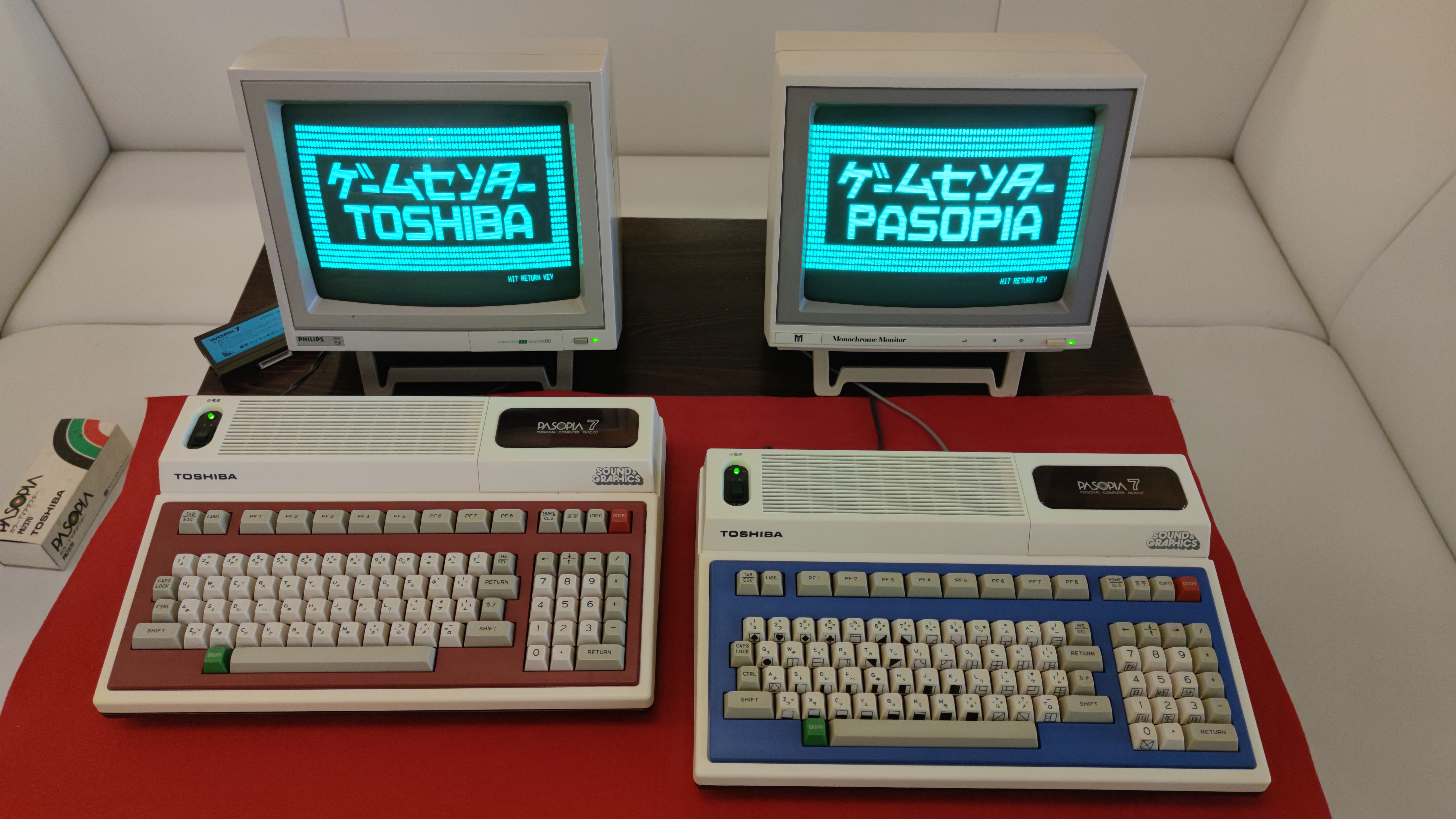

Toshiba Pasopia 7 PA7007, dvě barevná provedení počítače na červeném podkladu / two colour variants of computer placed on red cloth
Toshiba Pasopia 7, klávesnice s modrými a červenými prvky v detailu / close-up of keyboard with blue and red accents
Toshiba Pasopia 7, počítač s monitorem a spuštěným systémem T-BASIC7 / computer with monitor running T-BASIC7
Toshiba Pasopia 7, čelní pohled na počítač a barevnou klávesnici / front view of computer and coloured keyboard
Toshiba Pasopia 7, zadní část skříně a konektory / rear part of case with interface connectors
Toshiba Pasopia 7, spodní strana počítače s původními štítky / underside of computer with original labels
Toshiba Pasopia 7, pohled na vnitřní elektroniku a zapojení počítače / view of internal electronics and wiring
Toshiba Pasopia 7, detaily vnitřních desek a konektorů / detail of internal circuit boards and connectors
Toshiba Pasopia 7, pohled na klávesnice a barevné prvky dvou počítačů / comparison of keyboards and colourful details of two computers
Toshiba Pasopia 7, detail modrých kláves u japonského osmibitového počítače / detail of blue keys on Japanese eight bit computer
Toshiba Pasopia 7, modrá funkční část klávesnice a bílé alfanumerické klávesy / blue function key panel and white alphanumeric keys
Toshiba Pasopia 7, detail přední strany, kláves a originální skříně / front section, keys and original casing in detail
Toshiba Pasopia 7, pohled zezadu na ventilační mřížky a rozhraní / back view showing ventilation grille and interface ports
Toshiba Pasopia 7 PA7007, detail původního výrobního štítku / close-up of original manufacturer's identification label
Toshiba Pasopia 7, základní deska a elektronické součástky / motherboard and electronic components
Toshiba Pasopia 7, původní japonské značení a dokumentace techniky / original Japanese technical markings and documentation
