Toshiba Pasopia 7 (PA7007)

Toshiba Pasopia 7 PA7007 (1983), japonský osmibitový počítač s červeným krytem kolem klávesnice / Toshiba Pasopia 7 PA7007 (1983), Japanese 8-bit computer with red trim around the keyboard
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

Toshiba Pasopia 7 PA7007 je japonský osmibitový domácí počítač uvedený v roce 1983 jako nástupce první Pasopie. Základem je procesor Sharp LH0080A kompatibilní se Z80A na frekvenci 4 MHz, 64 KB RAM a samostatná videopaměť o kapacitě 56 KB. Grafice náleží 48 KB, dalších 8 KB slouží textu a atributům. Z 48 KB ROM připadá 16 KB na zaváděcí firmware a BIOS a 32 KB na T-BASIC7. Tento BASIC rozšiřoval příkazy pro grafiku, barvy a práci s čísly s vyšší přesností.

Pasopia 7 dokázala zobrazit grafiku v rozlišení 320 × 200 i 640 × 200 bodů. Hardwarové prokládání barevných bodů vytvářelo paletu 27 odstínů, z nichž bylo podle režimu možné použít čtyři nebo osm současně. Dvojice zvukových obvodů Texas Instruments SN76489 nabízela šest tónových kanálů a dva generátory šumu. Programy se běžně načítaly z kazetového magnetofonu, k dispozici však byly také externí disketové mechaniky, přídavné paměťové moduly, ROM packy a komunikační rozhraní. Model se prodával především v Japonsku a zachoval si vlastní hardwarovou platformu Toshiba, nikoli standard MSX.

K zajímavé pozdější historii patří vzdělávací projekt IDCE organizovaný Kyoto Computer Gakuin. Na konci osmdesátých let se díky podpoře počítačové výuky dostávaly japonské počítače také do zahraničí včetně Polska. Dochované kusy Pasopie 7 se mohou lišit barvou plastového dílu kolem klávesnice, nikoliv základní elektronikou.

English / Anglicky:

Introduced in Japan in 1983, the Toshiba Pasopia 7 PA7007 followed the company's first Pasopia computers with more capable graphics, enhanced sound and a revised BASIC. Its Sharp LH0080A, a Z80A compatible CPU, runs at 4 MHz. Main memory is 64 KB, alongside 56 KB of video RAM divided into 48 KB for graphics and 8 KB for text and attributes. The 48 KB ROM contains 16 KB of IPL and BIOS firmware plus 32 KB of T-BASIC7. The BASIC interpreter adds colour and graphics instructions as well as more precise numerical handling.

The video system supports 320 × 200 and 640 × 200 pixel modes. Hardware colour tiling allows a palette of 27 shades, with four or eight colours available simultaneously depending on the display mode. Two Texas Instruments SN76489 chips provide six tone channels and two noise generators. Cassette tape was the standard storage medium, with optional external floppy drives, ROM and RAM packs and communication interfaces. Although Toshiba later made MSX machines, the Pasopia 7 is part of its own earlier computer family.

Another chapter in the machine's history concerns Kyoto Computer Gakuin's IDCE programme, which helped supply computers for education beyond Japan from the late 1980s, including Eastern Europe. Some surviving Pasopia 7 machines have different colours around the keyboard. Their internal hardware and model designation remain the same.

Technické údaje / Specifications

Výrobce / Manufacturer: Toshiba Corporation, Japonsko / Japan

Model: Pasopia 7 (PA7007)

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Japonský osmibitový domácí počítač / Japanese 8-bit home computer

CPU: Z80A kompatibilní, Sharp LH0080A / Z80A compatible, Sharp LH0080A

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: 64 KB hlavní RAM, 56 KB video RAM, z toho 48 KB grafika a 8 KB textové atributy / 64 KB main RAM, 56 KB video RAM, 48 KB graphics and 8 KB text attributes

ROM: 48 KB, z toho 16 KB IPL a BIOS, 32 KB T-BASIC7 / 48 KB total, 16 KB IPL and BIOS, 32 KB T-BASIC7

Operační systém / Operating system: T-BASIC7 v ROM, volitelně CP/M s disketovým systémem / T-BASIC7 in ROM, optional CP/M with floppy hardware

Video / Graphics: 320 × 200 a 640 × 200 bodů. Paleta 27 odstínů s hardwarovým prokládáním, podle režimu 4 nebo 8 současných barev, monochromatické režimy / 320 × 200 and 640 × 200, 27-colour palette with hardware colour tiling, 4 or 8 simultaneous colours depending on mode

Zvuk / Sound: 2× Texas Instruments SN76489, šest tónových kanálů, dva šumové kanály, dobový katalog uvádí rozsah šesti oktáv / 2× TI SN76489, six tone channels, two noise channels, six octave range per Japanese catalogue

Média / Storage: Kazetový magnetofon, přenos 1600 bit/s, efektivně 800 bit/s, volitelná externí 5.25" floppy jednotka / Cassette 1600 bit/s, effectively 800 bit/s, optional external 5.25" floppy drive

Rozhraní / Interfaces: Kazetové rozhraní, monitor, výstup zvuku, konektor tiskárny, ROM/RAM packy, systémová rozšiřující sběrnice, volitelný RS-232C adaptér / Cassette, monitor, audio, printer, ROM/RAM packs, expansion bus, optional RS-232C

Napájení / Power: Japonská síť AC 100 V, 50/60 Hz, příkon 29 W / Japanese AC 100 V, 50/60 Hz, rated 29 W

Rozměry / Dimensions: 420 × 280 × 94 mm (šířka × hloubka × výška), hmotnost 4,5 kg / 420 × 280 × 94 mm (width × depth × height), weight 4.5 kg

Původní cena / Original price: 119 800 JPY, původní japonská katalogová cena v roce 1983 / original Japanese list price in 1983

Náš exemplář / Our machine

Česky / Czech:

Tento exemplář Pasopie 7 má červený plastový kryt kolem klávesnice. Vedle něj mám také totožný model s krytem modrým. Počítače se neliší elektronikou ani označením PA7007, pouze barvou tohoto dílu. Obě provedení jsou na společných fotografiích pěkně vidět.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

This Pasopia 7 has a red plastic surround around its keyboard. I also own an otherwise identical PA7007 with a blue surround. The machines share the same hardware and model designation. Only the colour of that part differs, as the comparison photographs show.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://cms.matrix.jp/pasopia7.html

https://www.1000bit.it/scheda.asp?id=1672

https://www.kcg.edu/en/school-info/history

https://www.kcg.edu/en/news/2018/10-18

https://github.com/mamedev/mame/blob/master/src/mame/toshiba/pasopia7.cpp

https://en.wikipedia.org/wiki/Toshiba_Pasopia_7

Fotodokumentace / Photo documentation

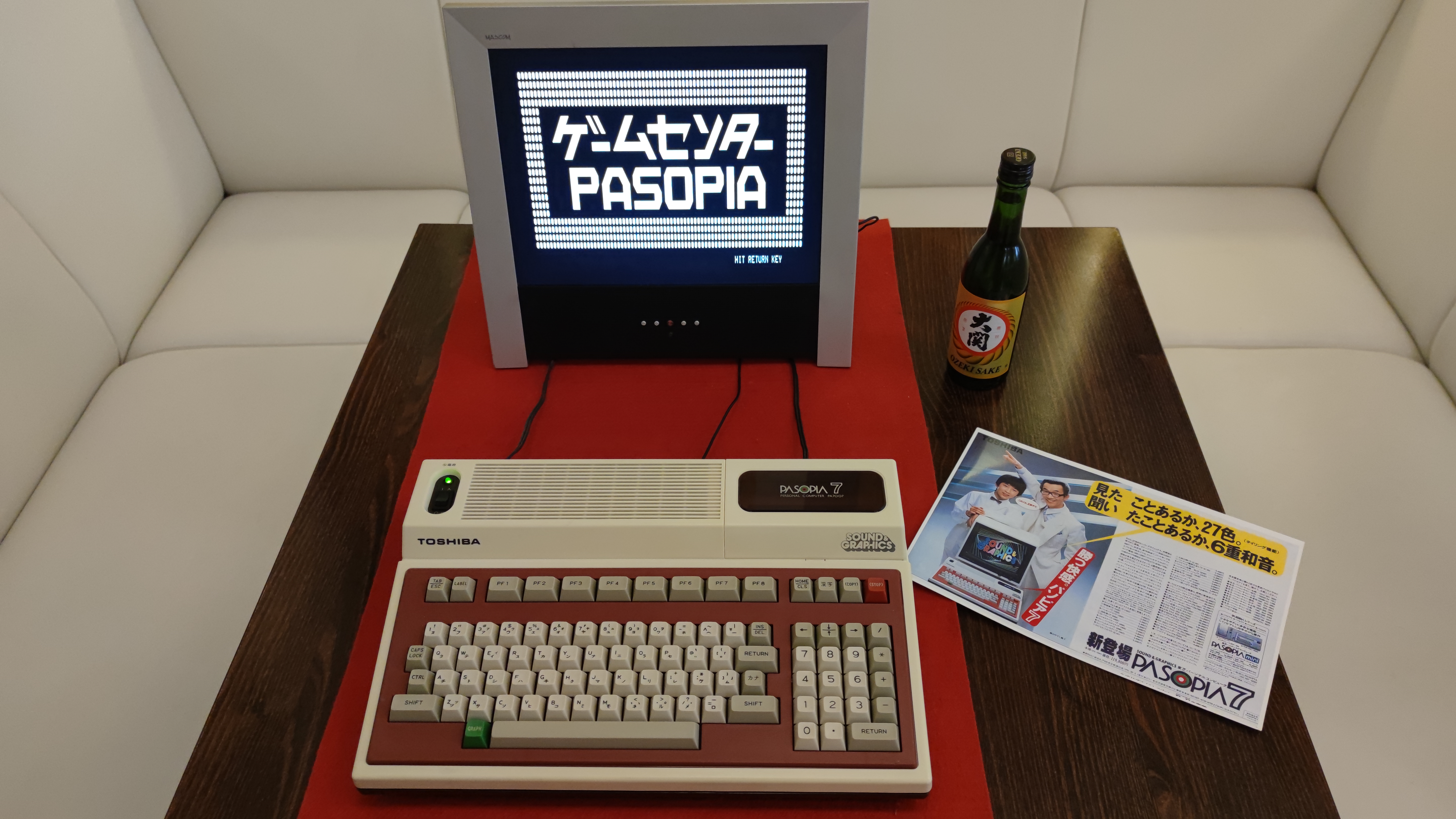

Toshiba Pasopia 7 PA7007 z roku 1983 s červeným krytem klávesnice a originálním japonským monitorem / 1983 computer with red keyboard surround and original Japanese monitor
Toshiba Pasopia 7, kompletní sestava červeného provedení při provozu / complete working red variant of computer
Toshiba Pasopia 7, detail šikmo fotografované klávesnice s červeným krytem / angled close-up of keyboard with red surround
Toshiba Pasopia 7, detail boku počítače a originálního konstrukčního provedení / side detail showing original case construction
Toshiba Pasopia 7, srovnání červeného a modrého krytu stejného modelu PA7007 / comparison of red and blue versions of PA7007 case
Toshiba Pasopia 7, původní japonské výrobní údaje na spodní části / original Japanese manufacturer's data on underside
Toshiba Pasopia 7, vnitřní konstrukce klávesnice a základní desky / internal keyboard construction and motherboard
Toshiba Pasopia 7, vnitřní desky a vodiče při servisní kontrole / internal boards and wires during service inspection
Toshiba Pasopia 7, dobová japonská tisková reklama a dokumentace / original Japanese print advertisement and documentation
Toshiba Pasopia 7 PA7007, červený kryt kolem klávesnice a obrazovka T BASIC7 / red keyboard surround and T BASIC7 screen
Toshiba Pasopia 7, červený plastový kryt klávesnice, funkční klávesy a logo / red plastic keyboard surround, function keys and logo
Toshiba Pasopia 7, detail červeného krytu a japonských kláves / detail of red case and Japanese keys
Toshiba Pasopia 7, boční stojatá fotografie skříně a výstupů / side view of cabinet and interface outlets
Toshiba Pasopia 7, zadní panel se systémovými konektory / rear panel with system interface connectors
Toshiba Pasopia 7, detail původního štítku s japonskými popisy / close-up of original label with Japanese text
Toshiba Pasopia 7, pohled na rozebranou elektroniku počítače / disassembled computer electronics
Toshiba Pasopia 7, detail základní desky a elektronických součástek / close-up of motherboard and electronics
