Toshiba T3200 SpaceSaver

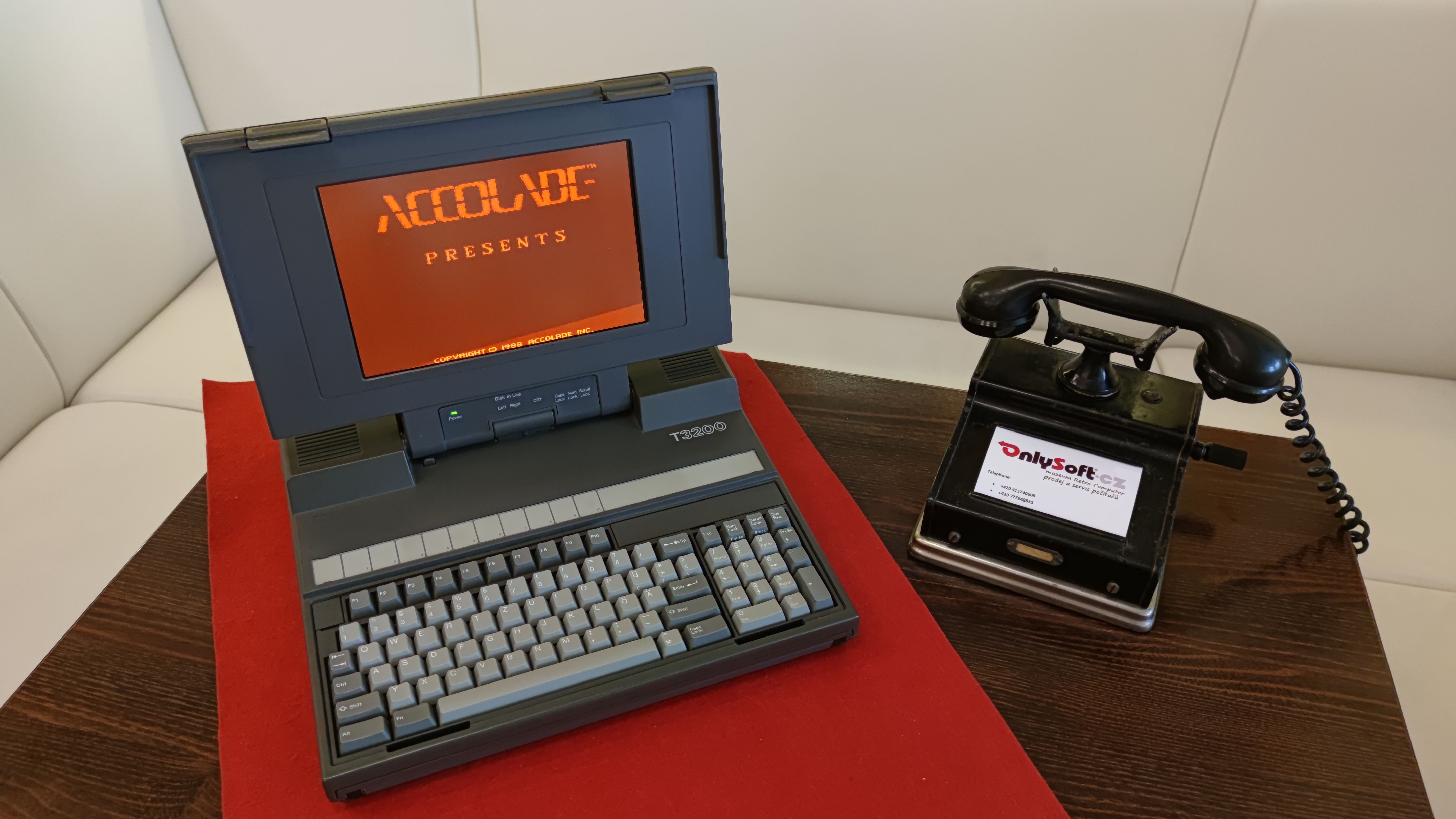

Toshiba T3200 SpaceSaver, přenosný počítač z roku 1987 s procesorem Intel 80286 a oranžovým plazmovým displejem / Toshiba T3200 SpaceSaver, 1987 transportable Intel 80286 computer with orange gas plasma screen
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1987

Česky / Czech:

Toshiba představila přenosný počítač T3200 v roce 1987 pod reklamním označením The Spacesaver. Neměla v úmyslu vytvořit lehký notebook pro práci na klíně, ale výkonnou alternativu k běžnému stolnímu IBM PC/AT, kterou bylo možné složit, odnést za madlo a opět postavit na pracovní stůl. Přístroj vážil přibližně 8,5 kg, měřil 370 × 395 × 99 mm a nepracoval z hlavní baterie. Potřeboval zásuvku elektrické sítě, protože obsahoval vlastní síťový zdroj. Z marketingového hlediska Toshiba zdůrazňovala výkon stolního počítače při menších nárocích na místo, nikoliv nezávislost na síťovém napájení.

Ve srovnání s běžnými přenosnými osobními počítači své doby měla T3200 výkonnou výbavu. Procesor Intel 80286 pracoval na 12 MHz s možností přepnout na 6 MHz a uvnitř byla patice pro volitelný matematický koprocesor Intel 80287. Základní operační paměť měla 1 MB, z něhož mohlo být při standardním nastavení 640 KB použito jako konvenční paměť DOSu a dalších 384 KB například jako EMS. Volitelný paměťový modul o kapacitě 3 MB zvýšil celkové osazení na 4 MB, aniž zabral některý ze dvou ISA slotů.

Nejvýraznější součástí stroje je výklopný plazmový displej s oranžově až jantarově svítícími obrazovými body. Na rozdíl od tehdejších pasivních LCD se vyznačuje ostře svítícími znaky, dobrou odezvou a rovnoměrnou viditelností. Panel má úhlopříčku přibližně 10.25" a elektronika podporuje maximálně 720 × 400 bodů se čtyřmi intenzitami jantaru. K dispozici je kompatibilita s režimy IBM CGA, EGA, Hercules a zvláštní vysoké rozlišení 640 × 400. Grafická paměť má 256 KB a na zadní straně je také RGB výstup pro externí barevný monitor. Uživatel mohl regulovat jas a kontrast plazmy.

Přenosná skříň obsahuje plnohodnotnou 85klávesovou klávesnici včetně samostatného numerického bloku. Po zavření víka se displej složí ke klávesnici, počítač se zajistí a lze vysunout integrované transportní madlo. Právě spojení relativně kompaktního těla, plné klávesnice a pracovního výkonu bylo podstatou názvu Spacesaver. Přesto nejde o současný laptop, neboť při provozu je nutné zajistit dostatečné větrání a připojit síťové napájení.

Standardní úložiště představoval interní pevný disk o kapacitě 40 MB a 3.5" disketová mechanika. Původní dokumentace z roku 1987 uvádí mechaniku s kapacitou 720 KB, pozdější výrobní provedení však mohla mít také 1,44 MB. Tato dvě čísla proto nejsou rozporem, ale rozdílem v osazení jednotlivých kusů. U raných konfigurací je doložen například pevný disk Fujitsu M2227DT se záznamem MFM a kompaktním připojením. Nejde automaticky o běžný IDE disk, i když se takové označení někdy objevuje v pozdějších sběratelských textech. Přesný typ mechaniky u konkrétního exempláře určuje až její štítek a skutečné zapojení.

Počítač má dva vnitřní rozšiřující sloty odpovídající sběrnici ISA. Jeden je určen pro dlouhou šestnáctibitovou kartu, druhý pro krátkou osmibitovou kartu. Na rozdíl od většiny dobových přenosných počítačů tak šlo přidat například síťovou kartu nebo další specializované rozhraní. Rozšiřující možnosti doplňuje sériový port RS-232C, konektor externí klávesnice a kombinovaný paralelní port, který lze přepínat mezi tiskárnou a externí disketovou mechanikou. Zadní volič A/B/PRT mění přiřazení jednotek nebo funkci tiskového připojení.

V ROM je BIOS kompatibilní s počítači IBM PC/AT. Jako systém Toshiba dodávala různé edice MS-DOS, u raných sestav zejména DOS 3.2, později také 3.3 nebo 4.01. K dispozici byl i BASIC a bylo možné používat vhodné verze Windows 1.x. Samotný počítač není omezen pouze na tyto programy, jeho kombinace procesoru 80286, disku a grafiky EGA byla určená také pro textové editory, tabulkové procesory, databáze a firemní aplikace. Zvuk zajišťuje jednoduchý interní PC speaker, nikoliv samostatný hudební syntezátor.

Na základní desce a v napájecí části jsou kromě běžných elektrolytických kondenzátorů také odrušovací kondenzátory připojené k síťové části zdroje. U starých fóliových kondenzátorů značky RIFA bývá problém s popraskáním pouzdra a následným průrazem, který může doprovázet kouř nebo hlasité prasknutí. Jejich oprava vyžaduje vhodné bezpečnostně klasifikované náhrady podle původního zapojení. Další typickou servisní položkou je záložní baterie hodin reálného času a nastavení CMOS, která stárne nezávisle na tom, zda byl počítač často používán. Tyto baterie nesloužily pro napájení celého počítače mimo elektrickou síť.

Model T3200 se dnes dobře pozná nejen podle oranžové plazmy, ale i podle sklápěcího displeje, nosného madla a možnosti osadit běžné ISA karty. Spojoval stolní výkon 286 s konstrukcí, kterou bylo možné převézt mezi kancelářemi. V roce 1987 představoval velmi výkonný, nikoliv však levný nebo lehký přenosný pracovní počítač.

English / Anglicky:

Toshiba introduced the T3200 transportable computer in 1987 under the advertising name The Spacesaver. The intention was not to make a lightweight laptop for use on the knees, but to provide a powerful alternative to a conventional IBM PC/AT desktop that could be folded, carried by a handle and set down on another desk. The machine weighed about 8.5 kg, measured 370 × 395 × 99 mm and had no main battery operation. Its internal mains power supply required an electrical outlet. Toshiba promoted desktop performance in a more space efficient package rather than battery powered mobility.

By the standards of contemporary portable computers, the T3200 was unusually well equipped. Its Intel 80286 processor ran at 12 MHz, with a selectable 6 MHz mode, and a socket was provided for an optional Intel 80287 maths coprocessor. Standard RAM amounted to 1 MB. In a typical DOS setup, 640 KB could be used as conventional memory while another 384 KB was assigned to functions such as EMS. An optional proprietary 3 MB memory card raised total RAM to 4 MB without using either ISA expansion slot.

The most striking feature is the folding gas plasma display with bright orange to amber pixels. Unlike many passive LCD screens of the period it produces sharply defined text, good response and an evenly illuminated image. The panel is approximately 10.25" diagonally and the display system supports up to 720 × 400 pixels with four amber intensity levels. Graphics support includes IBM CGA, EGA, Hercules and the special 640 × 400 mode. The machine has 256 KB of video RAM and an RGB output on the rear for an external colour monitor. Brightness and contrast can be adjusted.

The enclosure incorporates a full 85 key keyboard with a separate numeric keypad. The display folds down over the keyboard for transport, and a retractable handle allows the closed computer to be carried. This combination of a reasonably compact enclosure, full keyboard and desktop performance was central to the Spacesaver concept. It was not equivalent to a modern laptop, however, because it needed mains power and appropriate ventilation during operation.

Standard storage included a 40 MB internal hard disk and a 3.5" floppy drive. The original 1987 documentation specifies a 720 KB floppy drive, while later production examples could be equipped with a 1.44 MB drive. These figures describe different configurations rather than contradictory specifications. Early systems are documented with the Fujitsu M2227DT hard disk using MFM recording and a compact drive connector. The original disk should not automatically be called a conventional IDE device, as some later collector descriptions suggest. The exact drive model in an individual computer can only be confirmed from its label and cabling.

The T3200 provides two internal ISA compatible expansion slots. One accepts a full length 16 bit card and the other a short 8 bit card. Unlike many contemporary portable computers, it therefore allowed the installation of items such as a network interface or specialised expansion board. Other connections include an RS-232C serial port, external keyboard socket and a combined parallel port that can be switched between printer and external floppy functions. The A/B/PRT selector at the rear controls which drive is assigned as A or B, or enables printer operation.

A PC/AT compatible BIOS is stored in ROM. Toshiba supplied several editions of MS-DOS, notably 3.2 on early machines and later 3.3 or 4.01. BASIC and suitable versions of Windows 1.x were also available. The machine was not limited to those programs. Its 80286 processor, hard disk and EGA graphics supported word processing, spreadsheets, databases and other office applications. Audio is provided by a simple internal PC speaker rather than a dedicated music synthesiser.

The system board and power supply contain conventional electronic components as well as interference suppression capacitors in the mains section. Some ageing RIFA film capacitors are known to develop cracks and fail, sometimes with smoke or a loud report. Repair requires suitable safety rated replacements chosen for the original circuit. Another common service item is the backup battery for the real time clock and CMOS settings, which ages even when the computer is rarely used. Such a battery did not provide power for operating the entire computer away from the mains.

The T3200 is distinctive today for its amber plasma display, folding screen, carrying handle and support for ordinary ISA expansion boards. It delivered desktop 286 performance in a machine that could be moved between offices. In 1987 it was a very capable transportable workstation, although neither inexpensive nor lightweight.

Technické údaje / Specifications

Výrobce / Manufacturer: Toshiba Corporation, Japonsko / Toshiba Corporation, Japan

Model: Toshiba T3200 SpaceSaver, model PA7039E / Toshiba T3200 SpaceSaver, model PA7039E

Rok / Year: 1987

Země / Country: Japonsko / Japan

Typ / Type: Přenosný IBM PC/AT kompatibilní počítač bez hlavní provozní baterie / Transportable IBM PC/AT compatible computer without a main operating battery

CPU: Intel 80286, volitelný matematický koprocesor Intel 80287 / Intel 80286, optional Intel 80287 maths coprocessor

Takt CPU / CPU clock: 12 MHz, přepínatelný na 6 MHz / 12 MHz, switchable to 6 MHz

RAM: 1 MB standardně, 640 KB konvenční a 384 KB pro jiné využití, rozšíření na 4 MB / 1 MB standard, 640 KB conventional and 384 KB otherwise usable, expandable to 4 MB

ROM: BIOS kompatibilní s IBM PC/AT v ROM, velikost konkrétní ROM nezjištěna / IBM PC/AT compatible BIOS in ROM, size of this ROM not verified

Operační systém / Operating system: Toshiba MS-DOS 3.2, 3.3 nebo 4.01 dle konfigurace, volitelně BASIC a kompatibilní Windows 1.x / Toshiba MS-DOS 3.2, 3.3 or 4.01 depending on configuration, optional BASIC and compatible Windows 1.x

Video / Graphics: Jantarový plynový plazmový displej 10.25", až 720 × 400 pixelů, 4 intenzity jantaru, EGA/CGA/Hercules, 256 KB VRAM, externí RGB / Amber gas plasma 10.25" display, up to 720 × 400 pixels, four amber intensity levels, EGA/CGA/Hercules, 256 KB VRAM, external RGB

Zvuk / Sound: Vnitřní jednokanálový PC speaker / Internal single channel PC speaker

Média / Storage: 40 MB interní HDD, u původních konfigurací MFM, 3.5" FDD 720 KB u raných kusů a 1,44 MB u pozdějších / 40 MB internal HDD, MFM on early systems, 3.5" FDD 720 KB on early units or 1.44 MB on later units

Rozhraní / Interfaces: 1× ISA 16bitový dlouhý, 1× ISA 8bitový krátký, RS-232C, kombinovaný paralelní port a externí FDD, RGB monitor, externí klávesnice, rozhraní paměťového modulu / One full length 16 bit ISA and one short 8 bit ISA, RS-232C, combined printer and external floppy port, RGB monitor, external keyboard, proprietary memory expansion

Napájení / Power: Vestavěný spínaný síťový zdroj, štítek exempláře 220 až 240 V AC, 50 Hz, 1,5 A, bez bateriového provozu / Internal switched mode mains PSU, my unit labelled 220 to 240 V AC, 50 Hz, 1.5 A, no battery operation

Rozměry / Dimensions: 370 × 395 × 99 mm, přibližně 8,5 kg / 370 × 395 × 99 mm, approximately 8.5 kg

Původní cena / Original price: Původní cena se lišila podle země a výbavy, ověřenou částku neuvádíme / Original price varied by market and configuration, no verified figure provided

Náš exemplář / Our machine

Česky / Czech:

Svou Toshibu T3200 jsem získal jako nefunkční. Ve vestavěném napájecím zdroji byly poškozené fóliové odrušovací kondenzátory RIFA, a bylo jich tam opravdu hodně. Vadné kondenzátory jsem vyměnil a zdroj opravil. Nefunkční byla také lithiová záložní baterie nastavení BIOSu a hodin. Naštěstí nevytekla. Nahradil jsem ji dvojicí běžných článků AA s vloženou diodou, která brání jejich dobíjení z obvodů počítače. Po opravě je T3200 opět funkční, včetně charakteristického oranžového plazmového displeje.

Můj exemplář má označení T3200, model PA7039E a výrobní číslo 07928797 AA. Štítek na spodku uvádí napájení 220 až 240 V AC, 50 Hz, 1,5 A a Toshiba Corporation, Tokyo Japan. Na fotografiích je zachyceno také otevření počítače při opravě napájecí části a elektroniky.

English / Anglicky:

I acquired my Toshiba T3200 in nonworking condition. The internal power supply had numerous failed RIFA film interference suppression capacitors. I replaced the defective capacitors and repaired the power supply. The lithium backup battery for the BIOS settings and real time clock had also died, although fortunately it had not leaked. I replaced it with two ordinary AA cells and an inline diode to prevent the computer circuitry from charging the non rechargeable batteries. After the repair, the T3200 is working again, including its distinctive orange plasma display.

My machine is marked T3200, model PA7039E, serial number 07928797 AA. Its underside identification plate specifies 220 to 240 V AC, 50 Hz, 1.5 A and Toshiba Corporation, Tokyo Japan. The gallery also documents the opened computer during work on the power supply and internal electronics.

Zdroje / Sources

https://manualzz.com/doc/23650579/toshiba-t-3200-personal-computer-owner-s-manual

https://conventionalmemories.com/Toshiba/TECHaccess/tech3wog.htm

https://www.computinghistory.org.uk/det/4435/Toshiba-T3200/

https://www.clous.cz/toshiba-t3200/

https://oldcomputer.info/portables/t3200/index.htm

https://vintage.bohemiancave.org.uk/index.php?p=587

https://www.steptail.com/toshiba_t-series_support%3Atoshiba_t3200

Fotodokumentace / Photo documentation



Toshiba T3200 SpaceSaver složená s transportním madlem / Toshiba T3200 SpaceSaver closed with carrying handle
Toshiba T3200 v přepravním stavu, přední kryt / Toshiba T3200 in transport position, front cover
Toshiba T3200, boční pohled na složený počítač / Toshiba T3200 side view in closed position
Spodní kryt Toshiby T3200 se štítkem a nožkami / Toshiba T3200 underside with label and feet
Zadní panel Toshiby T3200 s konektory a síťovým vstupem / Toshiba T3200 rear panel with ports and mains inlet
Detail označení T3200 na krytu počítače Toshiba / Toshiba T3200 model marking on case
Toshiba T3200 se spuštěným programem na plazmovém displeji / Toshiba T3200 running software on plasma display
Grafické prostředí na plazmové obrazovce Toshiba T3200 / Graphical interface on Toshiba T3200 plasma screen
Otevřená Toshiba T3200 při opravě elektroniky a zálohovací baterie / Opened Toshiba T3200 during electronics and backup battery repair
Boční profil zavřené Toshiby T3200 / Side profile of closed Toshiba T3200
Horní plocha skříně složené Toshiby T3200 / Top surface of folded Toshiba T3200 enclosure
Zavřená Toshiba T3200 SpaceSaver položená na podložce / Closed Toshiba T3200 SpaceSaver lying on mat
Výrobní štítek Toshiba T3200 PA7039E číslo 07928797 AA / Toshiba T3200 PA7039E label serial 07928797 AA
Klávesnice Toshiby T3200 s numerickým blokem / Toshiba T3200 keyboard with numeric keypad
Toshiba T3200 s otevřeným plazmovým displejem / Toshiba T3200 with opened plasma display
Toshiba T3200, grafika programu na jantarové plazmě / Toshiba T3200 displaying graphics on amber plasma
Toshiba T3200, pohled na otevřený vypnutý displej / Toshiba T3200 with open unlit display
Demontovaný napájecí zdroj Toshiba T3200 během opravy / Toshiba T3200 power supply removed for repair
