Unitron CV-777

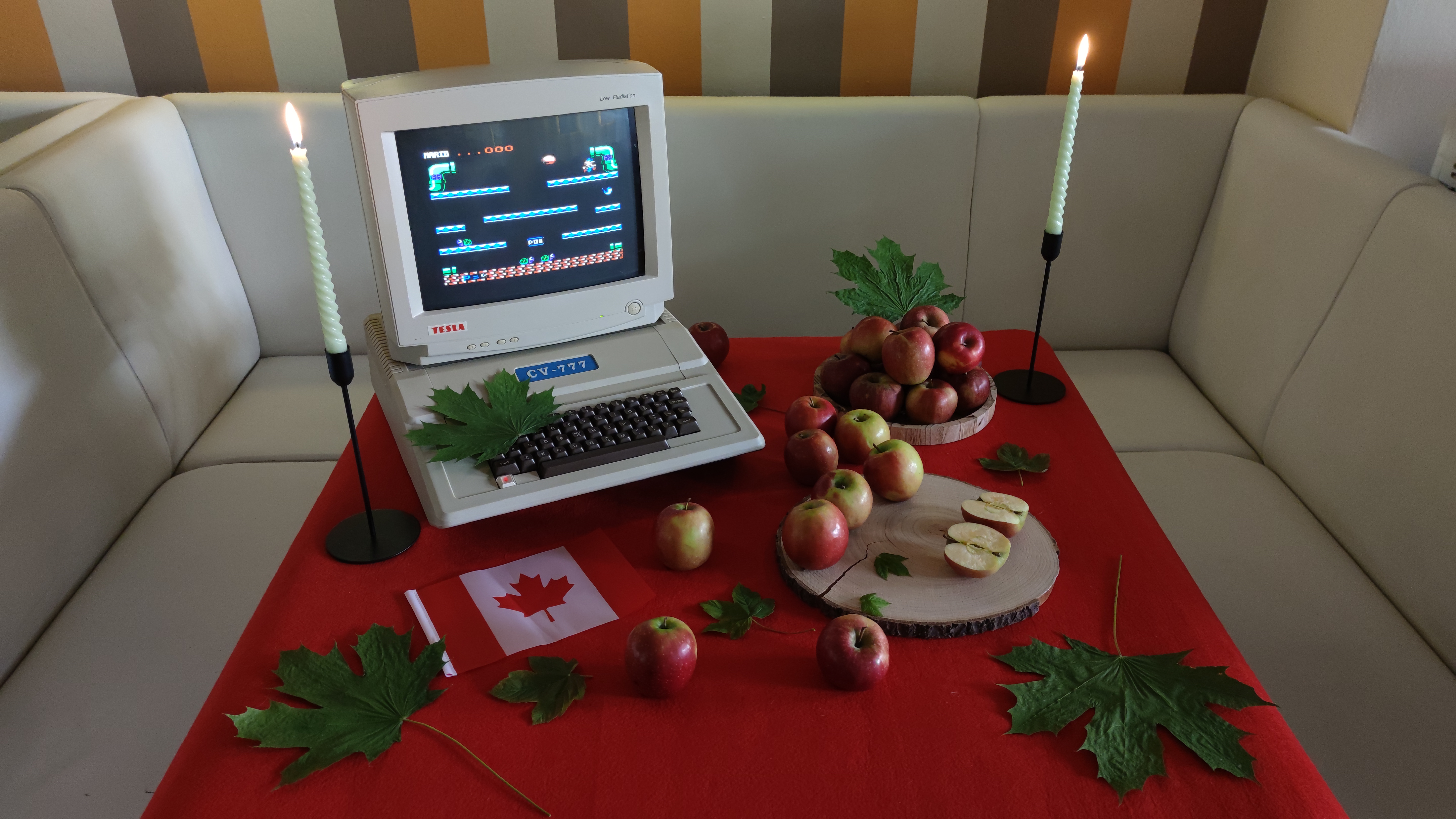

CV-777 (1983), kanadský klon Apple II Plus po opravě a suchém retrobrightu s VGA kartou Raspberry Pi Pico, monitor Tesla / 1983 Canadian CV-777 Apple II Plus clone restored with dry retrobright and Raspberry Pi Pico VGA
←
→
Youtube video →

Země / Country:

Kanada / Canada

Rok / Year:

1983

Česky / Czech:

CV-777 je neobvyklý kanadský klon počítače Apple II Plus, známý také pod výkladem názvu Computer Vancouver. Pochází přibližně z roku 1983 a připomíná dobu, kdy byl Apple II jedním z nejnapodobovanějších osobních počítačů. Originální Apple II z roku 1977 a jeho vylepšená varianta Apple II Plus uvedená roku 1979 vytvořily bohaté prostředí programů, her, diskových mechanik a zásuvných karet. Výrobci po celém světě se snažili nabídnout podobné funkce levněji a s odlišným vzhledem. CV-777 má vlastní skříň s vestavěnou klávesnicí, uvnitř však staví na důvěrně známé architektuře osmibitového Applu.

Z dochovaných přehledů je doloženo především spojení CV-777 s kanadským trhem, nikoliv jednoznačná identita výrobce každé základní desky. V souvislosti s tímto počítačem se zmiňují tchajwanský Unitron i firma Sunix, avšak jednoznačný dobový výrobní dokument potvrzující tyto údaje pro konkrétní revizi chybí. Označení CV-777 se objevuje v seznamech kanadských klonů Apple II a samotný přístroj se dnes nachází i v kanadských sbírkách a nabídce historické techniky. Prodej na Novém Zélandu či v Brazílii se někdy připomíná ve sběratelských diskusích, ale zatím jej nelze považovat za jednoznačně doložený. Ani původ číselné kombinace 777 není znám.

Kanada má ovšem k počítačům Apple ještě jednu, překvapivě doslovnou vazbu. V roce 1811 objevil na svém pozemku v Dundele v Horní Kanadě John McIntosh semenáče jabloně, z nichž přežila a proslavila se odrůda McIntosh Red. Jeho rodina ji začala šířit roubováním a postupně se stala jedním ze symbolů kanadského ovocnářství. McIntosh se dnes někdy označuje za kanadské národní jablko, jde však především o tradiční kulturní označení. Příběh stromu připomínají historické pamětní desky v Dundele a v roce 1996 se jeho plody objevily také na kanadské pamětní minci.

A právě toto kanadské jablko propůjčilo jméno nejslavnější další řadě počítačů Apple. Inženýr Jef Raskin, který v roce 1979 inicioval projekt levnějšího a uživatelsky přístupného počítače, zvolil svou oblíbenou odrůdu jako inspiraci. Název však úmyslně zapsal jako Macintosh místo původního McIntosh, aby se odlišil od známé americké firmy McIntosh Laboratory vyrábějící špičkovou audiotechniku. Fonetická podobnost stejně vedla k právnímu sporu. Apple získal v roce 1983 právo označení používat a v roce 1986 ochrannou známku odkoupil. CV-777 není Macintoshem a s touto pozdější řadou nemá hardwarovou souvislost, jeho kanadská stopa však nabízí krásnou příležitost připomenout si původ jména.

Technické srdce CV-777 představuje osmibitový mikroprocesor 6502 taktovaný přibližně na jeden megahertz. V exempláři vystaveném ve sbírce je osazen procesor vyráběný společností Synertek, jedním z významných výrobců kompatibilních obvodů rodiny 6502. Tento procesor vznikl původně u MOS Technology a díky svým vlastnostem poháněl kromě počítačů Apple II také řadu dalších úspěšných strojů. Má osmibitovou datovou sběrnici, šestnáctibitovou adresaci a relativně jednoduchou instrukční sadu, kterou programátoři hojně používali pro hry, operační systémy i kancelářský software.

Dobový technický popis CV-777 uvádí základních 48 KB RAM s možností rozšíření na 64 KB pomocí vhodné paměťové karty. Rozšíření v tomto případě není totéž jako prosté přidání dalšího volného bloku RAM k běžnému adresovému prostoru: u rodiny Apple II se dodatečná paměť obvykle zpřístupňuje bankovým přepínáním, například prostřednictvím karty typu Language Card. Počítač má systémové ROM s monitorem a BASICem kompatibilním s Apple II Plus. Přesná revize firmware na této konkrétní základní desce zůstává závislá na fyzickém osazení jednotlivých pamětí.

Nejznámější obrazové režimy odpovídají architektuře Apple II. Základní text zobrazuje 40 znaků na řádku ve 24 řádcích. Nízké grafické rozlišení nabízí 40 × 48 barevných obrazových buněk a režim Hi-Res pracuje s 280 × 192 body. Barva se u původního Apple II generuje zvláštním způsobem využívajícím vlastností kompozitního videosignálu NTSC. Výsledný barevný efekt proto závisí na monitoru i způsobu převodu videa. Na některých moderních LCD displejích mohou být hrany rozmazané a barevné artefakty výraznější než na dobové obrazovce. Osmibitová jednoduchost Applu přitom dovolovala dosáhnout překvapivě pestrého obrazu bez zvláštního moderního grafického procesoru.

Právě otevřenost systému Apple II stojí za velkou částí jeho úspěchu. Na desce je osm interních rozšiřujících slotů, které umožňují osadit disketový řadič, sériové či paralelní rozhraní, paměťové rozšíření nebo speciální obrazovou kartu. S příslušnou kartou Z80 bylo možné provozovat také CP/M, a s rozšířením pro osmdesát znaků používat větší textovou obrazovku. Možnosti závisely na konkrétním osazení, ale běžný CV-777 nebyl uzavřený počítač s několika pevně danými porty. Uživatel si mohl stroj postupně rozšiřovat podle svých potřeb.

Základní ukládání dat obstarával magnetofon, ke kterému sloužily analogové vstupní a výstupní konektory. Disketová jednotka kompatibilní s Apple Disk II se připojovala prostřednictvím zásuvné karty. V prostředí Apple II se obvykle používaly 5.25" diskety s formáty příslušného řadiče a systémů Apple DOS. Zásuvné řešení umožňovalo počítač nejprve koupit bez dražší diskové soustavy a později jej rozšířit. Také CV-777 si zachovává charakter typického počítače Apple II Plus, kde o výsledných možnostech rozhoduje velkou měrou osazení konkrétních slotů.

Zvuk je řešen jednoduchým jednobitovým reproduktorem. Procesor může přepínáním jeho stavu vytvářet tónové signály a herní efekty. Přestože nejde o vícehlasý programovatelný zvukový čip, schopní programátoři dokázali z této jednoduché výbavy získat překvapivě bohaté výsledky. Klávesnice je vestavěna do přední části skříně a základní jednotka je kompletní bez samostatného připojovaného keyboardu. Přesto bylo obvyklé provozovat ji s externím monitorem, disketovými jednotkami a podle potřeb dalšími zařízeními.

Šíření klonů Apple II provázely ve světě technické i právní spory. Kopírovat zapojení z dostupných logických obvodů bylo relativně snadné, složitější otázkou však byl firmware, zejména kompatibilní BASIC a systémové rutiny. Někteří výrobci prohráli soudní spory kvůli kopírování chráněného software v ROM, jiní nabízeli vlastní implementace. Bez konkrétních archivních dokladů nelze právní postavení CV-777 prohlásit za jednoznačně legální nebo nelegální. Pro historika je podstatná především snaha vytvořit dostupný počítač schopný využít rozsáhlý svět her a programů Apple II.

Z technického hlediska je CV-777 zajímavý také způsobem výroby a servisu. Deska využívá množství samostatných logických integrovaných obvodů, nikoliv jeden velký zákaznický čip jako pozdější počítače. Mnoho obvodů je zasunuto do patic, což usnadňuje výměnu vadného čipu, ale po několika desetiletích může přinášet problémy s kontakty. Starší kontaktní pružiny, oxidace a pohyb při přenášení počítače dokážou způsobit poruchu startu nebo obrazové artefakty. Konstruktéři osmdesátých let tím nevědomky připravili sběratelům výhodu při opravách i zdroj nekonečných drobných starostí.

English / Anglicky:

The CV-777 is an unusual Canadian-market clone of the Apple II Plus, with the name sometimes interpreted as Computer Vancouver. It dates from approximately 1983 and illustrates the period when the Apple II was among the most widely copied personal computer platforms in the world. The original Apple II of 1977 and the enhanced Apple II Plus introduced in 1979 created a substantial ecosystem of applications, games, disk drives and expansion cards. Manufacturers around the world sought to reproduce much of this functionality at a lower price and with their own enclosure designs. The CV-777 uses a self-contained case and built-in keyboard while retaining the familiar architecture of Apple's eight-bit machine.

The surviving documentation establishes a Canadian market connection far more clearly than it identifies the actual manufacturer of every CV-777 motherboard. The Taiwanese firm Unitron and a company named Sunix have both been mentioned in connection with the model, but conclusive original manufacturing documentation for the particular board is not readily available. The CV-777 appears in lists of Canadian Apple II clones, and surviving machines can still be found in Canadian collections and vintage computer listings. Claims of sales in New Zealand or Brazil also appear in collecting discussions but are not sufficiently documented to treat as established facts. The significance of the number 777 remains unknown.

Canada has an additional and rather delightful connection with the history of Apple computers. In 1811 John McIntosh discovered apple seedlings on his property at Dundela in Upper Canada. One survived and became the famous McIntosh Red variety. The family propagated it through grafting and it gradually became a major part of Canadian orchard history. McIntosh apples are often popularly called Canada's national apple, although that expression is better understood as a cultural nickname than a specific statutory title. Historic plaques in Dundela commemorate the discovery, and Canadian commemorative coinage has also celebrated the fruit.

That Canadian apple eventually gave its name to Apple's famous Macintosh computer line. In 1979 Apple engineer Jef Raskin proposed a more affordable, accessible personal computer and selected the name of his favourite apple variety. He deliberately altered the spelling from McIntosh to Macintosh to avoid a conflict with McIntosh Laboratory, a well-known American manufacturer of high-end audio equipment. The different spelling did not solve the trademark issue because the names sounded virtually identical. Apple licensed the name in 1983 and purchased the trademark in 1986. The CV-777 has no technical relationship to the later Macintosh family, but its Canadian connection makes the story an enjoyable introduction.

The central processor of the CV-777 is an eight-bit 6502 running at approximately one megahertz. The example preserved in this collection contains a device produced by Synertek, one of the important manufacturers of compatible 6502 family chips. Originally developed by MOS Technology, the processor also powered numerous other successful home computers. It has an eight-bit data bus, sixteen-bit addressing and a compact instruction set that programmers used for games, operating systems and business software. Its relatively simple circuitry was also a major advantage to the many companies building Apple II-compatible computers.

Period descriptions of the CV-777 specify 48 KB of standard RAM, expandable to 64 KB with the appropriate memory card. On the Apple II architecture such an expansion is not simply another unrestricted block of main memory. Extra memory is generally enabled through bank switching, for example with a Language Card-type expansion. The system uses ROM firmware containing a monitor and BASIC facilities compatible with the Apple II Plus. The precise ROM revision fitted to this particular motherboard depends on its installed chips, and different clone manufacturers sometimes used different compatible firmware implementations.

The familiar Apple II video modes provide 40 characters by 24 rows for normal text, a 40 by 48 low-resolution colour graphics mode and high-resolution graphics with 280 by 192 addressable picture elements. Original Apple II colour relies heavily on the properties of the NTSC composite video signal. The resulting colour effect therefore depends on the display and on how the signal is decoded. Some modern LCD devices show blurred outlines or particularly unpleasant colour artefacts compared with a suitable period CRT. The machine nevertheless produced surprisingly rich imagery without a sophisticated dedicated graphics processor.

Expandability was central to the Apple II's success. The CV-777 follows that tradition with eight internal card slots for adding a floppy drive controller, serial or parallel interfaces, memory expansion or an alternative video card. A Z80-equipped expansion card could support CP/M, while a suitable eighty-column card improved the machine's usefulness for word processing and other text-intensive work. The exact capabilities depended on the particular cards installed, but the system was not limited to a small set of fixed peripherals. Owners could build an installation progressively according to their requirements.

Programs and data could initially be stored using an ordinary cassette recorder connected to the computer's analogue input and output sockets. A floppy disk system compatible with Apple's Disk II interface could be added through an expansion card. Such systems normally used 5.25" flexible disks formatted for the disk controller and the appropriate version of Apple DOS. Buyers could therefore start with the basic computer and purchase more expensive disk hardware later. The CV-777 preserved this adaptable character of the Apple II Plus rather than imposing one mandatory storage configuration.

Sound is produced by a simple one-bit speaker. By switching it on and off under processor control, software can generate tones and game effects. Although the computer lacks a standard multichannel programmable sound synthesiser, skilful programmers extracted quite sophisticated results from this basic circuit. The keyboard is integrated into the front of the case rather than connected as a separate unit. In ordinary use the computer would still be attached to an external monitor and, when needed, floppy drives and other accessories.

The international Apple II clone industry also produced important legal disputes. Reproducing the original machine's logic from commonly available chips was relatively straightforward, but the protected software embedded in ROM presented another matter. Some clone makers lost court cases over copied firmware, while others developed their own compatible implementations. Without specific archival evidence the legal status of this CV-777 design should not be declared either definitively authorised or definitively unlawful. Its historical importance lies in the attempt to make the extensive Apple II software world available through another manufacturer's computer.

From an engineering perspective, the CV-777 is also an interesting machine to maintain. Its motherboard is populated with numerous separate logic ICs rather than a small number of highly integrated custom chips. Many are installed in sockets, making faulty components easy to replace. However, old socket contacts can lose tension or become oxidised. Movement during transport can then result in an unreliable startup, unstable graphics or intermittent failures. It is a familiar double-edged feature of early socketed computers: excellent serviceability when replacing a chip, but sometimes frustrating contact problems after several decades.

Technické údaje / Specifications

Výrobce / Manufacturer: CV-777 prodávaný v Kanadě, výrobce základní desky neověřen (zmiňován tchajwanský Unitron nebo Sunix) / CV-777 marketed in Canada, actual motherboard manufacturer unverified (Taiwanese Unitron or Sunix mentioned)

Model: CV-777

Rok / Year: 1983

Země / Country: Kanada / Canada

Typ / Type: Osmibitový kanadský tržní klon Apple II Plus s integrovanou klávesnicí / Eight-bit Canadian-market Apple II Plus clone with built-in keyboard

CPU: Synertek 6502, 8bitový procesor kompatibilní s MOS Technology 6502 / Synertek 6502, eight-bit MOS Technology 6502-compatible CPU

Takt CPU / CPU clock: Přibližně 1 MHz / Approximately 1 MHz

RAM: Dobová specifikace 48 KB základní RAM, rozšíření na 64 KB pomocí odpovídající paměťové karty / Period specification 48 KB base RAM, expandable to 64 KB with suitable memory expansion

ROM: ROM se systémovým monitorem a BASICem kompatibilním s Apple II Plus, přesná revize ROM mého kusu neověřena / Apple II Plus-compatible monitor and BASIC ROM, exact installed ROM revision not verified

Operační systém / Operating system: ROM BASIC a monitor kompatibilní s Apple II Plus, možnost diskového Apple DOS 3.3, CP/M pouze s volitelnou Z80 kartou / Apple II Plus-compatible ROM BASIC and monitor, optional Apple DOS 3.3 with floppy controller, CP/M only with optional Z80 card

Video / Graphics: Apple II kompatibilní text 40 × 24, Lo-Res 40 × 48, Hi-Res 280 × 192, kompozitní video NTSC. Můj kus: Raspberry Pi Pico VGA karta 640 × 480 / 60 Hz / Apple II-compatible 40 × 24 text, 40 × 48 lo-res, 280 × 192 hi-res, NTSC composite. My machine: Raspberry Pi Pico VGA board 640 × 480 at 60 Hz

Zvuk / Sound: Jednobitový reproduktor Apple II / Apple II-style one-bit speaker

Média / Storage: Externí magnetofon, volitelný řadič a mechanika kompatibilní s Apple Disk II, závisí na konkrétním osazení / External cassette recorder, optional controller and Apple Disk II-compatible floppy drive, depending on fitted cards

Rozhraní / Interfaces: Osm interních slotů Apple II, kompozitní VIDEO OUT, magnetofon CASSETTE IN/OUT, rozšíření podle osazených karet / Eight internal Apple II expansion slots, composite VIDEO OUT, cassette IN/OUT and card-dependent interfaces

Napájení / Power: Vestavěný síťový zdroj, přesné napájecí varianty podle konkrétního stroje / Internal mains power supply, exact input versions depend on unit

Původní cena / Original price: Původní cena a objem výroby nejsou spolehlivě doloženy / Original retail price and production quantity not reliably documented

Náš exemplář / Our machine

Česky / Czech:

Unitron CV-777 jsem získal jako nefunkční počítač s výrazně zažloutlou skříní. Opravil jsem elektroniku a doplnil chybějící součástky. Původní plasty jsem zesvětlil suchou pařezovkou bez chemických bělidel, pouze působením Slunce. Postup jsem zdokumentoval i na fotografii skříně položené na pařezu.

Počítač má stále problém s kontakty některých integrovaných obvodů v paticích. Když stojí na místě, funguje. Po přenesení se někdy objeví chybný obraz nebo nenastartuje. Pomůže otevření skříně a opětovné usazení obvodů.

Používám moderní rozšiřující kartu Apple II VGA založenou na Raspberry Pi Pico podle projektu Marka Aikense. Připojil jsem k ní československý VGA monitor Tesla z Rožnova pod Radhoštěm. V galerii mám CV-777 vyfotografovaný také vedle Apple IIe, Pravetze 8M a Multitech MPF II.

English / Anglicky:

I acquired my Unitron CV-777 as a nonworking computer with a strongly yellowed enclosure. I repaired its electronics and replaced missing components. I brightened the original plastic using my dry retrobright method, without chemical bleaches, relying only on sunlight. One photograph shows the case on a tree stump during the treatment.

The computer still has intermittent contact problems in some IC sockets. It works when left in place, but after being moved it sometimes shows a corrupted picture or fails to start. Opening the case and reseating the chips restores operation.

I use a modern Apple II VGA card based on a Raspberry Pi Pico and Mark Aikens's project. I connected it to a Czechoslovak Tesla VGA monitor made in Rožnov pod Radhoštěm. The gallery also compares the CV-777 with my Apple IIe, Pravetz 8M and Multitech MPF II.

Zdroje / Sources

https://www.epocalc.net/php/liste_models.php?cat=Apple+2+clone&look=All+fields&nocomp=pc&texte=&yearmax=2018

https://en.wikipedia.org/wiki/List_of_Apple_II_clones

https://www.reddit.com/r/apple2/comments/npgkhr/cv777_canadian_apple_clone/

https://www.itwh.ca/products/vintage-apple-ii-clone-computer-cv-777-canadian-clone

https://github.com/markadev/AppleII-VGA

https://www.canadashistory.ca/explore/arts-culture-society/the-mystery-of-mr-mcintosh-s-apple

https://www.ontarioplaques.ca/Plaques/Plaque_Stormont46

https://raskincenter.org/mac/origin/

https://www.macworld.com/article/669214/how-the-macintosh-got-its-name.html

https://www.apple2history.org/museum-a-l/articles/microreport/

Fotodokumentace / Photo documentation



Kanadský CV-777 s monitorem Tesla VGA, jablky a javorovými listy / Canadian CV-777 with Tesla VGA monitor, apples and maple leaves
CV-777, pohled z boku na klávesnici a Tesla VGA monitor / CV-777, side view of keyboard and Tesla VGA monitor
Samostatný CV-777, původní klávesnice a modelový znak / Standalone CV-777 with original keyboard and model badge
Boční profil kanadského CV-777 a spodního plastového krytu / Side profile of Canadian CV-777 and lower plastic casing
Srovnání CV-777, Apple IIe, Pravetz 8M a Micro Professor MPF II / Comparison of CV-777, Apple IIe, Pravetz 8M and Micro Professor MPF II
CV-777 v provozu s jablky a kanadskou vlajkou na stole / Working CV-777 with apples and Canadian flag on the table
CV-777 po sejmutí krytu, osm slotů a kabeláž klávesnice / CV-777 with cover removed, expansion slots and keyboard wiring
Deska CV-777 s kartami, logickými obvody a paticemi / CV-777 board with expansion cards, logic chips and sockets
Základní deska CV-777 s procesorem Synertek 6502 a osazenými paticemi / CV-777 motherboard with Synertek 6502 CPU and populated sockets
CV-777 s barevným obrazem a kanadskými jablky McIntosh / CV-777 displaying colour graphics with Canadian McIntosh apples
Srovnání kanadského CV-777 s originálním Apple IIe / Canadian CV-777 compared with original Apple IIe
CV-777 z levé strany s větracími mřížkami skříně / CV-777 from left side showing ventilation grilles
Kanadský klon Apple II CV-777 z opačného bočního úhlu / Canadian Apple II clone CV-777 from another side angle
CV-777, zadní konektory VIDEO a CASSETTE pro monitor a magnetofon / CV-777 rear VIDEO and CASSETTE monitor and recorder connectors
Otevřený CV-777, přístup k základní desce a rozšiřujícím kartám / Opened CV-777 revealing motherboard and expansion cards
CV-777, vnitřní uspořádání logických obvodů a klávesnice / CV-777, internal arrangement of logic chips and keyboard
Rozebraný CV-777 při opravě, klávesnice a horní kryt / Disassembled CV-777 during repair, keyboard and upper cover
Suchý retrobright skříně CV-777 venku na pařezu bez bělidel / Dry retrobright of CV-777 casing outdoors on tree stump without bleach
