VEB Mikroelektronik KC compact (Robotron/RFT)

Země / Country:
Německá demokratická republika / German Democratic Republic (East Germany)
Rok / Year:
1989
Česky / Czech:
„Počítač, který se narodil ve chvíli, kdy svět, pro který byl určen, právě mizel.“ U některých historických strojů zní taková věta přehnaně. U KC compactu se však téměř nedá vymyslet výstižnější začátek. Na podzim roku 1989 připravovala Německá demokratická republika oslavy čtyřicátého výročí svého vzniku, zatímco tisíce jejích obyvatel už otevřeně požadovaly změny. Dne 7. října proběhly oficiální oslavy, o měsíc později, 9. listopadu, padla Berlínská zeď. A přesně do této doby patří poslední domácí osmibitový počítač NDR, KC compact. Přestože měl nabídnout novou budoucnost domácí výpočetní techniky, jeho vlastní existence se počítala na měsíce.
KC compact navrhl a vyráběl podnik VEB Mikroelektronik „Wilhelm Pieck“ Mühlhausen. Nešlo o pokračování domácích počítačů KC 85/2, KC 85/3 a KC 85/4, které tato továrna vyráběla dříve. Nový stroj byl z hlediska softwaru koncipován jako klon britské řady Amstrad CPC, známé v západním Německu také jako Schneider CPC. To byl významný obrat. Místo dalšího rozvíjení vlastní nekompatibilní architektury se konstruktéři vydali cestou napodobení už zavedené západní platformy. Díky tomu se mělo otevřít široké množství existujících her, programovacích nástrojů a dalších aplikací. Kompatibilita ovšem nebyla absolutní, protože se některé hardwarové detaily oproti skutečnému Amstradu lišily.
Zvenku KC compact připomíná jiný východoněmecký počítač, Robotron A5105, známý jako Bildungscomputer BIC. Není to náhoda. Podle dochovaných technických materiálů byla technologie výroby jeho skříně koncem roku 1989 převedena od Robotronu do Mühlhausenu za přibližně milion marek NDR. Základní tvar krytu tak zůstal zachován, ale otvorům pro konektory i vnitřnímu uspořádání bylo nutné přizpůsobit novou elektroniku. Uvnitř je tedy CPC příbuzný s východoněmeckými obvody, zatímco zvenku výrobek vycházející z konstrukce vzdělávacího počítače Robotron. Označení Robotron KC compact se proto občas objevuje v inzerci, skutečným výrobcem však nebyl drážďanský Robotron, nýbrž VEB Mikroelektronik Mühlhausen. Také značka RFT byla širším obchodním označením elektroniky NDR, nikoli názvem továrny, v níž KC compact vznikl.
Představení bývá spojováno s podzimem 1989 a čtyřicátým výročím NDR. Velká veřejná prezentace proběhla na jarním veletrhu v Lipsku v březnu 1990, tedy již po pádu Berlínské zdi. Archivní podklady z června 1989 počítaly se sériovou výrobou od dubna 1990, plánem dvaceti tisíc kusů ročně a prodejní cenou 2 300 marek NDR. Jenže na jaře 1990 už zákazníci vyhlíželi západní počítače a domácí výrobek technologicky založený na pět let starém Amstradu měl velice těžkou pozici. Cena rychle padala na částky kolem 999 marek. Po hospodářské a měnové unii 1. července 1990 ztratil projekt prakticky jakýkoli ekonomický smysl a výroba v červenci skončila. Ve výprodejích se později objevovaly i mnohem nižší částky.
Právě krátký výrobní život vedl ke vzniku pověsti mimořádně vzácného počítače. Přesný počet vyrobených kusů není spolehlivě doložen. V literatuře se objevují nižší odhady i pokusy odvozovat celkovou sérii z dochovaných výrobních čísel. Žádné konkrétní odhadované číslo však nelze automaticky pokládat za potvrzenou produkci. Mnohem jistější je skutečnost, že KC compact na trhu zůstal jen velmi krátce a po znovusjednocení Německa už nedostal příležitost vytvořit velkou uživatelskou základnu. Proto jej dnes sběratelé vyhledávají jako jednu z posledních technických rarit končící NDR.
Osmibitovým srdcem počítače je procesor UA880D, východoněmecká varianta Zilogu Z80 s frekvencí 4 MHz. K dispozici je 64 kB RAM a 32 kB základní ROM. Ta obsahuje 16kB Locomotive BASIC 1.1 známý z Amstradu CPC 6128 a dalších 16 kB upravených systémových rutin. Proti původnímu Amstradu bylo třeba přizpůsobit především obsluhu některých vstupně výstupních funkcí a přerušení. V konstrukci se používá obvod U82536, obdoba Zilogu Z8536 CIO, a paralelní rozhraní rodiny Intel 8255. Výsledkem je počítač, který připomíná CPC po stránce BASICu i většiny programů, ale nelze jej jednoduše považovat za elektricky totožný s Amstradem CPC 464.
Obrazový systém využívá řadič kompatibilní s Motorolou 6845. Podobně jako CPC podporuje tři známé grafické režimy: 160 × 200 bodů v 16 barvách, 320 × 200 ve čtyřech barvách a 640 × 200 ve dvou barvách. Barvy se vybírají z palety 27 odstínů. Nechybí textové zobrazení se čtyřiceti nebo osmdesáti sloupci, podle nastavení režimu. Zvuk vytváří tříkanálový programovatelný generátor kompatibilní s AY-3-8912, tedy možnost výrazně zajímavější než pouhé jednoduché pípání. KC compact tak zvládal nejen výuku BASICu, ale také poměrně slušné hry a hudbu v mezích tehdejší osmibitové techniky.
Výrobce zachoval možnost připojení RGB monitoru nebo televizoru, kazetového magnetofonu a tiskárny přes paralelní rozhraní Centronics. K dispozici byl také joystickový port, audio výstup a systémové rozšíření. Základní počítač neměl vestavěnou disketovou mechaniku. Disketové rozšíření se plánovalo jako samostatné příslušenství a zpřístupňovalo také východoněmecký operační systém MicroDOS odvozený od CP/M 2.2. MicroDOS ale nepatří mezi programy automaticky dostupné po pouhém zapnutí nevybaveného KC compactu, kde se přímo hlásí BASIC. Napájení se řešilo externím zdrojem přibližně 20 V stejnosměrných, z něhož interní stabilizátory vytvářely nižší napětí pro elektroniku. Před použitím náhradního zdroje je nutné respektovat zapojení konkrétního konektoru.
Zajímavá je také klávesnice převzatá koncepčně ze školního počítače Robotron A5105. Na rozdíl od gumových či membránových řešení jiných domácích osmibitů používá robustní mechanické klávesy. Rozložení s neobvyklými pozicemi kláves Return a Enter je však při psaní někdy pořádná gymnastika pro prsty. KC compact tak spojuje odolnou východoněmeckou mechaniku s britským softwarem a v mnoha kusech i elektronikou složenou z domácích, sovětských, bulharských a západních součástek podle toho, co bylo právě k dispozici.
KC compact se připravoval pro socialistický maloobchod, ale jeho prodej začal v době otevření trhu západní konkurenci. V některých sběratelských vyprávěních se mu s nadsázkou říká „Honeckerova poslední pomsta“, nejde však o oficiální označení.
English / Anglicky:
“A computer born just as the world it was built for was disappearing.” Such a sentence might sound overdramatic in the history of most machines. For the KC compact it is remarkably appropriate. In the autumn of 1989, the German Democratic Republic was preparing to celebrate the fortieth anniversary of its foundation while growing numbers of its citizens demanded political change. Official celebrations took place on 7 October, and just over a month later, on 9 November, the Berlin Wall was opened. It was in this remarkable period that the last East German eight-bit home computer appeared. Although the KC compact was meant to represent the future of domestic computing, its own commercial life lasted only a matter of months.
The KC compact was developed and manufactured by VEB Mikroelektronik “Wilhelm Pieck” Mühlhausen. It was not a technical continuation of the KC 85/2, KC 85/3 and KC 85/4 computers previously made by the same factory. Instead, the designers chose to create a software-compatible relative of the British Amstrad CPC family, also sold in West Germany under the Schneider brand. This was a substantial change of direction. Rather than continuing to develop a proprietary, incompatible East German platform, the team looked to an established Western architecture with an existing library of games, programming tools and applications. The resulting compatibility was extensive but not perfect because important details of the hardware differed from those of a real Amstrad CPC.
Externally, the KC compact resembles the Robotron A5105 educational computer, also known as the Bildungscomputer BIC. This resemblance is not accidental. Surviving technical records indicate that the manufacturing technology for the A5105 enclosure was transferred from Robotron to Mühlhausen in late 1989 at a cost of approximately one million East German marks. The basic case shape was retained but adapted to the new machine's connectors and electronics. The result was effectively a CPC-related computer inside a case descended from a Robotron school machine. Although the name Robotron KC compact sometimes appears in advertisements and collectors' discussions, the actual manufacturer was VEB Mikroelektronik Mühlhausen, not the Dresden-based Robotron combine. RFT was a broader East German electronics trade designation rather than the name of the particular factory where the computer was made.
The announcement is commonly associated with the GDR's fortieth anniversary in the autumn of 1989. A major public presentation followed at the Leipzig Spring Fair in March 1990, several months after the fall of the Berlin Wall. Official price-planning papers from June 1989 envisaged serial production beginning in April 1990, annual output of twenty thousand machines and an initial price of 2,300 East German marks. By the spring of 1990, however, buyers increasingly wanted Western computers, while the KC compact's architecture was based on an Amstrad model already several years old. Prices rapidly dropped towards 999 marks. The economic and currency union on 1 July 1990 left little commercial justification for continuing the project, and production stopped that July. Remaining stocks were eventually sold at much lower prices.
Its exceptionally brief manufacturing life is one reason the KC compact is now regarded as a genuine rarity. An exact total production figure has not been conclusively established. Published accounts offer different estimates, sometimes extrapolated from the serial numbers of surviving machines, but none of these figures should automatically be treated as a verified factory total. What is clear is that the computer spent only a short period on the market and had no opportunity to establish a large user community after German reunification. Today it is consequently one of the most desirable late products of the East German home computer industry.
The machine's processor is the UA880D, an East German version of the Zilog Z80 operating at 4 MHz. Standard memory consists of 64 KB RAM and 32 KB ROM. The ROM includes 16 KB of Locomotive BASIC 1.1, familiar from the Amstrad CPC 6128, and 16 KB of modified operating-system routines. The KC compact's designers had to adapt some interrupt handling and input/output functions to their own hardware, including an U82536 programmable interface related to the Zilog Z8536 CIO and an Intel 8255-compatible parallel peripheral interface. The result behaves much like an Amstrad CPC in BASIC and with many applications but is not an electrically identical copy of the CPC 464.
Graphics are controlled using circuitry compatible with the Motorola 6845 display controller. Three familiar CPC screen modes are available: 160 × 200 pixels in sixteen colours, 320 × 200 in four colours and 640 × 200 in two colours. Colours are selected from a palette of twenty-seven. Text modes can provide forty or eighty columns, depending on the display arrangement. Audio comes from an AY-3-8912-compatible programmable sound generator with three tone channels, providing considerably more musical potential than a simple beeper. The machine was suitable not just for teaching BASIC but also for games, sound demonstrations and more elaborate eight-bit graphics.
Standard connections included RGB display output for a monitor or television, a cassette recorder interface and a Centronics-compatible printer connection. A joystick socket, audio output and expansion bus were also available. The base computer contained no internal floppy drive. An external disk expansion was planned, allowing use of MicroDOS, an East German operating system derived from CP/M 2.2. MicroDOS was not, however, the system that greeted a user immediately on switching on an unexpanded KC compact. That role belonged to the ROM-based BASIC interpreter. Power came from an external supply delivering approximately 20 V DC, with internal regulators providing the lower voltages used by the electronics. When using a replacement power supply, the exact connector and pin configuration must be checked.
Its keyboard is another unusual part of the design, derived from the Robotron A5105 educational computer. Unlike the rubber or membrane keyboards fitted to many inexpensive home machines, the KC compact uses robust mechanical keys. The layout, however, includes some decidedly unconventional positions for Return and Enter, making certain combinations surprisingly awkward to type. The computer therefore combines sturdy East German physical construction with British-derived software. Its electronics are also a fascinating mixture of East German, Soviet, Bulgarian and Western components, reflecting the availability of parts during an era of rapid transition.
The KC compact was planned for socialist retail distribution, but sales began as the market opened to Western competitors. Some collectors jokingly call it ‘Honecker's last revenge’, although this was never an official model name.
Technické údaje / Specifications
Výrobce / Manufacturer: VEB Mikroelektronik „Wilhelm Pieck“ Mühlhausen, NDR. RFT jako obchodní značka, kryt vycházející z Robotronu A5105 / VEB Mikroelektronik Wilhelm Pieck Mühlhausen, East Germany. RFT trade designation, Robotron A5105-derived enclosure
Model: KC compact (KCC), raný sbírkový exemplář č. 000352 / early collection example, serial 000352
Rok / Year: 1989
Země / Country: Německá demokratická republika / German Democratic Republic (East Germany)
Typ / Type: Osmibitový domácí počítač kompatibilní s řadou Amstrad/Schneider CPC, poslední domácí osmibit NDR / Eight-bit Amstrad/Schneider CPC compatible home computer, final East German eight-bit home machine
CPU: UA880D, východoněmecký Z80 kompatibilní mikroprocesor. Můj kus má původní UA880D z NDR / UA880D East German Z80-compatible CPU, genuine UA880D fitted to my example
Takt CPU / CPU clock: 4 MHz / 4 MHz
RAM: 64 kB DRAM, v mém počítači obvody U2164D / 64 KB DRAM, my example fitted with U2164D memory chips
ROM: 32 kB systémové ROM, 16 kB Locomotive BASIC 1.1 a 16 kB upravený systémový firmware. V mém kuse ST M27256FI / 32 KB ROM total, 16 KB Locomotive BASIC 1.1 and 16 KB modified firmware, my machine includes ST M27256FI
Operační systém / Operating system: KC compact firmware s Locomotive BASIC 1.1 v ROM, s volitelným disketovým rozšířením MicroDOS kompatibilní s CP/M 2.2. MicroDOS není vestavěný v základní sestavě / KC compact ROM firmware with Locomotive BASIC 1.1, optional disk interface supports MicroDOS derived from CP/M 2.2, not built into the base configuration
Video / Graphics: Řadič kompatibilní s Motorola 6845, můj kus má originální MC6845P. Režimy 160 × 200 při 16 barvách, 320 × 200 při 4 barvách a 640 × 200 při 2 barvách, paleta 27 barev. RGB/SCART a video výstupy, RF modulátor jen podle provedení, na mém kusu chybí / Motorola 6845-compatible video controller, my machine has original MC6845P. 160 × 200 16 colours, 320 × 200 4, 640 × 200 2, 27-colour palette, RGB/SCART and video outputs, no RF modulator fitted to my example
Zvuk / Sound: Tři zvukové kanály a šum z PSG kompatibilního s AY-3-8912. Můj exemplář má originální General Instrument AY-3-8912A / Three audio channels plus noise from AY-3-8912-compatible PSG, my example fitted with genuine General Instrument AY-3-8912A
Média / Storage: Původně externí kazetový magnetofon, volitelné disketové rozšíření pro MicroDOS a CP/M podobný software. U mého exempláře nebyla disketová jednotka doložena / Originally external cassette recorder, optional floppy interface for MicroDOS and related software. No floppy drive documented for my example
Rozhraní / Interfaces: RGB video vhodné pro SCART, další obrazový výstup podle varianty, magnetofon, Centronics tiskárna, joystick, audio výstup, systémové rozšíření a konektor externího napájení. U mého kusu bez RF modulátoru, v jeho otvoru neinvazivní hard reset, soft reset CTRL + SHIFT + ESC / RGB for SCART, other video output by configuration, cassette, Centronics printer, joystick, audio, expansion and external power. My example has no RF modulator and a reversible hard reset switch in its opening, soft reset CTRL + SHIFT + ESC
Napájení / Power: Externí napájecí zdroj přibližně 20 V DC, vnitřní stabilizace na 12 V a 5 V. U konkrétního zdroje ověřit polaritu a konektor / External supply around 20 V DC with internal 12 V and 5 V regulation. Verify supply polarity and connector before use
Rozměry / Dimensions: Přibližně 338 × 218 × 43 mm (šířka × hloubka × výška), převzatý tvar skříně Robotron A5105 / Approximately 338 × 218 × 43 mm (W × D × H), case shape derived from Robotron A5105
Původní cena / Original price: Plánovaná zaváděcí cena 2 300 marek NDR, na jaře 1990 rychlé slevy přibližně na 999 marek. Dobové výprodeje po sjednocení za podstatně nižší ceny / Planned launch price 2,300 East German marks, soon reduced to around 999 marks in spring 1990, later clearance sales at far lower prices
Náš exemplář / Our machine
Ve sbírce RetroComputer mám opravdu mimořádně vzácný KC compact, sériové číslo 000352. Číslo je vyraženo přímo do plastu skříně, ne na samostatném výrobním štítku, jaký jsem viděl u některých dalších kusů. Podle provedení a výrobních znaků svůj počítač řadím k velmi raným exemplářům, které dávám do souvislosti s rokem 1989. Přesné datum výroby ale z pouhého sériového čísla nelze stoprocentně dokázat. Počítač byl při získání funkční, nepotřeboval žádnou rozsáhlou elektronickou opravu. Důkladně jsem jej vyčistil a připravil k vystavení i natáčení.
S tímhle strojem jsem si vyhrál i po vizuální stránce. Pro fotografie jsem vytvořil vlastní diorámu připomínající Berlínskou zeď, sháněl jsem ostnatý drát a pořídil tematické cedule. A aby video nebylo jen obyčejným zapnutím počítače, strávil jsem zhruba týden programováním vlastního intra v BASICu, mimo jiné s motivem vlajky. Výsledek můžete vidět na mém videu. Kdo by to byl řekl, kolik práce se dá věnovat několika fotografiím a krátkému demu! 🙂 Ale právě to je na retro počítačích krásné.
Nejzajímavější částí příběhu je boční krytka. Můj raný exemplář ji neměl v běžném provedení a původní majitel si kdysi vyrobil jednoduchou provizorní náhradu z tenkého plastu. Podobné detaily jsou patrné i na některých dobových snímcích, takže není snadné určit, v jakém přesném stavu jednotlivé první kusy opouštěly výrobce. U mého počítače také chybí RF modulátor. Výborně mi proto pomohl kamarád a kolega sběratel Ján Gúčik z Liberce, který vlastní KC compact se sériovým číslem 001593. Jeho počítač má originální boční krytku a RF modulátor. Ján krytku ze svého počítače vyjmul a poslal mi ji jako fyzickou předlohu. Mohl jsem ji přesně změřit, zdokumentovat a vytisknout si na 3D tiskárně identickou repliku. Díky jeho sběratelské ochotě mám svůj exemplář znovu vzhledově kompletní, aniž bych původní krytku z jiného stroje musel natrvalo odebrat.
RF modulátor naopak nepotřebuji. Pro obraz využívám připojení přes SCART a místo otvoru původně určeného pro modulátor jsem neinvazivně osadil tlačítko hardwarového resetu. Do plastu jsem nic nevrtal ani neprováděl nevratné změny. K dispozici zůstává také softwarový reset klávesovou kombinací CTRL + SHIFT + ESC. Je to praktické řešení, které respektuje vzácnost stroje a přitom usnadňuje jeho provoz.
Při otevření počítače mě potěšila pestrá směs součástek. V mém konkrétním kusu pracuje východoněmecký UA880D na 4 MHz, původní Motorola MC6845P pro řízení obrazu, zvukový General Instrument AY-3-8912A, paměti U2164D, systémový obvod U82536DC04, sovětský KP580BB55A a paměť ROM typu ST M27256FI. Některé součástky jsou tedy z NDR, další ze Sovětského svazu a některé ze Západu. Právě tato kombinace pěkně vystihuje dobu, v níž počítač vznikal.
Když jsem o KC compactu psal, zmiňoval jsem i svůj oblíbený problém s jeho rozmístěním kláves Return a Enter. Klávesnice je poctivá, mechanická a příjemně robustní, ale ergonomii těchto dvou kláves jako by vymýšlel někdo, kdo rád zkouší trpělivost ostatních. 🙂 Na druhou stranu tu mám téměř neuvěřitelně vzácný a plně funkční počítač, krásný příběh sběratelské spolupráce, 3D repliku chybějícího dílu a vlastní video intro, které jsme pro něj společně připravovali. Sériové číslo 000352 v Žatci a číslo 001593 u Jána v Liberci jsou dva drobné, ale konkrétní doklady z historie posledního domácího osmibitu NDR.
Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.
My RetroComputer collection includes an exceptionally rare KC compact with serial number 000352. On this example, the number is stamped directly into the plastic enclosure rather than printed on a separate label, as on some other surviving machines I have seen. Based on its appearance and manufacturing details, I regard it as a very early example, potentially dating from 1989. The serial number alone, however, cannot establish an exact production date beyond doubt. The computer was already operational when I acquired it. No major electronic restoration was required, although I thoroughly cleaned it before preparing it for exhibition and filming.

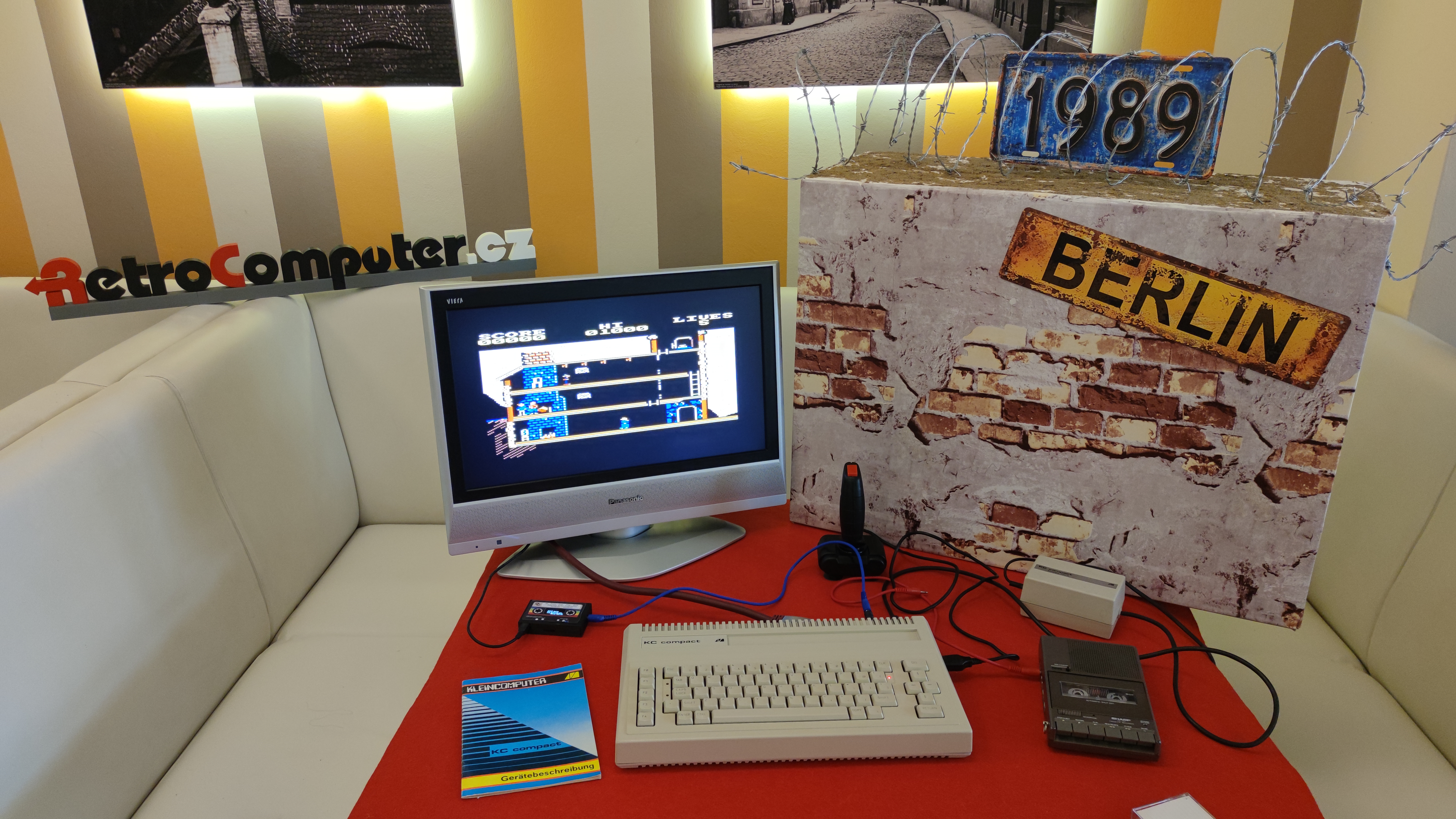

I put a great deal of effort into the presentation as well. For the photographs I made a small diorama inspired by the Berlin Wall, searched for barbed wire and obtained suitable Berlin-themed signs. I also wanted the video to show something more interesting than simply switching the machine on. I spent approximately a week programming a custom BASIC intro, including a flag motif, and recorded it for the demonstration video. It is amazing how much work can go into a few photographs and a short demonstration! 🙂 But that is part of the pleasure of collecting these machines.
The most memorable practical problem was a missing side cover. My early example did not have the usual finished piece, and a previous owner had improvised a simple replacement from thin plastic. Similar details can be seen in some period photographs, making it difficult to know exactly how every early unit originally left the factory. My example also lacks an RF modulator. Fortunately, my friend and fellow collector Ján Gúčik from Liberec owns another KC compact, serial number 001593. His computer has the original side cover and an RF modulator. Ján removed the cover from his machine and posted it to me as a physical template. I was able to measure and document it precisely before producing an identical replica on my 3D printer. Thanks to his generosity I now have a visually complete machine, without permanently taking the original part away from another survivor.
I have no particular need for the RF modulator because I use a SCART connection for video. Instead, I fitted a hardware reset button non-invasively into the opening originally used by the modulator. I did not drill the case or make any irreversible changes. A software reset is also available through the CTRL + SHIFT + ESC key combination. For me, this is a useful compromise between respecting a rare historical object and making it convenient to operate.
Opening the case revealed an especially interesting mixture of components. My machine contains an East German UA880D running at 4 MHz, an original Motorola MC6845P video controller, a General Instrument AY-3-8912A sound chip, U2164D memory chips, an U82536DC04 system controller, a Soviet KP580BB55A peripheral interface and an ST M27256FI ROM device. Some components were manufactured in East Germany, others in the Soviet Union, while others came from Western suppliers. This combination reflects the transitional period in which the machine was produced.
I also find the keyboard amusing. It is solid, mechanical and pleasant to use, but the unusual positions of Return and Enter sometimes make typing feel like an exercise in finger gymnastics. 🙂 Nevertheless, I now have an exceptionally rare and fully functioning computer, a wonderful example of help between collectors, a 3D-printed replacement for its missing cover and the custom video intro we prepared for it. Serial number 000352 in Žatec and Ján's serial number 001593 in Liberec provide two very tangible links to the history of East Germany's final home eight-bit computer.
At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.
Zdroje / Sources
https://www.cpctech.cpcwiki.de/docs/kcc/kccadvrt.html
https://amstrad.eu/kc-compact/
https://www.robotrontechnik.de/html/computer/kc_muehlhausen.htm
https://www.robotrontechnik.de/html/standorte/mpm.htm
https://www.heise.de/news/KC-compact-Der-letzte-Heimcomputer-der-DDR-4727438.html
https://blog.hnf.de/kc-compact-der-letzte-acht-bit-computer-der-ddr/
https://cpctech.cpcwiki.de/docs/kcc/kccdif.html
https://cpctech.cpcwiki.de/docs/kcc/kccadvrt.html
https://cpcwiki.eu/index.php/KC_Compact
https://cpcwiki.eu/index.php/CP/M
https://www.jungsi.de/en/kc-compact-veb-muehlhausen/
